Вставка штрих-коду в програмі Corel Draw:

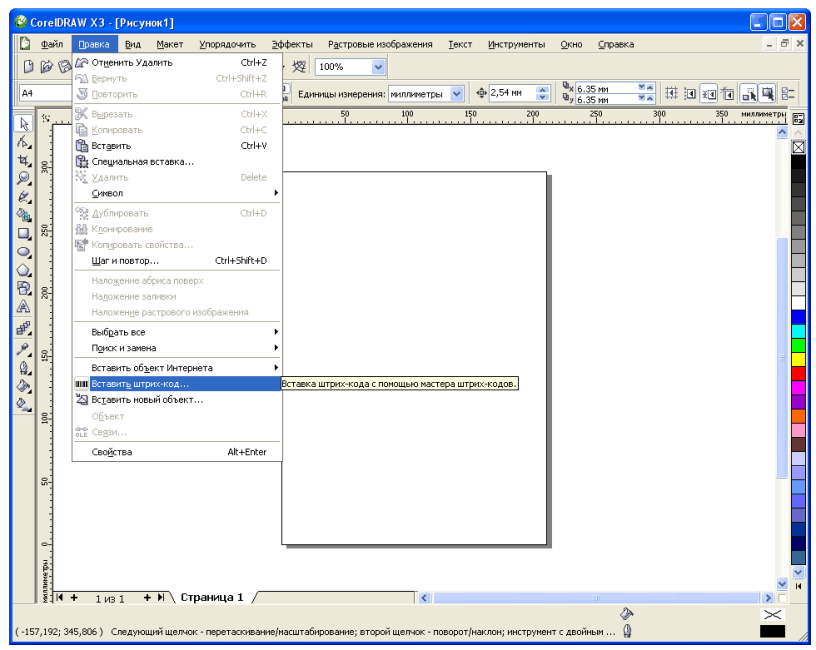

Відкриваємо Corel DRAW X3, Правка→Вставити штрих-код ...

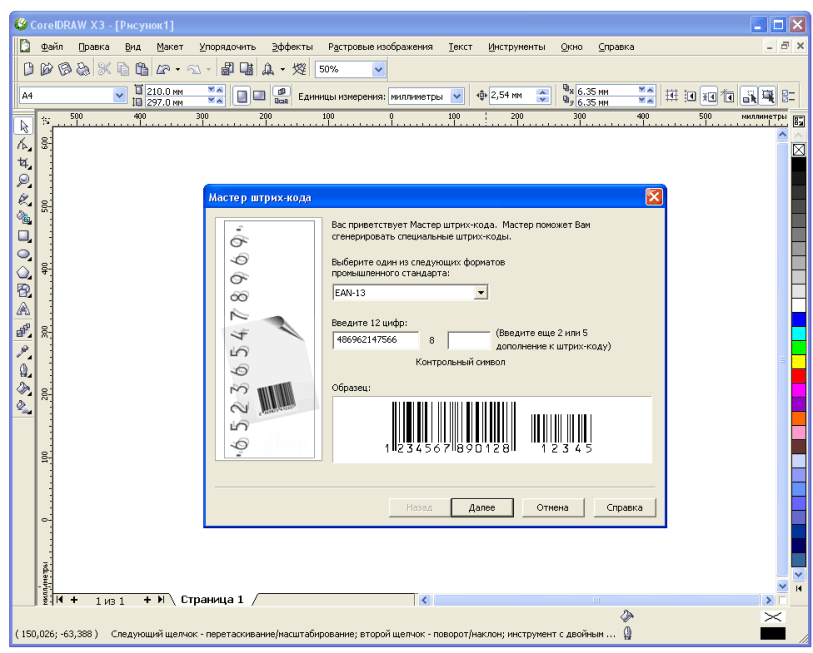

У вікні "Майстер штрих-коду". Виберіть формат штрих-коду EAN-13. Це спеціальний метод шифрування призначений для формування сучасних штрих-кодів. Введіть у віконце тільки перші 12 цифр коду, а 13 цифру програма визначить сама. У даному прикладі ця тринадцятий цифра = "8". Це контрольний символ цього штрихкоду. У полі праворуч нічого вводити не потрібно. Див. ілюстрацію нижче.

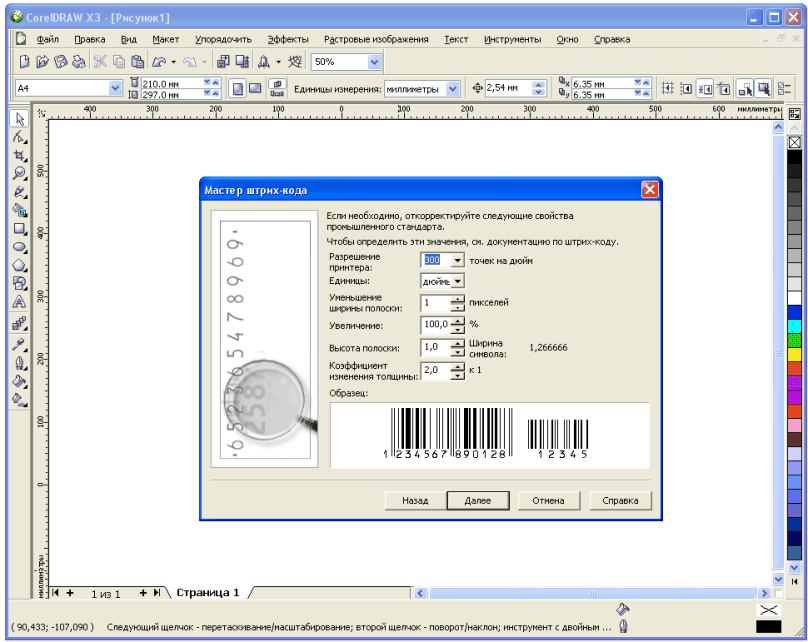

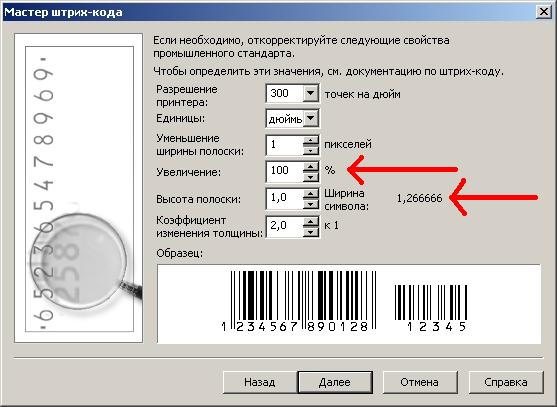

Далі наступне вікно, в якому можна встановити роздільну здатність при виведення на друк принтером, одиниці виміру, зменшення ширини смуг та ін. параметри штрих-коду. Встановлюємо значення проставлені в цьому вікні за замовчуванням. Тут можна пропорційно регулювати розмір штрих-коду, тобто його висоту і ширину. Роблять його тільки тут, а інакше сканер не буде зчитувати код. Це "Збільшення" в% і "Висота смужки" вираз щодо ширини символу. Див. ілюстрацію нижче.

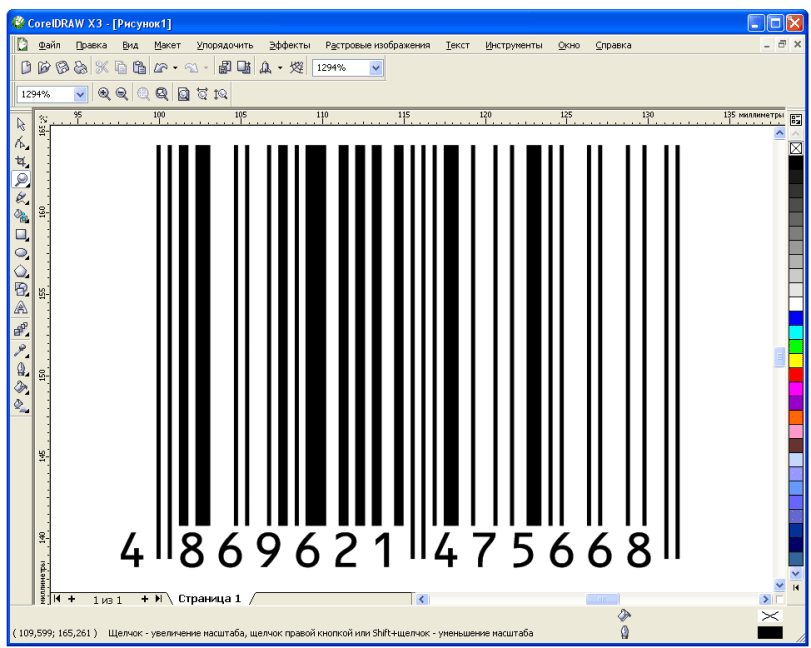

В наступному вікні все залишаємо теж без змін. Готово

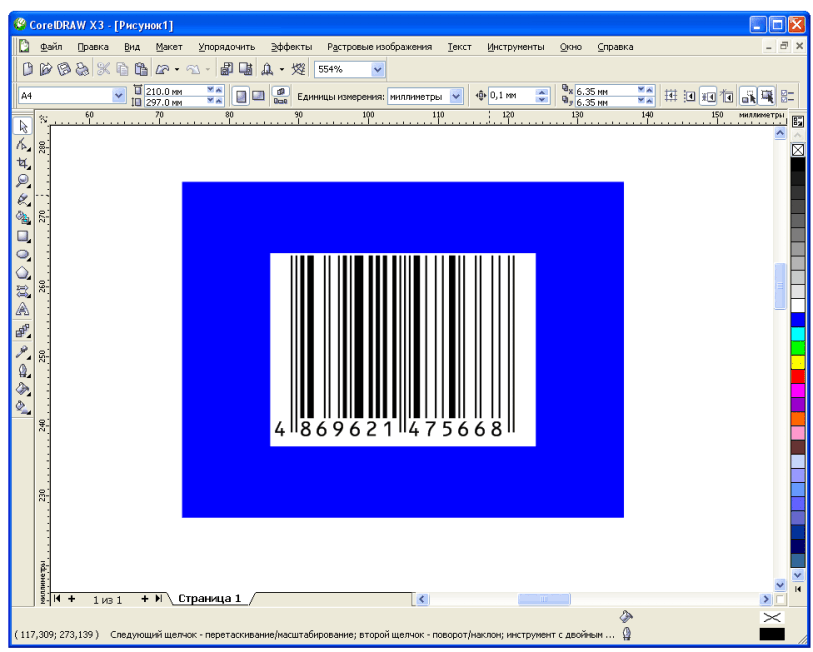

У створеного штрих-коду є особливість - білий фоновий шар. Подивимося як би він виглядав на етикетці синього кольору. Якщо нас це влаштує - залишаємо в такому вигляді. Якщо ні – тоді….

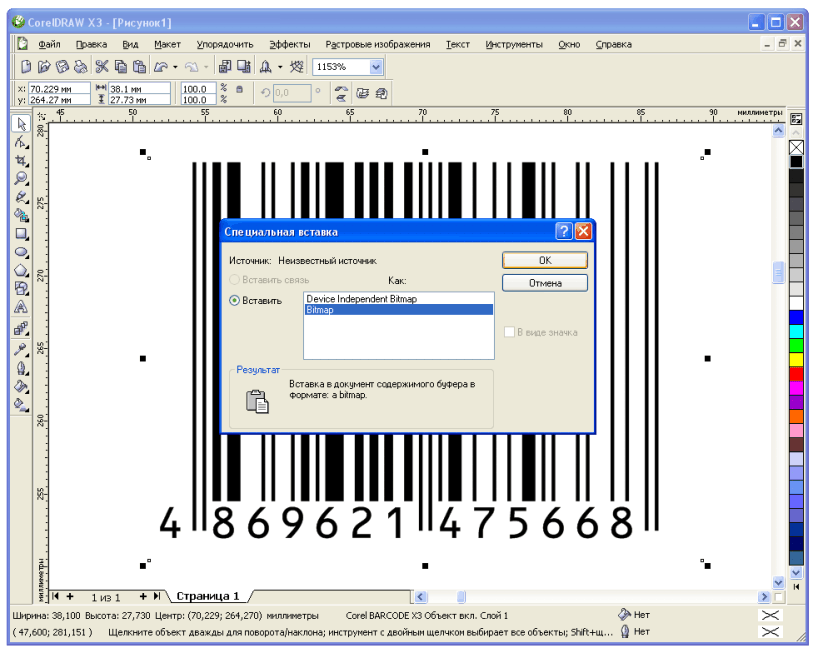

Виділяємо наш штрих-код, заходимо в меню "Правка" і копіюємо його в буфер обміну. Після чого в цьому ж меню "Правка" вибираємо пункт "Специальная вставка" і у віконці, як джерело вибираємо "Bitmap". Див. ілюстрацію нижче.

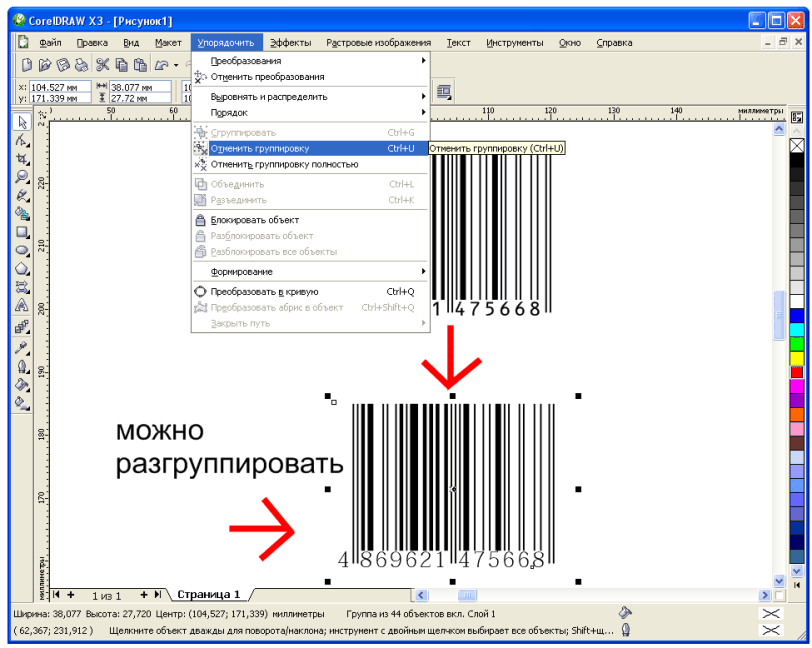

У документі з'являється ще один штрих-код, але такий, який ми можемо розібрати на частини, тобто розгрупувати.

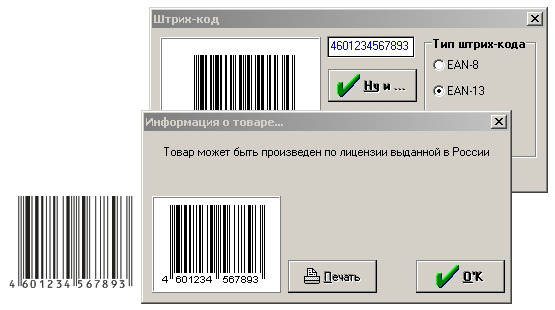

Можна перевірити свій штрих код на правильність за допомогою програми SHTRIH 2.0

Якість штрихових кодів

До чого призведе неякісний штриховий код?

Більшість помилок та невідповідностей якості друку штрихкодової позначки, її розміщення на товарі, тощо призводять до необхідності перемаркування товару.

Вимоги до виконання штрих-кодів:

• якість друку та оптичні характеристики штрихкодової позначки повинні відповідати вимогам ДСТУ 3359-96;

• структура, розміри та побудова штрихкодової позначки повинна відповідати вимогам ДСТУ 3146-95 ;

• розташування штрихкодової позначки на упаковці (тарі) повинно відповідати вимогам ДСТУ 3147-95.

Штрихкодова позначка стане ефективним засобом лише за умови, що під час її створення та вибору місця розташування на товарі враховано особливості всього процесу - які друкарські методи буде застосовано, які матеріали будуть використані. Так само важливо враховувати й особливості самого товару - форму, вагу, умови складування та зберігання тощо.

Для того, щоб заздалегідь пересвідчитись у якості надрукованої штрихкодової позначки, кожне підприємство-учасник системи GS1 може звернутись до Асоціації "ДжіЕс1 Україна". Відповідні служби допоможуть здійснити перевірку (верифікацію) наданих зразків за допомогою спеціалізованого обладнання, проконтролює відповідність всім іншим вимогам та надасть компетентні рекомендації.

Побудова штрихкодової позначки

Для створення штрихкодової позначки в електронному вигляді застосовуються спеціальне програмне забезпечення. При цьому обов'язково попередньо враховується ряд конкретних особливостей процесу друку етикетки, наприклад, зменшення ширини штриха для компенсації розливання фарби при вибраній технології.

Масштаб

Недотримання вимог до розмірів штрихкодової позначки є причиною цілого ряд розповсюджених помилок.

На багатьох етикетках зустрічаються штрихкодові позначки з невідповідним масштабним коефіцієнтом (як правило, надмірно зменшені). Штрихкодові позначки символік EAN/UPC можуть бути надруковані з застосуванням масштабного коефіцієнту від 0,8 (мінімум) до 2 (максимум). Штрихкодові позначки, на яких масштабні коефіцієнти менші 0,8, багато сканерів зчитати не зможуть.

В світі застосовується інший метод визначення вимог до розмірів штрихкодових позначок - обчислення на основі ширини найменшого елементу штрихового коду - "розміру Х". В такий спосіб ці вимоги подаються у Загальних специфікаціях GS1 та іншій міжнародній нормативно-технічній документації. Використовуваний раніше метод визначення фактичних розмірів штрихкодової позначки за "масштабним коефіцієнтом" цілком відповідає наведеній новій методиці, зокрема:

• мінімально допустимому масштабному коефіцієнту (0,8) відповідає мінімальний розмір Х (0.264 мм);

• номінальному масштабний коефіцієнт 1.0 відповідає номінальний розмір Х (0.33 мм);

• максимальному масштабному коефіцієнту (2.0) відповідає максимальний розмір Х (0.66 мм).

Штрихові позначки EAN-13 мінімального та максімального розміру.

Штрихові позначки EAN-8 мінімального та максімального розміру.

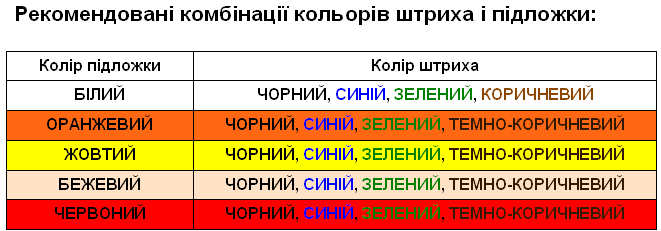

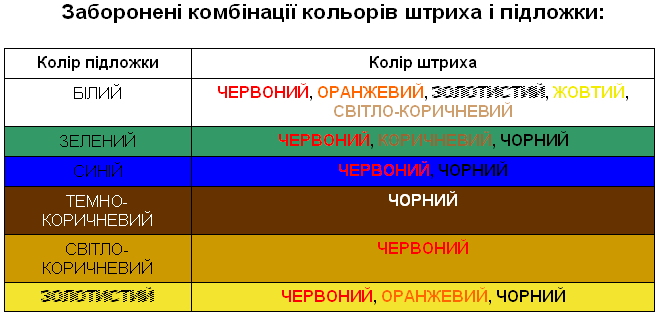

Колір штрихкодової позначки

Комбінація кольорів штрихкодової позначки - дуже важливий чинник забезпечення надійного сканування. Штрихкодова позначка, сформована та розташована правильно, але надрукована в невідповідній кольоровій комбінації, сканером не зчитається.

Розташування штрихкодової позначки на етикетці або упаковці

В Україні, загальні вимоги до розташування штрихкодових позначок EAN/UPC, встановлює державний стандарту України ДСТУ 3147-95.

В загальних випадках рекомендоване місце розташування штрихкодової позначки на товарі - на зворотній стороні, в нижньому правому квадранті.

Загальні специфікації GS1 обумовлюють жорсткі вимоги - мінімальна відстань штрихкодової позначки (враховуючи зони стабілізації) від будь якого краю товару повинна становити не менше 8 мм і не більше 102 мм. Проте в ДСТУ 3147 наведено застарілі вимоги до мінімальної відстані штрихкодової позначки від краю товару (5 мм до бокових країв поверхні та 3 мм до верхнього або нижнього краю).

ЗАВДАННЯ:

а) створіть новий документ (CorelDraw);

б) розмір етикетки: 8х15 см;

в) наберіть нижче поданий текст і відформатуйте його;

г) вставте штрих-код на етикетку (див. нище).
