4. Расчетная часть

4.1 Физико-химические свойства нефтепродуктов

Исходные данные:

Исходные данные: физико-химические свойства нефтепродуктов, годовой объем транспортируемого груза, длина трасса, сжатый профиль трассы, разность нивелирных высот начального и конечного пунктов трассы, напорные, качественные и стоимостные параметры насосов, насосных станций и трубопроводов. Остаточный напор в конечных пунктах эксплуатационных участков Н_кп =30 м

Найти:

Оптимальный тип транспортировки, количество насосных станций и точки их расположения в сжатом профиле трассы, внутренного и внешнего диаметров трубы нефтепровода, фактической пропускной способности трубопровода.

Дано:

; ;

; ;

; ;

; .

Физико-химические свойства нефтепродуктов.

Приведем основные физические свойства нефти: плот­ность ρ, вязкость ν, сжимаемость, испаряемость и др.

Плотность нефти - это масса единицы объема, при тем­пературе 20°С и атмосферном давлении колеблется от 700 до 1040 кг/м³. Нефть с плотностью ниже 900 кг/м³ называют легкой, выше - тяжелой.

При изменении температуры эти параметры меняются в широких значениях. С ростом температуры уменьшается плотность и вязкость нефти и нефтепродуктов. Зависимость плотности от температуры определяется по формуле Менделеева:

,

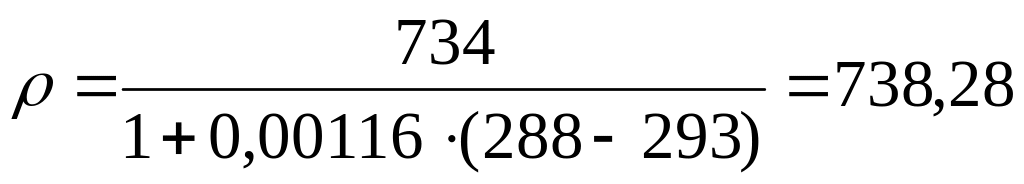

где ρ и ρ₂₉₃ – соответственно плотности нефти при температурах T и 293К, β_р- коэффициент объемного расширения, который определяется из таблицы;

кг/м³;

Вязкость нефти и нефтепродуктов определяется свойством жидкости оказывать сопротивление при их движении по трубопроводам. Зависимость вязкости от температуры определяется по формуле Рейнольдса-Филонова:

,

где u – крутизна вискограммы. Если известны вязкости для двух температур, то

; 1/К

мм²/с.

К исходным данным задачи проектирования относятся масса нефти, нефтепродуктов G, транспортируемые трубопроводом за год; длинна трассы трубопровода Lтр, физико-химические свойства нефти/нефтепродукта, сжатый профиль трассы, разность начальных и конечных нивелирный высот ∆z, рабочая температура, напорные характеристики предполагаемых насосов.

Зная эти исходные данные, можно рассчитать количество нефтеперекачивающих станций, точки их расположения на трассе, внешний и внутренний диаметр трубы трубопровода, фактическую пропускную способность трубопровода.

В первый очередь определяются средние значения суточного Q_сут, часового Q_ч.ср и секундного Q объемных расходов:

.

В этих выражениях Т_р – число рабочих дней трубопровода за год, которое определяется при помощи специальной таблицы в зависимости от объема перевозимого груза (если нет данных, то берется Т_р =350 сутки).

м³/с.

Во-вторых, из таблицы данных выбирается внешний диаметр D_н трубы проектируемого нефтепровода в зависимости от длинны трубопровода L и от массы перекачиваемого продукта в год G: D_н = 630мм.

По среднему значению часового расхода Q_ч.ср подбирается марка насоса (то есть из таблицы находится параметры H₀ и b для магистрального и H₀₂ и b₂ подпорного насосов), для номинальной подачи Q_ном которой, должно выполняться следующее условие:

0,8Q_ном ≤ Q_ч.ср ≤ 1,5Q_ном.

Если это условие выполняется для двух типов насоса, то расчеты ведутся в двух вариантах для каждого из насосов в отдельности, выбирается наиболее оптимальный вариант. Максимальное рабочее давление будет на выходе ГНПС, и оно равно:

Р=ρg(3h_мн+H₂),

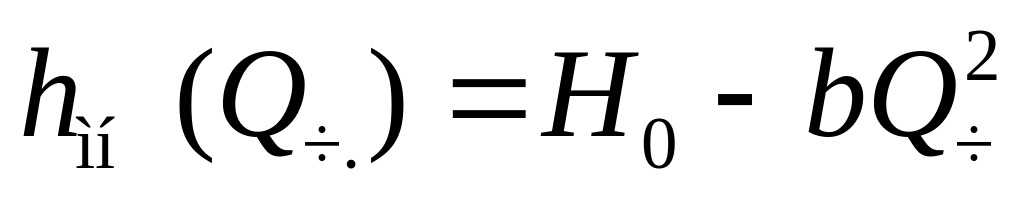

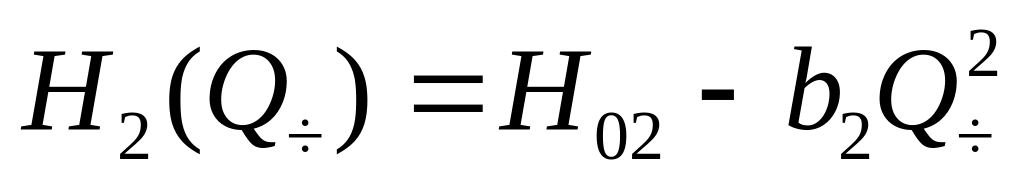

здесь h_мн и H₂ – напоры основного (магистрального) и подпорного насосов при подаче Q_ч.ср. Они вычисляются при помощи формул:

, .

Обычно считается, что в каждой станции есть три последовательно соединенные основные насосы. Согласно условием прочности закрепляющнй арматуры

Р ≤ Р_арм ≈6,4 МПа.

В нашем случае подбирается марка насоса НМ 1250-260 как основной и НПВ 1250-60 как подпорный. Справочные данные по этим типам насосов:

Нo =289,8м,

b =34,8∙10^-6 ч²/м² (основной) и

Н₀₂ =74,8,8м,

b₂ =9,5∙10^-6 ч²/м² (подпорный).

Далее находим напоры, развиваемые насосами при подаче Q_ч.ср:

= м;

=74,8-9,5 м.

Находим номинальное рабочее давление на выходе ГНПС:

Р=ρg(3h_мн+H₂)= МПа.

Давление маловато. Берем следующий насос:

Типоразмер	Ро-тор	Н0, м	b, 10-6 ч2/м5
НМ 1250-260*	1	318,8	38,7
НПВ 1250-60*		77,1	11,48

Еще раз находим напоры, развиваемые насосами при подаче Q_ч.ср:

= м;

=77,1-11,48 м.

Находим номинальное рабочее давление на выходе ГНПС:

Р=ρg(3h_мн+H₂)= МПа.

После подбора насоса, рабочее давление которой, удовлетворяет условию прочности, определяется толщина стенки трубопровода, выдерживающей эту давлению:

,

где п - коэффициент надежности по нагрузке (для трубопровода, работающей по схеме «из насоса в насос» п =1,15, а в других случаях п =1,1), R₁ – расчетное сопротивление металла сжатию (растяжению):

;

R_н1=σ_в – нормативная сопротивление, k₁ - коэффициент надежности по материалу (задается в таблице, обычно k₁=1,34÷1,55), k_н - коэффициент надежности по назначению трубопровода (задается в таблице). m - коэффициент условии работы трубопровода. Относительно назначения и диаметров трубы с учетом меры безопастности, магистральные трубопроводы делятся на 5 категорий: В, I, II, III и IV, относительно этих категорий значение m задается в таблице, для линейных участков m =0,9. Пусть для МТП категория II: m =0,75

Выбираем трубу:

Наруж. диаметр, Dн, мм	Рабоч. давление Р, МПа	Толщина стенки δ, мм	Марка стали	σвр, МПа	σт, МПа	k1
630	5,4-7,4	8; 9;10;11;12	12 Г2С	490	343	1,4

мм.

После определения толщины стенки трубопровода внутрений диаметр трубы определяется следующим способом:

D =D_н - 2δ =630 –2∙8=614 мм.

Полные потери напора в трубопроводе для подачи Q_ч.ср находится по формуле:

.

Здесь коэффициент 1,02 учитывают потери напора в местных сопротивлениях (в ответвлениях трубопровода, на задвижках, и т. д.). п_э – количество эксплуатационных участков в трассе, п_э=L/(400÷600), Н_кп – остаточный напор в конечных пунктах эксплуатационных участков, этот напор расходуется при перекачке нефти, или нефтепродуктов в резервуары. В нашем случае: , значить

п_э=2.

Для нахождения функции потеря напора от трений имеется следующий алгоритм:

- определяются переходные числа Рейнольдса:

.

шерховатость внутренней стенки трубы k_э=0,2 мм, отсюда

.

- определяется секундная подача:

=0,3964 м³/с;

- скорость потока течения жидкости в трубопроводе:

м/с;

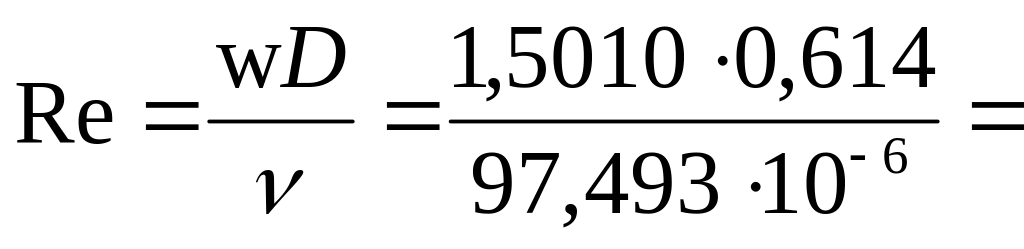

- число Рейнольдса:

8431.

- определяется коэффициент гидравлического сопротивления от трения:

, если Re≤2320 (формула Стокса),

, если 2320<Re≤Re_I (формула Блазиуса),

, если Re_I < Re < Re_II (формула Альтшуля), , если Re ≥ Re_II (формула Шифринсона).

В данном случае 2320<8341<30700 и используется формула Блазиуса:

≈0,03302.

- потери напора от трения (g=9,8 м/с²):

= 4130,4 м.

Тогда полные потери напора в трубопроводе для подачи Q_ч= Q_ч.ср находится по формуле:

=4298,0 м.

Число нефтеперекачивающих станций (НПС) равно:

=6,11≈7. То есть n=7.

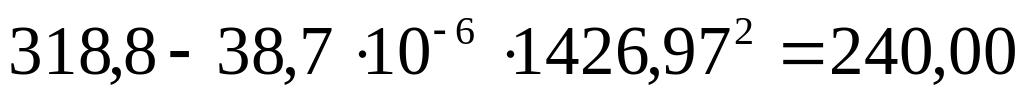

Здесь 240,00 м, =53,72 м.

Найдем фактическую пропускную способность Q_р=Q_ч трубопровода при полученном значении числа станции n. Она (так называемая рабочая точка Q_р) соответствует точному решению уравнении при целом п:

H_нпс(3п, Q_р)=H(Q_р), (33)

Здесь H_нпс(m_н, Q_ч)= m_нh_мн(Q_ч)+ п_эH₂(Q_ч) - суммарный напор всех станций, m_н=3п- количество основных насосов, п_э - количество подпорных насосов,

, .

Это трансцендентное уравнение решается графическим способом.

Для получения напорной характеристики трубопровода возьмем несколько значений подачи, расположенных вокруг среднего значения Q_ч.ср и для всех этих значений найдем полные потери в трубопроводе и суммарный напор всех станций.

Отсюда

Q_ч1=1400м³/ч, Q₁= 0,3889м³/с

Q_ч2=1500 м³/ч, Q₂= 0,4167м³/с

Q_ч3=1600 м³/ч, Q₃= 0,4444м³/с.

1. Q_ч1=1400м³/ч, Q₁= 0,3889м³/с.

м/с;

- число Рейнольдса:

8271,7.

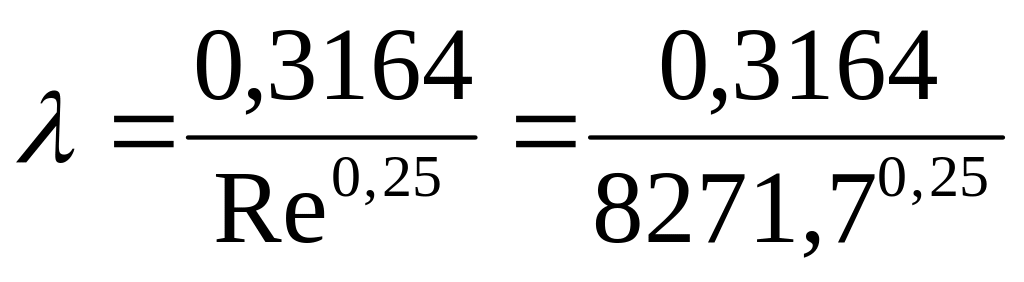

- определяется коэффициент гидравлического сопротивления от трения:

≈0,033177.

- потери напора от трения (g=9,8 м/с²):

= 3994,8 м.

Тогда полные потери напора в трубопроводе для подачи Q_ч= Q_ч.ср находится по формуле:

=4189,7 м.

2. Q_ч2=1500 м³/ч, Q₂= 0,4167м³/с.

м/с;

- число Рейнольдса:

8862,5.

- определяется коэффициент гидравлического сопротивления от трения:

≈0,032610.

- потери напора от трения (g=9,8 м/с²):

= 4507,4 м.

Тогда полные потери напора в трубопроводе для подачи Q_ч= Q_ч.ср находится по формуле:

=4712,5 м.

3. Q_ч3=1600 м³/ч, Q₃= 0,4444м³/с.

м/с;

- число Рейнольдса:

9453,4.

- определяется коэффициент гидравлического сопротивления от трения:

≈0,032088.

- потери напора от трения (g=9,8 м/с²):

= 5046,3 м.

Тогда полные потери напора в трубопроводе для подачи Q_ч= Q_ч.ср находится по формуле:

=5262,3 м.

Теперь найдем суммарный напор всех станций при количестве основных насосов, равных m_н=3п, 3п-1, 3п-2 (m_н=3∙7=21, 20, 19) при тех же значениях подач:

H_нпс(m_н, Q_ч)= m_нh_мн(Q_ч)+ п_эH₂(Q_ч), , .

Н₀ =318,8м, b =38,7∙10^-6 ч²/м² (основной) и

Н₀₂ =77,1м, b₂ =11,48∙10^-6 ч²/м² (подпорный). Тогда

, .

1. Q_ч1=1400м³/ч.

=242,95.

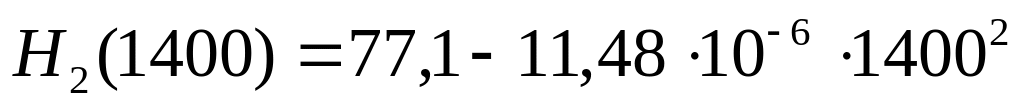

=54,60.

H_нпс(21, 1400)=21 ∙h_мн(1400)+2∙H₂(1400)= 21 ∙242,95+2∙54,60=5211,1

H_нпс(20, 1400)= 20 ∙242,95+2∙54,60=4968,2

H_нпс(19, 1400)= 19 ∙242,95+2∙54,60=4725,2

2. Q_ч2=1500м³/ч.

=231,725.

=51,27.

H_нпс(21, 1500)=21 ∙h_мн(1500)+2∙H₂(1500)= 21 ∙231,725+2∙51,27=4968,8

H_нпс(20, 1500)= 20 ∙231,725+2∙51,27=4737

H_нпс(19, 1500)= 19 ∙231,725+2∙51,27=4505,3

3. Q_ч3=1600м³/ч.

=219,728.

=47,711.

H_нпс(21, 1600)=21 ∙h_мн(1600)+2∙H₂(1600)= 21 ∙219,728+2∙47,711=4709,7

H_нпс(20, 1600)=20 ∙h_мн(1600)+2∙H₂(1600)= 20 ∙219,728+2∙47,711=4490

H_нпс(19, 1600)=19 ∙h_мн(1600)+2∙H₂(1600)= 19 ∙219,728+2∙47,711=4270,3

Полученые результаты занесем в таблицу.

Qч	Н(Qч)	Hнпс(19, Qч)	Hнпс(20, Qч)	Hнпс(21, Qч)
1400	4189,7	4725,2	4968,2	5211,1
1500	4712,5	4505,3	4737	4968,8
1600	5262,3	4270,3	4490	4709,7

Построим график напорных характеристик трубы и насосных станции. Напорные характеристики трубопровода и НПС в данной задаче пересекаются в трех точках (Q_р1, Q_р2, Q_р3). Эти точки показывают фактических пропускных способностей трубопровода при работе 3п-2, 3п-1, 3п числа магистральных насосов. В качестве рабочей точки Q_р берется самая близкая точка к среднему значению Q_ч.ср и не меньшей ее: Q_чi≥ Q_ч.ср (i=1,2,3). То, есть трубопровод будет работать с такой пропускной способностью. Фактическая годовая (массовая) пропускная способность трубопровода тогда будет равным: .

В нашей задаче из графика найдем, что Q_р1=1472,7; Q_р2=1503,2; Q_р3=1532,3; так, как , то Q_р= Q_р1=1472,7 м³/час и количество магистральных насосов 19 (3-3-3-3-3-2-2).

Напор станции с 3-мя насосами (первые 5 станции):

H _ст.1=3∙ =704,60 м.

Напор станции с 2-мя насосами (последние 2 станции):

H _ст.2=2∙ =469,73 м.

Теперь делаем расстановку НПС на сжатый профиль трассы.

Q_р1=1472,7, Q= =0,4091м³/с. м/с;

8701,2.

≈0,032698.

1400

1500

1600

Значение гидравлического уклона i_м при учете местных сопротивлений:

=0,00530014.

Для нахождения линий гидравлического уклона рассчитаем местоположение станции с 3-мя и 2-мя насосами в случае горизонтального профиля трассы:

=132,93 м.

=88,63 м.

Тогда и , и образуют прямоугольные треугольники с гипотенузами в виде линий гидравлического уклона. Расстановка НПС в сжатом профиле трассы показана на рис.
