Проведение испытаний
Освобождают стопорные болты 25, снимают механизм вертикального давления II. Совмещают обойму 4 срезывателя с верхней обоймой 3, для чего нажимают рукой на срезыватель 18 при отсутствии воздуха в пневмоцилиндре I на нижний вкладыш 21 кладут фильтровальную бумагу.
Помещают в прибор образец грунта 26 в гильзах 3,4. Поверхность грунта покрывают фильтровальной бумагой. Возвращают механизм вертикального давления в прежнее положение и закрепляют его стопорными болтами 25, используя при этом, если необходимо, гаечный ключ.
Пневморедуктором 6 с помощью вентиля 4 передают вертикальное давление в пневмоцилиндр II. Величина давления определяется манометром 10 (рис 2).
Вертикальное давление передают на образец в одну ступень и выдерживают ее не менее:
- для песков - 5 мин;
- для супесей - 15 мин;
для суглинков и глин - 30 мин.
Нормальное давление при срезе по ГОСТ 12248-78 должно составлять: 0,1; 0,2; 0,3 МПа.
После передачи нормального давления и его стабилизации пневморедуктором сдвигающего усилия 7 (рис. 2) передают с непрерывно возрастающей скоростью касательное давление в пневматический цилиндр механизма горизонтального среза I. Величина касательного напряжения фиксируется манометром 11 (рис 2)
При непрерывно возрастающем касательном давлении скорость среза должна быть постоянной и соответствовать указанной в табл. 1.
Таблица 1.
Скорость среза грунтов
Грунт |
Скорость среза, мм/мин |
Пески Супеси Суглинки Глины |
0,5 0,1 0,05 0,02 |
Испытание следует считать законченным, когда произойдет мгновенный срез одной части образца по отношению к другой или общая деформация среза превысит 5 мм.
Такие испытания проводят для нескольких образцов грунта (минимум трех), находящихся в одинаковом состоянии при различных значениях вертикальных давлений, с увеличением сжимающих напряжений, действующих на образец, касательные напряжения возрастают.
Обработка результатов испытаний
По результатам испытаний для нескольких образцов при различных нормальных напряжениях строят график зависимости касательных и нормальных напряжений.
Для этого через опытные точки проводят прямую линию, занимающее среднее положение между всеми точками
Опытами установлено, что график зависимости предельного сопротивления грунтов сдвигу от нормального напряжения для идеально сыпучих грунтов в пределах изменения напряжений, представляющих интерес для строительства (до 0,3-0,6 МПа), с достаточной степенью точности может быть принят за прямую линию, выходящую из начала координат и наклоненную под углом к оси нормальных напряжений (рис. 3).

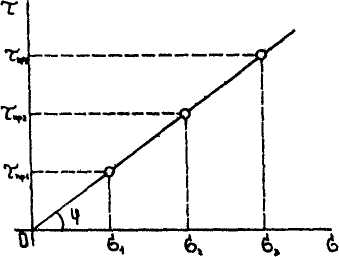

Рис 3. График зависимости сопротивления сдвигу от нормального напряжения для песков
Согласно графику зависимость между касательным и нормальным напряжениями выражается уравнением
где f = tg - коэффициент внутреннего трения.
Угол - угол внутреннего трения является прочностной характеристикой для песков. Угол может быть получен по графику зависимости = f()

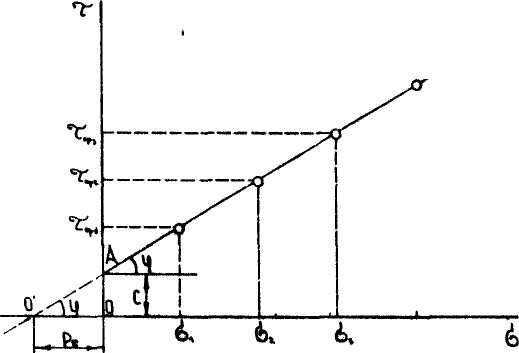

Рис 4. График зависимости сопротивления сдвигу от нормального напряжения для глинистых грунтов
Для глинистых грунтов зависимость между касательными и нормальными напряжениями имеет более сложный характер в связи с тем, что сопротивление сдвигу обусловливается не только силами трения, но и связностью грунта (пластичными водно-коллоидными и частично жесткими – цементационно-кристаллизационными связями). Однако, как и для сыпучих грунтов, зависимость сопротивления сдвигу от нормальных напряжений представляется прямой линией (рис. 4).
Эта зависимость согласно графику (рис. 4) описывается уравнением
Приняв f = tg, получим
Коэффициент f = tg по аналогии с сыпучими грунтами носит название коэффициента внутреннего трения. Параметр с, не зависящий в явном виде от величины внешнего давления, называется удельным сцеплением глинистых грунтов и характеризует его связность.
Прочностные характеристики грунта – угол внутреннего трения и удельное сцепление с, МПа, получают по графику зависимости (рис. 4). При этом величину с определяют как отрезок, отсекаемый прямой на оси ординат, а тангенс угла наклона этой прямой к оси абсцисс есть тангенс угла внутреннего трения.
Уравнение выражает закон Кулона для глинистых грунтов, который формулируется следующим образом: предельное сопротивление связных грунтов сдвигу при завершенной их консолидации есть функция первой степени от нормального напряжения
Если прямую АВ (рис. 4) продлить до пересечения с осью абсцисс, то она отсечет отрезок 00', называемый давлением связности ре, суммарно заменяющее действие сил сцепления. Из треугольника ОО'А величины удельного сцепления с и связности рс будут равны:
Выражения часто используют в задачах теории предельного равновесия грунтом для вычисления величин, заменяющих силы сцепления связных грунтов.
Касательное напряжение |
0,6 |
1,23 |
1,78 |
Нормальное напряжение |
0,1 |
0,2 |
0,3 |
=
71о
