Лабораторная работа № 1 Определение коэффициента трансформации однофазного трансформатора

Цель работы: Изучить устройство однофазного трансформатора, научиться собирать электрическую схему и определять основные параметры трансформатора.

Приборы и оборудование:

Обозначение	Наименование	Тип	Параметры
А1	Регулируемый автотрансформатор	318.1	~ 0…240 В / 2 А
А2	Трёхфазная трансформаторная группа	347.1	380 ВА; 230 В/242,235, 230, 226, 220, 133, 127 В
Р1	Блок мультиметров	508.2	3 мультиметра 0...1000 В / 0...10 А / 0…20 МОм
Р2	Измеритель мощностей	507.2	15; 60; 150; 300; 600 В / 0,05; 0,1; 0,2; 0,5 А.

Порядок выполнения работы

• Собрать электрическую схему соединения согласно рисунка 1.1

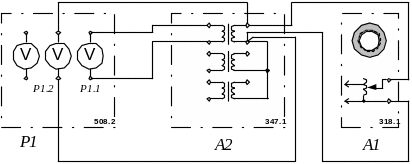

Рисунок 1.1 – Схема соединения

• Ознакомиться с описанием электрической схемы соединения

Автотрансформатор А1 используется в качестве регулируемого источника синусоидального напряжения промышленной частоты.

Один из однофазных трансформаторов трехфазной трансформаторной группы А2 является испытуемым.

С помощью мультиметров блока Р1 контролируются напряжения первичной и вторичной обмоток испытуемого трансформатора.

• Подготовить к проведению измерений электронный мультиметр

Для измерения напряжения используется мультиметр. До его подключения к цепи необходимо выполнить следующие операции:

• установить род тока (постоянный/переменный);

• выбрать диапазон измерений соответственно ожидаемому результату измерений;

• правильно подсоединить зажимы мультиметра к измеряемой цепи, рисунок 1.2.

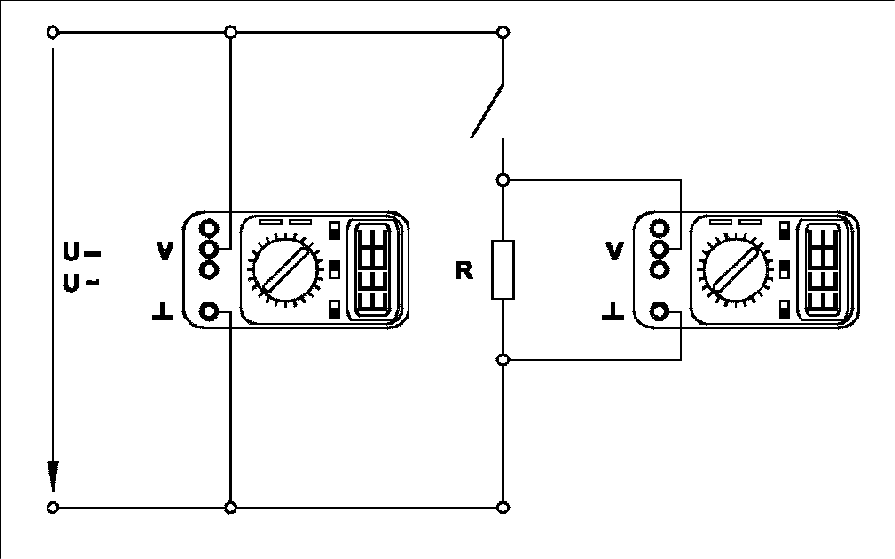

Рисунок 1.2 - Присоединение мультиметра (как вольтметра) для измерения напряжения

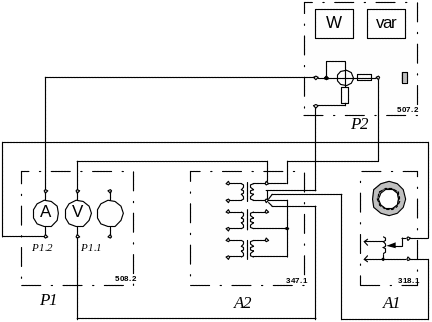

• Снять и определить характеристики холостого хода I₀=f(U), Р₀=f(U), cosφ₀=f(U) однофазного трансформатора для этого собрать схему согласно рисунка 1.3.

Рисунок 1.3 - Схема соединения

• Ознакомиться с описанием электрической схемы соединения, представленного на рисунке 1.3.

Автотрансформатор А1 используется в качестве регулируемого источника синусоидального напряжения промышленной частоты.

Один из однофазных трансформаторов трехфазной трансформаторной группы А2 является испытуемым.

С помощью мультиметров блока Р1 контролируются ток и напряжение первичной обмотки испытуемого трансформатора.

С помощью измерителя Р2 контролируются активная и реактивная мощности, потребляемые испытуемым трансформатором.

• Для измерения тока, напряжения используется мультиметр. До его подключения к цепи необходимо выполнить следующие операции:

• установить род тока (постоянный/переменный);

• выбрать диапазон измерений соответственно ожидаемому результату измерений;

• правильно подсоединить зажимы мультиметра к измеряемой цепи по рисункам 1.4 и 1.5.

Рисунок 1.4 - Присоединение мультиметра (как вольтметра) для измерения напряжения

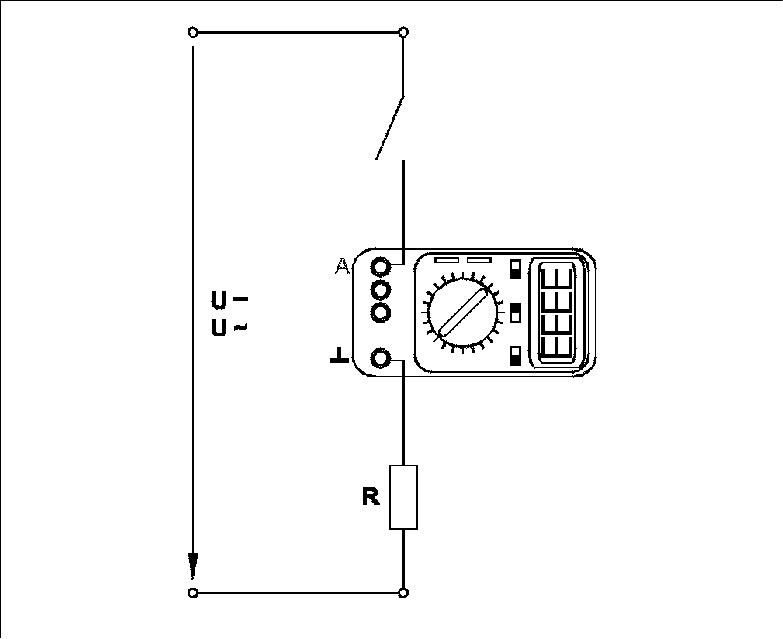

Рисунок 1.5 - Присоединение мультиметра (как амперметра) для измерения тока
