1 Генеральний план забудови. Техніко – економічні показники

Будівля будується в селищі Курилівка Дніпропетровської області.

Площадка, де розташована будівля, відповідає вимогам санітарних норм.

При проектуванні генерального плану користувалась ДБН 360 – 92* "Планування та забудова міст, селищ, сільських населених пунктів".

Територія ділянки упоряджена, озеленена деревами листяної та хвойної породи рядової і групової посадки.

Згідно СНиП II. 01.01-85 „Строительная климатология и геофизика” і СНиП II. 01.07-82 „Нагрузки и воздействия” для даного району приймаю:

- нормативний швидкісний натиск вітру – 380 Па;

- нормативна глибина промерзання грунту -0.99м.;

- розрахункова глибина промерзання грунту дорівнює 1,2 х 0,99 = 1,18м;

- розрахункові зимові температури:

- середня найбільш холодної доби -26⁰С;

- середня найбільш холодної п’ятиденки -24⁰С.

- район по сніговим навантаженням - І

- район по вітровим навантаженням - ІІІ

При проектуванні будівлі враховую переважаюче направлення вітрів, що особливо важливо при плануванні відносно сторін світу.

Для побудови „рози вітрів” приймаю дані з додатку по СНиП ІІ. 01.01-85 .

Таблиця 1

Повторюваність вітру по направленнях, %

	Пн	ПнСх	Сх	ПдСх	Пд	ПдЗх	Зх	ПнЗх
Січень	9	13	10	15	15	13	9	16
Липень	17	9	6	5	9	8	15	31
Середнє	13	11	8	10	12	10,5	12	23,5

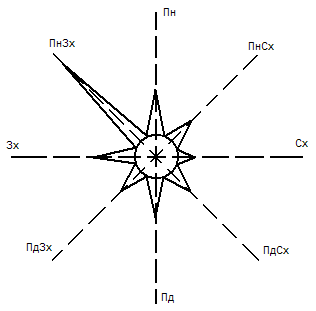

Рисунок 1 "Роза вітрів"

Згідно діаграми, переважаючі вітри ПнЗх, тому на генеральному плані будівлю розташовую так, щоб переважаючі вітри були направлені в кут будівлі або її торець.

Крім будівлі, що проектується, на генеральному плані знаходяться:

• аптека;

• магазин;

• існуючі житлові будинки з альтанками;

• головні та допоміжні дороги;

• торгівельні лотки.

Рельєф місцевості рівний, відвід поверхневих вод здійснюється через зливову каналізацію. Дороги приймаю шириною 6м, 3м, тротуари – 1,5м.

1.1 Техніко – економічні показники генерального плану

1. А_з – площа забудови території:

А_з = а х в, м²

де а – ширина площі забудови, м

в – ширина площі забудови, м

А_з = 91,5 х 101,3 = 8750 м²

2. А_б – площа зайнята будівлями і спорудами:

А_б = А_б1 + А_б2 + ... + А_бn , м²

А_б = 562,5 + 75+ 150 + 100 + 9900 + 2,1 = 108 м²

3. А_д – площа зайнята дорогами, тротуатами, під'їздними шляхами:

А_д = А_д1 + А_д2 + ... + А_дn, м²

А_д = 490 + 455 + 120 + 90 + 160 + 100 + 40 + 80 + 40 + 38 + 40 + 93,7 + 93,7 + + 30 + 60 + 45 + 30 + 27,5 + 40 + 100 + 5 + 67,5 = 2661 м²

4. А_оз – площа озеленення:

А_оз = А_з - А_д - А_б, м²

А_оз = 8750 – 108 – 2661 = 5981 м²

5. % озеленення:

%_оз = А_оз/А_з·100%

%_оз = 5981 / 8750 х 100 % = 68 %

Відсоток озеленення відповідає нормі.
