1.7.3 Составление схемы зажимного механизма

Зажимной механизм будет представлять собой пневмоцилиндр, который штоком будет толкать прижим, обеспечивая необходимое усилие зажима для фрезерования шпоночного паза.

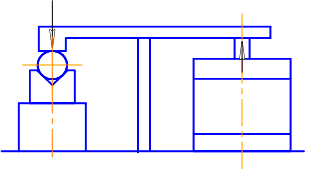

Рис.1.4 Схема зажимного механизма

1.8 Анализ проектируемого приспособления с целью определения его металлоемкости

Приспособление для фрезерования шпоночного паза представляет из себя плиту из Ст.3, которая устанавливается на стол станка и крепится на нем Т-образными болтами в пазах стола.

На плите установлены призмы, пневмоцилиндр и прижим, все изготовлены из стали 45.

Определяем объём и массу отдельных частей приспособления:

M=V*Q, где V-объём, Q=7,85*10¯⁶ – средняя плотность для стали.

М_плиты=470*455*20*7,85*10¯⁶=33,57кг

М_стойки=225*90*40*7,85*10¯⁶=6,36кг

M_{коромысла}=335*60*20*7,85*10¯⁶=3,16кг

М_призмы=112*60*40*7,85*10¯⁶=2,11кг

М_болтов=0,8кг

М_{пнев.цилиндра}=90*90*130*7,85*10¯⁶=8,27кг

М_оси=56*24*16*7,85*10¯⁶=0,17кг

Определяем полную массу приспособления:

М_присп.= М_плиты+М_стойки+M_{коромысла}+М_призмы+М_болтов+М_{пнев.цилиндра}+М_оси

М_присп.=33,57+6,36+3,16+2,11+0,8+8,37+0,17=54,54кг

1.9 Расчет экономической эффективности проектируемого приспособления

Рассчитываем экономическую эффективность проектируемого приспособления

Годовая экономия (без учета годовых затрат на приспособление), руб.

Э_п= (Т_шт – Т^п_шт) Сч.з N , (1.17)

где Т_шт – штучное время при обработке детали без приспособления или в универсальном приспособлении, мин, Т_шт=4,3 мин,

Т^п_шт – штучное время на операции после внедрения приспособления,

Т^п_шт=3,8 мин,

С_ч.з – часовые затраты по эксплуатации рабочего места руб./ч,

26 руб./ч,

N – годовая программа, шт., N=1000 шт,

руб.

Годовые затраты на приспособление, руб.

P = S_пр (А+B), (1.18)

где S_пр – стоимость приспособления, 8000 руб.,

А – коэффициент амортизации, 0,5,

В-коэффициент, учитывающий ремонт и хранение приспособления, 0,5,

руб.

Экономический эффект от применения приспособления

_п= Э_п – P, (1.19)

руб.

2. Охрана труда и промсанитария

В технику безопасности входят: технические мероприятия или способы обеспечения безопасности (применение защитного заземления, ограждение движущихся частей), технические средства обеспечения безопасности (заземляющие устройства, ограждающие конструкции) и защитные устройства - самостоятельные, не являющиеся частью электроустановки, как например, заземляющее устройство или ограждающая конструкция, но предназначенные так же для обеспечения безопасности (переносной заземляющий проводник, диэлектрические перчатки и др.). Защитные средства бывают индивидуальные и группового пользования. Спецодежда относится к средствам индивидуальной защиты.

Используют предупреждающие плакаты и знаки. На дверях электрических распределительных устройств (РУ), щитов и сборок укрепляют инструкции или наносят знак в виде желтого треугольника с черной каймой и символ напряжения в виде черного условного изображения молнии. Указательные: на светло синем фоне прямоугольник плаката

надпись черными буквами «Заземлено». Их вывешивают на ключах управления и на рукоятках разъединителей, при ошибочном включении которых может быть подано напряжение на заземленные токоведущие части. Запрещающие знаки, использующиеся в промышленности, имеют иную форму: это круг, окаймленный красной полосой, внутри которого на белом фоне черное изображение, перечеркнутой наискось красной полосой (например «курение запрещено»).

Основные способы, предотвращающие действие на работающих вредных производственных факторов: устранение вредных для здоровья материалов (сырья, пыли) и технологических процессов; применение более совершенных машин и аппаратов на создающих вредных производственных факторов (шумы, вибрации); обеспечение нормального освещения, использование кондиционирования и отопления в рабочих помещениях; применение различных средств защиты (промышленных противогазов,

защитных очков, спецодежды, спецобуви); проведение медико- профилактических мероприятий.
