Лекция 7.В
ПРИНТЕРЫ
1.1. Разновидности печатающих устройств.
Все современные принтеры по принципу действия можно разделить на две группы – ударные и безударные устройства.
Ударным принтером называют устройство, использующее механический удар при записи символов или элементов графики с помощью красящего элемента (ленты или копировальной бумаги). Образно говоря, ударные принтеры "вколачивают" текст или графику в поверхность носителя. В процессе печати ударные элементы (иглы, сегменты или молоточки) механически перемещаются. Шрифтоносителем называют механизм, в том или ином виде содержащий алфавит принтера.
Ударные принтеры (барабанные, шаровые АЦПУ) в настоящее время вытеснены новыми устройствами, имеющими более высокие технические показатели. Исключение составляют знакосинтезирующие матричные принтеры.
Знакосинтезирующие принтеры не имеют шрифтоносителя как такового. Контур символа формируется каждый раз в момент печати. Печатающий механизм (печатающая головка) представляет собой набор стержней (иголок). Изображение символа формируется путем выдвижения соответствующих стержней, входящих в контур символа, под воздействием индивидуальных приводов и осуществлении удара стержнями по бумаге через красящую ленту.
Появление безударных принтеров позволило резко снизить уровень шума при работе и существенно повысить скорость печати. Кроме того, безударные принтеры позволили ввести в печать полноценную цветовую гамму.
В отличии от ударных, в безударных принтерах (БП) используются бесконтактные способы печати или такие способы, при которых контакт головки с бумагой минимален, и не снижает скорости печати.
В БП знаки на носителе формируются за счет изменения свойств вещества носителя или за счет нанесения красящего вещества на поверхность носителя. В первом случае используются термические, термохимические, термоэлектрические или электромагнитные процессы печати, во втором световые процессы и процессы напыления красящего вещества на поверхность носителя.
Так же как и в ударных устройствах, тип безударного принтера (его название) образуется по названию технологического процесса, используемого при печати: термические, электростатические, лазерные, струйные принтеры и т.п.
Далее рассмотрим основные типы принтеров более подробно.
1.2. Знакосинтезирующие матричные печатающие устройства.

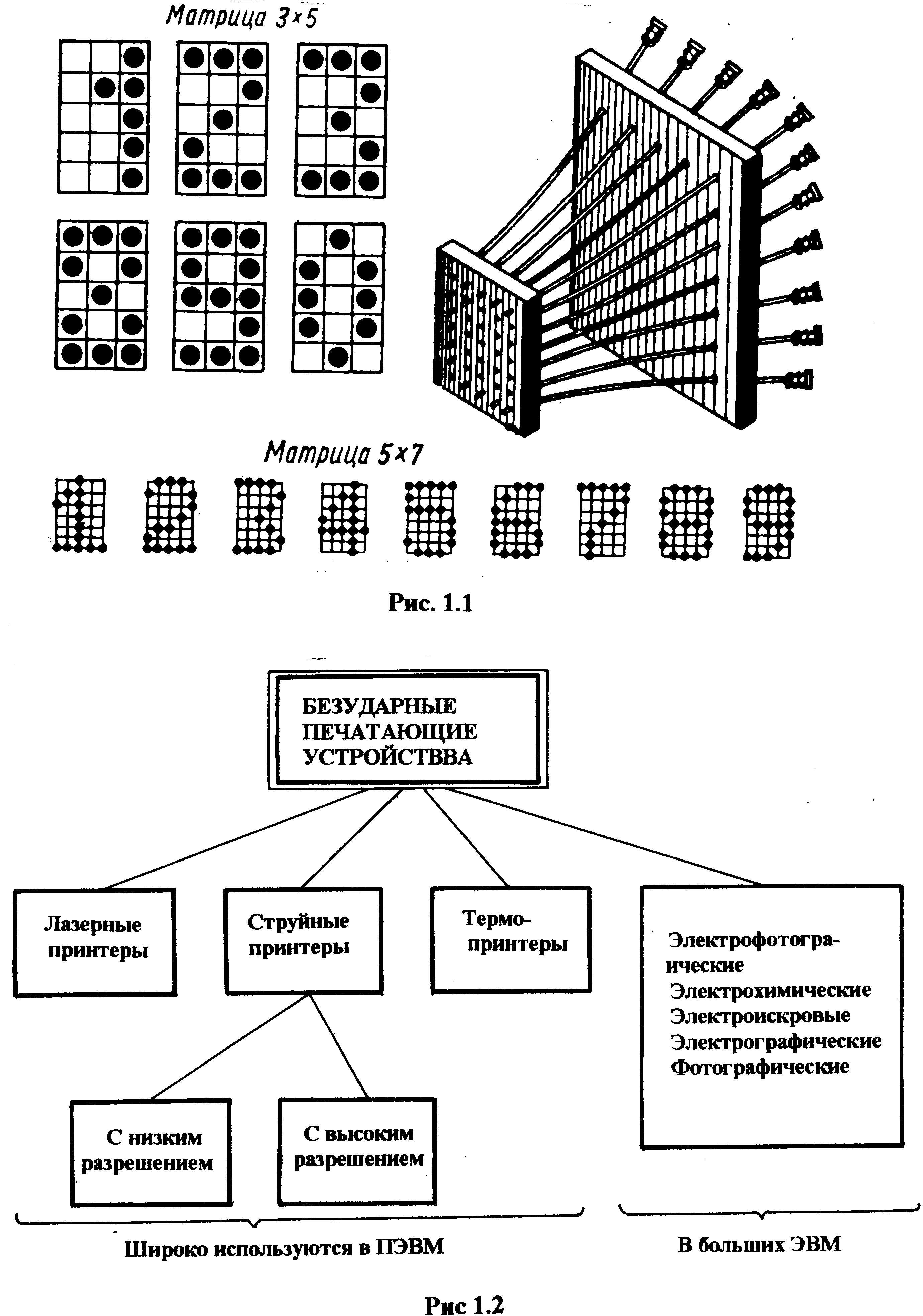

Матричные принтеры (МП) являются ударными устройствами. Их отличительной особенностью является то, что в них отсутствует шрифтоноситель как таковой. Изображение символа в МП синтезируется путем сочетания отдельных точек. При этом матрица разложения контура знака на отдельные точки может иметь различную размерность: 3 х 5; 5 х 7; 7 х 9; 9 х 12 и т.д. точек (рис. 1.1).
Печатающая головка МП представляет собой механизм, состоящий из выдвигающихся стержней (игл), управление выдвижением которых осуществляется индивидуально с помощью электроприводов.
Использование такого принципа печати произвело в принтерах настоящую революцию, так как матричный способ печати позволил реализовать большие возможности, главными из которых являются:
- лёгкое изменение типа шрифта без смены печатающей головки;
- возможность печатать элементы графики;
- реализация различных режимов качества печати (Draft, NLQ, LQ);
- многопроходная печать, в том числе со смещением бумаги на интервал значительно меньший шага печатной строки;
- вариация скорости перемещения печатающей головки вдоль строки;
- программное управление печатью.
При этом удалось существенно снизить габариты и вес устройства и уменьшить его энергопотребление.
Преимущества МП – дешевые расходные материалы (красящая лента) и низкие требования к бумаге (любая).
Недостатки:
высокий уровень шума при печати;
сравнительно невысока скорость печати;
невозможно получить полноценное цветное изображение.
Скорость печати в текстовых режимах составляет от 50 до 600 знаков в секунду в зависимости от режима печати, разрешающая способность достигает величины 360 х 360 точек на дюйм (около 14 х 14 точек на миллиметр).
Ввиду высокой сложности и стоимости изготовления полноматричной печатающей головки современные МП имеют головку более простой конструкции, в которой печатающие стержни расположены в одном вертикальном ряду или в один ряд вдоль строки текста по ширине формата бумаги. В первом случае принтер является посимвольным (последовательным), во втором - построчным (параллельным).
Печать текста такой головкой осуществляется либо в однопроходном режиме, либо в многопроходном режиме со смещением бумаги на 0,3 - 0,5 шага между печатающими стержнями. При этом в зависимости от скорости перемещения печатающей головки вдоль строки, величины шага перемещения бумаги в направлении перпендикулярном строке и количества стержней в ряду, возможны следующие варианты качества печати:
- 9 х 7, 9 х 9, 11 х 9 точек - печать низкого и среднего качества (Fast Draft и Draft);
18 х 18 точек - печать повышенного качества (Near Letter Quality - NLQ);
24 х 24, 35 х 16 точек и более - печать высокого (типографского) качества (Letter Quality - LQ).
Ввиду отсутствия шрифтоносителей в матричных ударных принтерах, их функции выполняет генераторы символов. Количество и номенклатура печатаемых символов и типов шрифтов определяется емкостью генератора.
