Дополнительное задание Первый конвективный пучок
1.
Предварительно принимаем:
2.Тепло, отданное продуктами сгорания:
, ,
где энтальпии продуктов сгорания перед поверхностью нагрева, после неё и присосного воздуха при соответственно.
при t=1000 (из табл.2)
(при )
(при )
4.Расчетная температура потока продуктов сгорания в газоходе:
[1,ф.6-15
стр.166]
5.Температурный напор: [5,ф.lv.26,стр.108],
где =195 -температура кипящей воды
6.Средняя
скорость продуктов сгорания:
[1,ф.6-17 стр.166]
7.Коэффициент теплоотдачи конвекцией от продуктов сгорания к поверхности нагрева при поперечном омывании: [1,ф.6-17 стр.166], где -коэффициент теплоотдачи, определяется по номограмме [1,рис.6-4 стр.165]
где -поправка на число рядов труб по ходу продуктов сгорания, -поправка на компановку, -поправка, учитывающая изменение физических параметров потока. (Вышеперечисленные поправки определяются потой же номограмме).
8.Толщина излучающего слоя:
[1,ф.6-21 стр.167]
Суммарная оптическая толщина: [1,ф.6-20 стр.167]
=0-kоэффициент ослабления лучей золой;
=0-конценрация золовых частиц;
Коэффициент ослабления лучей трехатомными газами:
9.Коэффициент теплоотдачи, учитывающий передачу теплоты излучением: [1,ф.6-22 стр.167]
Температура стенки:
и - определяем по номограмме[1,рис.6-7, стр.172]
10.Суммарный коэффициент теплоотдачи от продуктов сгорания к поверхности нагрева:
Где -коэффициент использования, =1
11.Коэффициент теплопередачи: [1,ф.6-26 стр.172]
где =0,85-коэффициент тепловой эффективности;[1,табл.6-2, стр.174]
12.Количество теплоты, воспринятое поверхностью нагрева на 1м3 газа: из [1,ф.6-27 стр.172]
По
принятым значениям температуры,
полученным
определяем температуру продуктов
сгорания после поверхности нагрева.

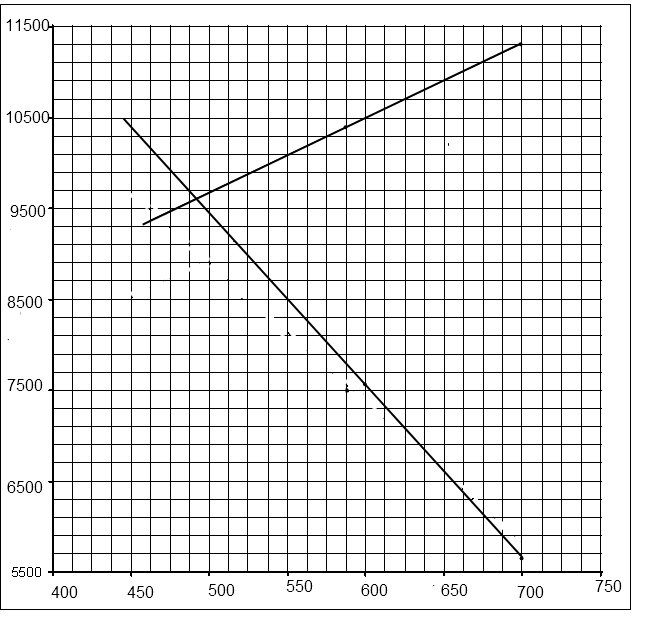

Для этого строим зависимость
.
Точка пересечения прямых указывает на
искомую температуру
,
которую следовало бы принять в расчете.
=495 ;
Аэродинамический расчет трубных пучков
Таблица 29
Расчет сопротивления первого трубного пучка
Наименование величины |
Обозначение |
Единица измерения |
Расчетная формула или источник |
Расчет |
Резуль- тат |
Относительный поперечный шаг труб
|
S1/d
|
-
|
По конструктивным данным |
110/51
|
2,157
|
Относительный продольный шаг труб |
S2/d |
- |
90/51 |
1,765 |
|
Средняя скорость газов в газоходе |
wср |
м/с |
По тепловому расчету |
- |
7,7 |
Средняя температура дымовых газов |
θср |
°С |
По тепловому расчету |
- |
582 |
Число рядов труб в глубину пучка по ходу дымовых газов |
z2 |
- |
По конструктивным данным |
- |
10 |
Коэффициент сопротивления одного ряда коридорного пучка |
ζо |
- |
Номограмма [Л.2, стр.142-143] ζо=сs·cd·Δhтр |
1·0,88·0,36 |
0,32 |
Коэффициент сопротивления всего пучка |
ζп |
- |
Номограмма [Л.2,стр.140-141] ζп= ζо·(z2+1) |
0,32·(10+1) |
3,52 |
Плотность газа при средней температуре |
ρср |
кг/м3 |
|
|
0,338 |
Динамическое давление при средней скорости и средней плотности |
hд |
мм вд.ст. |
|
|
1,02 |
Коэффициент сопротивления одного поворота под 90° |
ζ
|
- |
Таблица [Л.2, стр.137] |
- |
1,0 |
Сопротивление первого трубного пучка |
ΔhI |
мм вд.ст |
hд(ζп + ζ) |
1,02(3,52+1) |
4,62 |
Подводя итог расчетов дополнительного задания, можно сделать вывод о том, что при шахматной компоновке трубных пучков глубоко расположенные трубы по ходу дымовых газов омываются или примерно такие, как и трубы первого ряда. В коридорных же пучках все трубы второго и последующих рядов находятся в вихревой зоне впереди стоящих; между трубками по глубине пучка получается застойная зона с относительно слабой циркуляцией дымовых газов. Поэтому здесь как лобовая, так и кормовая части трубок омываются со значительно меньшей интенсивностью, чем те же части одиночной трубки или лобовая часть первого ряда в пучке.
Благодаря шахматной компоновке конвективной части котла в расчете на выходе из этих пучков были получены температуры меньше, чем таковые при коридорной компоновке. Объясняется это лучшими условиями теплообмена между дымовыми газами и трубами в случае шахматных пучков и худшими в случае коридорных пучков. Одновременно с этим положительным эффектом наблюдается и отрицательный с точки зрения теплообмена – снижается средняя скорость в узком сечении пучка из-за некоторого охлаждения дымовых газов, что уменьшает температурный напор и теплоотдачу. В результате совместного влияния перечисленных факторов температура на выходе из пучков снижалась довольно умеренно. В виду того, что поток дымовых газов многократно в шахматном трубном пучке меняет направление движения, постоянно огибая очередную встречную ему трубку, то сопротивление его будет заметно больше сопротивления коридорного трубного пучка при прочих равных условиях, что и наблюдается в расчетах.
Конечно, шахматная разбивка конвективных пучков с точки зрения теплоотдачи предпочтительнее коридорной, но на практике ее применяют редко в виду сложности при организации процесса очистки пучков, их обдувки.
