- •Исходные данные для расчета:
- •1.Тепловой расчет.
- •1.1. Расчетные характеристики природного газа газопровода Брянск-Москва по объему в %.
- •1.2. Расчет объемов воздуха и продуктов сгорания.
- •1.3. Расчет энтальпий воздуха и продуктов сгорания.
- •2. Расчетный тепловой баланс
- •2.1 Тепловой баланс и расход топлива, потери теплоты.
- •2.2 Тепловой баланс
- •2.3 Расчет конвективных поверхностей нагрева
- •Площадь живого сечения:
- •3.Расчёт водяного экономайзера
- •4.Расчет сопротивления газового тракта.
- •5.Дымовая труба.
- •6.Дымосос
- •Дополнительное задание Первый конвективный пучок
- •Аэродинамический расчет трубных пучков
- •7. Общие теоритический сведения
Площадь живого сечения:
2. Предварительно принимаем
3.Теплота,отданная продуктами сгорания
4.Расчетная температура потока продуктов сгорания в газоходе
5.Температурный напор
6.Средняя скорость продуктов сгорания
7.Коэффициент теплоотдачи конвекцией от продуктов сгорания к поверхности нагрева при поперечном омывании
8.Суммарная оптимальная толщина слоя
9.Коэффициент теплоотдачи излучения:
10.Суммарный коэффициент теплоотдачи
11.Коэффициент теплопередачи
12.Количество теплоты, воспринятое поверхностью нагрева на 1м3 газа
По графику зависимости Q=f(t”)- определяет температуру продуктов сгорания t”p=459oC
4-ый конвективный пучок
1.
Площадь живого сечения
2. Предварительно принимаем
3.Теплота,отданная продуктами сгорания
4.Расчетная температура потока продуктов сгорания в газоходе
5.Температурный напор
6.Средняя скорость продуктов сгорания
7.Коэффициент теплоотдачи конвекцией от продуктов сгорания к поверхности нагрева при поперечном омывании
8.Суммарная оптимальная толщина слоя
9.Коэффициент теплоотдачи излучения:
10.Суммарный коэффициент теплоотдачи
11.Коэффициент теплопередачи
12.Количество теплоты, воспринятое поверхностью нагрева на 1м3 газа
По графику зависимости Q=f(t”)- определяет температуру продуктов сгорания t”p=373oC
3.Расчёт водяного экономайзера
1.По уравнению теплового баланса определяем количество теплоты, которое должны отдать продукты сгорания при принятой температуре уходящих газов.
2.Приравнивая теплоту, отданную продуктами сгорания, теплоте, воспринятую водой в водяном экономайзере, определяем энтальпию воды после экономайзера.
3.Температурный напор
4.Выбераем чугунный экономайзер ЭП-94: L=2000мм-длина трубы,Нтр=2,95м2-поверхность нагрева с газовой стороны, Fтр=0,12м2-площадь живого сечения для прохода продуктов сгорания. [1,таб.8-5,стр.235]

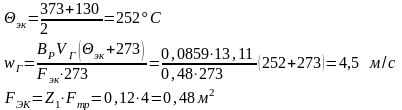

5.Действительная скорость продуктов сгорания. [1,таб.8-31,стр.255]
6.Коэффициент теплоотдачи для чугунных экономайзеров определяем с помощью номограммы [1,рис.8-22,стр256]
7.Площадь нагрева водяного экономайзера[1,таб.8-32,стр255]
8.Общее число труб и рядов
[1,ф.8-33,стр256]
[1,ф.8-3,стр256]
9.Невязка теплового баланса
удовлетворяет условию правильности
расчёта.
Таблица 5
4.Расчет сопротивления газового тракта.
|
Наименование участка |
Действи- тельный объем дымовых газов, м3/ч |
Площадь поперечного сечения, м2 |
Скорость движения дымовых газов, м/с |
Динамическое давление, кг/м2 |
Коэффициент местного сопротив-ления |
Сопро- тивление участка, кг/м2 |
1 |
Паровой котел |
|
|
|
|
|
21,2 |
|
I конвективный пучок |
– |
0,54 |
7,9 |
1,66 |
2,78 |
3,0
|
|
II конвективн ый пучок |
– |
0,51 |
6,5 |
1,25 |
2,89 |
2,55
|
|
III конвективный пучок |
– |
0,29 |
10,25 |
2,11 |
2,65 |
4,52
|
|
IV конвективный пучок |
– |
0,21 |
12,65 |
2,53 |
2,58 |
5,31
|
|
Газоход между
котлом и водяным экономайзером
|
|
|
|
|
|
|
2 |
Колено 90 |
9040 |
0,81 |
3,1 |
0,26 |
0,1 |
0,03 |
3 |
Колено 90 , r/b=0,1 |
9040 |
1,15 |
2,2 |
0,13 |
1,15 |
0,15 |
|
Водяной экономайзер:
=0,645 кг/м3 |
|
|
|
|
|
|
4
|
Трубный пучок экономайзера |
7800 |
– |
8,0 |
2,10 |
6 |
12,6 |
|
Газоходы между водяным экономайзером и дымососом:
г=0,839 кг/м3 |
|
|
|
|
|
|
5 |
Колено 90о,r/b=0 |
5207 |
0,35 |
4,1 |
0,72 |
1,4 |
1,0 |
6 |
Внезапное уменьшение сечения при входе в боров |
5207 |
0,27 |
5,4 |
1,2 |
0,1 |
0,12 |
7 |
Колено 90о r/b=0 |
5207 |
0,22 |
6,6 |
1,9 |
1,4 |
2,61 |
8 |
Поворот в коробе |
5207 |
0,22 |
6,6 |
1,9 |
1,4 |
2,61 |
9 |
Конфузор при входе в дымосос |
5207 |
0,16 |
9,0 |
3,5 |
0,1 |
0,35 |
|
Газоходы между дымососом и дымовой трубой: д=126оС; г=0,848 кг/м3 |
|
|
|
|
|
|
10 |
Диффузор за дымососом (20о) |
5334 |
0,12 |
12,3 |
5,6 |
0,1 |
0,65 |
11 |
Колено 60о |
5334 |
0,24 |
6,2 |
1,7 |
0,56 |
0,93 |
12 |
Вход в трубу |
5334 |
0,24 |
6,2 |
1,7 |
0,66 |
1,10 |
|
Суммарное аэродинамическое сопротивление установки |
– |
– |
– |
– |
– |
46,53 |
|
Разрежение в верхней части топки |
– |
– |
– |
– |
– |
3,0 |
|
Итого: перепад
давлений по газовому тракту
|
– |
– |
– |
– |
– |
49,53 |
Таблица 6
