  1. Логические операции

    1. Дло (70)Двухвходовая логическая операция

Назначение.

Алгоритм используется для формирования нескольких (до 20) дискретных сигналов, каждый из которых является результатом логической операции над двумя дискретными сигналами. Тип логической операции  И, ИЛИ, ИСКЛЮЧАЮЩЕЕ ИЛИ определяется модификатором типа МТ.

Описание алгоритма.

Алгоритм содержит m идентичных независимых звеньев, где 0<m<20 и задается модификатором МР. При m=0 алгоритм является "пустым".

Каждое звено имеет два входных сигнала С1,i и С2,i и формирует выходной сигнал:

Di =C1,i*C2,i,

где знак *  одна из операций И, ИЛИ, ИСКЛЮЧАЮЩЕЕ ИЛИ, задаваемая значением модификатора МТ=1, 2, 3 соответственно.

Работа алгоритма при выполнении разных операций описывается в виде, приведенном в следующих таблицах.

1. Операция И (МТ=01).

С1,i

0

0

1

1

С2,i

0

1

0

1

Di

0

0

0

1

2. Операция ИЛИ (МТ=02).

С1,i

0

0

1

1

С2,i

0

1

0

1

Di

0

1

1

1

3. Операция ИСКЛЮЧАЮЩЕЕ ИЛИ (МТ=03).

С1,i

0

0

1

1

С2,i

0

1

0

1

Di

0

1

1

0

Модификаторы МР=00-20, МТ=01-03, масштаб времени МВ отсутствует.

Входы-выходы алгоритма ДЛО и его функциональная схема приведены ниже.

Входы-выходы алгоритма ДЛО

Номер

Обозначение

Вх-Вых

Назначение

01

С1,1

Входы

1-й вход 1-го звена

02

С2,1

2-й вход 1-го звена

03

С1,2

1-й вход 2-го звена

04

С2,2

2-й вход 2-го звена

...

...

...

...

2m-1

С1,m

1-й вход m-го звена

2m

С2,m

2-й вход m-го звена

01

D1

Выходы

Выход 1-го звена

02

D2

Выход 2-го звена

...

...

...

...

m

Dm

Выход m-го звена

    1. Мло (71)Многовходовая логическая операция

Назначение.

Алгоритм используется для выполнения логической операции над несколькими (до 99) дискретными сигналами. Тип логической операции  И, ИЛИ определяется модификатором типа МТ.

Описание алгоритма.

Алгоритм имеет m входных сигналов Сi и один выходной сигнал D. Число входов 0<m<99 и задается модификатором МР. При m=0 алгоритм является "пустым". Выходной сигнал:

D = С1 * C2 * ... * Cm.

где знак *  одна из операций И, ИЛИ задаваемая значением модификатора МТ=1, 2 соответственно.

Работа алгоритма при выполнении разных операций описывается в виде, приведенном в следующих таблицах.

1. Операция И (МТ=01).

С1

С2

С3

...

Сm

D

1

1

1

...

1

1

0

~

~

...

~

0

~

0

~

...

~

0

~

~

0

...

~

0

~

~

~

...

0

0

~  значение сигнала безразлично.

2. Операция ИЛИ (МТ=02).

С1

С2

С3

...

Сm

D

0

0

0

...

0

0

1

~

~

...

~

1

~

1

~

...

~

1

~

~

1

...

~

1

~

~

~

...

1

1

~  значение сигнала безразлично.

Модификаторы МР=00-99, МТ=01-02, масштаб времени МВ отсутствует.

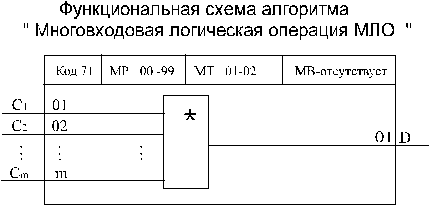

Входы-выходы алгоритма МЛО и его функциональная схема приведены ниже.

Входы-выходы алгоритма МЛО

Номер

Обозначение

Вх-Вых

Назначение

01

С1

Входы

1-й вход

02

С2

2-й вход

...

...

...

...

m

Сm

m-й вход

01

D

Выходы

Выход
