7.3 Контрольное задание № 6
Построить комплексный чертеж модели по двум заданным проекциям. Выполнить фронтальный, горизонтальный и профильный разрезы.
7.3.1 Указания к решению контрольного задания
(Образец выполнения - рисунок 33).
1) Работа выполняется на формате А3 в масштабе 1:1.
2) Варианты заданий взять из таблицы 6.
3) Изучить форму детали и расположить габаритные прямоугольники на формате в тонких линиях.
4) Вычерчиваем 3 проекции предмета тонкими линиями.
5) Выполняем необходимые разрезы, указанные в задании.
6) Наносим линии внутреннего контура.
7) Заштриховываем фигуру сечения.
8) Чертим выносные и размерные линии.
9) Обводим чертеж.
10) Проставляем размеры (рисунок 32):
а) размеры, относящиеся к внешнему контуру детали, рекомендуется проставлять со стороны вида, а к внутреннему - со стороны разреза.
б) если на чертеже соединены половина вида с половиной разреза, то при нанесении размеров внутреннего контура размерные линии проводятся с обрывом. Часть размерной обрывной линии должна быть по длине больше её половины.
Рисунок 32

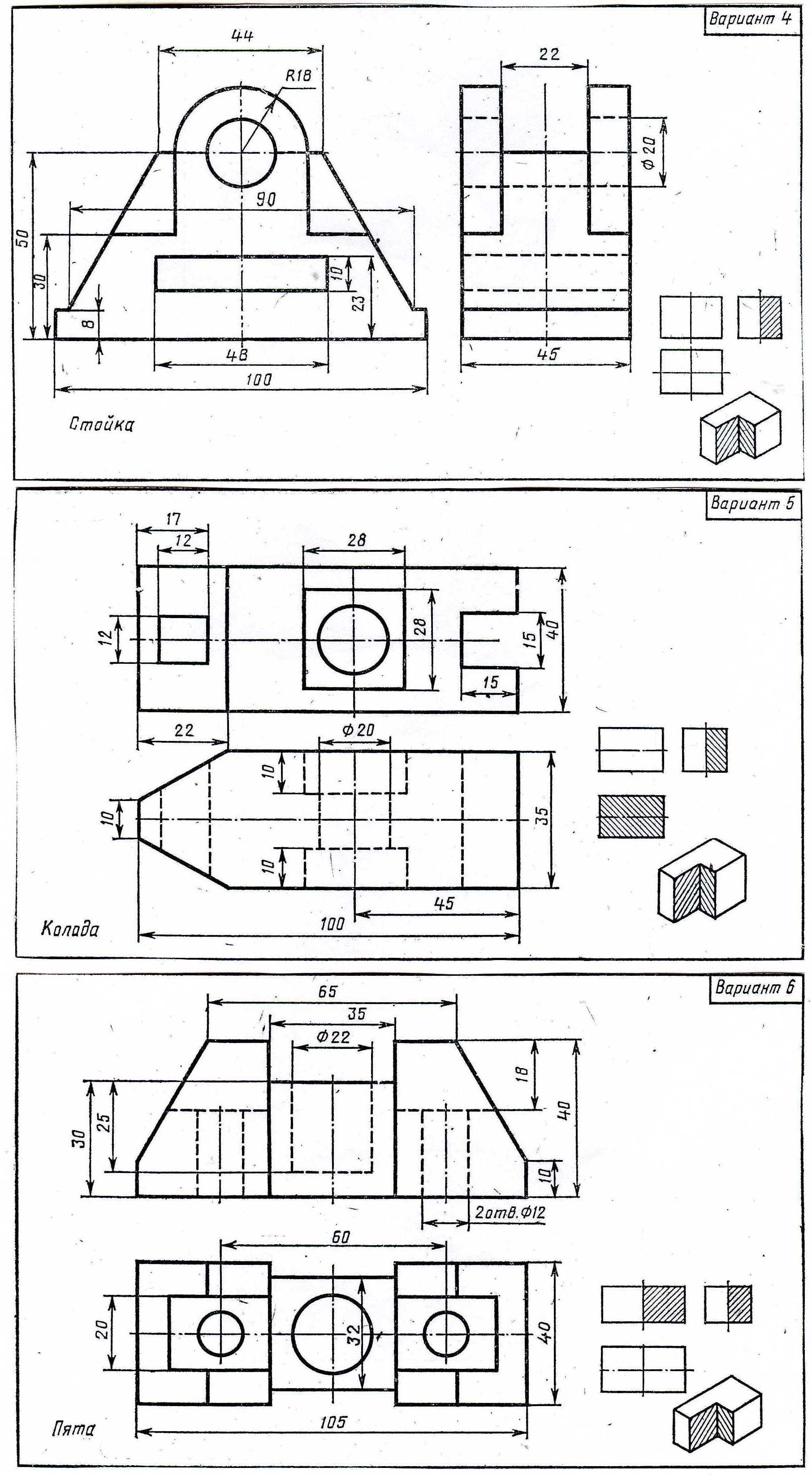

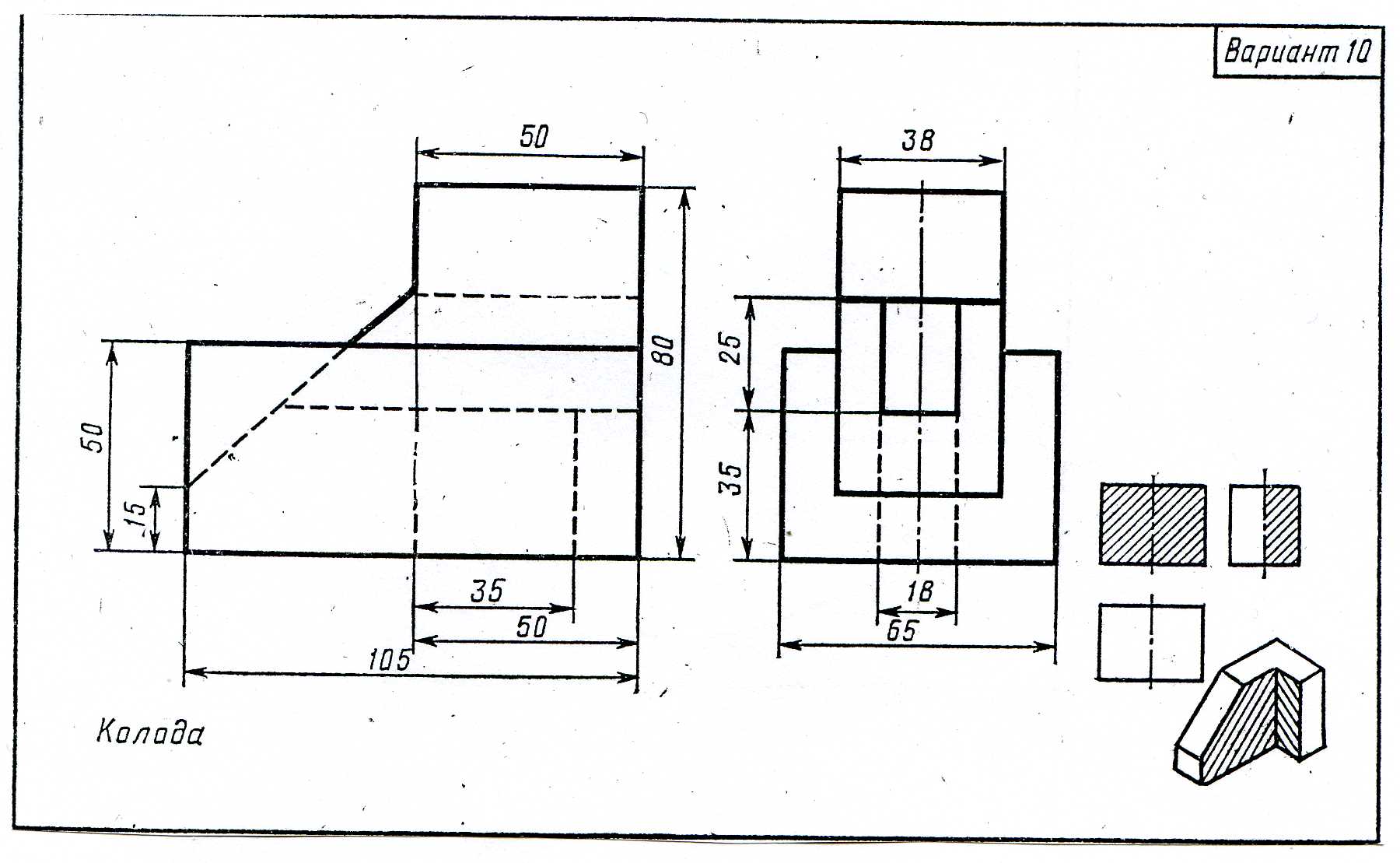

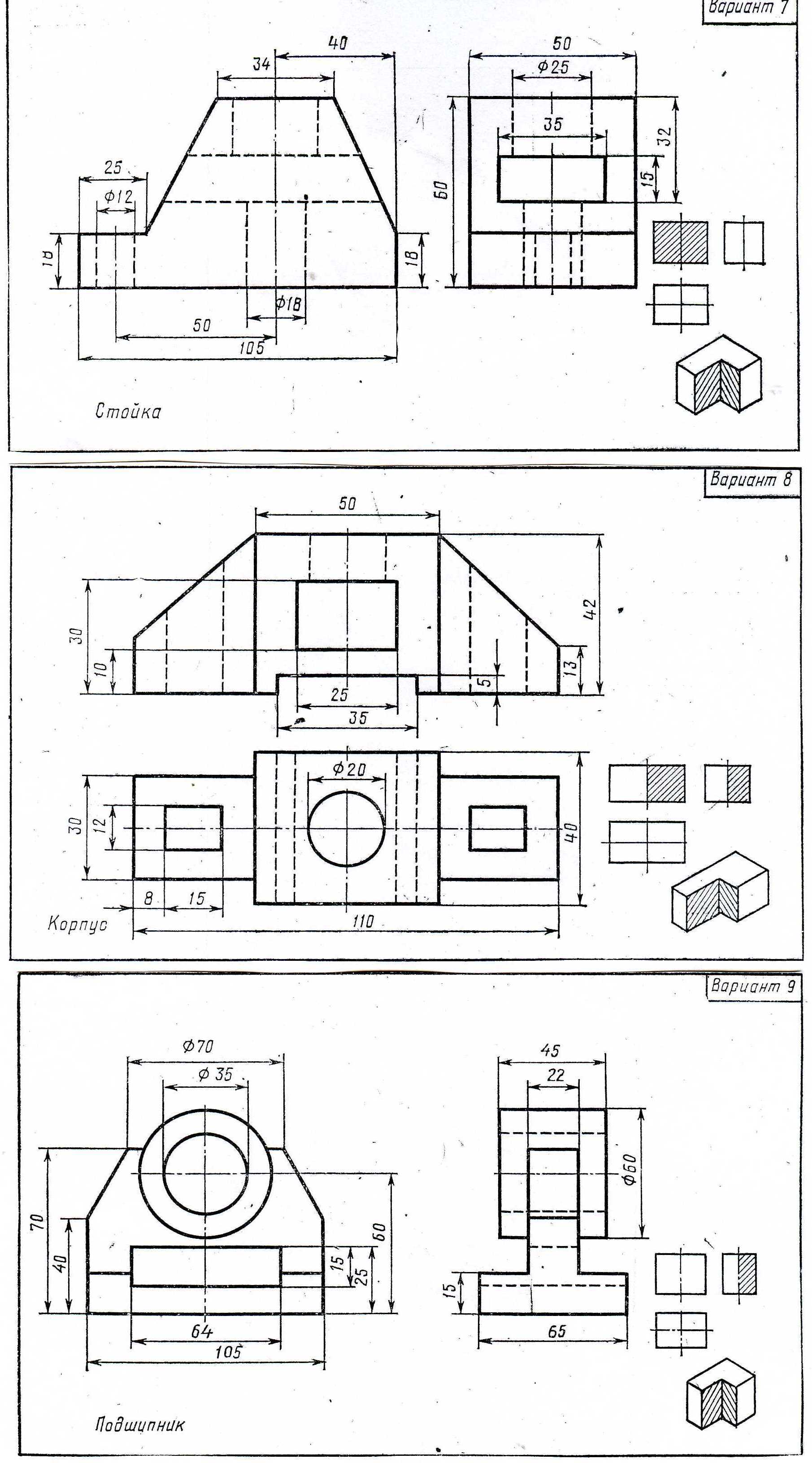

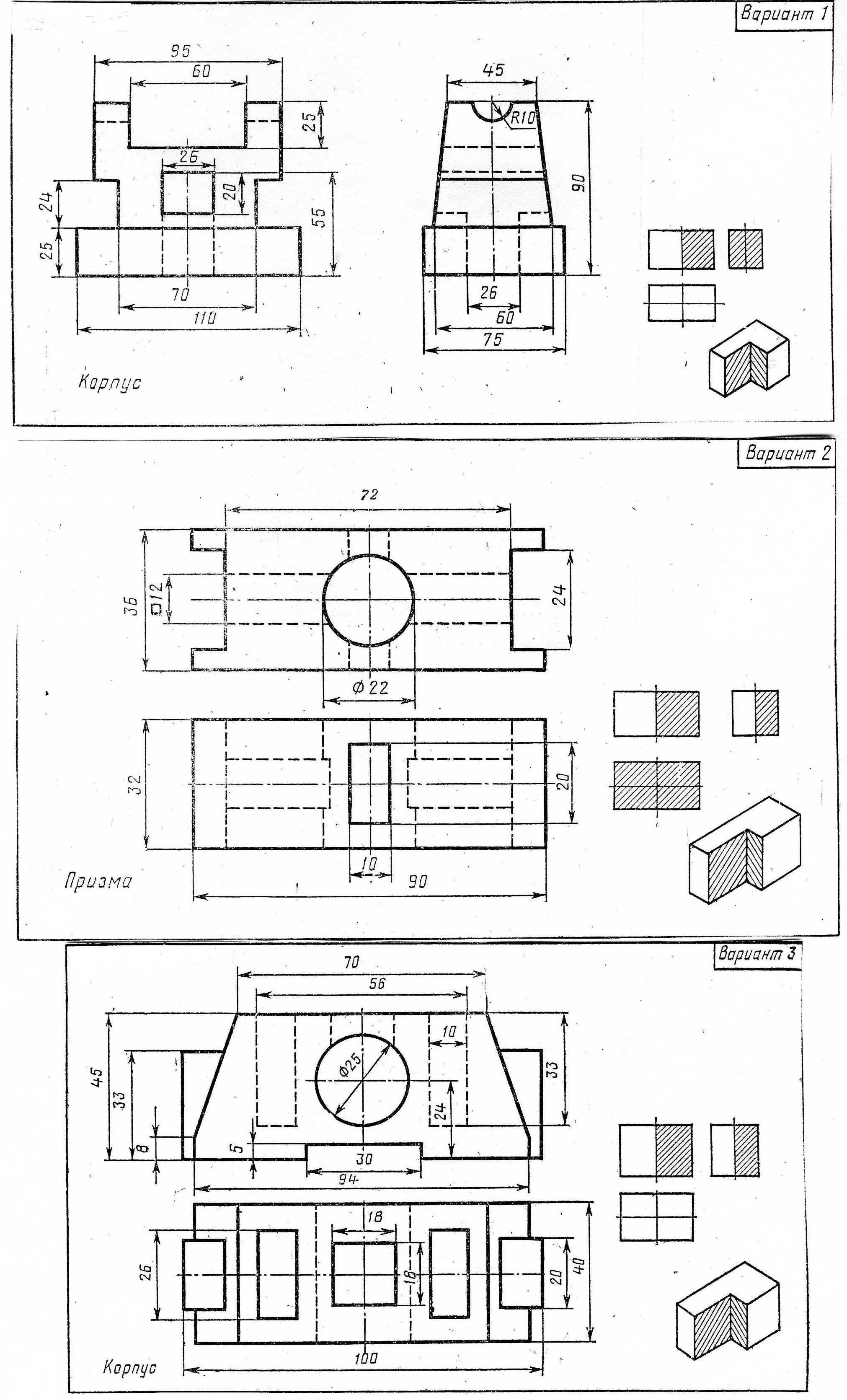

Таблица 6 - Исходные данные к контрольным заданиям № 6 и № 7
Продолжение таблицы 6
Продолжение таблицы 6
Продолжение таблицы 6

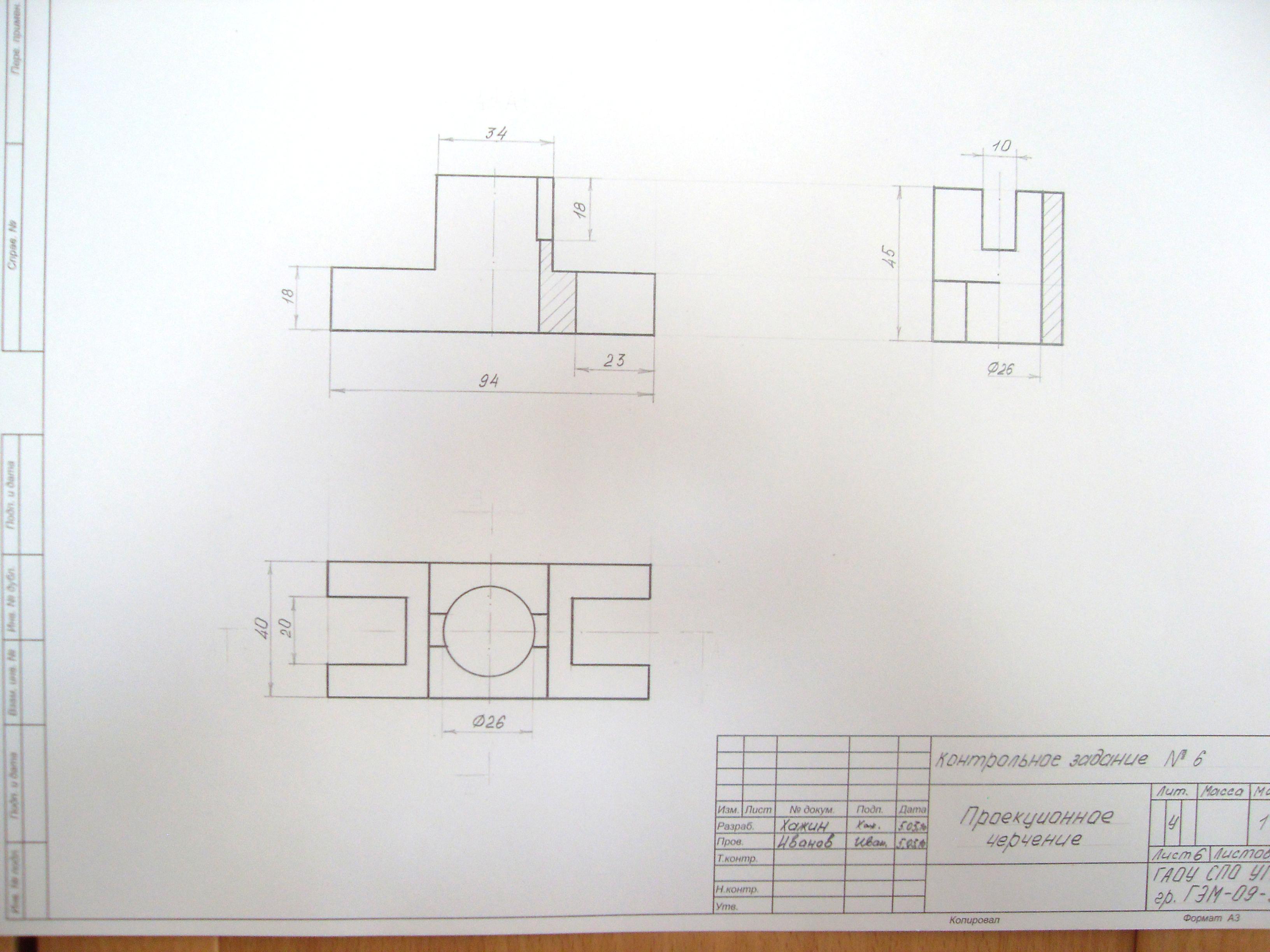

Рисунок 33
7.4 Контрольное задание № 7
Простроить прямоугольное изометрическое изображение детали с вырезом одной четверти по трем заданным проекциям.
7.4.1 Указания к решению контрольного задания
(Образец выполнения – рисунок 37).
1) Работа выполняется на формате А3 в масштабе 2:1
2) За исходное условие принимается выполненное задание № 6.
3) Строим прямоугольные изометрические оси (рисунки 34, 35)
Рисунок 34 Рисунок 35
4) Вычерчиваем основание и отмечаем габаритный размер детали по высоте. Откладывать размеры и производить измерение в аксонометрии можно только по осям Ох, Оу и Оz или на прямых, параллельных этим осям.
Размеры берутся с ортогональных проекций детали.
5) Вычерчиваем внешнюю форму предмета (рисунок 30)
6) Строим изометрические изображения окружностей (рисунок 36)
В плоскости хОу построения доведено до конца, а в двух других плоскостях построение остановлено на определенном этапе.
Рисунок 36
7) Вычерчиваем различные отверстия.
8) Выполняем разрез с вырезом четверти.
9) Выполняем штриховку.
10) Обводим чертеж.
11) Проставляем габаритные размеры.

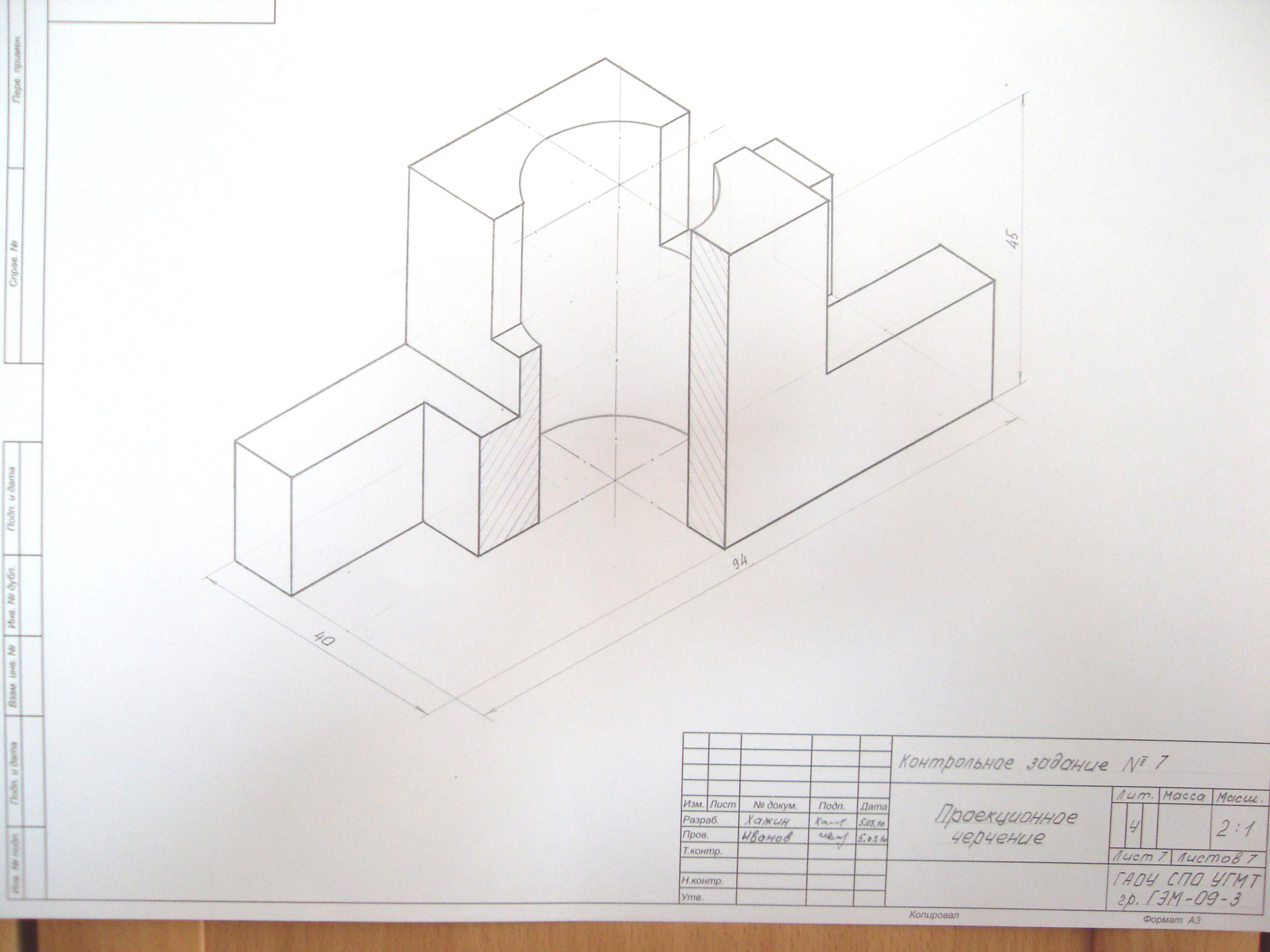

Рисунок 37
8 Контрольные вопросы к зачету
Масштабы
Линии чертежа
Шрифты чертежные
Основные правила нанесения размеров на чертежах
Деление отрезков, углов и окружностей на равные части
Сопряжения
Ортогональное проецирование. Проекции точки, прямой и плоскости. Построение точек по координатам
Пересечение прямой с плоскостью
Способы преобразования чертежа
Виды аксонометрических проекций
Построение плоских геометрических фигур в аксонометрии
Геометрические тела в ортогональных и аксонометрических проекциях. Развертка поверхностей геометрических тел
Пересечение поверхностей геометрических тел проецирующими плоскостями. Построение ортогональных проекций, линий среза, аксонометрических проекций и разверток поверхностей усеченных геометрических тел.
Взаимное пересечение поверхностей геометрических тел
Компоновка и последовательность выполнения чертежа модели в проекционном черчении
Построение трех проекций модели по её наглядному изображению
Построение третьей проекции модели по двум заданным проекциям
Разрезы. Их виды. Последовательность построения

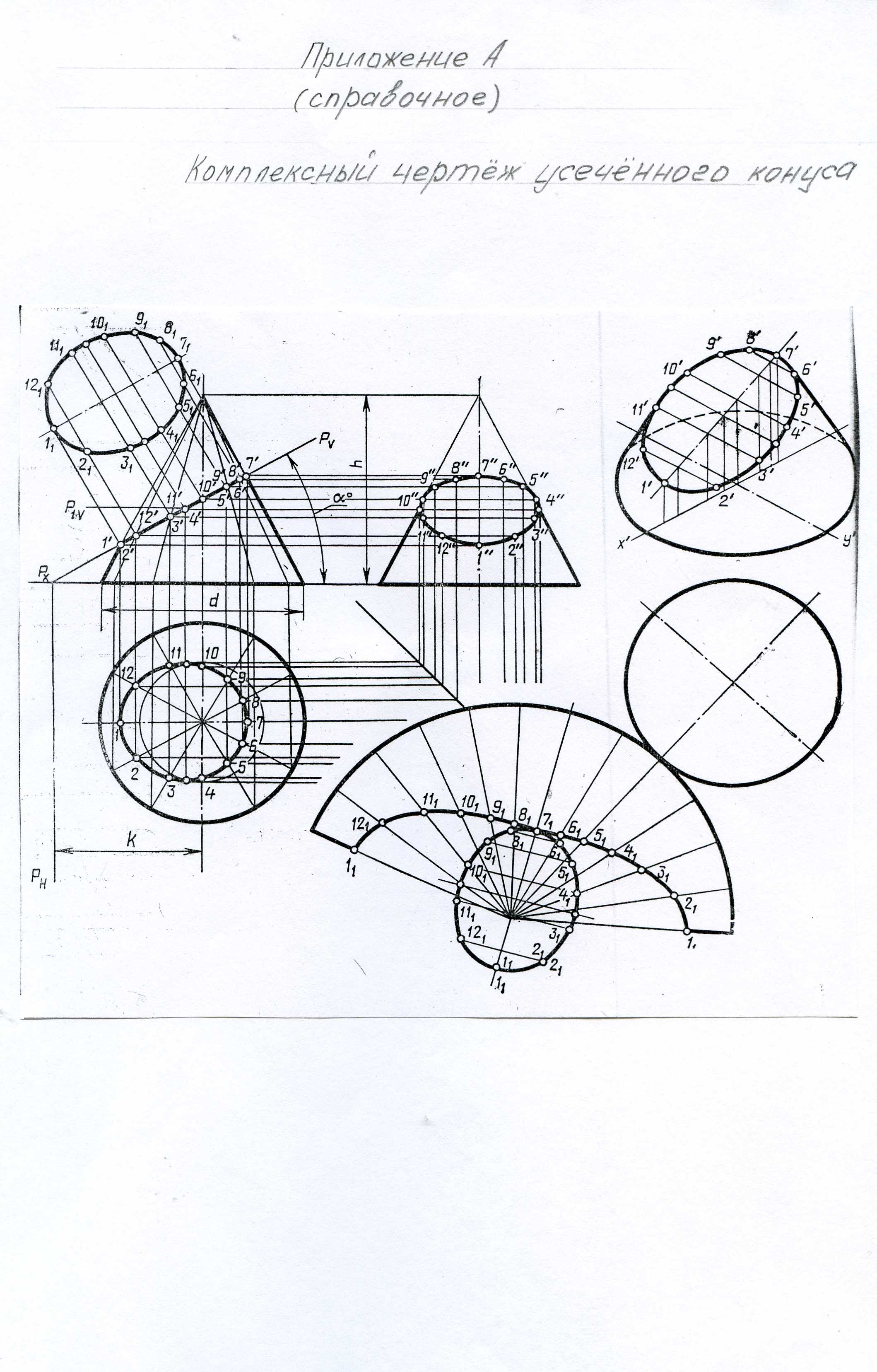

Приложение А
(справочное)

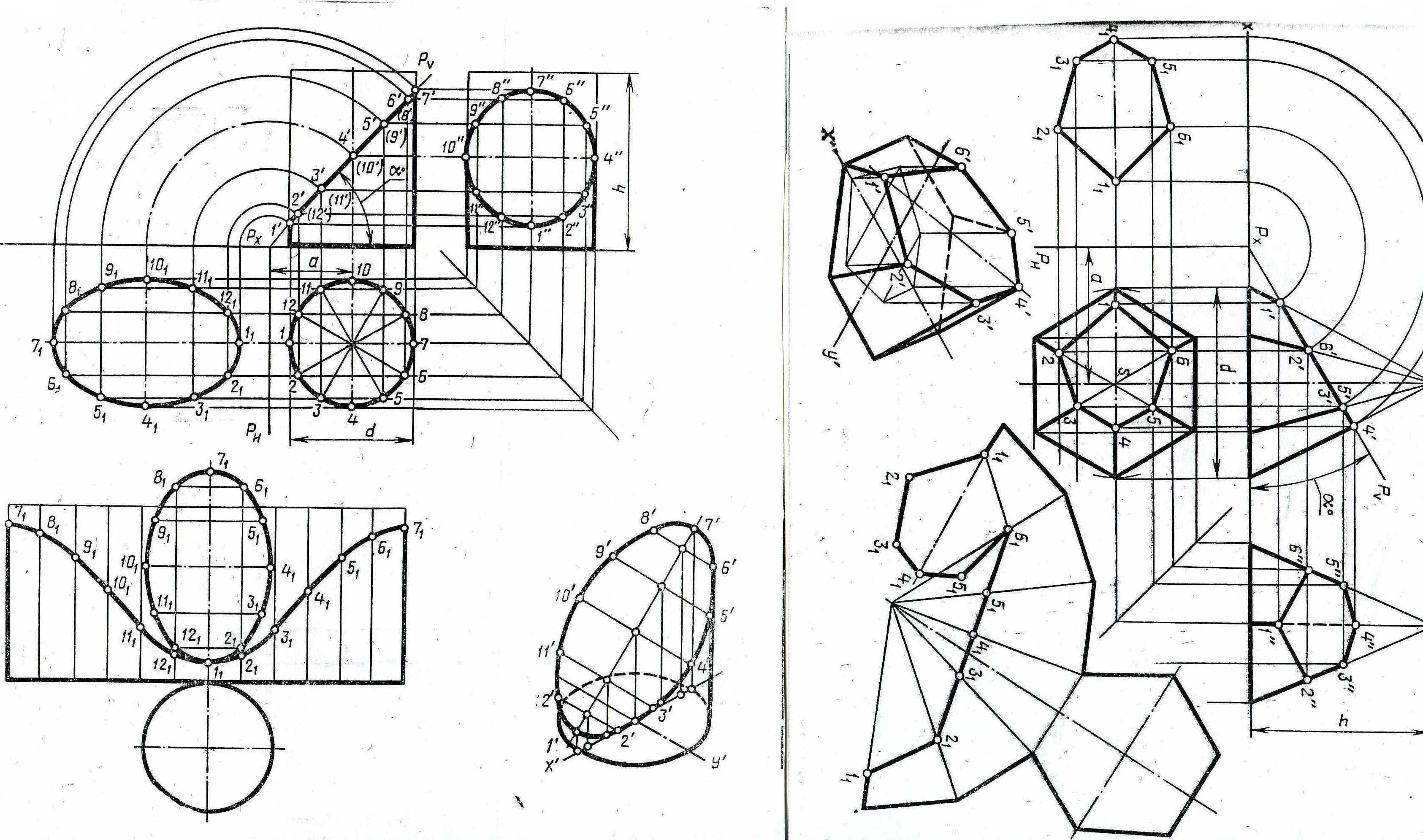

Комплексный чертеж усеченного конуса
Приложение Б
(справочное)
Комплексный чертеж усеченного цилиндра

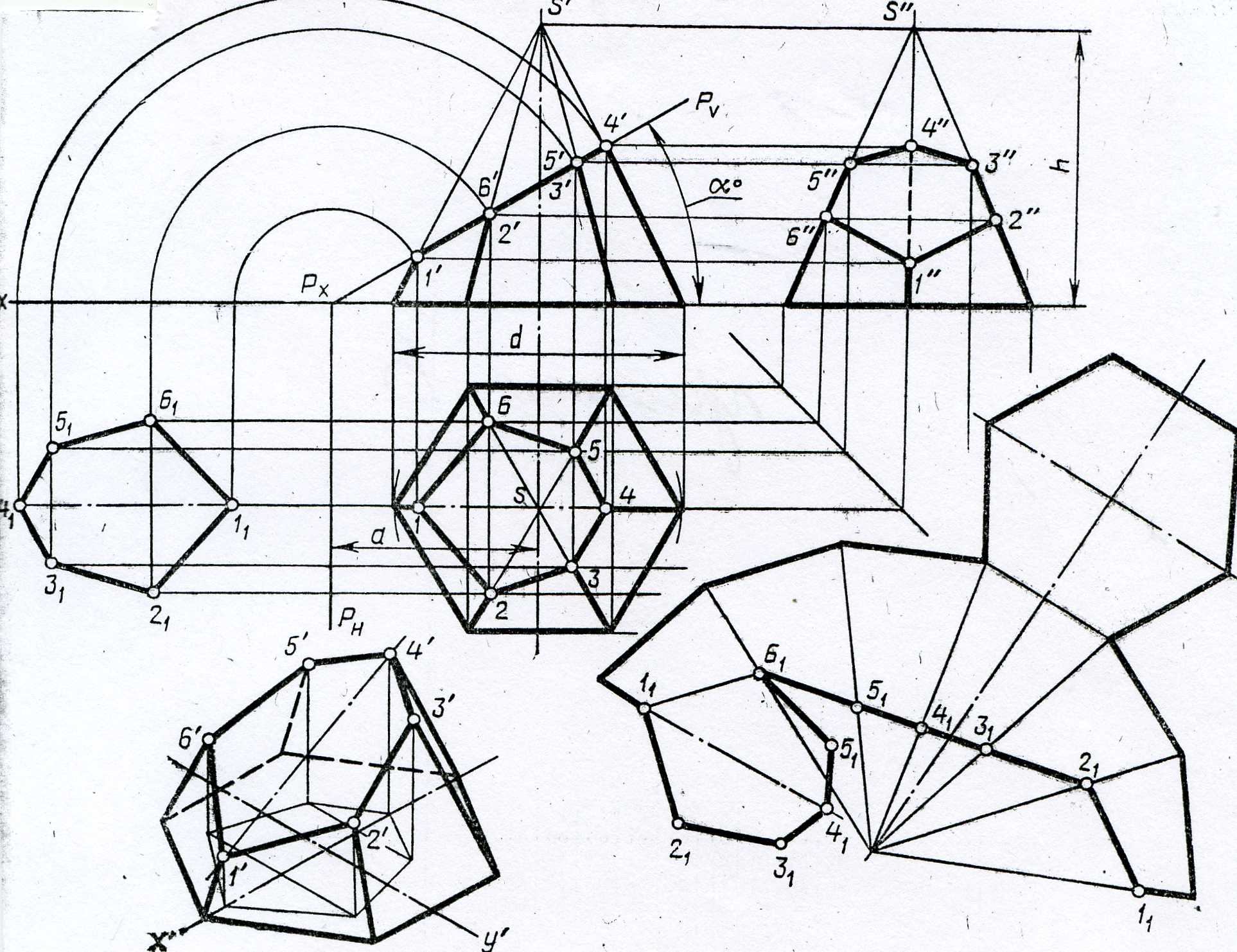

Приложение В
(справочное)
Комплексный чертеж усеченной пирамиды
Список литературы
ГОСТ 2.105-95 «Общие требования к оформлению текстовых документов».
Миронов Б.Г., Миронова Р.С., Пяткина Д.А., Пузиков А.А. Инженерная и компьютерная графика: Учебник – М.: Высшая школа 2006.-334 с.: ил.
Бродский А.М., Фазлулин Э.М., Халдинов В.А. Инженерная графика: Учебник для среднего профессионального образования – М.: Издательский центр «Академия», 2003.-400 с.
Боголюбов С.К. Задания по курсу черчения: Учебное пособие для техникумов - второе издание, переработанное – М.: Высшая школа, 1983.- 279 с., ил.
