Определение ширины мертвой зоны
Производится определение «мертвой зоны» по затуханию. Измерение ширины «мертвой зоны» Lмз выполняется по Френелевскому отражению от входного коннектора рефлектометра. Значение ширины "мертвой зоны" определяется, как расстояние от начала линии т.е. L0 = 0 до точки которая соответствует началу сигнала обратного рассеивания (наклонная прямая), после пика, обозначающего Френелевское отражение от входного коннектора рефлектометра.
Результаты измерений ширины "мертвой зоны" в зависимости от длительности импульса и длины волны в таблице 2
Таблица 2
,мкм |
Tи, нс |
20 |
50 |
100 |
500 |
2000 |
1.31 |
Lмз |
|
|
|
|
|
1,55 |
Lмз |
|
|
|
|
|
Измерение динамического диапазона оптического рефлектометра
Для экспериментального определения динамического диапазона ОР необходимо измерить уровень сигнала обратного рассеяния от начала ВТ As (сразу после импульса, отраженного от входного коннектора и уровень шума An, определяемый в шумах, по уровню максимального пика рис. 9. Динамический диапазон определяется по выражению
,
дБ

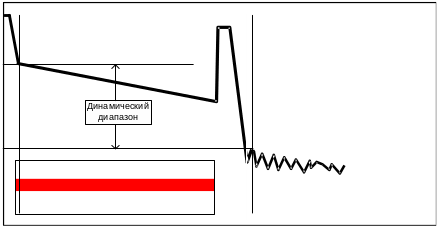

Рис. 9
Результаты измерений динамического диапазона от длины волны , длительности импульса Tи и числа накоплений N внесите в таблицу 3
Таблица 3
,мкм |
N |
2000 |
20000 |
||||
|
Tи, нс |
20 |
200 |
2000 |
20 |
200 |
2000 |
1.31 |
D, дБ |
|
|
|
|
|
|
1.55 |
D, дБ |
|
|
|
|
|
|
Измерения потерь в сварке по методу пяти курсоров
Измерения проводятся на длине волны =1.3 мкм. Установите последовательность подключения ВС (ВС1 + ВС2) (см. п.п 2.7.) Сварите волокна, включив режим "сварка" (с.м. п.п.2.6.). Убедитесь по рефлектограмме, что ВС1 и ВС2 сварены. Для повышения точности измерений используйте режим электронной лупы (окно) и уменьшите цену деления по оси Y. Для расположения участка рефлектограммы со сваркой посередине экрана ОР нужно изменять коэффициент усиления ФПУ и длительность зондирующего импульса. Для измерения потерь в сварном соединении необходимо использовать результаты 5 измерений (пятиточечный метод). Для этого определите с помощью курсора расстояние L3 до середины сварки. Далее необходимо провести с помощью двух курсоров измерения уровней сигналов в двух точках ВС1 (L1, A1; L2, A2) и ВС2 (L4, A4; L5, A5). Точки на ВС1 и ВС2 выбирайте так, чтобы выполнялось условие
Рекомендуется выбирать dL= 0,1 - 1 км, полагая, что длина ВС1 и ВС2 значительно больше dL. При выборе dL надо учитывать, что с уменьшением dL погрешность определения потерь в стыке растет. Целесообразно также выбирать расстояние L3–L2 и L4-L3 одинаковыми и примерно равными dL/2 рис. 10.
Рис. 10
Потери в стыке определяйте по выражению.
,
где
;
.
Результаты измерений и расчетов внесите в табл. 4
Таблица 4
№ |
Подкл |
Экспериментальные данные |
Рассчитан. величины |
|||||||||||
|
|
L1 |
L2 |
L3 |
L4 |
L5 |
A1 |
A2 |
A4 |
A5 |
ac1 |
ac |
|
s(ac) |
ac2 |
||||||||||||||
1 |
ВС1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
ВС2 |
|
|
|
|
|
|
|
|
|
|
||||
2 |
ВС1 |
|
|
|
|
|
|
|
|
|
|
|
||
ВС2 |
|
|
|
|
|
|
|
|
|
|
||||
3 |
ВС1 |
|
|
|
|
|
|
|
|
|
|
|
||
ВС2 |
|
|
|
|
|
|
|
|
|
|
||||
4 |
ВС1 |
|
|
|
|
|
|
|
|
|
|
|
||
ВС2 |
|
|
|
|
|
|
|
|
|
|
||||
5 |
ВС1 |
|
|
|
|
|
|
|
|
|
|
|
||
ВС2 |
|
|
|
|
|
|
|
|
|
|
