Определение основных параметров вс1 и вс2
2.1. Влияние параметров ОР на вид рефлектограммы
После определения типа ВС установите в режиме «Параметры» длину волны = 1.3 мкм и оптический разъем соответствующий типу световода. Подключите выбранный ВС и проверьте, что в режиме «Сварка» включен "скол". Изменяя длительность импульса, длину участка, добейтесь получения рефлектограммы, на которой видны: импульс отраженный от переднего торца ВС, участок однородного ВС, импульс отраженный от заднего торца ВС и шумы за пределами ВС. Зарисуйте полученную рефлектограммы.
Зарисуйте рефлектограммы при изменении следующих параметров ОР:
увеличив или уменьшив коэффициент усиления на две позиции (по фиксированным значениям) относительно начального значения. (зарисовав, верните начальное значение);
увеличив длительность импульса на две, три позиции (зарисовав, верните начальное значение);
увеличив число накоплений до 200000 (зарисовав, верните начальное значение).
При изменении параметров ОР учитывайте следующее:
- при изменении коэффициента усиления ФПУ отношение сигнала к шуму не изменяется;
- при увеличении длительности импульса возрастает сигнал обратного рассеяния, отношение сигнала к шуму, а отраженный импульс и шумовое напряжение практически не изменяется;
- при увеличении числа накоплений уменьшается шумовое напряжение, возрастает отношение сигнала к шуму, а сигнал обратного рассеяния не изменяется.
2.2. Определение длины ВС

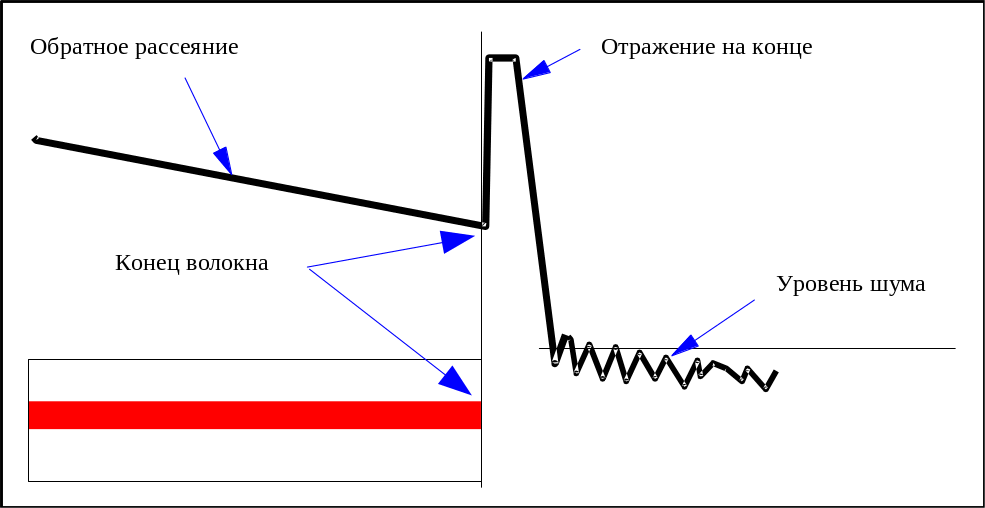

Для определения длины ВС используйте любой из двух курсоров. Длина ВС соответствует началу импульса, отраженного от конца ВС. Подводите курсор слева к импульсу отраженному от заднего торца ВС. За начало импульса принимается последняя точка, после которой начинается увеличение сигнала рис. 7 Для увеличения точности необходимо перейти в режим (окно). Для этого поместите между первым и вторым курсорами участок ВС, который необходимо увеличить и нажмите клавишу «Пробел». Точность определения расстояний возрастает с уменьшением длительности импульса. Для возвращения из режима «Окно» в пункте меню «Параметры» выберите «Обзор». Результаты измерений занесите в столбец (L) табл. 1.
Рис. 7
Таблица 1
,мкм |
ВС |
L,км |
AL1,дБ |
AL2,дБ |
dL,км |
,дБ/км |
a,дБ |
1.31 |
ВС1 |
|
|
|
|
|
|
|
ВС2 |
|
|
|
|
|
|
1.55 |
ВС1 |
|
|
|
|
|
|
|
ВС2 |
|
|
|
|
|
|
2.3. Определение коэффициента затухания
Для определения коэффициента затухания на однородном участке ВС, соответствующем наклонной прямой без событий, необходимо установить курсоры в точки, отстоящие друг от друга на определенной расстояние dL=L2-L1 , и определить в них уровни сигналов AL1 и AL2 рис. 8.
Рис. 8
Коэффициент затухания равен:
,
дБ/км
Общее затухание на однородном участке можно определить по выражению
,
дБ,
или как разность уровней сигнала между двумя курсорами, между которыми находится оцениваемый участок. Результаты измерений внести в табл. 1.
