17. Классификация междуэтажного перекрытия гражданских зданий, их конструкция

По своему конструктивному решению несущую часть перекрытий можно разделить на:‬

• ‬балочные, ‬стоящие из несущей части (‬балок) ‬и заполнения; ‬‬‬‬

• ‬безбалочные, ‬выполняемые из однородных элементов (‬плит-настилов или панелей-настилов)‬. ‬‬‬

В балочных перекрытиях несущую основу составляют балки, ‬расположенные на одинаковом расстоянии ‬друг от друга, ‬на которые укладывают элементы заполнения, ‬выполняющие ограждающие функции. ‬Балки могут быть деревянными, ‬железобетонными или металлическими.‬‬‬‬‬‬‬

Для деревянных балок есть ограничение по ширине пролета (‬комнаты)‬. ‬Их можно использовать для:‬‬‬

• междуэтажных перекрытий - ‬при ширине пролета до ‬5 ‬метров; ‬‬‬‬

• для чердачных перекрытий (‬при неэксплуатируемом чердачном помещении) ‬при ширине пролета до ‬6 ‬метров. ‬‬‬‬‬‬

‬Перекрытия из ‬железобетонных балок устраивают на пролетах от ‬3 ‬м и до ‬7,5 ‬метров. ‬Осложняется работа тем, что необходимо использовать подъемную технику. ‬Вес таких балок составляет ‬175—‬ 400 ‬кг.‬‬‬‬‬‬‬‬‬‬

Преимущества:‬

• С помощью железобетонных балок можно перекрывать большие пролеты, чем с использованием деревянных.

Недостатки:‬

• Для монтажа перекрытия по железобетонным балкам необходимо использовать грузоподьемное оборудование.

Монтаж: ‬Железобетонные балки ‬укладываются ‬на расстоянии ‬600-1000 ‬мм. ‬Заполнение межбалочного пространства устраивают в виде легкобетонных плит или пустотелых легкобетонных блоков (‬при дощатых полах или паркетных используют плиты, ‬а при полах из линолеума или паркету по бетонному основанию ‬- ‬пустотелые блоки).‬‬‬‬‬‬‬‬‬‬

Безбалочные перекрытия Представляют собой уложенные вплотную друг к другу ‬однородные элементы (‬плиты или панели) ‬или сплошную монолитную плиту, ‬которые служат одновременно и несущими, ‬и ограждающими конструкциями. ‬В зависимости от технологии выполнения безбалочные перекрытия могут быть сборными, ‬монолитными или сборно-монолитными.‬‬‬‬‬‬‬‬

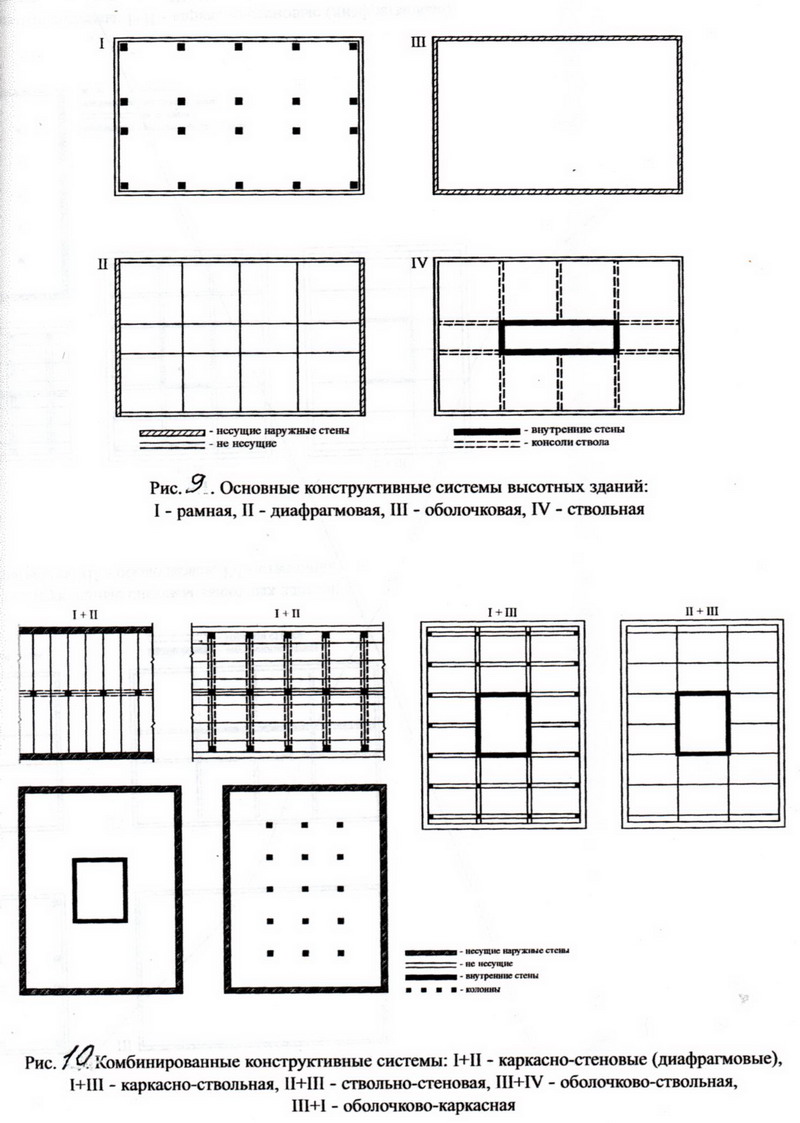

18. Основные комбинированные конструктивные системы гражданских зданий

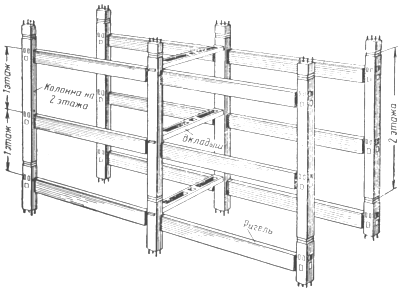

19. Конструктивные элементы сборного жб каркаса

Э лементами каркасного остова здания являются: несущие стойки или колонны, ригели и панели перекрытий и покрытий. В здании с полным каркасом все усилия и нагрузки воспринимаются колоннами, расположенными как по периметру, так и внутри здания, и передаются через фундаменты на грунт основания. В зданиях с неполным каркасом колонны по периметру отсутствуют, поэтому часть нагрузки воспринимается наружными несущими стенами, а часть — внутренним каркасным остовом, состоящим из колонн, балок и перекрытий.

Сборные железобетонные каркасы из элементов заводского изготовления являются в настоящее время основным типом каркасного остова многоэтажных зданий. В случае необходимости каркасы делают из монолитного железобетона или из стальных прокатных профилей.

Стойки или колонны сборного железобетонного каркаса принимаются высотой на один или два этажа; сечение колонн подбирается по расчету в зависимости от нагрузок. Колонны по высоте соединяются между собой сварными стыками, для чего верхние и нижние концы колонн снабжаются стальными обоймами, приваренными к арматуре. Колонны можно также соединять между собой, сваривая выпущенные концы продольной арматуры с последующим замоноличиванием стыка.
