9. Конструктивные схемы гражданских зданий
Д
етальное
представление о типах зданий дает его
конструктивная схема, характеризующая
место-положение (в плане) несущих
элементов здания.

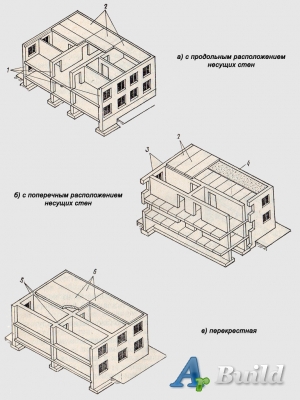

Для бескаркасных типов зданий характерны следующие конструктивные схемы:
с продольным расположением несущих стен, на которые опираются междуэтажные перекрытия;
с поперечным расположением несущих стен, где наружные стены (кроме торцевых) — самонесущие, не воспринимающие нагрузки от перекрытий;
перекрестная — с опиранием плит перекрытия (по контуру) на продольные и поперечные стены.

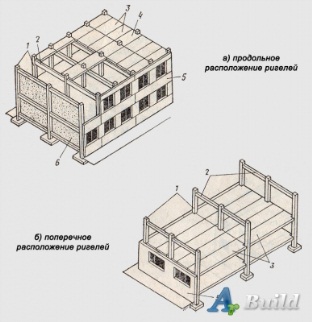

Каркасному типу зданий присущи следующие схемы:
с поперечным расположением ригелей;
с продольным расположением ригелей.
Для обеспечения пространственной жесткости зданий требуются специальные меры.
В бескаркасных зданиях пространственная жесткость обеспечивается:
в
нутренними поперечными стенами и стенами лестничных клеток, связанными с продольными (наружными) стенами;
междуэтажными перекрытиями, связывающими стены между собой и расчленяющими их на отдельные ярусы по высоте.
В каркасных зданиях пространственная жесткость обеспечивается:
многоярусной рамой;
стенами жесткости, расположенными между колоннами (на каждом этаже);
плитами-распорками, уложенными в междуэтажных перекрытиях (между колоннами);
стенами лестничных клеток и лифтовых шахт, связанных с конструкциями каркаса;
надежным сопряжением элементов каркаса в стенах и узлах.
10. Классификация жилых зданий. Тэп на стадии проектирования
Жилые здания предназначаются для постоянного или временного проживания людей (5).
Классификация жилых зданий
По своему назначению,:
жилые квартирные дома для посемейного заселения и постоянного проживания;
общежития для временного (длительного) проживания рабочих на период работы и учащейся молодежи на время учебы;
гостиницы для кратковременного проживания периодически сменяющихся контингентов приезжающих из других населенных мест;
интернаты для постоянного проживания инвалидов а престарелых
По этажности жилые дома подразделяют на:
малоэтажные (1 - 2 этажа);
средней этажности (3 - 5 этажей);
многоэтажные (6 и более этажей);
повышенной этажности (11 - 16 этажей);
высотные (более 16 этажей)
По числу квартир:
на одноквартирные (индивидуальные)
двухквартирные
многоквартирные.
Жилые многоквартирные дома по своей объемно-планировочной структуре могут быть подразделены на:
секционные ;
коридорные ;
галерейные ;
коридорно- и галерейно-секционные ;
блокированные .
По материалам несущих конструкций:
каменные;
деревянные;
смешанного типа.
11. Малоэтажные жилые здания усадебного типа их объемно-планировочные решения.
Одно- двухквартирные жилые дома с приусадебными индивидуальными участками и вспомогательными хозяйственными постройками принято называть усадебными.
Три
основных типа усадеб:
усадьба с отдельно стоящими зданиями - жилым домом и надворными постройками
усадьбы со встроенными или пристроенными к дому хоз. помещениями
усадьбы с развитой структурой плана, комплекса жилых и хоз. помещений, организованных вокруг внутреннего жилого двора
Дома с квартирами в одном уровне. Квартиры в домах этого типа могут быть 2-х, 3-х, 4-х, 5-ти комнатными.
Варианты планировки на примере 3-х комнатной квартиры:
1. Расположение хоз. помещений и главного входа со стороны бокового фасада.
2. Расположение хоз. помещений позади дома и главного входа со стороны уличного фасада.
3. Хоз. помещения вдоль боковой стороны дома и вход с угла.
4. При минимальных размерах хоз. помещений располагаются со стороны участка, а кухня у входа в дом. Общая комната имеет выход в сад.

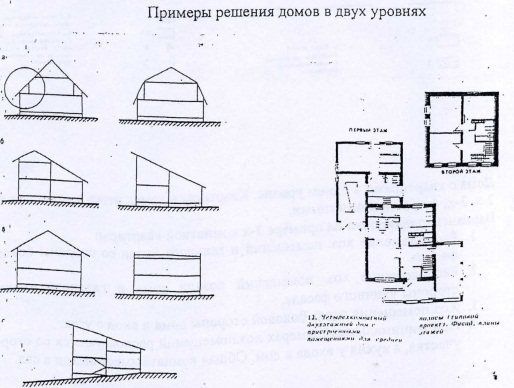

Дома с квартирами в двух уровнях. Одноквартирные дома с площадью свыше 90м2 целесообразно проектировать в двух уровнях. Такие дома принято называть домами коттеджного типа.
Первый этаж- передняя с тамбуром, общая комната, одна из спален, кухня( кухня-столовая), подсобные и хоз. помещения. Второй этаж - Спальные помещения, санузел
12. Объемно-планировочное решение многоэтажных жилых домов.
Особенности, характеризующие объемно-планировочную структуру многоэтажных жилых домов, определяются планировочными приемами группировки квартир и системой вне квартирных коммуникаций: лестнично- лифтовыми узлами, коридорами или галереями.
По этим признакам дома делятся на три больших группы: много- односекционные, коридорные, галерейные, смешанного типа
Многосекционный жилой дом компануется из секций, которые состоят, из нескольких квартир (от 2 до 10) и лестнично - лифтового узла.
Для осуществления домов различной конфигурации необходим набор 'секций ( рядовых, угловых, торцевых, поворотных и вставок различной формы).
Секции могут быть неограниченной, частично ограниченной и ограниченной ориентации.
Односекционный жилой дом. Планировка односекционных жилых домов имеет преимущество перед многосекционными. Их световая поверхность значительно больше, чем у рядовой секции, что позволяет компоновать большее число квартир, используя весь световой периметр.
Для односекционных жилых домов характерно применение разнообразных планов: в форме трилистника, квадрата, креста, треугольника, круга, и более сложных форм.
Коридорные коридорно-секционные жилые дома. Основной планировкой коридорного дома служат горизонтальные коммуникации коридоры, из которых жители попадают в свои квартиры.
Квартиры бывают в одном-, двух-, трех уровнях.
В планировке жилого дома коридорно-секционного типа совмещены : приемы планировки секционного и коридорного жилых домов.
Галерейный жилой дом по своей структуре- разновидность коридорного. Галереи можно компоновать через один, два, три этажа, при этом образуются квартиры двух, трех уровней.
