Выбор монтажных кранов по техническим параметрам
Выбор монтажных механизмов осуществляется по трем параметрам: Q, H и L. Это масса Q, которую необходимо поднять на высоту H, при этом минимальный вылет стрелы самоходного крана может быть L.
I монтажный поток- монтаж основных колонн.
Монтаж колонн крайних рядов.
Необходимая грузоподъемность крана:
Q = Qкол + Qтр = 2,76 + 0,1814 = 2,9414 т,
где Qтр = 0,1814 т - масса траверсы; Qкол = 2,76 т - масса колонны.
Необходимая высота подъема крюка:
H = hкол+ hтр +hзап = 6,9 +1,25+0,5= 10,15 м
где hзап = 0,5 м - высота запаса - зазор между верхом стакана и низом колонны;
hкол = 6,9 м - высота колонны;
hтр =1,25 м- расчетная высота траверсы ТР-8-0,4,
Получили следующие значения технических параметров крана:
- грузоподъемность Q = 2,9414 т;
- высота подъема крюка H = 10,15 м;
- вылет стрелы Lmin = 5 м.

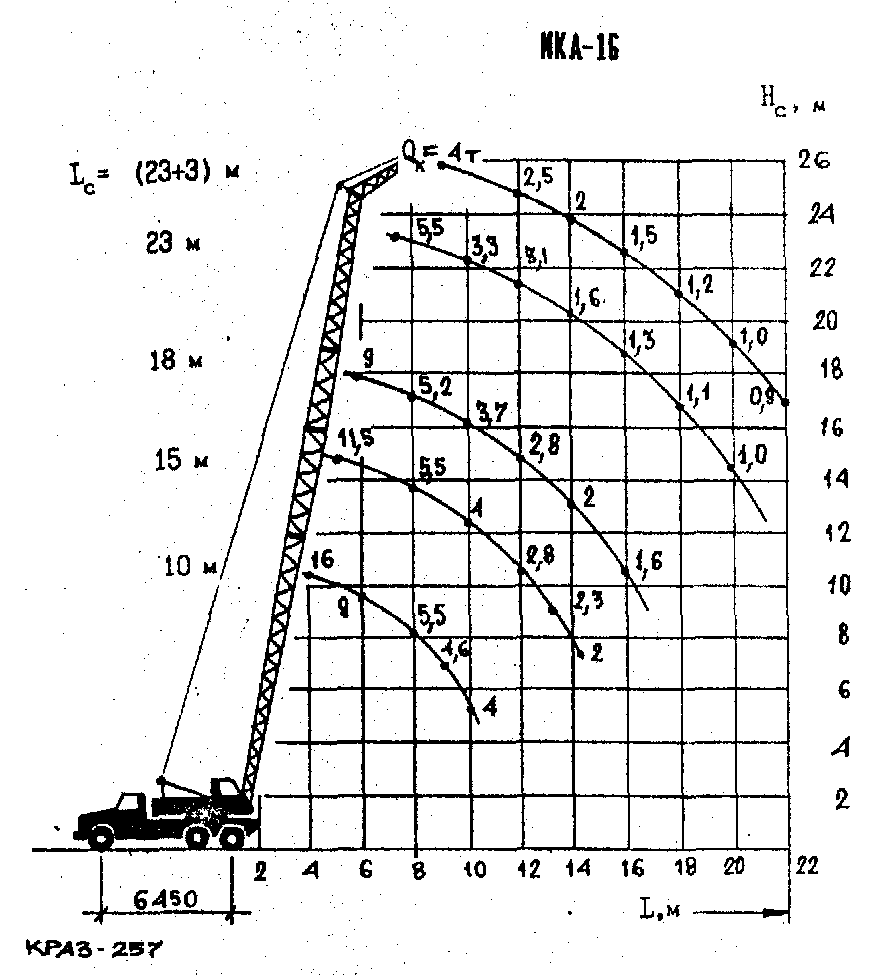

Подбираем автомобильный кран МКА-16 (при длине стрелы 15м максимальная грузоподъемность 11,5 т, задний габарит – 2,4 м; необходимая грузоподъемность 4 т при высоте подъема – 13м и вылете стрелы - 10 м,).
Монтаж колонн.
На колонну, разложенную возле фундамента, надевают опорное приспособление, стропуют траверсой и, подняв в вертикальное положение, медленно опускают в стакан фундамента, следя за совмещением рисок колонны и фундамента. Колонна выверяется по вертикали двумя теодолитами, временно закрепляется кондукторами и стык замоноличивается бетоном М 300. В процессе бетонирования осуществляют уплотнение бетона стыка глубинным вибратором ИВ-75. По достижении бетоном стыка 70% проектной прочности кондуктор снимают и оставшиеся гнезда заделываются бетоном.
№ п.п. |
Наименование и назначение |
Инвентарный номер |
Эскиз |
Грузо-подъемность, т |
Расчетная высота, м |
Кол-во, шт |
Масса т |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
2 |
Траверса Тр-8-0,4 для монтажа колонн сечением 500х500, 400х400мм с монтажными отверстиями диаметром 50мм. |
3629 |
|
8 |
1,25 |
2 |
0.1814 |
8 |
Одиночный кондуктор для монтажа колонн в стаканы фундаментов |
546 |
|
- |
1,25 |
2 |
0,118 |
|
|
|
|
|
|
|
|
II монтажный поток и стропильных ферм,
Монтаж стропильных ферм.
Необходимая грузоподъемность крана для монтажа фермы:
Q = Q ф + Q стр = 14,8 + 0,513 = 15,313 т
где Q ф = 14,8т - масса стропильной фермы; Q стр = 0,513 т - масса траверсы ТР-20-5.
Необходимая высота подъема для монтажа стропильной фермы:
Hкр = hкол + hсф + hтр = 8,1 + 3,3 + 1,2 =12,5 м
где hзд = 8,1 м - высота колонн крайнего ряда;
hпф = 3,3 м – высота стропильной фермы;
hстр = 1,2 м - высота траверсы;
гусеничный кран МКГ-25 (при длине стрелы 17,5м максимальная грузоподъемность 20 т, высота подъема крюка – 17м, вылет стрелы - 4 м;
при вылете 6 м грузоподъемность 13,5 т и высота подъема крюка 16,6м;
