Розробка структурної схеми адресного ядра

Пам'ять мікро ЕОМ звичайно будується з блоків пам'яті різного типу: блоків оперативної пам'яті динамічного (DRAM), статичного (SRAM) типу, однократно програмовані ПЗП (PROM), електрично-програмовані ПЗП (EPROM).

Ці блоки підключаються до системної шини мікро ЕОМ за допомогою ліній сигналів адреси, даних і управління.

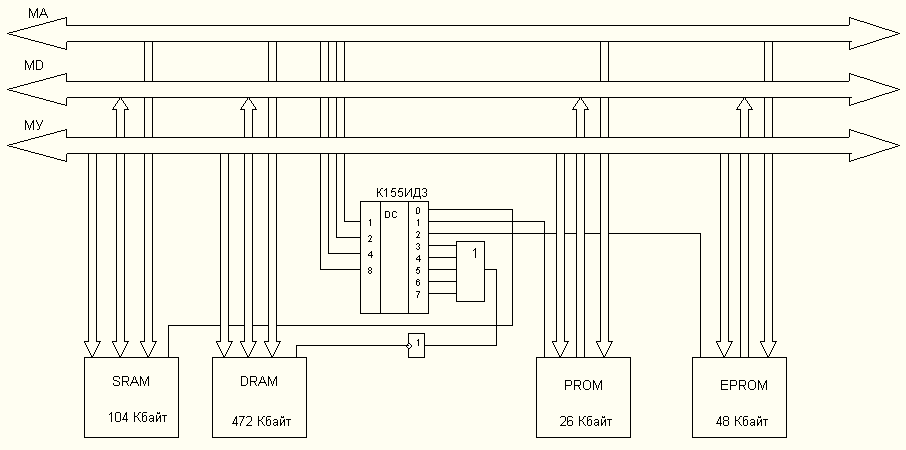

З урахуванням сказаного, структурна схема ядра мікро-ЕОМ має вигляд (наприклад для варіанту №7 (23)):

Карта розподілу адресних полів

Об'єм адресного простору становить. Розподіл адресного простору робиться так. За допомогою старших розрядів магістралі адреса ми уявно розбиваємо наш адресний простір на 8 рівних части по 128 Кбайт в кожній, потім в першу частину записуємо статичну пам’ять, в другу однократно програмовану пам’ять, в третю програмування якої відбувається за допомогою ультрафіолету, в лишив шийся простір записуємо динамічну пам’ять. Потім знаходимо граничні адреси кожної з полів в які ми записали нашу пам’ять.

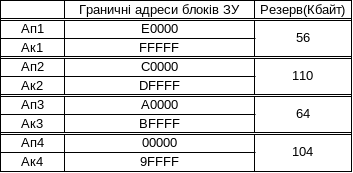

Табл.1 – Граничні адреси блоків пам’яті.

Розробка пзп однократного запису (prom)

Згідно з завданням потрібно набрати 18Кбайт пам’яті. За допомогою довідника вибираємо мікросхеми, дивимося на її параметри: інформаційна ємність, час реакції, напруга. Згідно з цих параметрів вибираємо дві мікросхеми КР556 РТ16 і КР556РТ7, потім з магістралі адреси заводимо на вхід мікросхем адреси, а з виходу заводимо провідники на магістраль даних.

За допомогою дешифратора ми будемо керувати нашою пам’яттю. На вхід дешифратора заводимо старші адреси з магістралі адреса а на вихід заводимо провідники, які підуть на керуючі ніжки мікросхеми.

Розробка озп статичного (sram)

Згідно з завданням мені потрібно набрати 72Кбайт пам’яті. За допомогою довідника вибираємо мікросхему, дивимося на її параметри: інформаційна ємність, час реакції, напруга. Згідно з цих параметрів вибрали дві мікросхему КР537РУ17, ця пам’ять відрізняються від PROM тим, що у неї є ніжка якою ми контролюємо що нам робити: читати чи писати дані. Потім з магістралі адреса заводимо на вхід мікросхем адреси, а з виходу заводимо провідники на магістраль даних.

За допомогою дешифратора ми будемо керувати нашою пам’яттю. На вхід дешифратора заводимо старші адреси з магістралі адреса а на вихід заводимо провідники які підуть на керуючі ніжки мікросхеми.

Розробка озп динамічного (dram)

Згідно з завданням мені потрібно набрати 472Кбайт пам’яті. За допомогою довідника вибираємо мікросхему, дивимося на її параметри: інформаційна ємність, час реакції, напруга. Згідно з цих параметрів вибрали дві мікросхеми КР565РУ7В, КР565РУ6Д і КР565РУ5Б, ця пам’ять відрізняються від PROM тим, що у неї є ніжка якою ми контролюємо що нам роБІТи: читати чи писати дані. Потім з магістралі адреса заводимо на вхід мікросхем адреси, а з виходу заводимо провідники на магістраль даних.

За допомогою дешифратора ми будемо керувати нашою пам’яттю. На вхід дешифратора заводимо старші адреси з магістралі адреса, а на вихід заводимо провідники, які підуть на керуючі ніжки мікросхеми.

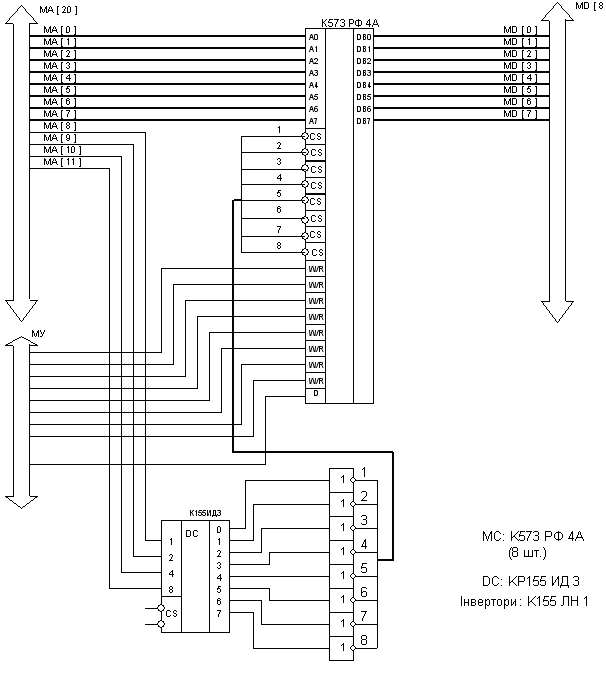

Розробка пзп багатократного ультрафіолетового запису (еprom)

Потрібно набрати 64Кбайт пам’яті. За допомогою довідника вибираємо мікросхему, дивимося на її параметри: інформаційна ємність, час реакції, напруга. Згідно з цих параметрів вибрали дві мікросхему КР573РФ7А, ця пам’ять відрізняються від PROM тим, що у неї є «ніжка» (вивід), якою ми контролюємо що нам роБІТи: читати чи писати дані. Потім з магістралі адреси заводимо на вхід мікросхем адреси, а з виходу заводимо провідники на магістраль даних. За допомогою дешифратора ми будемо керувати нашою пам’яттю. На вхід дешифратора заводимо старші адреси з магістралі адреса, а на вихід заводимо провідники, які підуть на керуючі ніжки мікросхеми.
