1. Задание

Для трехфазного трансформатора по данным таб.1 необходимо определить:

1. Число витков обмоток в сердечнике.

2. Первичное и вторичное линейное напряжение.

3. Линейные коэффициенты трансформации.

4. Первичный и вторичный ток.

5. Линейный и фазный токи при указанном способе соединения обмоток.

6. Начертить схему соединения обмоток трансформатора для своего варианта.

Вариант задания выбрать из таблицы 1

(задание выбираются по последней цифре варианта).

Таблица 1

Наименование величин	Един. изм.	Последняя цифра в варианте
		1	2	3	4	5	6	7	8	9	10
Номинальная мощность, Sн	кВт	320	180	100	50	1000	560	750	1000	10	100
Фазное напряжение первичной обмотки, U1ф	кВ	3,47	3,47	10	6	35	20,2	35	3,47	3,47	6
Коэффициент трансформации, Кф		8,67	12	19	26	5,55	69	40,5	15	8,67	20,8
Напряжение обмоток, Uо	В	9	11	12	6	9,5	8,5	12	10,5	13,5	12,5
Схема соединения обмоток		Y/Δ	Y/Y	Δ/Δ	Δ/Y	Δ/Δ	Y/Δ	Δ/Y	Y/Y	Y/Δ	Δ/Y
Частота питающей сети, f	Гц	50	50	50	50	50	50	50	50	50	50

2. Предварительная подготовка

Преобразование 3-х фазного тока одного напряжения в 3-х фазный ток другого напряжения можно осуществить или при помощи группы из 3-х однофазных трансформаторов, или одного 3-х фазного.

Трехфазные трансформаторы изготавливаются в виде отдельных однофазных трансформаторов, объединенных в группу при повышенной мощности (свыше 60000 кВА). Такой тип получил название - трансформатор с раздельной магнитной системой. Трансформатор, у которого обмотки расположены на трех стержнях, называется трансформатором с объединенной магнитной системой.

На каждом стержне трехфазного трансформатора размещаются обмотки высшего и низшего напряжения одной фазы. Стержни соединяются между собой ярмом сверху и снизу. Начала фаз обмоток высшего напряжения обозначаются прописными буквами

А, В, С, а концы фаз - X, Y и Z. Если обмотка высшего напряжения имеет выведенную нулевую точку, то этот зажим обозначается буквой.

О - вывод нулевой точки. Начала фаз обмоток низшего напряжения обозначаются строчными буквами

a, b, с, а концы фаз - х, у, z; о - вывод нулевой точки. Трехфазные трансформаторы имеют 3-х стержневой сердечник, на каждом стержне находятся первичная и вторичная обмотки. Они соединяются на звезду Y, или на треугольник .

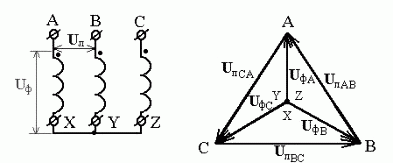

Способ соединения "звезда".

Рис. векторная диаграмма напряжений и условное обозначение схемы соединения обмоток трансформатора.

Точка на схеме трансформатора обозначает конец вектора ЭДС или начало обмотки. При соединении звездой линейные (I_л) и фазные токи (I_ф) одинаковы, потому что для тока, проходящего через фазную обмотку, нет иного пути, кроме линейного провода. Линейные напряжения (U_л) больше фазных (U_ф) в раза.

Соединение в звезду выполняется с нулевым выводом или без него, что является достоинством схемы соединения

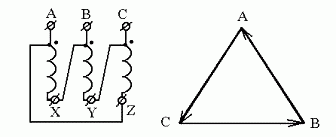

Соединение в "треугольник":

При соединении треугольником U_л = U_ф, потому что каждые два линейных провода присоединены к началу и концу одной из фазных обмоток, а все фазные обмотки одинаковы. Линейные токи

Мощности при соединениях звездой и треугольником определяются выражениями:

Полная

активная

реактивная

где - угол сдвига фаз между напряжением и током.

Соединения обмоток 3-х фазных трансформаторов:

1. - когда первичная и вторичная обмотки соединены на ;

2. - первичная обмотка соединена на Y, а вторичная на ;

3. - обе на ;

4. - первичная на , а вторичная .

Трехфазные трансформаторы имеют коэффициент трансформации группы:

и коэффициент трансформации трансформатора:

, - линейные напряжения первичной и вторичной обмоток;

, - фазные напряжения первичной и вторичной обмоток.
