ЗМІСТ

1.	Завдання на курсовий проект…………………………………………………	4
2.	Вимоги до розрахунково-пояснювальної записки проекту…………………	5
2.1	Оформлення розрахунково-пояснювальної записки………………………………	5
2.2	Зміст розрахунково-пояснювальної записки………………………………………	5
3.	Рекомендації до загального розрахунку крана……………………………….	9
3.1	Вибір конструктивної схеми і розмірів основних частин крана………………	9
3.2	Орієнтовний розрахунок ваги крана та його окремих елементів……………	9
3.3	Визначення координат центру ваги крана………………………………………	9
3.4	Визначення навантажень різних станів на кран…………………………………	10
3.5	Забезпечення стійкості крана за різних станів навантаження………………	11
4.	Рекомендації до розрахунку кранових механізмів……………….…………...	12
4.1	Загальний розрахунок механізму підіймання вантажу…………………………	12
4.2	Загальний розрахунок механізму пересування крану……………………………	13
4.3	Загальний розрахунок механізму повертання крану……………………………	15
4.4	Загальний розрахунок механізму підіймання стріли……………………………	16
4.5	Загальний розрахунок механізму пересування вантажного візка……………	21
5.	Рекомендації до розрахунків на міцність деталей складальних одиниць…………………………………………………………………………	24
6.	Рекомендації до складання списку літератури………………………………	24
7.	Специфікації на складальні креслення………………………………………	24
8.	Вимоги до графічної частини проекту…………………………….…………	24
	Список літератури………………………………………………………………	26
	Додатки…………………………………………………………………………	27

Робота над курсовим проектом сприяє поглибленому вивченню теоретичних положень дисциплін “Вантажопідйомна, транспортуюча та транспортна техніка” і “Вантажопідйомна техніка”, набуттю навичок розрахунку і конструювання складальних одиниць та деталей підйомно-транспортних машин, закріпленню знань з оформлення машинобудівних креслень, допомагає у підготовці до екзамену з даного курсу.

У даних методичних вказівках викладено вимоги й подано пояснення з окремих частин проекту. Посилання на літературні джерела у тексті подані в квадратних дужках.

Завдання на курсовий проект видає викладач кожному студентові індивідуально. Курсовий проект складається з розрахунково-пояснювальної записки та графічної частини. Оформлення проекту має відповідати діючим стандартам; у разі відхилення від них проект підлягає переробці.

Студенти виконують розрахункову та графічну частини проекту в аудиторії на практичних заняттях, у процесі індивідуальних занять під контролем викладача та в години передбачені для самостійної роботи позааудиторно.

Викладач здійснює постійний контроль за графіком виконання курсового проекту як на заняттях, так і на спеціально призначених консультаціях.

При визначенні загальної оцінки захисту курсового проекту враховуються:

а) точність розрахунків і змістовність пояснень до них;

б) доцільність прийнятих конструктивних рішень;

в) правильність і якість виконання графічної частини проекту;

г) якість захисту курсового проекту (відповіді на запитання).

Темами курсових проектів, крім наведених у методичних вказівках, можуть бути стрілові самохідні, мостові та козлові крани, механічні транспортуючі машини (конвеєри та елеватори).

1. Завдання на курсовий проект

Теми завдань на курсовий проект охоплюють найпоширеніші у будівельному виробництві вантажопідйомні машини – баштові крани.

Тема І. Кран баштовий з поворотною баштою і зі стрілою, що підіймається (рис. 1.1).

Тема ІІ. Кран баштовий з неповоротною баштою і зі стрілою, що підіймається (рис. 1.2).

Тема ІІІ. Кран баштовий з поворотною баштою і горизонтальною стрілою (рис. 1.3).

Тема ІV. Кран баштовий з неповоротною баштою і горизонтальною стрілою (рис. 1.4).

Позначення на рис. 1.1 – 1.4: А – виліт, що є відстанню між віссю повертання крану та віссю підвісу вантажу; Н – висота підіймання при найбільшому вильоті.

Варіант завдання на проект включає в себе варіант механізму крана, який підлягає детальній конструкторській розробці:

1 – Механізм підіймання вантажу (вантажна лебідка);

2 – Механізм пересування крана;

3 – Механізм повертання;

4 – Механізм підіймання стріли (стрілова лебідка);

5 – Механізм пересування вантажного візка (тягова лебідка).

Невідємною складовою частиною проекту є розробка таких пристроїв як гакова підвіска та вантажний візок. Вантажозахоплювальний пристрій – гакова підвіска підлягає розробці для тем І і ІІ, а вантажний візок – для ІІІ та ІV.

Варіанти вихідних даних для розрахунків наведені в табл. 1.1.

Наприклад, якщо завдання на проект позначається комбінацією цифр І–3–8, то слід розуміти, що темою проекту є кран баштовий з поворотною баштою і зі стрілою, що підіймається; детальній конструкторській розробці підлягають механізм повертання крана та гакова підвіска; вихідні дані для розрахунків вибирають за варіантом 8 з табл. 1.1.

2. Вимоги до розрахунково-пояснювальної записки проекту

2.1 Оформлення розрахунково-пояснювальної записки

Обсяг розрахунково-пояснювальної записки становить 35-45 сторінок рукописного тексту (25-35 сторінок тексту комп`ютерного набору), написаного на одному боці стандартного аркуша формату А4 (210297 мм). Зліва залишають поля 25 мм для скріплення. Записка повинна містити повний обсяг розрахунків, супроводжуваних у необхідних випадках розрахунковими схемами та епюрами зусиль; обґрунтування прийнятих конструкторських рішень та ескізи розробок деталей. Використані в розрахунках формули повинні мати легенду (треба їх складові розшифровувати і вказувати розмірності). Числові значення величин підставляють у формули, а потім без проміжних розрахунків наводять остаточний результат. При використанні формул, графіків і таблиць необхідно давати посилання, на відповідні літературні джерела.

Всі сторінки розрахунково-пояснювальної записки слід пронумерувати внизу по центру. Остаточно оформлені розрахунки і титульний аркуш установленої форми, підписаний автором курсового проекту (додаток 1), необхідно скріпити.

2.2 Зміст розрахунково-пояснювальної записки

1. Зміст (складається після виконання всього проекту);

2. Вихідні дані до проекту (табл. 1.1);

3. Загальний розрахунок крана;

4. Загальні розрахунки кранових механізмів;

5. Розрахунки на міцність деталей складальних одиниць;

6. Список літератури;

7. Додаток – специфікації до складальних креслень.

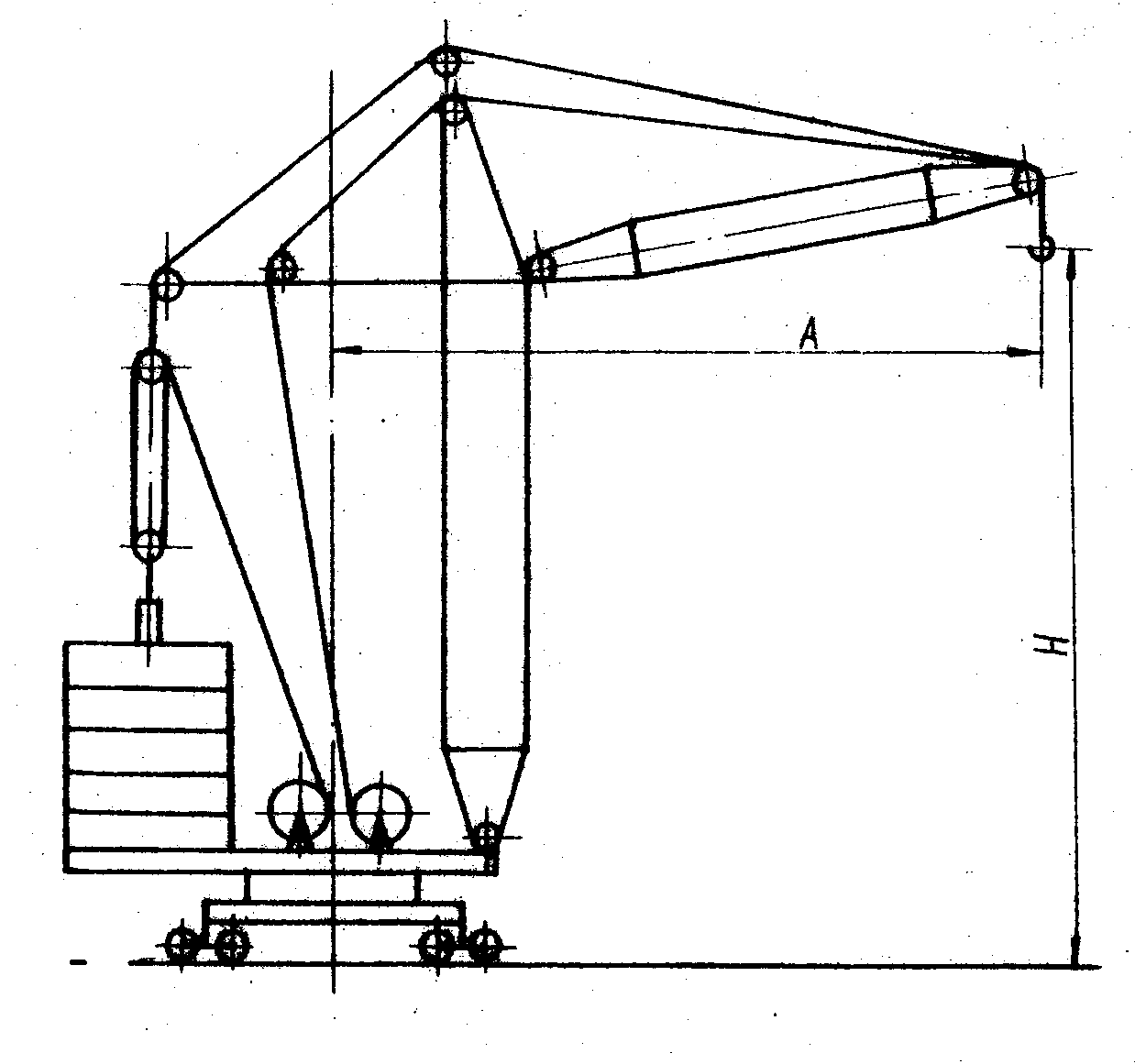

Рис. 1.1 Кран баштовий з поворотною баштою

і зі стрілою, що підіймається

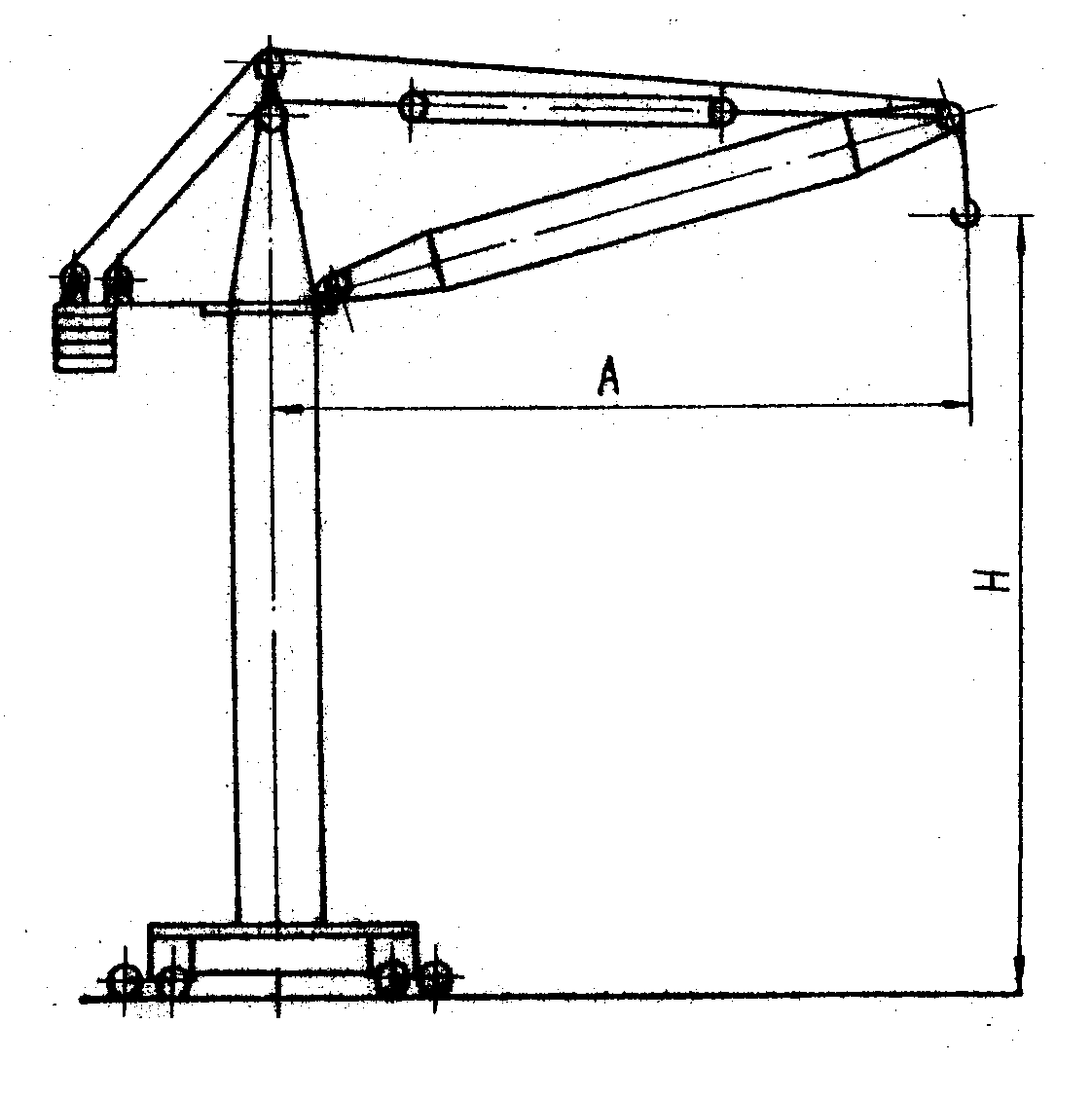

Рис. 1.2 Кран баштовий з неповоротною баштою

і зі стрілою, що підіймається

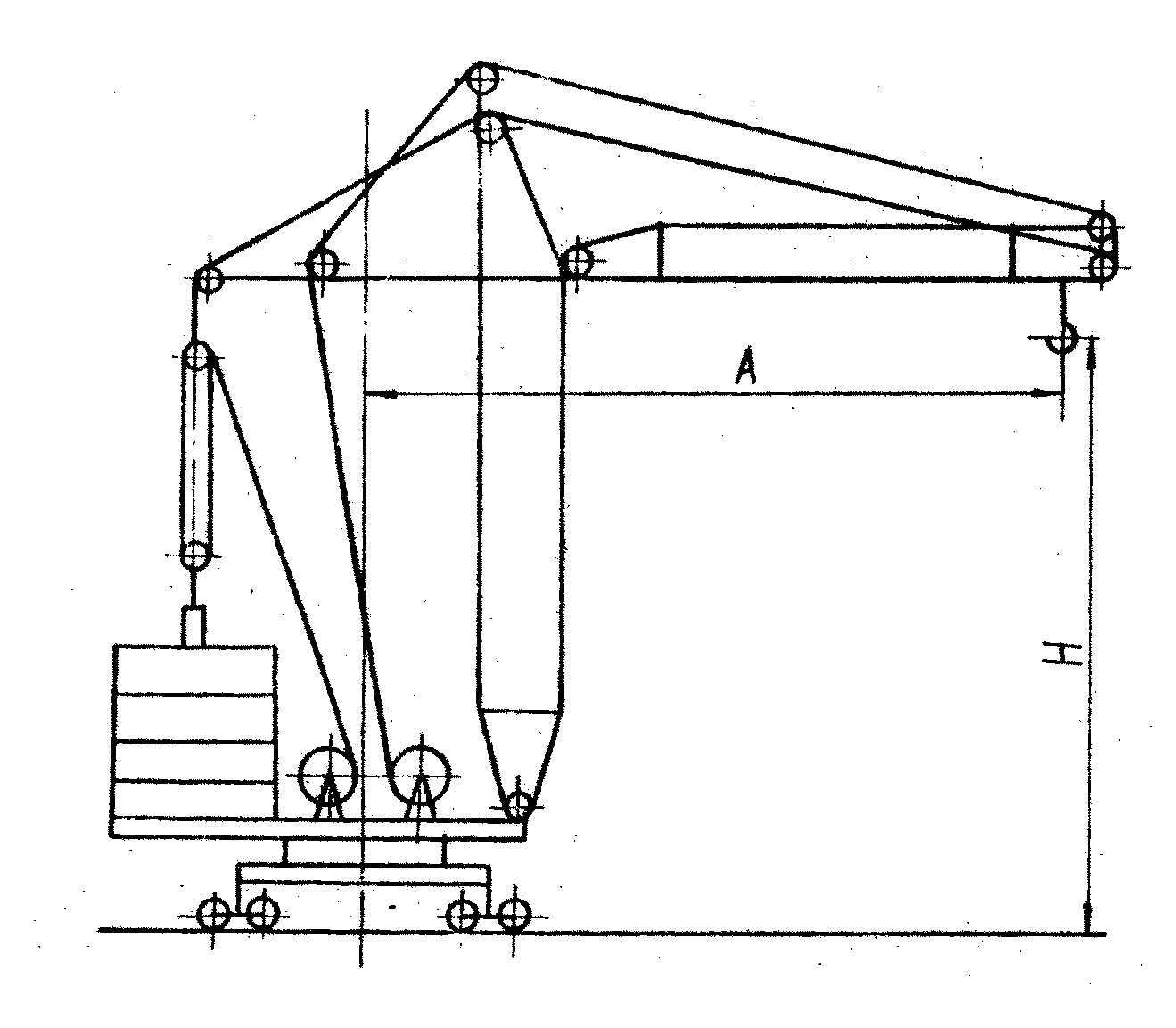

Рис. 1.3 Кран баштовий з поворотною баштою

і горизонтальною стрілою

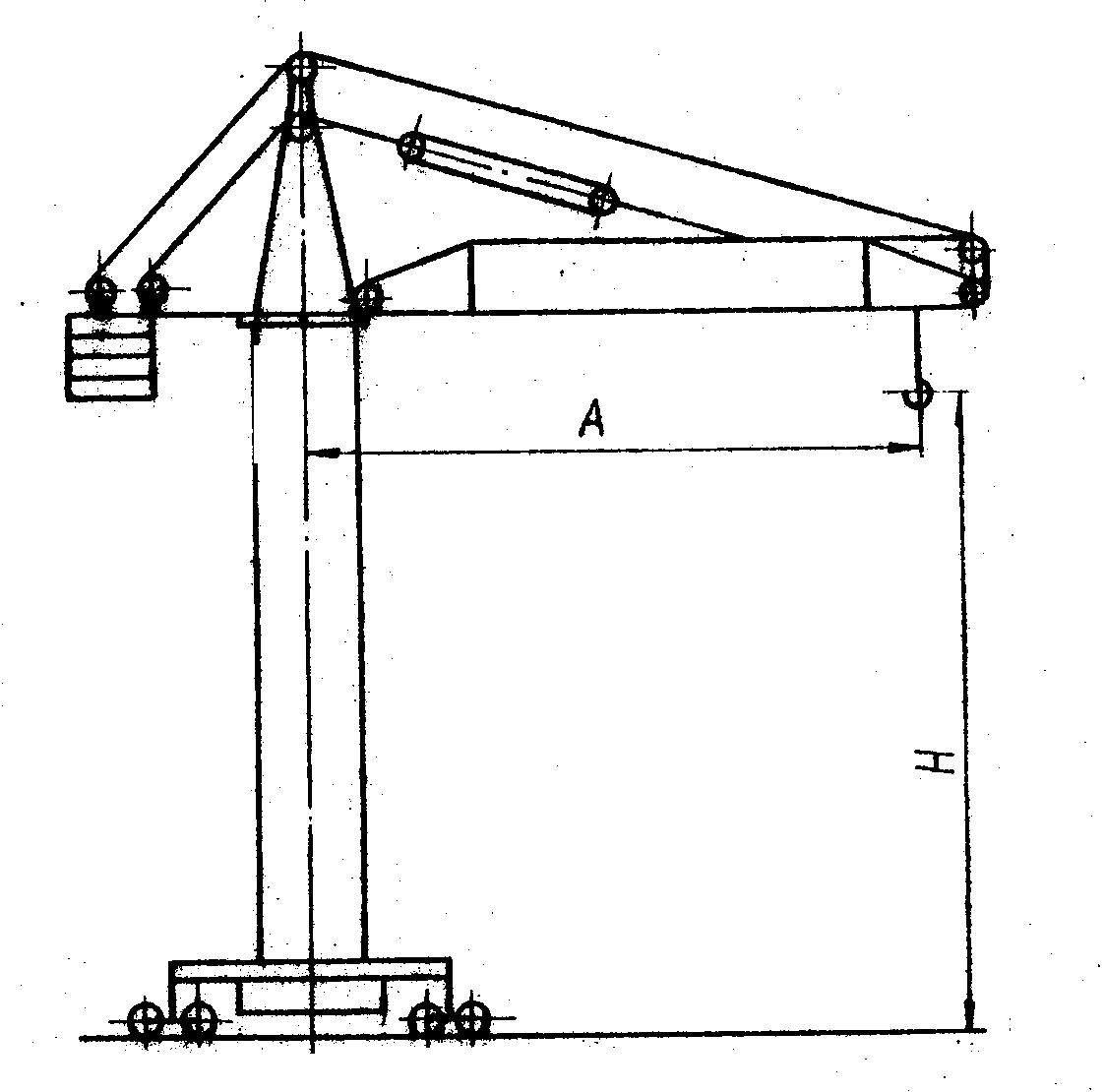

Рис. 1.4 Кран баштовий з неповоротною баштою

і горизонтальною стрілою
