5. Подбор механического оборудования насосной станции.

5.1. Подбор основных насосов и анализ их работы в сети.

Основные насосы назначаем по расчетной подаче Q_н и расчетному напору Н_н. Учитывая то, что основные насосы при работе на водоводы включаются параллельно, то расчетная подача насоса определяется по формуле:

q_н = , л/с (5.1)

где z – количество насосов.

Q_нc=589,17 л/с.

Количество рабочих насосов рассчитывается табличным способом при подборе насосов по каталогам.

Таблица 5.1. – К подбору насосного оборудования.

Номер варианта	Кол-во насосов	Подача насоса qн,л/с (м3/ч)	Марка насоса	Напор насоса Н,м	КПД,%	∆h,м
а	2	294,59(1060,51)	Д800-57	40	69	7,7
б	3	196,39(707,01)	Д800-57	60	82	4,5
в	4	147,29(530,25)	–	–	–	–
г	5	117,83(424,20)	Д500-36	42	80	4,2

Окончательно выбираем насос Д500-36 с диаметром рабочего колеса Д_р=500 мм и количеством оборотов n=980об/мин, так как его напор ближе к напору насосной станции и больше КПД.

Технические характеристики насоса Д500-36:

• Подача , м³/ч (л/с) 500 (140)

• Напор, м 36

• Частота вращения, об/мин 980

• Допускаемый кавитационный запас, м 5

• Мощность насоса, кВт 72

• КПД, % 80

• Диаметр рабочего колеса, мм 500

• Масса насоса, кг 728

• n=6

• Всасывающий патрубок: D=250 мм; D₁=335 мм; D₂=405 мм; d=27 мм; n=12

• Нагнетательный патрубок: D₃=200 мм; D₄=295 мм; D₅=335мм; d₁=23 мм; n=12

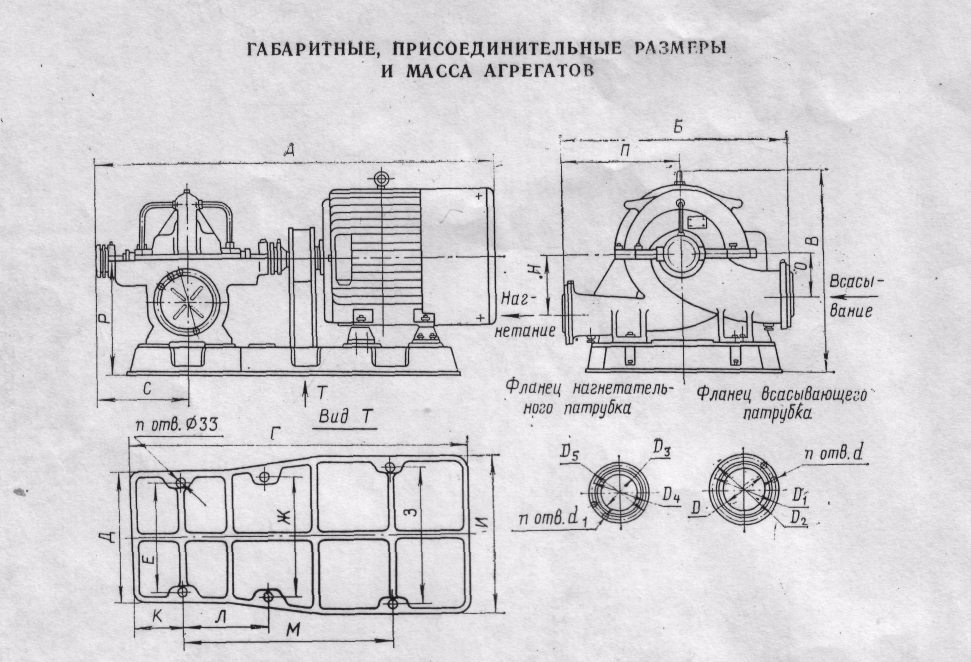

Рисунок 5.1. – Габаритные, присоединительные размеры и масса агрегатов.

Из каталогов насосов для выбранного насоса определяются координаты характеристик Q-H, Q-η.

Таблица 5.2. – Координаты характеристик насоса марки Д500-36 при D_р.к.=525мм.

Q,л/с	0	25	50	75	100	125	150	175
H,м.	39	41	44	44	43	40	36	32
η,%	0	33	58	70	78	80	80	75
Q1+2+3+4+5,л/с.	0	125	250	375	500	625	750	875

На основании таблицы 5.2 на фоне характеристики сети (рисунок 4.1.) строим характеристику насосов Q-H, Q-η.

Делаем анализ построенных характеристик насосов. Если значение параметров т. А_ф (фактическая режимная точка) превышает значение параметра в т. А_р (режимная точка) более чем на 3%, то следует привести их в соответствие путём обточки рабочих колёс.

δ = < 3 %. (5.2)

где – фактическая подача насосов (снимается по графику), л/с;

– расчётная подача насосной станции, л/с.

т. А_ф(614,97;40,3) и т. А_р (589,17;39,53)

δ = > 3 %.

Так как погрешность больше 3-х%, то следует выполнить обточку рабочего колеса.
