7.3.Проектирование здания насосной станции в вертикальной плоскости.

7.3.1.Подбор подъемно – транспортного оборудования.

Количество подъемно-транспортного оборудования и схема его работы при монтаже (демонтаже) насосных агрегатов или арматуры зависят от расположения машинного зала относительно поверхности земли, от вида транспорта, на котором насосы и арматура подаются к насосной станции, от размеров монтажных площадок и проёмов ворот.

Грузоподъемность подъемно- транспортного оборудования назначают по массе наибольшей монтажной единицы с учетом 10% надбавки и определяется:

m = 1,1· m_ед , кг (7.6)

где m_ед – наибольшая масса монтируемого оборудования, в нашем случае равная 2550 кг.

Тогда: m = 1,1· 2550=2805 кг

По таблице 18[3] принимаем мостовой кран с электроприводом. Выписываем его характеристики в таблицу 7.1.

Таблица 7.1. – Технические характеристики мостовой кран с электроприводом.

Длина крана L,м	Грузоподъем-ность ,т	Пролёт Lп, м	Размеры , мм						Мощность электродвигателя, кВт		Масса крана ,кг
			Н	h1	l1	l2	B	С
11-32	5	9	1650	50	1100	300	5000-6500	3500-5000		2,7		13,6-33,3

7.3.2. Определение строительной высоты здания насосной станции.

Высоту надземной части здания насосной станции определяем по формуле:

Н_стр = h_тр + 0,5 + h_гр + h_ст + (h₁ + H)+ 0,1 (7.7)

где h_тр – высота грузовой платформы трансформаторного средства, в нашем

случае равная 1370 мм;

h_гр – высота перемещаемого груза равна высоте насосного агрегата 1,045, м;

h_ст – высота страповки, принимаем 1 м;

(h₁ + H) – размер подъемно- транспортного оборудования при полном вытягивании грузового торса, м;

0,5 – минимальное расстояние между установленным и перемещаемым оборудованием, м;

Подставляя все необходимые данные в формулу, получаем:

Н_стр = 1,37+0,5+1,045+1+(1,65+0,05)+ 0,1= 5,72 м.

Величину высоты верхнего строения округляем до ближайшей стандартной: Н_стр = 5,4 м.

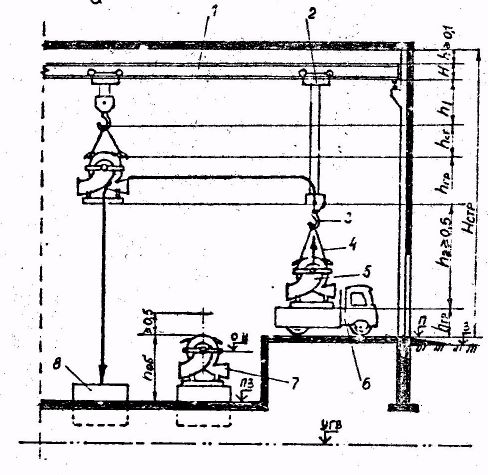

Схема к определению строительной высоты здания представлена на рисунке 7.3.

Рисунок 7.3. – Схема к определению строительной высоты здания.

1 – балка крана; 2 – тяговая тележка; 3 – грузовой крюк; 4 – стропы; 5 – перемещаемый насос; 6 – транспорт; 7 – установленное оборудование; 8 – фундамент под насос.

7.4. Подбор вспомогательных насосов.

В данном курсовом проекте насосы запроектированы под залив. Поэтому в подборе вакуум-насосов нет необходимости.

Отметка уровня грунтовых вод определяется:

УГВ= З – h_гр , м. (7.8)

где h_гр – глубина залегания грунтовых вод, равная 4,2м.

УГВ=137 – 4,2=132,8 м.

УГВ = 132,8м < _{приямка} = 137 – 3,54 = 133,46 м, следовательно дренажные насосы подбирать не надо.
