5.6. Монтажная схема насосного агрегата.

Данный пункт содержит графическое изображение насосного агрегата.

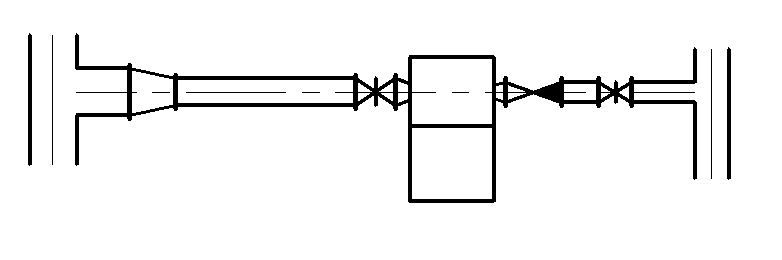

Рисунок 5.3. – Монтажная схема насосного агрегата.

1 – насосный агрегат; 2 – переход; 3 – обратный клапан; 4 – монтажная вставка; 5 – задвижка;6 – нагнетательный трубопровод; 7 – нагнетательный коллектор; 8 – переход; 9 – задвижка; 10 – всасывающий трубопровод; 11 – переход; 12 – всасывающий коллектор.

6. Электрическое оборудование насосной станции.

6.1. Подбор электродвигателей к основным насосам.

Необходимую мощность электродвигателя определяем по формуле:

Р = ·k , кВт (6.1)

где Q_max – максимально возможная подача одного насоса по схеме проектируемой насосной станции, м³ /с;

Н_max – напор соответствующий Q_max;

Величины Q_max и Н_м определяем по графику совместной работы насосов и водовода (см. рисунок 4.1): Q_max = 168,09 л/с =0,1681 м³/с, Н_max= 31,81 м.

– КПД насоса (см. рисунок 4.1), = 0,77;

– КПД передачи (при соединении насоса с электродвигателем жесткой муфтой = 1,0).

k – коэффициент запаса мощности, принимаемый по таблице 4.4.[1],первоначально принимаем k = 1.

Р = =68,13 кВт

По полученной мощности Р=68,13 кВт по таблице 4.4.[1] принимаем k=1,15. Тогда мощность электродвигателя при k =1,15:

кВт

Далее по полученному значению мощности (Р=78,34 кВт) по каталогу подбираем электродвигатель и его габаритные размеры. Таким образом, к насосу Д500 – 36 подбираем электродвигатель марки А3-315S-6 мощностью 110 кВт.

Габаритные размеры агрегата представлены в таблице 6.1, а схема на рисунке 5.1.

Таблица 6.1 – Габаритные размеры насосного агрегата.

А	Б	В	Г	Д	Е	Ж	З	И	К	Л	М	Н	О	П	Р	С		n		Масса,кг
мм																			насоса		агрегата
2170	1258	1045	1960	840	755	755	755	825	325	605	1210	335	243	648	630	521		6		728		1727

6.2. Расчет мощности и подбор силовых трансформаторов.

Необходимая для насосной станции мощность трансформаторов S определяется мощностью приводных электродвигателей основной группы насосов, мощностью электродвигателей других механизмов (задвижек, подъемного оборудования, вспомогательных насосов и др.).

Определяется по формуле:

,кВА (6.2)

где k – коэффициент спроса на мощности, зависящий от числа работающих

одновременно электродвигателей (при пяти и более работающих

электродвигателях k = 0,7);

p_дi – мощность подобранного электродвигателя, кВт;

η_дi – КПД электродвигателя, принимаемый по мощности, т.к более 50 кВт,

то η_дi = 0,92;

соsφ – коэффициент мощности электродвигателей (соsφ = 0,9-0,93);

(10…50) – нагрузка от вспомогательного оборудования и осветительных

приборов, кВт.

Т.к производительность насосной станции большая Q_сут.max=42000 м³/сут, то принимаем нагрузку от вспомогательного оборудования и осветительных приборов равную 50 кВт.

кВА

По таблице 7.1 [1] принимаем два трансформатора мощностью 400 кВт.

При выходе из строя одного трансформатора допускается временная нагрузка оставшегося до 40 % его номинальной мощности. Перегрузка другого рабочего трансформатора составит:

S = = = 1,29 1,4

Т.к условие выполняется, следовательно трансформаторы подобраны правильно.

Из таблицы 7.1 [1] выписываем предварительные размеры камер для трансформаторов:

-высота камеры 3,6 м;

-вкатывание узкой стороной:

глубина камеры 3,5 м;

ширина камеры 2,3 м;

-вкатывание широкой стороной:

глубина камеры 3,0 м;

ширина камеры 3,5 м.
