Вибровозбудители фрикционно-планетарного типа с наружной(а) и внутренней обкаткой(б)

Вибронаконечники глубинных вибровозбудителей с вынесенным электродвигателем

До 18000 об/м,300Гц

1 – шпиндель

2 – шарнир

3 – вал

4 – корпус

5 – дебаланс

6 - деталь

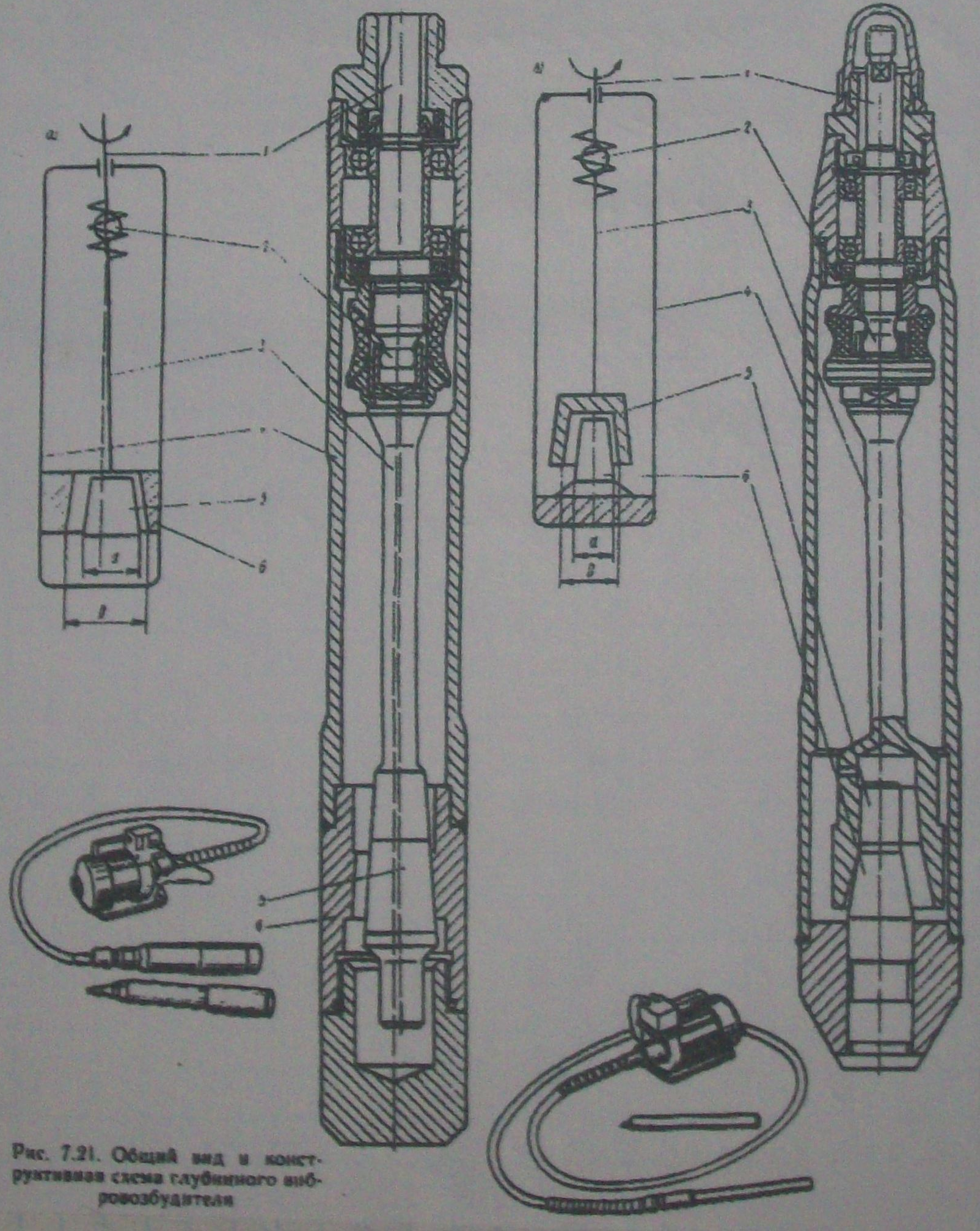

Вал глубинного дебалансного вибровозбудителя приводится во вращение от вынесенного двигателя и опирается на подшипники, установленные в его корпусе. При вращении нала с небалансом   возникают   круговые колебания при параллельном движении оси вибровозбудителя, которые через подшипники передаются корпусу и через него бетонной смеси.

Вопрос №10: Какая область применения (степень крупности заполнителей бетонной смеси и армированности конструкций) глубинных вибровозбудителей дебалансного и фрикционно-планетарного типа?

Ответ:

Глубинные возбудители дебалансного типа:

Применяются для уплотнения тяжелых бетонных смесей с крупным заполнителем, укладываемых в неармированные и малоармированные монолитные конструкции.

Вибровозбудители фрикционного планетарного типа эффективно применять для уплотнения бетонных смесей с мелким заполнителем. Дают возможность получения 2х слойной виброщели с применением дебалансов.

Бетонные смеси с крупными фракциями заполнителей уплотняют вибраторами с низкой частотой и большой амплитудой колебаний; с мелкими фракциями- вибраторами с высокой частотой и малой амплитудой колебаний.

Степень армированности конструкции:

При выборе принято считать , что расстояние в свету между стержнями арматуры составляет:

Для густоармированных-40…100мм, среднеармированных-100-300мм, малоармированных -более 300мм.
