Непрерывная подача смеси одноцилиндровым растворонасосом:

Поршневой шток 7 и шатун 10 соединяются через крейцкопф, что обеспечивает прямолинейное возвратно-поступательное движение поршня. Камера корпуса цилиндра полностью заполняется водой 5 через расположенную вверху горловину. Слив воды производится внизу камеры через сливную пробку. Чтобы вода из камеры не попала в редуктор, между ними устанавливаютсясальниковая втулка. Поршень насоса состоит из 2х резиновых манжет 6. К корпусу цилиндра фланцем крепится клапанный блок с двумя свободнодействующими шаровыми клапанами: нижним всасывающим 12 и верхним нагнетальным 3. Для улучшения всасывания клапаны выполнены обрезиненными. В местах установки клапанов на клапанном блоке сделаны сделаны смотровые окна, которые закрываются закглушками. Заглушки выполнены таким образом, чтобы их можно было легко и быстро открыть непосредственно на рабочем месте и устранить замеченные неисправности в работе клапанов. Кроме того эти окна предназначены для промывки насосной части растворонасоса.

К клапанному блоку фланцем подсоединен воздушный колпак 2, в который систематически производится подкачка воздуха. В средней части воздушного колпака имеется смотровое окно с заглушкой. В верхней части вмонтирован манометр 1. Рядом с воздушным колпаком установлен перепускной кран для подачи раствора из насоса и растворовод или слив его в бункер.

Привод растворонасоса осуществляется от электродвигателя 8 через двухскоростной цилиндрический редуктор 9, который обеспечивает частоту вращения кривошипного вала растворонасоса.

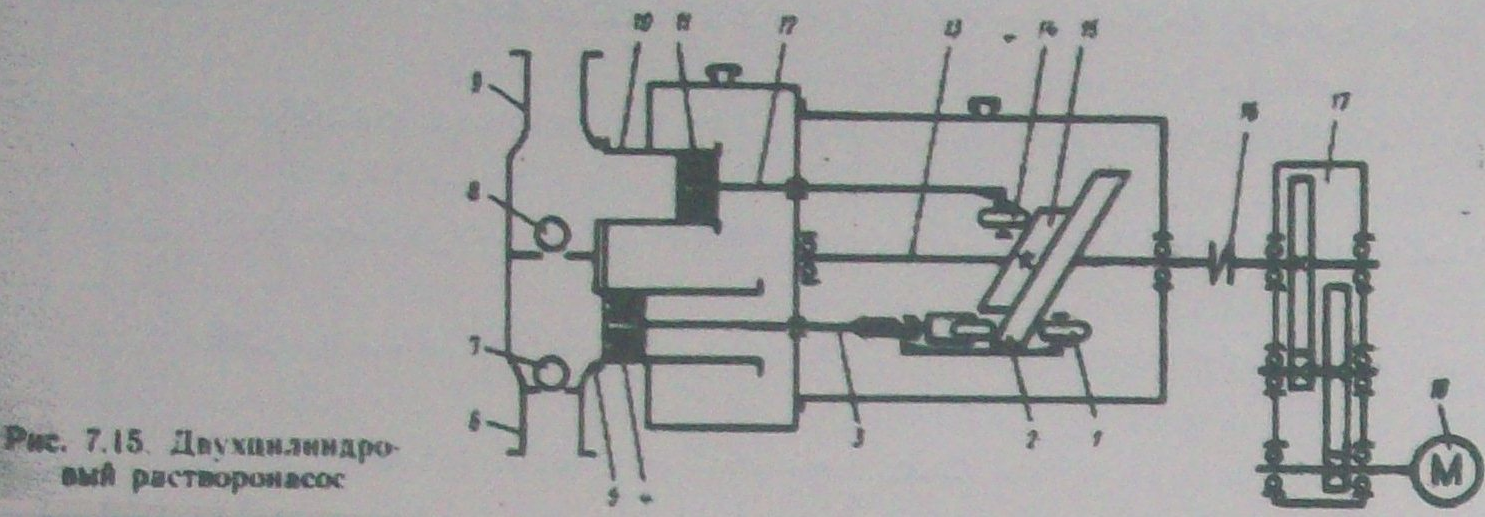

Непрерывная подача смеси 2х цилиндровым растворонасосом:

За счет работы поршней 4 и 11 в противоходе ,обеспечивается равномерное поступление раствора в растворовод. Этим достигается снижение сопротивлений при прохождении раствора по раствороводу и увеличение дальности подачи до 10 м по вертикали и до 300 м по горизонтали при давлении 4МПа. Практически с одной установки растворонасос обеспечивает подачу штукатурного раствора в любую точку здания повышенной этажности. Ход основного поршня 4 в два раза больше хода компенсационного 10. Штоки 3 и 12 этих поршней кинематически связаны роликами 1 и 14 с торцевыми кулачками 2 и 15, расположенными на общем валу 13. Вращение валу с кулачками передается от электродвигателя 18 через редуктор 17, муфту предельного момента, расположенную на входном валу редуктора, и эластичную муфту 16. При вращении кулачка 2 поршень 4 основного цилиндра 5 совершает ход всасывания и нагнетания. Через патрубок 6 раствор поступает в основной цилиндр. При этом всасывающий клапан 7 открыт, а нагнетательный 8 закрыт. При нагнетании поршень основного цилиндра вытесняет часть раствора в нагнетательный патрубок 9, а другую – в компенсационный цилиндр 10. При движении основного поршня 4 на всасывание поршень 11 компенсационного цилиндра вытесняет часть раствора в нагнетательный патрубок 9. На выходе из растворонасоса установлен трехходовой кран, который в случае образования пробки в раствороводе позволяет перепустить раствор из магистрали в бункер растворонасоса. Давление в раствороводе снижается и обеспечивается возможность его разборки для ликвидации пробки.

1, 14 – ролик; 3, 12 – штоки; 4 – основной порщень; 5 – основной цилиндр; 6 – патрубок;

7 – всасывающий клапан; 8 – нагнетательный клапан; 9 – нагнетательный патрубок;

10 – компенсационный цилиндр; 11 – поршень компенсационного цилиндра;

13 – общий вал; 16 – эластичная муфта; 17 – редуктор; 18 – электродвигатель;

Когда идет всасывание всасывающий клапан (7) закрыт, а нагнетающий клапан (8) открыт; через 180 градусов основной поршень работает на сжатие, (8) клапан открывается, раствор объемом Q поступает в компенсационный цилиндр (10), работающий в противоходе, в цилиндр всасывается 0,5Q. При обратном ходе (нагнетании), компенсационный цилиндр выдавливает 0.5Q в растворовод, обеспечивая непрерывность работы.

Вопрос №5: Для каких целей на передвижном штукатурном агрегате устанавливается скипсмеситель и приемный бункер с побудителем?

Ответ:

При небольших объемах для механизации штукатурных работ при отделке внутренних помещений применяют штукатурные агрегаты. Он предназначен для приготовления или побуждения готового раствора, загрузки его в приемный бункер, процеживания, транспортирования и нанесения пневматическим распылителем на поверхность.

В приемном бункере растворонасоса установлен побудитель для (предупреждение расслаивания раствора и образования пробок в раствороводе) облегчения нагрузок приемного бункера на агрегате установлено силовое загрузочное устройство, в котором одновременно готовится или побуждается раствор.
