Техническая характеристика

Диаметр условного прохода, мм	50
Рабочее давление, Мпа	1
Ход шпинделя, мм	20
Габаритные размеры, мм:
длина	200
ширина	112
высота	210
Масса, кг, не более	5

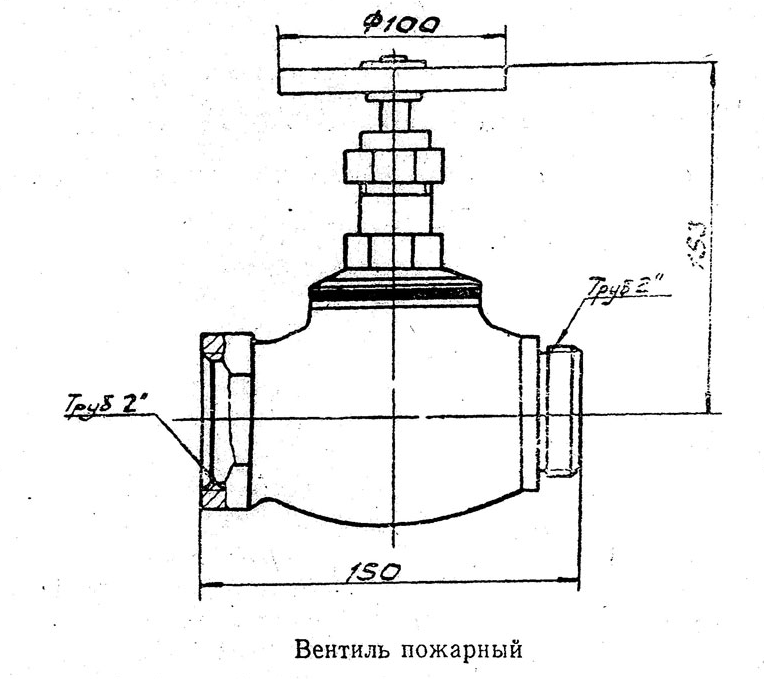

Вентиль состоит из чугунного корпуса с двумя штуцерами – входным и выходным.

Входной штуцер имеет внутреннюю резьбу, с помощью которой вентиль навертывается на штуцер трубопровода, а выходной штуцер – наружную резьбу. На нее навертывается соединительная пожарная головка ГМ-50 по ГОСТ 2217-76 для присоединения напорного пожарного рукава.

В горловину корпуса ввернута крышка, служащая опорой для шпинделя. шпиндель заканчивается золотником для перекрывания потока.

Гидроэлеватор пожарный г-600а (гост 7498-75)

Гидроэлеватор пожарный Г-600А предназначен для забора воды из водоисточников с уровнем воды, превышающим геодезическую высоту всасывания пожарных насосов и из открытых водоисточников, с заболоченными берегами, к которым пожарные автомобили и мотопомпы могут подъехать не ближе, чем на 7 м. Гидроэлеватор можно использовать, как эжектор для удаления из помещений воды, пролитой при пожаротушении.

Техническая характеристика

Производительность при давлении напорной линии перед гидроэлеватором 0,8 МПа, л/мин, не менее	600
Рабочий расход воды при давлении 0,8 МПа, л/мин	550
Рабочее давление, МПа	0,2-1,2
Давление за гидроэлеватором при производительности 600 л/мин, МПа, не менее	0,17
Наибольшая высота подъема подсасываемой воды, м:
при рабочем давлении 1,2 МПа	19
при рабочем давлении 0,2 МПа	1,5
Условный проход, мм:
напорного (входного) патрубка	70
напорного (выходного) патрубка	80
Габаритные размеры, мм, не более:
длина	680
ширина	290
высота	160
Масса, кг, не более	5,6

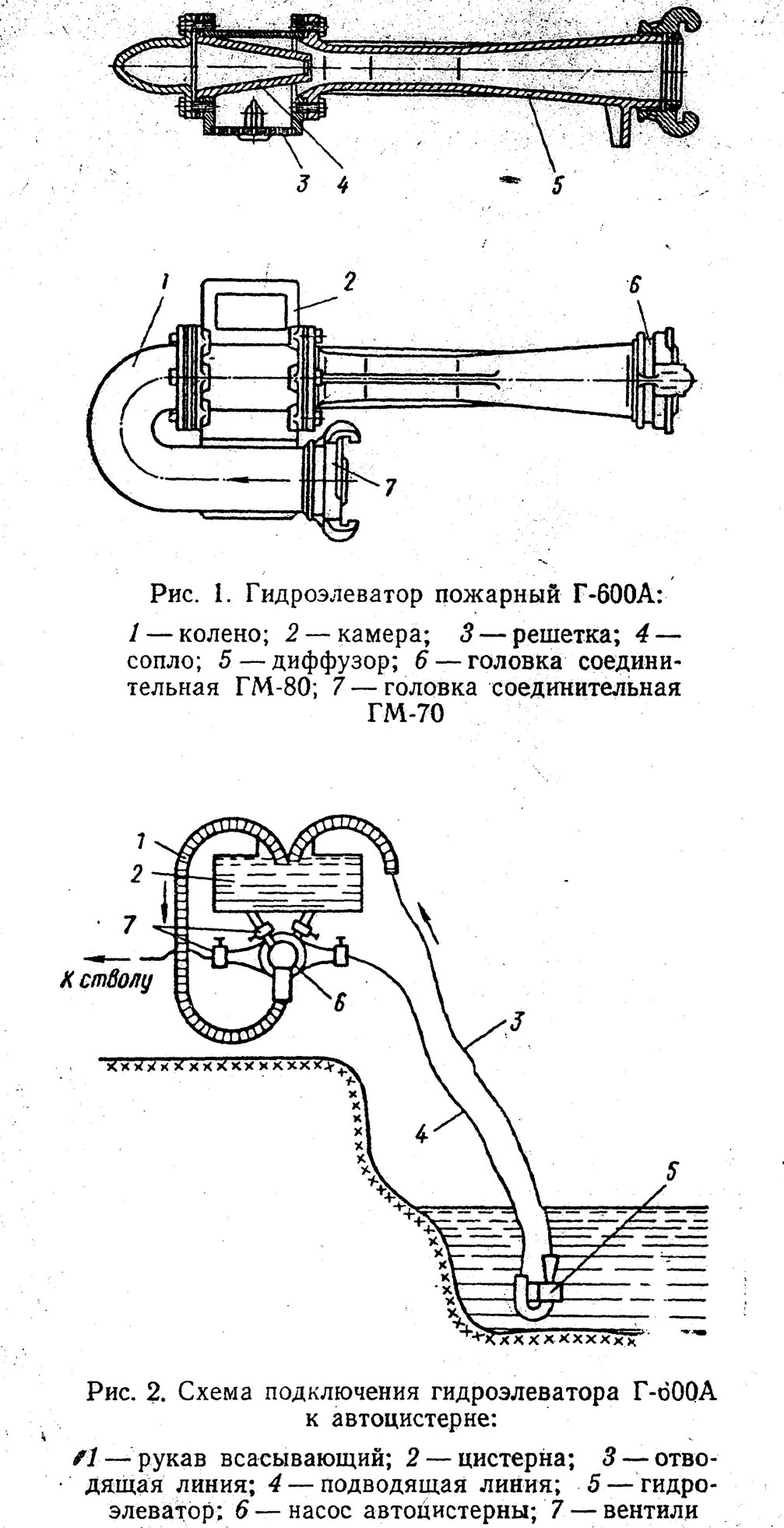

Пожарный гидроэлеватор (рис. 1) представляет собой устройство эжекторного типа и состоит из диффузора, колена, камеры смещения подающей и подсасывающей воды, сопла, решетки и соединительных головок ГМ-70 и ГМ-80 по ГОСТ 2217-76.

В камере расположены два фланца для крепления колена, сопла и диффузора. Диффузор имеет комбинированную камеру смещения, состоящую из конфузорного и цилиндрического участков. Струя воды от насоса подводится к колену и выходя из сопла, создает в начале камеры разрежение, в результате которого в камеру поступает определенное количество – эжектируемый расход. Подаваемый от насоса и эжектируемый расход воды смешивается и из гидроэлеватора поступает в цистерну (рис. 2). Из цистерны вода отбирается насосом, часть ее вновь направляется в гидроэлеватор, а оставшаяся подается в линию для пожаротушения.

Определение потребного давления в насосе, в зависимости от глубины забора воды и величины эжектируемого расчета, производится по графику-диаграмме (рис. 3). График построен для случая, когда длина напорных линий не превышает 20 м.

Гидроэлеватор испытывается на прочность и водонепроницаемость материала камеры и диффузора давлением 1 МПа. Появление капель воды не допускается.
