Водопенное оборудование Гидрант пожарный подземный (гост 8220-62)
Гидрант пожарный подземный предназначен для отбора воды с помощью пожарной колонки КП (ГОСТ 7499-71) из водопроводной сети при пожаротушении. Его устанавливают на водопроводной сети в колодце и укрепляют на пожарной подставке (ГОСТ 5525-61), которая является фасонной частью водопроводной сети.
Техническая характеристика
Условный проход, мм |
125 |
Условное давление, Мпа |
1 |
Число оборотов штанги до полного открытия гидранта |
12±3 |
Ход клапана гидранта, мм |
27±3 |
Высота гидранта, мм |
от 750 до 2500 (с интервалом через 250) |
Масса гидранта с подставкой (при высоте 750), кг, не более |
90* |
* Увеличение массы на каждые 250 мм длины 13 кг

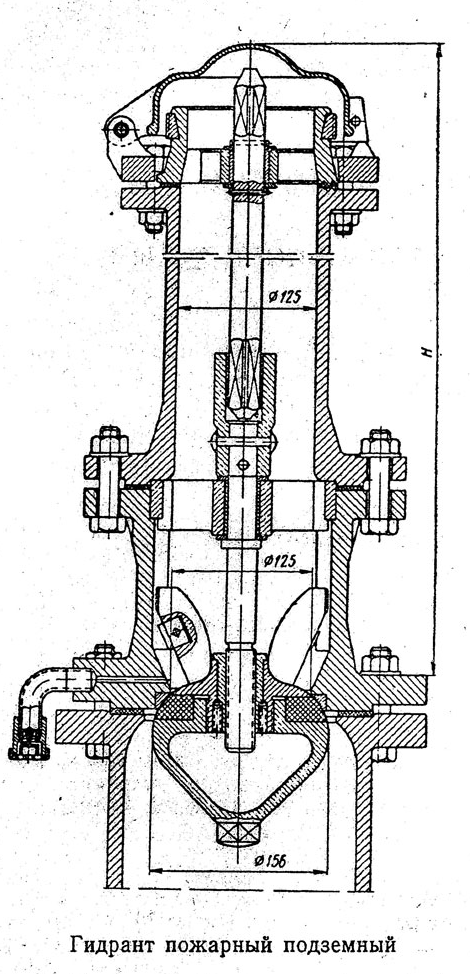

Гидрант подземный состоит из следующих основных деталей: стояка, клапана, клапанной коробки, штока и установочной головки с откидной крышкой.
При установке гидранта в мокрых грунтах на спускном отверстии клапанной коробки монтируют обратный клапан. Гидрант в сборе обеспечивает герметичность в закрытом состоянии при гидравлическом давлении 1,5 МПа.
Колонка пожарная кп (гост 7499-71)
Колонка пожарная КП предназначена для открывания и закрывания подземного пожарного гидранта (ГОСТ 8220-62), а также присоединения пожарных рукавов при отборе воды из водопроводных сетей во время пожаротушения.
Техническая характеристика
Условный проход, мм: |
|
входного отверстия |
125 |
напорных патрубков |
80 |
Число напорных патрубков |
2 |
Расстояние от резьбового кольца до центра напорной головки выходного патрубка, мм |
852 |
Габаритные размеры, мм, не более: |
|
ширина по клыкам соединительной головки |
430 |
ширина по корпусу колонки |
190 |
высота |
1090 |
Масса, кг, не более |
18 |
Пожарная колонка состоит из корпуса, имеющего в нижний части резьбовое кольцо для навертывания ее на подземный гидрант. К верхней части корпуса на болтах присоединен тройник, на два патрубка которого навернуты соединительные напорные головки, а также запорные вентили.
Через колонку проходит центральный ключ, предназначенный для открывания клапана гидранта. Блокирование вентилей колонки осуществляется за счет того, что при открытом напорном патрубке маховичок вентиля не позволяет вращать рукоятку центрального ключа.
Снимать пожарную колонку с гидранта следует только при полном закрытии клапана гидранта.
Вентиль пожарный 50-10 (ту 27-09-1101-75)
Вентиль пожарный 50-10 устанавливается на внутренних водопроводных сетях с целью присоединения к нему напорного пожарного рукава и подачи воды на пожаротушение при температуре не выше 50оС.
