3.6. Выбор дутьевых вентиляторов.
Дутьевой вентилятор подает холодный воздух в воздухоподогреватель , забирая его из верхней части котельной.

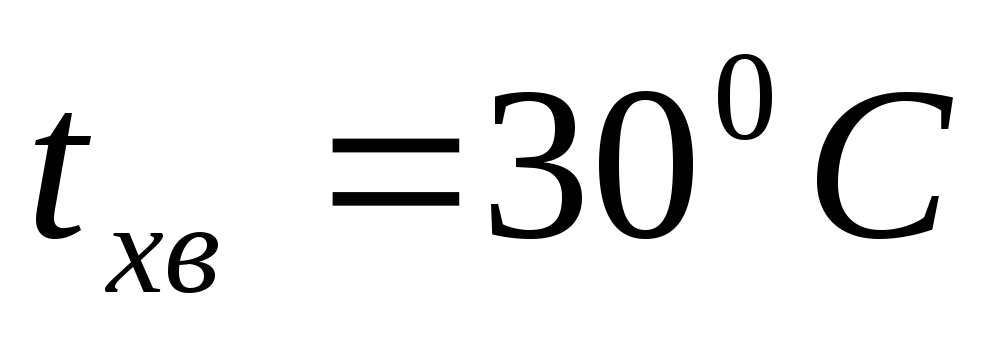

Принимаем, согласно [1] температуру
холодного воздуха
Производительность вентилятора
определяется расходом воздуха, необходимым
для горения топлива с учетом коэффициента
избытка воздуха в топке и присосов по
тракту котла [1]:
Расчетная производительность вентилятора
принимается с коэффициентом запаса
[1].
Кроме того, вводится поправка на
барометрическое давление. Принимаем
,
число вентиляторовz=4.
Расчетная производительность одной
машины:
Напор дутьевого вентилятора зависит
от сопротивления воздушного тракта.

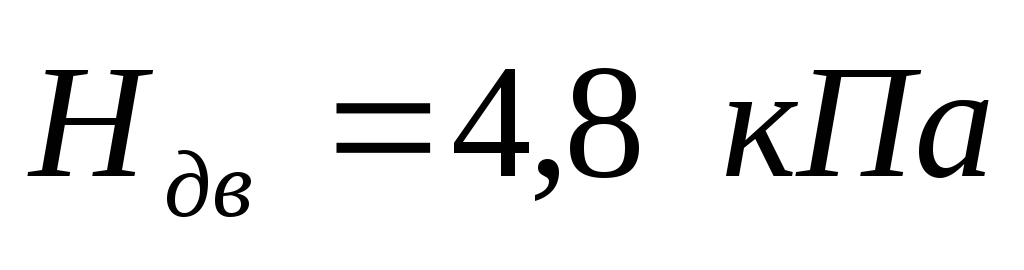

Суммарное сопротивление тракта по [1]:
.
Расчетное значение напора принимается
с коэффициентом запаса
[1].
По найденным расчетным значениям производительности и напора определяем типоразмер дутьевого вентилятора. По[2] выбираем тип дутьевого вентилятора – ВДН-32Б.
Технические характеристики дутьевого вентилятора:
Подача V=475/385 тыс.м³/ч
Полное давление p=6100/4000 Па
Температура газа t=30°C
КПД η=87%
Частота вращения n=730/590 об/мин
Расчетный КПД
Мощность на валу дутьевого вентилятора определяется по формуле:
Мощность привода берется с коэффициентом
запаса
,
необходимым для преодоления инерции
при пуске вентилятора.
3.7 Выбор дымососов.
Производительность дымососа определяется объемными расходами газов, уходящих из котла и воздуха, присасываемого в тракт после котла в золоулавителях и газоходах. С учетом температуры газов перед дымососом, объемная производительность машины по [1]
Объем уходящих газов равен сумме теоретического объема газов и объема присосов воздуха по тракту котла
Объем присосов за пределами котла
Определим температуру газов перед дымососом.
Т.к. величина суммарных присосов
=0,13≥0,1 ,то температура
газов перед дымососом определяется по
формуле смешения:

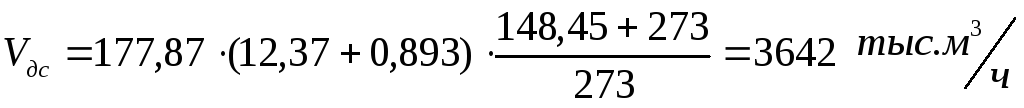

Тогда производительность дымососа:
Принимаю по [1] число дымососов, равное числу дутьевых вентиляторов, z=4. Тогда расчетная производительность дымососа, с учетом коэффициента запаса β1=1,1 (по [1]):
Напор дымососа принимаем по [1] -
С учетом коэффициента запаса β2=1,2 расчетный напор дымососа:
По оцененным выше производительности и напору по [2] выбираем дымосос ДОД-43.
Технические характеристики дымососа:
Подача V=1335/1520 тыс.м³/ч
Полное давление Р=3500/4500 Па
КПД η=82,5
Частота вращения n=370 об/мин
Значение КПД при работе с расчетной производительностью:

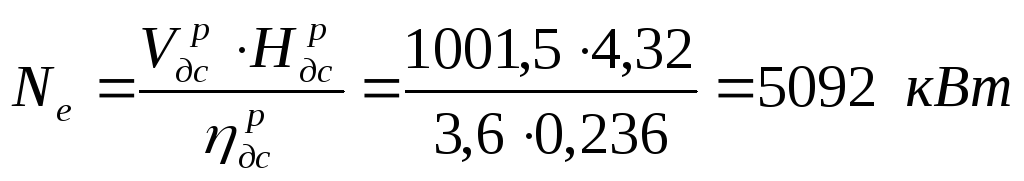

Мощность на валу дымососа

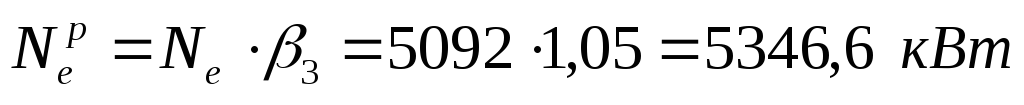

Мощность привода берется с запасом β3=1,05
3.8. Выбор насосов.
Насосы тепловых электростанций, как и другие типы машин, служащие для перемещения среды и сообщения ей энергии, характеризуются параметрами:
- объемной производительностью Q, м³/с
- давлением на стороне нагнетания рн, Па
- плотностью перемещаемой среды r, кг/м³
3.8.1 Выбор питательных насосов.
На блоке 520 МВт устанавливают по 2 насоса с турбоприводом на 50% подачи каждый. Для блочной электростанции производительность насосов определяется максимальным расходом питательной воды на котел с запасом не менее 5%.
В этом случае объемная производительность такова [1]:
Давление нагнетания питательных насосов определяется в соответствии с рекомендациями [1]. Для прямоточного котла:

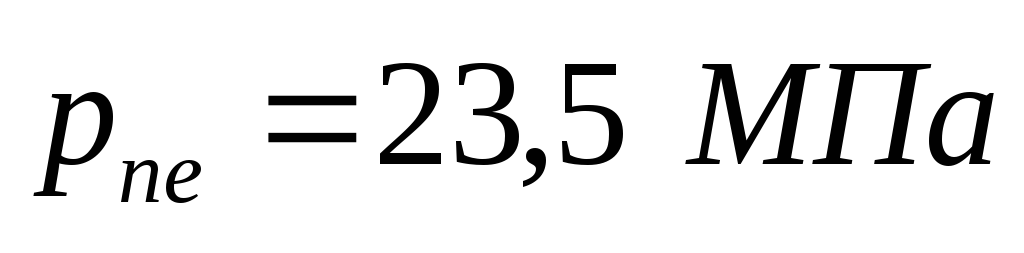

- давление пара на выходе из котла,
значение взято из расчета тепловой
схемы
-
суммарное гидравлическое сопротивление
[1], учитывающее гидравлическое
сопротивление прямоточного котла,
сопротивление регулирующего клапана
питания котла, сопротивление группы
ПВД и трубопроводов питательного тракта.
Значение геодезического напора оцениваем по литературе [1].
-
высота подъема воды от оси насоса до
верхнего коллектора испарительного
контура котла
ρ=840,087 м³/кг – средняя плотность воды принятое по средним параметрам давления и температуры воды в нагнетательном тракте
Давление нагнетания:
Давление на всосе питательного насоса должно удовлетворять условию недопущения вскипания воды при попадании ее на быстровращающиеся лопасти колеса насоса (условие обеспечения бескавитационной работы). Так как в данной схеме предусмотрена установка быстроходных насосов, то для обеспечения бескавитационной работы недостаточно подъема деаэратора на высоту 22-25 м. Для создания давления на всосе питательного насоса устанавливают предвключенные бустерные насосы. Для энергоблока 520 МВт бустерный насос является встроенным в главный питательный насос, имея с ним общий привод от турбины через понижающий редуктор. С учетом рекомендаций [1], давление на всосе: рв=0,68 МПа.
Напор насоса:
∆р=рн-рв=29,17-0,68=28,49 МПа
Мощность, потребляемая насосом:
По найденным характеристикам и учитывая, что необходимо установить 2 ПН на 50% подачи каждый, по [2] выбираем 2 питательных насоса типа ПН-950-350 с параметрами:
Подача –941
Напор – 3500
Частота вращения – 4600
КПД насоса – 80%
Тип и мощность привода – ОК-18ПУ. Завод-изготовитель ПО ‘Пролетарский завод’, г. Санкт – Петербург.
