Министерство образования Российской Федерации

Чувашский государственный университет имени И.Н. Ульянова

Кафедра ТОЭ

Курсовая работа

по автоматике электроэнергетических систем

Выполнил:

студент группы

ЭЭ-22-01

Серебрянников С. В.

Проверил:

Сушко В.А.

Чебоксары 2005

Задача 1.3

Определить максимально допустимую частоту скольжения , при которой действует АПВОС, и наибольший угол включения , если даны:

• время включения выключателя с;

• уставка на реле времени КТ с;

• уставка на реле контроля синхронизма К SS .

Решение

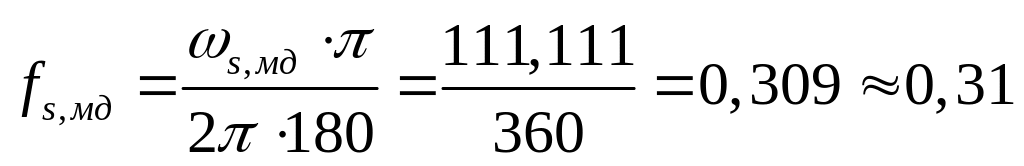

УАПВОС срабатывает, когда скольжение векторов напряжений меньше или равно

град/с. Гц.

Наибольший угол включения имеет место при и равен

.

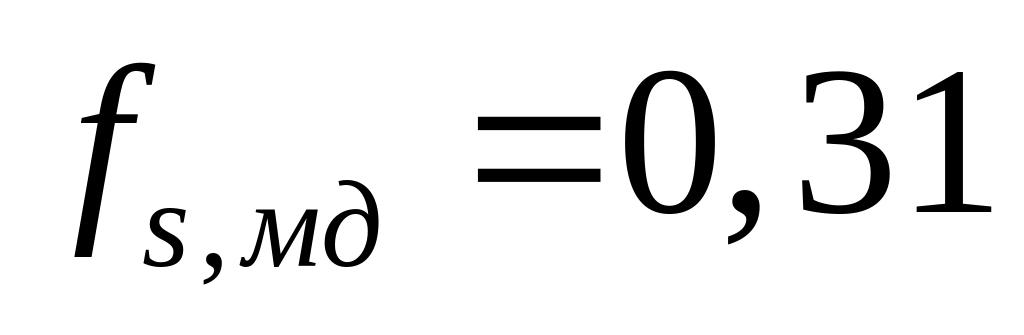

Ответ: Гц, .

Задача 2.2

Определить максимально допустимую частоту скольжения , при которой действует АПВУС, и наибольший угол включения при этой частоте и при , если известны:

• уставка реле времени с;

• время включения выключателя с;

• уставки возврата реле К SS .

Решение

Устройства АПВУС отличаются от АПВОС только более совершенным органом контроля синхронизма. Значение град/с.

Гц;

;

При частоте Гц: ;

Ответ: Гц, , .

Задача 3.1

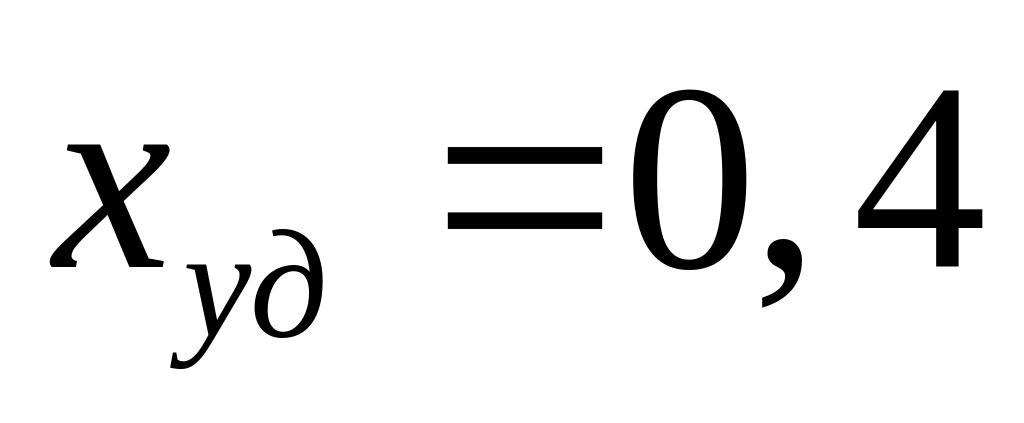

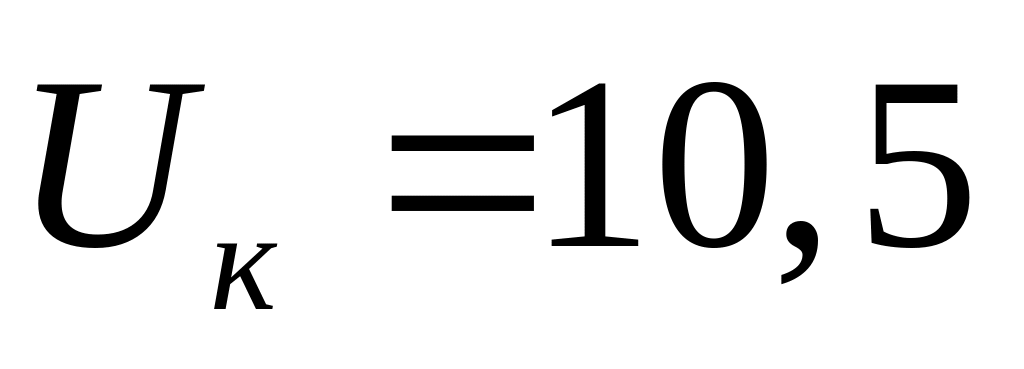

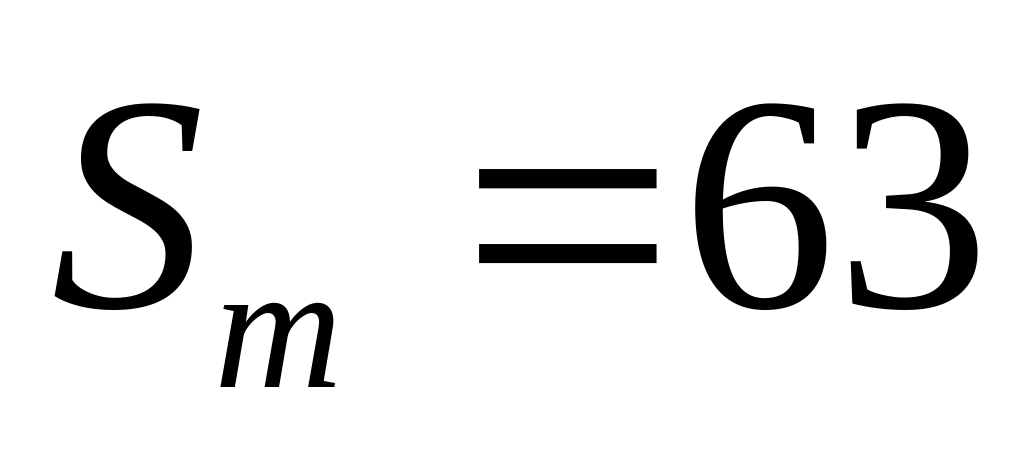

Определить допустимость НАПВ на линии 110 кВ, питающей подстанцию, где имеются синхронные компенсаторы (рис. 1), в режиме работы одной линии и одного СК. Удельное сопротивление линии Ом/км. Дано: Ом, км, МВА, %, МВА, о.е.

Рисунок 1

Решение

Составим схему замещения (рис. 2).

Рисунок 2

Выберем в качестве базисных условий параметры синхронного компенсатора: МВА.

Определим сопротивления элементов сети в относительных единицах приведенных к базисным условиям:

о.е.;

о.е.;

о.е.;

о.е.

Максимально возможный ток несинхронного включения:

о.е.

Ток в синхронном компенсаторе не должен превышать о.е.

Ответ: ток синхронного компенсатора при несинхронном включении – 8,677 о.е. превышает допустимый – 4,2 о.е., поэтому проведение НАПВ в заданной схеме недопустимо.

Задача 4.6

Определить допустимое применение НАПВ на линиях 110 кВ связывающих ГЭС с системой (рис. 3) в режиме работы одной лини и двух генераторов. Удельное сопротивление линии Ом/км, МВА, о.е., МВА, %, км, Ом.

Рисунок 3

Решение

Составим схему замещения (рис. 4).

Рисунок 4

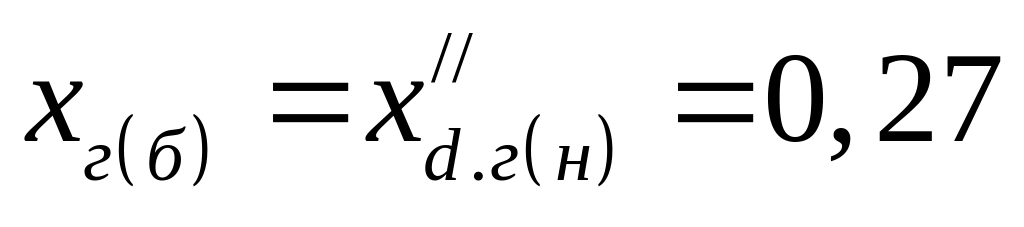

Выберем в качестве базисных условий параметры генератора: МВА.

Определим сопротивления элементов сети в относительных единицах:

о.е.

о.е.

о.е.

о.е.

Найдем ток, протекающий в линии:

о.е.

Найдем ток, протекающий в генераторе:

о.е.

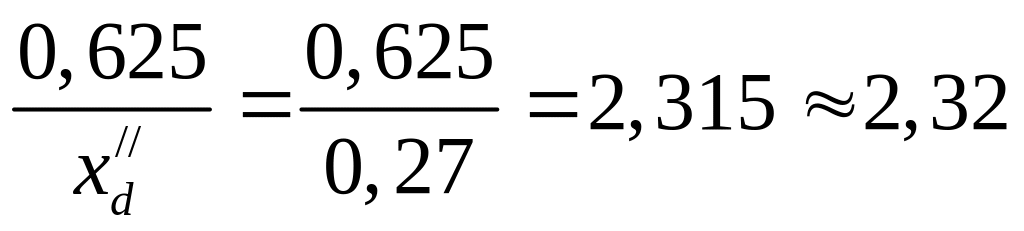

Ток в генераторе не должен превышать о.е.

Ответ: Ток генератора при несинхронном включении – 4,12 о.е. превышает допустимый – 2,32 о.е., поэтому проведение НАПВ в заданной схеме недопустимо.

Задача 5.5

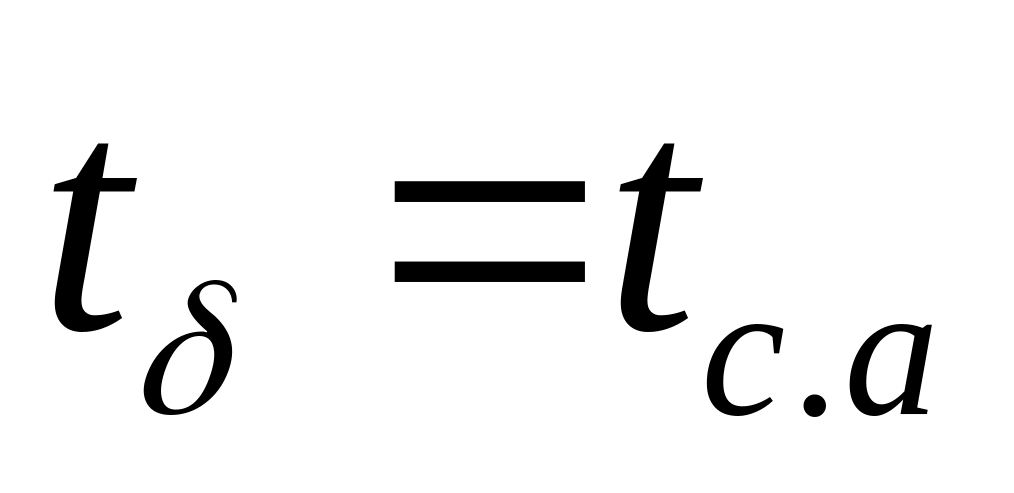

Выбрать выдержку реле времени в устройстве АПВ , установленном на выключателе Q1 линии с двухстороннем питанием (рис. 5). На выключатели Q1 и Q2 действует МТЗ с выдержкой времени с и токовые отсечки с временем действия с. Ответ проиллюстрировать временной диаграммой действия устройств РЗ и А на выключатели Q1 и Q2 в цикле АПВ. Даны времена: с – включения выключателя, с – отключения выключателя, с – деионизации среды, с – готовности привода, с – запаса привода.

МТЗ₁

СО₁

МТЗ₂

СО₂

Рисунок 5
