2. Хід роботи

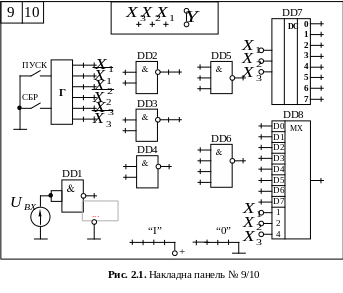

Ознайомтесь із структурою накладної панелі “9,10” (рис. 2.1.) і органами керування стендом.

В роботі використовуються кнопки “СБР” і “ПУСК”, які знаходяться на панелі керування. На накладній панелі “9/10” приведене поле керування і поле логічних елементів. На полі керування (ліворуч) розташований генератор Г вхідних змінних , і і їх інверсних значень , і .

При натисканні кнопки “СБР” на прямих виходах генератора встановлюється значення лог. “0” для всіх змінних. При натисканні кнопки “ПУСК” відбувається почергова зміна значень вхідних змінних, індикація яких здійснюється за допомогою світлодіодів “Х3, Х2, Х1”, які знаходяться у верхній частині панелі. Крім того на полі керування є гніздо “Y” із світлодіодною індикацією для фіксації стану виходу мікросхем, а так само гнізда “1” і “0” для подачі логічних рівнів на входи мікросхем. Джерело “ ” використовується для зняття передавальної характеристики елемента.

Зміна рівня вхідної напруги здійснюється потенціометром “ ”, який находиться справа на передній панелі стенда. Поле логічних елементів І-НЕ складається із серії ТТЛ (155). Елемент DD1 використовується для зняття передавальної характеристики, елементи DD2-DD6 використовуються для реалізації найпростіших комбінаційних схем.

Зняти статичну передавальну характеристику логічного елемента 2І-НЕ (рис. 2.2).

Вхідну напругу змінювати за допомогою потенціометра “ ” у межах від 0 до 5В. Вимірювання вхідної і вихідної напруги здійснювати за допомогою цифрового мультиметра, почергово під’єднуючи гніздо “ ” до входу і виходу елемента DD1. Зафіксувати 2-3 значення вихідної напруги при переході від до і навпаки. Дані занести в таблицю 2.1.

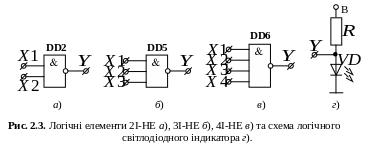

Д ослідити роботу елементів (рис. 2.3) 2І-НЕ (DD2), 3І-НЕ (DD5), 4І-НЕ (DD6), подаючи на їх входи змінні з виходу генератора Г або гнізд “1” і “0”. Дані занести в табл. 2.2, 2.3, 2.4. Вихідний сигнал контролювати за допомогою світлодіодного індикатора, з‘єднуючи вихід логічного елемента провідником з гніздом “Y”.

Зібрати схему і дослідити роботу логічного елемента НЕ на логічних елементах 2І-НЕ та 3І-НЕ. Дані занести в табл. 2.5.1, 2.5.2, 2.5.3

Зібрати і дослідити дві задані викладачем схеми, з приведених на рис. 2.5. Для цього на входи схем подавати вхідні логічні сигнали від генератора “Г”, змінюючи їх стан почерговим натискуванням кнопки “ПУСК”. Дані занести в табл. 2.6.1, 2.6.2.
