Классификация и маркировка арматурной стали.

Арматурную горячекатаную сталь, предназначенную для армирования железобетонных строительных конструкций, изготавливают в соответствии с требованиями ГОСТ 5781-82.

В зависимости от механических свойств арматурную горячекатаную сталь подразделяют на классы А240, А300, А400; А600, А800, А1000. Буква А означает – сталь арматурная горячекатаная, а цифры в скобках указывают на предел текучести арматурной стали в Н/мм². Арматурная сталь выпускается различных диаметров от 6 до 80 мм. Классы А 240 и А 300 диаметром свыше 12 мм и более высокие классы диаметром свыше 10 мм выпускаются в виде стержней. Арматурная сталь меньшего диаметра в виде мотков. Длина стержней обычно колеблется в пределах от 3 до 12 м. Максимальная масса упаковки стержней 15 т, минимальная – 3т.

Арматурная сталь изготавливается из углеродистой или низколегированной стали марок, представленных в табл. 3. Марка стали должна указываться потребителем в заказе. При отсутствии такого указания марку стали устанавливает предприятие-изготовитель.

Кроме горячекатаной арматурной стали для армирования железобетонных конструкций используют термомеханически упрочненную арматурную сталь, соответствующую требованиям ГОСТ 10884-94.

Арматурную термомеханически упрочненную сталь изготовляют классов Ат400С, Ат500С, Атб00, Атб00С, Атб00К, Ат800, Ат800К, Ат1000, Ат1000К и Ат1200. Буквы Ат – указывают на то, что эта сталь термомеханически упрочненная. Индексы С и К отражают эксплуатационные характеристики стали. С – свариваемая и К - стойкая против коррозионного растрескивания. Цифры также как и в случае горячекатаной арматурной стали указывают на показатель предела текучести в Н/мм².

Термомеханически упрочненную арматурную сталь диаметрами 6 и 8 мм всех классов, а также диаметром 10 мм классов Ат400С, Ат500С и Ат600С допускается в мотках. Арматурная сталь большего диаметра изготавливается в стержнях длинной от 5,3 до 26 м.

Арматурную сталь класса А240 изготовляют гладкой, классов А300, А400, А-IV (А600), А-V (А800) и А-VI (А1000) - периодического профиля, но по требованию потребителя могут изготовить гладкой.

Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт.1а, и специального назначения Ас-II (Ас300) профилем, приведенным на черт.2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Сталь класса А-III (А400), изготовляемая профилем, приведенным на черт.1б, и классов А-IV (А600), А-V (А800), А-VI (А1000) профилем, приведенным на рис. 2 и 3 должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой – левый заходы.

Арматурную термомеханически упрочненную сталь изготовляют с периодическим профилем согласно рис. 3.

Рис. 2.

Рис. 3.

Классификация и маркировка стального проката

Прокат для строительных стальных конструкций изготавливают в соответствии с требованиями ГОСТ 27772-88. Фасонный прокат изготовляют из стали С235, С245, С255, С275, С285, С345, С345К, С375, листовой универсальный прокат и гнутые профили - из стали С235, С245, С255, С275, С285, С345, С345К, С375, С390, С390К, С440, С590, С590К.

Соответствующие марки стали по действующим стандартам приведены в табл. 1. При этом химический состав стали должен соответствовать требованиям ГОСТ 27772-88. Наиболее широкое применение в строительстве нашли следующие виды проката:

1. Равнополочный уголок с шириной полки от 20 до 250 мм и длинной от 3 до 12 м и выше;

2. Неравнополочный уголок с шириной большей из полок от 25 до 200 мм и меньшей – от 16 до 125 мм. Длиной от 4 до12 и выше;

3. Двутавры высотой от 100 до 1013 мм и шириной полки от 55 до 400 мм. Длинна изделия колеблется в пределах от 6 до 24 м;

4. Швеллера высотой от 50 до 400 мм и шириной полки от 32 до 115 мм. Длина от 2 до12 м и выше;

5. Листовой прокат толщиной от 0,4 до160 мм, шириной от 2300 до 3800 мм и длиной до 7000 мм. При толщине до 12 мм листовой прокат может поставляться в рулонах.

По форме, размерам и предельным отклонениям прокат должен соответствовать требованиям: ГОСТ 8509 - для углового равнополочного, ГОСТ 8510 - для углового неравнополочного, ГОСТ 8239 - для балок двутавровых, ГОСТ 19425 - для балок двутавровых и швеллеров специальных, ГОСТ 26020 - для двутавров с параллельными гранями полок, ГОСТ 8240 - для швеллеров, ГОСТ 19903 - для листового проката, НТД - для листов просечно-вытяжных, ГОСТ 8568 - для листов с ромбическим и чечевичным рифлением и ГОСТ 7511, ГОСТ 8278, ГОСТ 8281, ГОСТ 8282, ГОСТ 8283, ГОСТ 9234, ГОСТ 10551, ГОСТ 13229, ГОСТ 14635, ГОСТ 19771, ГОСТ 19772, ГОСТ 25577 - для профилей гнутых.

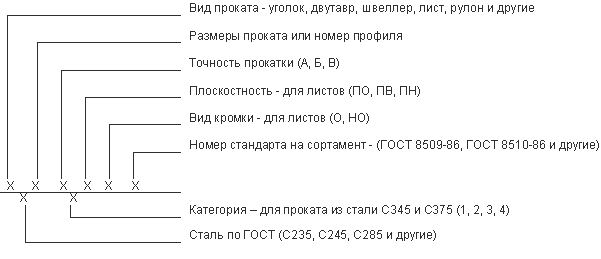

По точности прокатки изделия изготавливают: А - высокой точности; Б - повышенной точности; В - обычной точности. По плоскостности: особо высокой плоскостности - ПО; высокой плоскостности - ПВ; улучшенной плоскостности - ПУ; нормальной плоскостности – ПН. По характеру кромки: с необрезной кромкой - НО; с обрезной кромкой – О. По сплошности при проведении ультразвукового контроля прокат должен соответствовать классам 0, 1, 2, 3. Испытания проводят в соответствии с ГОСТ 22727. Необходимость проведения УЗК и класс сплошности указывают в заказе. Прокат из стали С345 и С375 изготовляют категорий 1, 2, 3 и 4 в зависимости от требований ГОСТ 27772-88 по испытаниям на ударный изгиб.

Механические свойства при растяжении, ударная вязкость, а также условия испытаний на изгиб должны соответствовать для фасонного проката требованиям ГОСТ 27772-88.

Прокат угловой равнополочный, обычной точности прокатки (В), размерами 75х75х6 мм по ГОСТ 8509-86 из стали С245 по ГОСТ 27772-88:
