картографи́ческие спо́собы изображе́ния системы условных обозначений, применяемые для передачи объектов и явлений, различающихся характером пространственной локализации. Значки применяют для объектов, локализованных в пунктах и не выражающихся в масштабе карты (города, месторождения, ориентиры на местности и т. п.). Различают значки геометрические (кружки, квадраты, звёздочки и др.), буквы русского или лат. алфавита и пиктограммы, напоминающие изображаемый объект (рисунок самолёта обозначает аэродром, туристская палатка – кемпинг). Размер значка характеризует объект количественно, а форма, цвет – качественно. Линейные знаки изображают линейные объекты (берега, разломы, дороги, границы). Рисунок и цвет линейных знаков передают качественные и количественные характеристики объектов: тип берега, геологический возраст разломов, класс дороги, иерархию границ и т. п. Линейным знаком можно отразить динамику объекта, напр. положение берега моря в разные эпохи, передав тем самым скорость затопления суши. Изолинии (соединяют точки с одинаковыми значениями картографируемого показателя) применяют для показа непрерывных, сплошных, плавно изменяющихся явлений, образующих физические поля. Таковы поля рельефа, силы тяжести, давления, тем-р и т. д. Этот удобный и информативный способ изображения позволяет выполнять по карте всевозможные измерения. Для усиления наглядности промежутки между изолиниями окрашивают так, чтобы интенсивность окраски отражала нарастание или убывание показателя

Способ качественного фона. Применяется для изображения на карте качественных особенностей определенных объектов или явлений, имеющих сплошное распространение на земной поверхности или занимающих большие площади. Суть его заключается в том, что на карте выделяют однородные по определенному признаку (признакам) участки (например, природные зоны) и закрашивают (или штрихуют) их в подобранные для них цвета (штриховки).

Условные знаки.

Условные знаки – обозначения, применяемые на картах для изображения различных объектов и их качественных и количественных характеристик. С помощью условных знаков обозначают как реальные объекты (например, населенные пункты), так и абстрактные (например, плотность населения). Условные знаки предназначены для того, чтобы указать вид и некоторые характеристики изображенных на карте объектов (явлений) и определить их положение в пространстве.

Исторически условные знаки развивались из картинных перспективных рисунков объектов местности: возвышенностей, рек, лесов, дорог, населенных пунктов. Картографы прошлого старались передать этими рисунками индивидуальные особенности каждого объекта, например внешний вид храмов в городах, породы деревьев и т.п. Но постепенно такие рисунки теряли свою индивидуальность, все города стали показывать одними значками, деревни — иными, для основных дорог стали применять линии одного рисунка, для второстепенных — другого. Порой обозначения на картах полностью утрачивали внешнее сходство с изображаемым объектом, скажем, города обозначались кружочком (пунсоном). Знаки приобретали все большую условность и абстрактность.

Выше было отмечено, что знаковость — одно из самых важных свойств, отличающих карту от многих других изображений, прежде всего от аэро- и космических снимков. Использование условных знаков позволяет:

- показывать реальные и абстрактные объекты (например, высоту снежного покрова, индекс континентальное™ климата);

- изображать объекты, не видимые человеком и даже не воспринимаемые органами чувств (палеорельеф древних материков, гравитационные и магнитные поля и др.);

-передавать внутренние характеристики и структуру объектов (объем и структуру промышленного производства, состав населения и др.);

-отражать взаимные отношения объектов: порядок и иерархию, пропорциональность, различие, соподчиненность (например, геологическая стратиграфия);

-показывать динамику явлений и процессов (изменение стока в речных бассейнах по месяцам);

- сильно уменьшать изображение (на мелкомасштабной карте вместо показа отдельных домов и кварталов можно кружком обозначить весь населенный пункт).

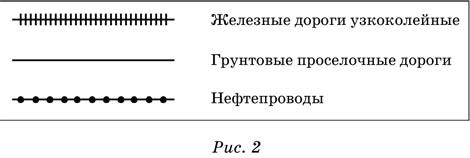

Условные знаки бывают: – внемасштабными (используются для того, чтобы изобразить объекты, которые не могут быть выражены в масштабе карты). Это рисунки или геометрические фигуры, Родники форма которых обычно напоминает изображаемый объект (рис. 1). Буквенные символы также относятся к внемасштабным условным знакам –линейными (используются для изображения объектов линейного характера – рек, дорог, границ, трубопроводов и др.). В масштабе они передают только длину и форму объекта, ширина их преувеличена, поэтому ее измерить нельзя (рис. 2);:

– площадными, или контурными (используются для изображения географических объектов, занимающих некоторую площадь – озеро, массив леса и т. д.). Передают действительную величину объектов (рис. 3).

Состоят из контура (леса, болота и т. п.) и его заполнения (цвет, штриховка).

Изолинии — линии одинаковых значений картографируемого показателя. Способ изолиний применяется для изображения не­прерывных, плавно изменяющихся явлений, образующих физи­ческие поля. Таковы поле рельефа, поля магнитной напряженно­сти, давления, температур и т.д. (рис. 4.6).

Они изображаются соот­ветственно горизонталями (изогипсами), изогонами, изобарами, изотермами — семейство различных изолиний весьма обширно и насчитывает десятки видов.

На карту сперва наносят значения картографируемого объекта в точках наблюдений, а затем с помощью интерполяции проводят изолинии. При этом заранее выбирается интервал сечения — раз­ность отметок двух соседних изолиний. Расстояние между изоли­ниями на карте называется заложением изолиний и характеризует градиент поля (уклон поверхности). Чем меньше заложение, т.е. расстояние между изолиниями, тем выше градиент, круче повер­хность, и наоборот, большие заложения свидетельствуют о поло­гой поверхности, о низких градиентах. Автоматическое проведе­ние изолиний выполняется по цифровым моделям с помощью спе­циальных интерполяционных программ.

Изолинии — очень удобный, гибкий и информативный способ изображения, обладающий высокой метричностью. Благодаря им можно определять по картам самые разнообразные количествен­ные характеристики: абсолютные и относительные значения явле­ния, уклоны и градиенты, степень расчленения и многое другое. С помощью изолиний показывают также количественные измене­ния показателей во времени (например, годичные вариации маг­нитного склонения), перемещение явлений (амплитуды неотекто­нических поднятий и опусканий), время наступления каких-либо

Пояснительные условные знаки (например, стрелки, показывающие направление течения реки, фигурки лиственных и хвойных деревьев и др.), подписи, буквенные и цифровые обозначения также несут определенную информацию на карте.

На крупномасштабных картах чаще используются площадные и линейные условные знаки, на мелкомасштабных – внемасштабные.

До недавнего времени все знаки были статичными, однако с развитием электронных технологий появились и динамические условные знаки. Это движущиеся, изменяющиеся знаки, используемые в компьютерных картографических анимациях. Они также могут быть точечными, линейными или площадными (фоновыми).

Роль знаков не ограничена только передачей информации. Знаки служат средством фиксации, формализации и систематизации знаний. Не менее важны познавательные (гносеологические) функции картографических условных знаков. С ними можно выполнять действия, преобразовывать их из одной формы в другую, проводить измерения. Знаки сами по себе служат средством формирования научных понятий, конкретизации, визуализации теоретических выводов, т.е. способом научного познания. Философ и математик Г. Лейбниц, создавший дифференциальное и интегральное исчисления и разработавший соответствующую символику, сказал: «Следует заботиться о том, чтобы обозначения были удобны для открытий». Эта мысль в особенности справедлива для картографических условных знаков.
