1.2 Роторы отечественного производства

Принципиальные схемы ротора од­нотипны. Их техническая характери­стика приведена в табл. 1.1., 1.2, 1.3. Наиболее важные параметры характеристики — это наибольшая статическая нагрузка, воспринимаемая столом ротора, диа­метр проходного отверстия и переда­ваемая мощность.

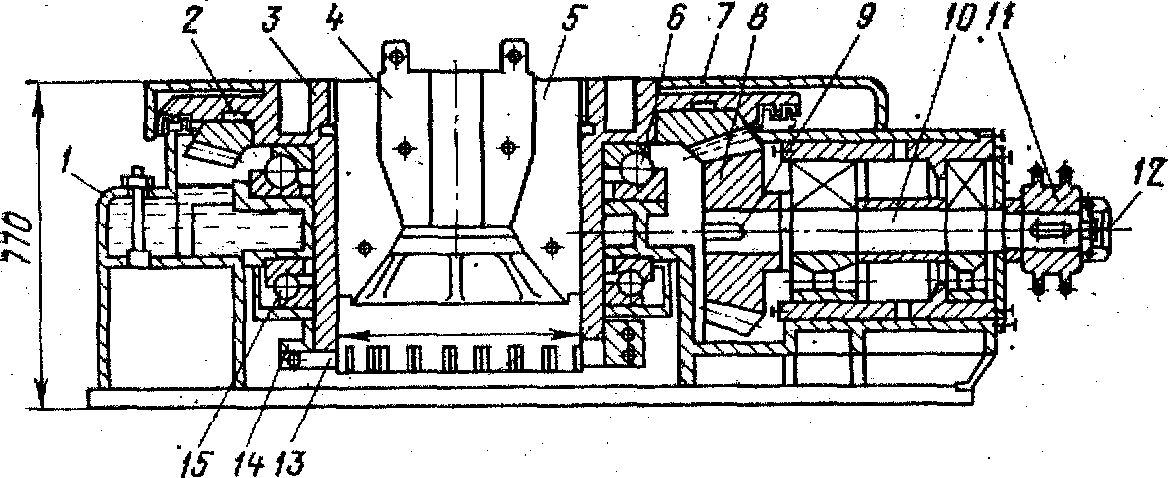

Ротор Р-700 наиболее широко при­меняется в глубоком бурении. Сталь­ная отлитая станина 1 (рис. 1.2.) одно­временно служит масляной ванной для зубчатой передачи. Стол 3 ротора представляет собой стальную отливку с центральным отверстием диаметром 700 мм для про­пуска бурильной колонны и обсадных труб и имеет в верхней части квадратное отверстие под роторные вкладыши 5. Между столом ротора и станиной устроено лабиринтное уплотнение, обра­зуемое кольцевыми впадинами на столе и соответствующими вы­ступами на станине. Нижний упорно-радиальный подшипник 15 регулируется гайкой 14 с передвижной шпонкой 13. Двадцать прорезей в нижней части стола, в которые заходит, передвижная шпонка гайки, позволяют фиксирование регулировать в подшипни­ках. Нижний под-

шипник стола — вспомогательный и воспринимает вертикальные нагрузки снизу вверх от движущейся бурильной ко­лонны.

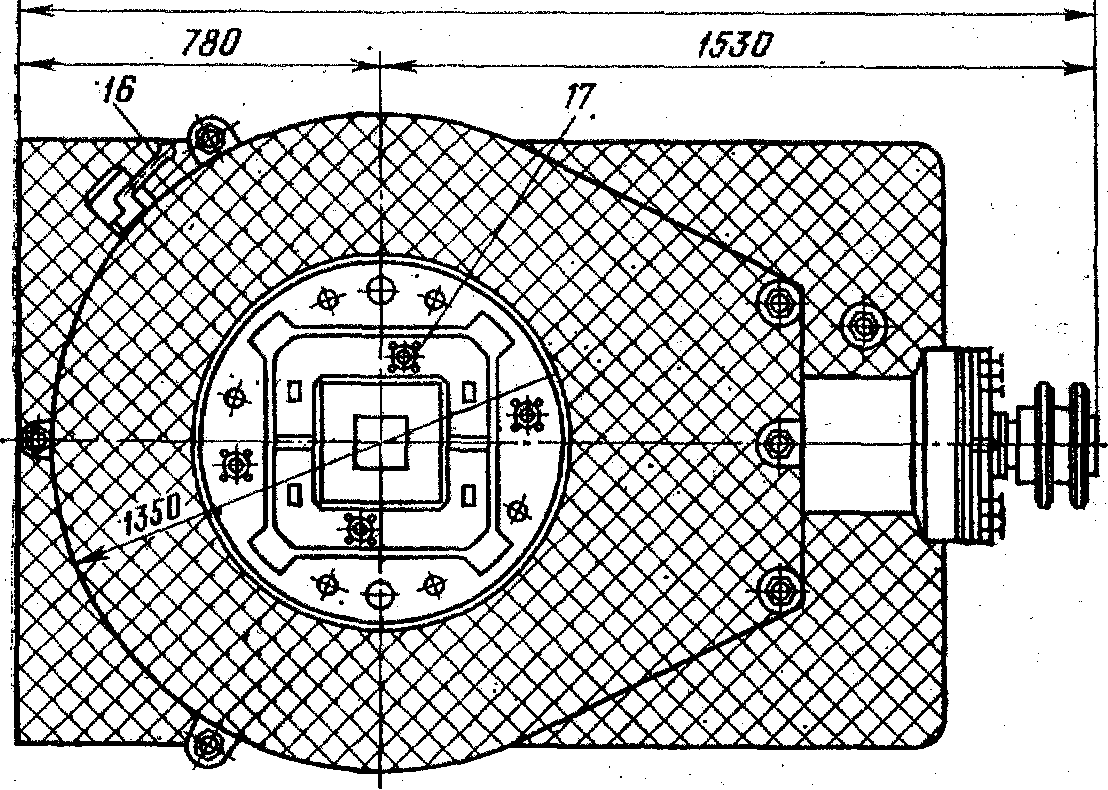

Рис. 1.2. Ротор Р-700.

Статические и динамические нагрузки от веса бурильной ко­лонны воспринимает основная опора 6. Основная и вспомогатель­ная опоры представляют собой упорно-радиальные подшипники, которые кроме восприятия вертикальных нагрузок обеспечивают центрирование вращающегося стола в станине. Коническая зуб­чатая передача состоит из конического колеса 2, надетого на стол ротора путем горячей посадки, и шестерня 8, насажанной на при­водной вал на шпонке 9. При сборке зацепление конической зуб­чатой пары регулируется подбором прокладок. Приводной вал ротора 10 монтируется на двух радиально-упорных сферических подшипниках или одном сферическом и другом радиальном роликовом, которые помещаются в общем, отдельном корпусе. Это позволяет рассматривать приводной вал как отдельный узел, заменяемый при ремонте ротора на буровой.

На консольном конце приводного вала насажаны сменные цепные колеса 11, привод которым передается от трансмиссионного вала лебедки. Цепные колеса устанавливаются на шпонке и удер­живаются от осевого смещения разрезной муфтой 12. В отверстие вкладыша 5 устанавливается зажим 4 для ведущей трубы. Зажим состоит из двух одинаковых половин.

Для удержания вкладыша и зажима при подъеме инструмента служат вмонт ированные в столе ротора защелки 17.

Таблица 1.1

Параметры	БУ-50БрД	БУ-75БР	Р-560	У7-760	УР-760
Статическая на­грузка на стол рото­ра, кН	700	1000	3200	4000	4000
Максимальная пе­редаваемая мощность, кВт	184	147	367,5	367,5	367,5
Диаметр проход­ного отверстия стола ротора, мм	460	450	560	760	760
Максимальная ча­стота вращения стола ротора, об/мин	300	250	250	230	250
Передаточное от­ношение зубчатых пе­редач	3,15	2,68	3,611	3,13	3,895
Пневматический Клиновой захват	Встро­енный	—	ПКР-560	ПКР-300	ПКР-300М
Масса, кг	3100	2828	5800	10 700	8500

Для удобства погрузочно-разгрузочных работ и монтажа на под роторных балках в станице предусмотрены специальные вы­резы для захвата крюками. При отвинчивании долота или визи­ровании инструмента стол ротора закрепляется защелкой 16. В столе имеется шесть фрезерованных окон. Кожух 7 закрывает часть вращающейся поверхности стола и служит площадкой для установки элеватора при спускоподъемных операциях.

Ротор УР-760 конструктивно аналогичен ротору Р-700. В нем увеличены диаметр проходного отверстия стола до 760 мм, раз­меры зубчатой передачи и подшипников. Соответственно возросли размеры станины и масса ротора. В результате достигнуто повы­шение статической нагрузки на стол ротора до 4000 кН, переда­ваемая мощность осталась без изменения при возросшем крутящем моменте.

Ротор У7-760 по технической характеристике почти не отли­чается от ротора УР-760. Однако конструктивные их отличия су­щественны. Так, основная его шаровая опора установлена в ниж­ней части стола, а вспомогательная смонтирована над зубчатый колесом конической передачи. В этой конструкции предусмотрена отдельная масляная ванна для подшипников приводного вала, что снижает вероятность выхода их из строя.

В случае попадания бу­рового раствора в основную масляную полость.

Установка вспомо­гательной подшипниковой опоры над зубчатым колесом потре­бовала принудительной смазки, что производится специальным плунжерным насосом с эксцентриковым приводом от приводного вала. Предусмотрено также нижнее лабиринтное уплотнение стола ротора.

Стол ротора закрепляется через приводной вал, на котором между подшипниками установлен специальный диск с выфрезерованными шестью пазами для стопора. Привод стола произво­дится фиксируемой в крайних положениях рукояткой. Конструк­ция вкладышей предусматривает установку обычного конического или роликового зажима ведущей трубы бурильной колонны.

Таблица 1.2

	Р-560	Р-700		Р-950
Диаметр отверстия в столе, мм…. Диаметр отверстия с переводником, мм ……………... Допускаемая нагрузка на стол (ГОСТ 36293—89), кН …………. Максимальная частота вращения стола, об/мин…………………….. Расстояние от середины цепного колеса до центра ротора, мм .…... Максимальный момент на столе ротора, кНм……………………… Число зубьев шестерки/колеса .... Тип зубчатой, передачи ......……. Число зубьев сменных цепных колес для втулочно-роликовой цепи с шагом 50,8 мм ...………… Приводной вал, мм: диаметр (выходной) .....…….. длина ..........………………….. размеры шпоночного паза .…. Подшипники приводного вала .... Основная опора…………………. Вспомогательная опора ......……. Размер квадратного отверстия в зажимах под ве­дущую трубу, мм. Габаритные размеры, мм: длина ..........………………….. ширина .........………………… высота ……………………….. Масса, кг…………………………	560 ----- 2500 250 1353 35 19/58 Коническая с круглым зубом ----- 150 140 40Х130 3634 91682/670 31688/630 101,6; 127; 152 2209 1350 745 4075		700 560 ---- 250 1353 80 18/65 Коническая 19; 25 150 165 40Х148 7538 1687/770Х 1688/770Х 144 2272 1545 680 4760	950 ----- ....... 250 1353 120 18/65 Коническая 19; 25 150 165 40Х148 7538 1687Л060 1688/1060 144 2425 1850 750 7000

Ротор БУ-50БрД конструктивно аналогичен ротору Р-700. В нем установлены одинаковые верхняя и нижняя подшипниковые опоры стола, изменена конструкция фиксатора стола, приме­нены конические роликовые подшипники на приводном валу. В конической передаче для обеспечения плавности работы и увеличе­ния долговечности зацепления применены спиральные зубья. В комплект ротора входит встроенный пневматический клиновой захват с клиньями для труб диаметром 89 и 114 мм.

Ротор БУ-75Бр отличается от всех других конструкций до­полнительной зубчатой передачей. Это позволило производить привод стола с помощью цилиндрической зубчатой передачи, что снижает нагрузки на подшипниковые опоры стола и повышает их долговечность. Однако наличие промежуточного вала сущест­венно усложняет конструкцию ротора и увеличивает себестои­мость его изготовления. Этот ротор может эксплуатироваться с на­весным пневматическим клиновым захватом, который устанавли­вается на кронштейне ротора. При бурении клиновой захват отводится в сторону от ротора.

Таблица 1.3

Техническая характеристика роторов
Параметры	ВЗБТ		Уралмашзавод
	Р-460	Р-560	Р-560	Р-700	Р-950	Р-1260
Допустимая нагрузка на стол ротора, МН: статическая При частоте вращения 100 об/мин	2,7 1,2	3,0 1,78	4,0 1,78	5,0 2,3	6,3 3,2	8,0 3,2
Наибольшая частота вращения стола, об/мин	300	350	250	250	250	200
Диаметр отверстия в столе, мм	460	560	560	700	950	1260
Условный диапазон глубин бурения, м	600—1250	1600—2500	2500-4000	3200—5000	4000—8000	6500—12 500
Расстояние от оси стола до плоскости первого ряда зубьев приводной звездочки, м	1350	1350	1353	1353	1353	1353
Передаточное отношение конической пары	3,15	2,7	3,61	3,13	3,81	3,96
Максимальная мощность, кВт	200	280	370	370	500	600
