2.1.4. Распределение нагрузки по секциям сборных шин ру 0,4 кВ двухтрансформаторной цеховой тп

По каждому цеховому РУ (СРП, ШП, ЩО), получающего электроэнергию непосредственно от РУ 0,4 кВ цеховой ТП, определяется суммарная номинальная (установленная) активная мощность. Затем цеховые РУ и отдельные крупные электроприемники (если таковые имеются) распределяются по секциям сборных шин 0,4 кВ двухтрансформаторной цеховой ТП так, чтобы нагрузка по секциям была примерно одинакова. Это обусловлено установкой на двухтрансформаторной цеховой ТП, как правило, одинаковых силовых трансформаторов. Распределение нагрузки по секциям сборных шин 0,4 кВ оформляется в виде табл. 2.1, в которой в качестве образца дан также пример её заполнения. Эта таблица используется затем при расчете электрических нагрузок цеха.

Таблица 2.1

Распределение нагрузки по секциям сборных шин ру 0,4 кВ цеховой двухтрансформаторной тп

Секция 1		Секция 2
Виды цеховых РУ. Наименование ЭП, их мощность, кВт, и количество, шт.	Суммарная мощность, кВт	Суммарная мощность, кВт	Виды цеховых РУ. Наименование ЭП, их мощность, кВт, и количество, шт.
1	2	3	4
РП-1			РП-2
Тельфер 5х8	40	42,6	42,6 Трансформатор сварочный
		14	14х1 ЩО
ШРА-1			ШРА-2
Компрессорная установка 28х3	84	56	28х2 Компрессорная установка
Станок карусельный 40х1	40	40	40х1 Станок карусельный
Печь сопротивления 35х3	105	105	35х3 Печь сопротивления
Транспортер 10х1	10	20	10х2 Транспортер
Итого по секции 1	279	277,6	Итого по секции 2

Примечания: 1. Резервные ЭП и ЭП кратковременного режима работы в расчете электрических нагрузок не учитываются. 2. Мощности однофазных ЭП приводятся к условной трехфазной мощности [31]. 3. Мощности ЭП повторно-кратковременного режима работы (кроме ЭП с электроприводом) приводится к длительному режиму (ПВ = 100%).

2.1.5. Составление упрощенной схемы электроснабжения цеха

После решения указанных выше вопросов составляется упрощенная схема электроснабжения цеха исходя из категории электроприемников по надёжности электроснабжения и с учетом их распределения по секциям сборных шин цеховой ТП.

На схеме электроснабжения цеха следует показать:

питающие линии 10(6) кВ, идущие от ГПП предприятия к цеховой ТП и основные коммутационные аппараты для присоединения этих линий. При глухом присоединении линий коммутационные аппараты отсутствуют (рис. 1.1, а);

силовые трансформаторы цеховой ТП;

вводы от силовых трансформаторов в РУ 0,4 кВ;

РУ 0,4 кВ цеховой ТП. При этом изображаются: сборные шины; секционный аппарат (автоматический выключатель с устройством АВР или рубильник), если шины секционированы; основные коммутационные аппараты для присоединений к сборным шинам вводов от силовых трансформаторов; основные коммутационные аппараты для присоединений к сборным шинам линий, отходящих к крупным ЭП, СРП, ШП, ЩО, компенсирующим устройствам (КУ);

линии, отходящие от цеховой ТП к СРП, ШП, крупным ЭП, ЩО, КУ;

сами СРП, ШП, крупные ЭП, ЩО, КУ.

Примеры упрощённых схем электроснабжения цеха показаны на рис. 2.1, а также в [11] и [31].

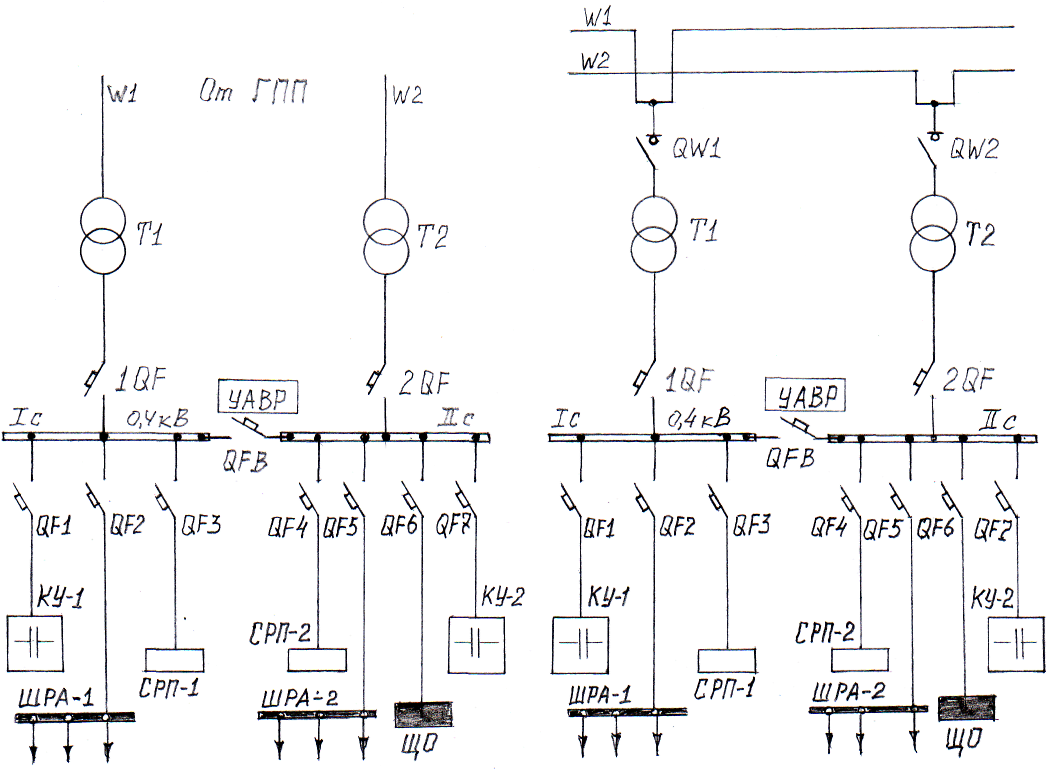

а) б) Рис. 2.1. Упрощенная схема электроснабжения цеха:

а) при глухом присоединении питающих радиальных линий напряжением 10(6) кВ; б) при присоединении питающих магистральных линий напряжением 10(6) кВ с помощью выключателей нагрузки

Примечание. Если в цеховой ТП отсутствует РУ 0,4 кВ, то на схеме электроснабжения изображаются питающий магистральный шинопровод и присоединенные к нему распределительные шинопроводы, отдельные мощные электроприемники, СРП и троллейные линии (троллеи), а также коммутационные аппараты для их присоединений.
