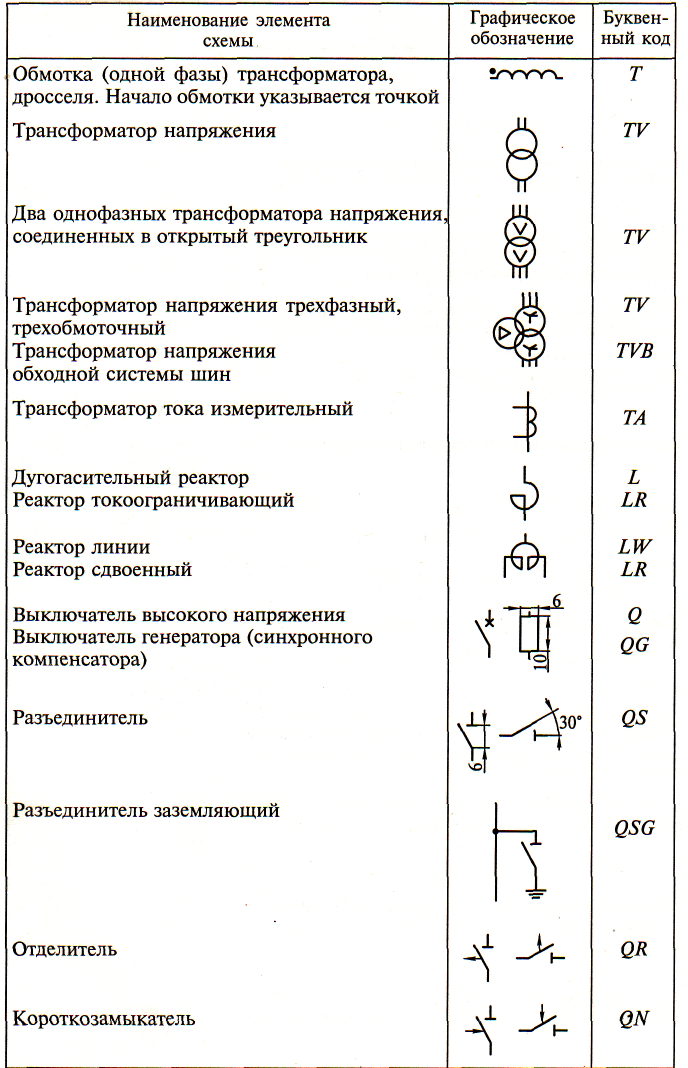

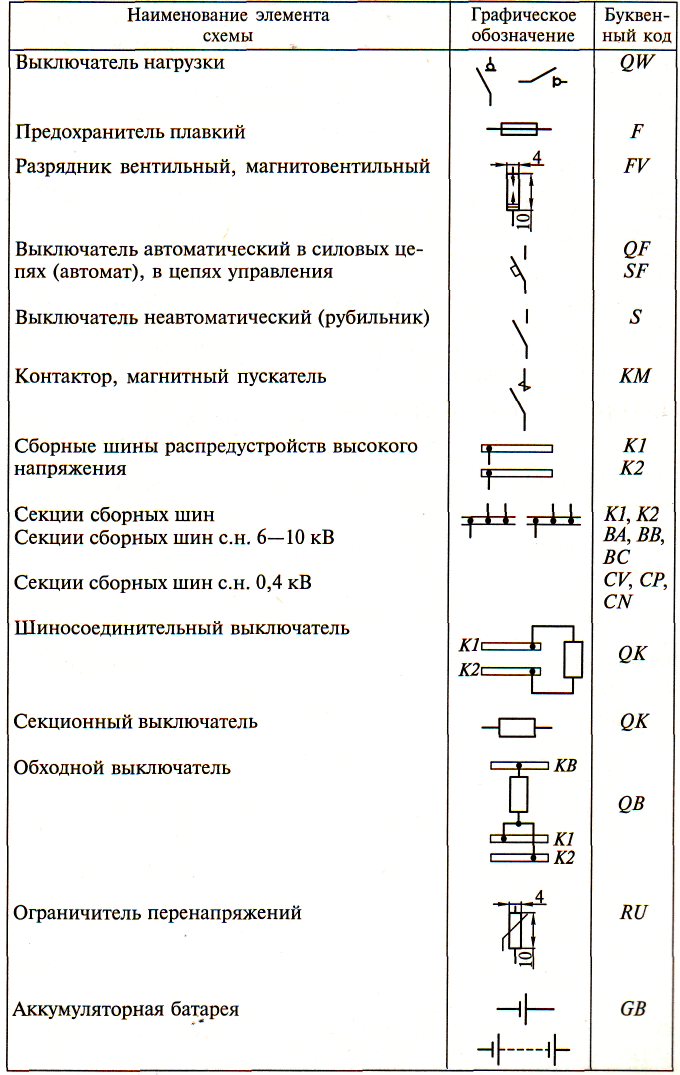

Приложение 5 Обозначения условные графические и буквенный код элементов электрических схем

Продолжение приложения 5

Окончание приложения 5

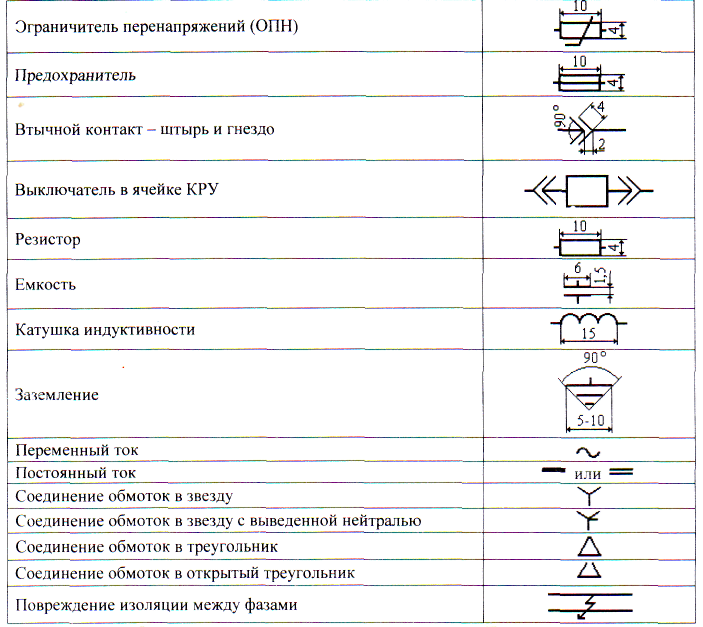

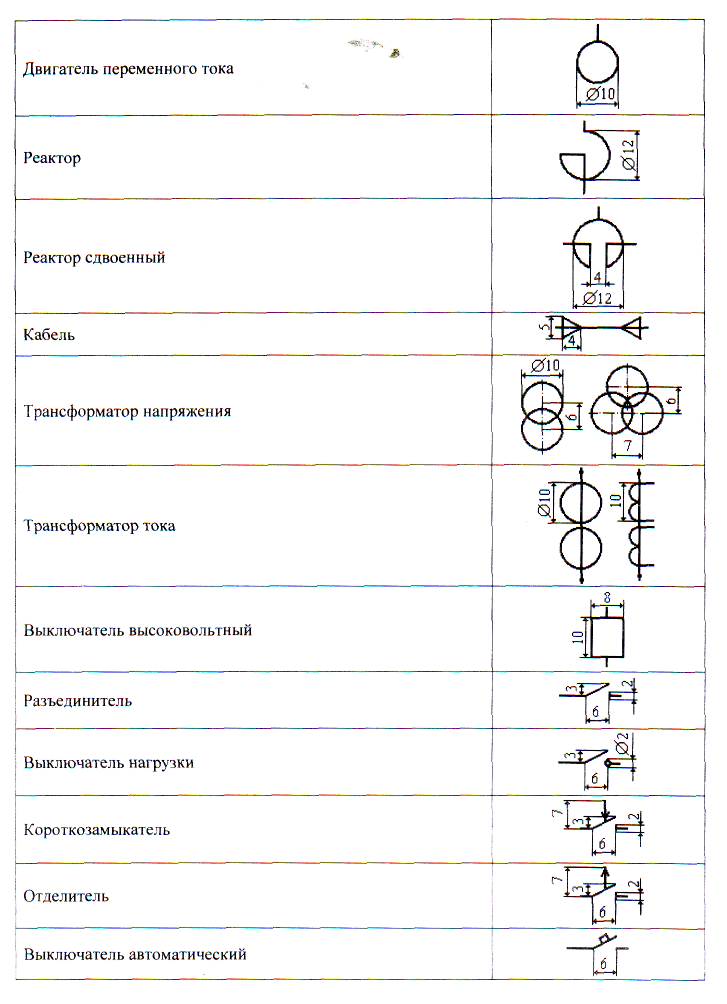

Приложение 6 Размеры графических обозначений наиболее применяемых элементов схем электрических соединений

Продолжение приложения 6

Окончание приложения 6

Примечание. Размеры указаны в относительных единицах. При выполнении чертежей следует соблюдать соответствующие пропорции между размерами элементов.

ПРИЛОЖЕНИЕ 7

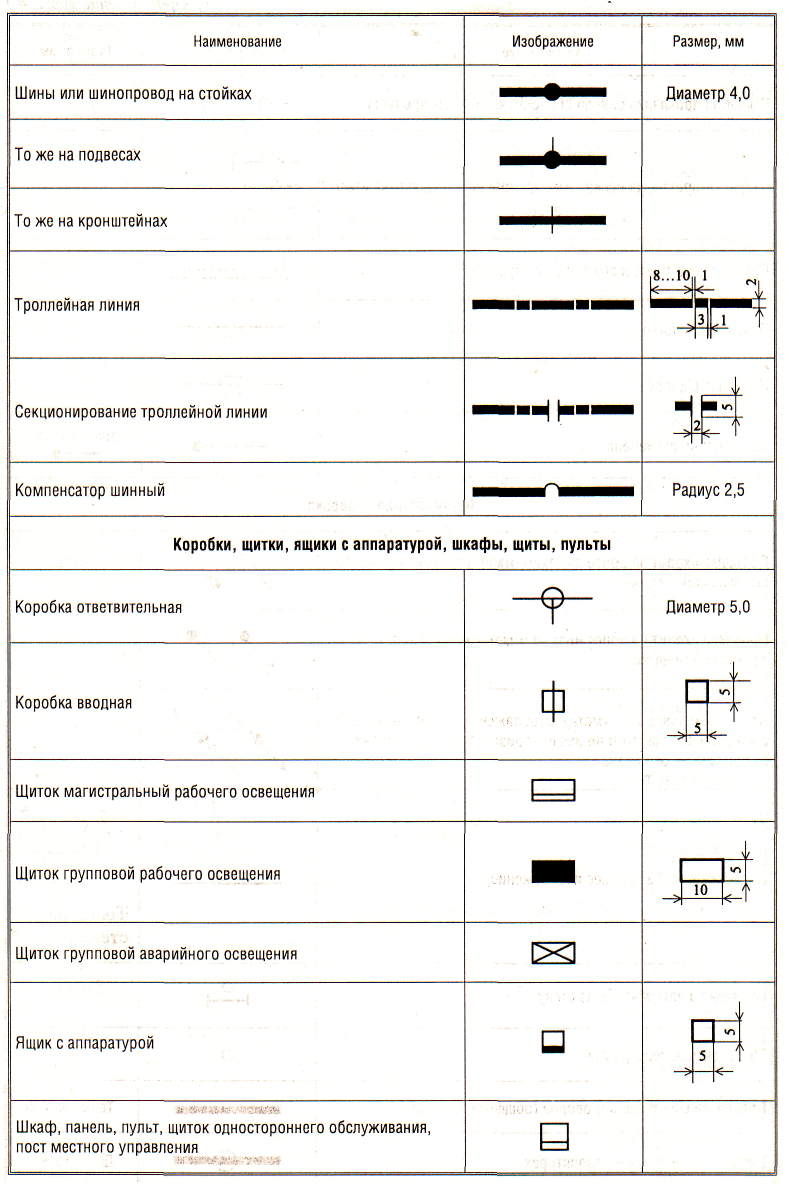

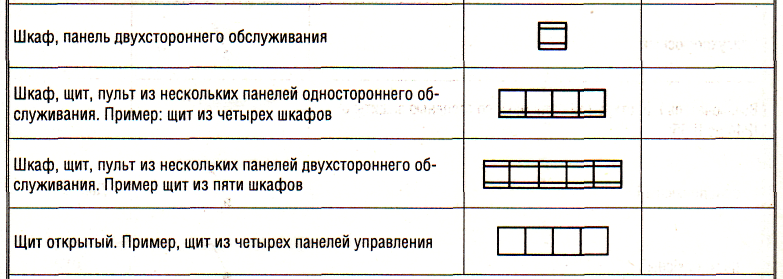

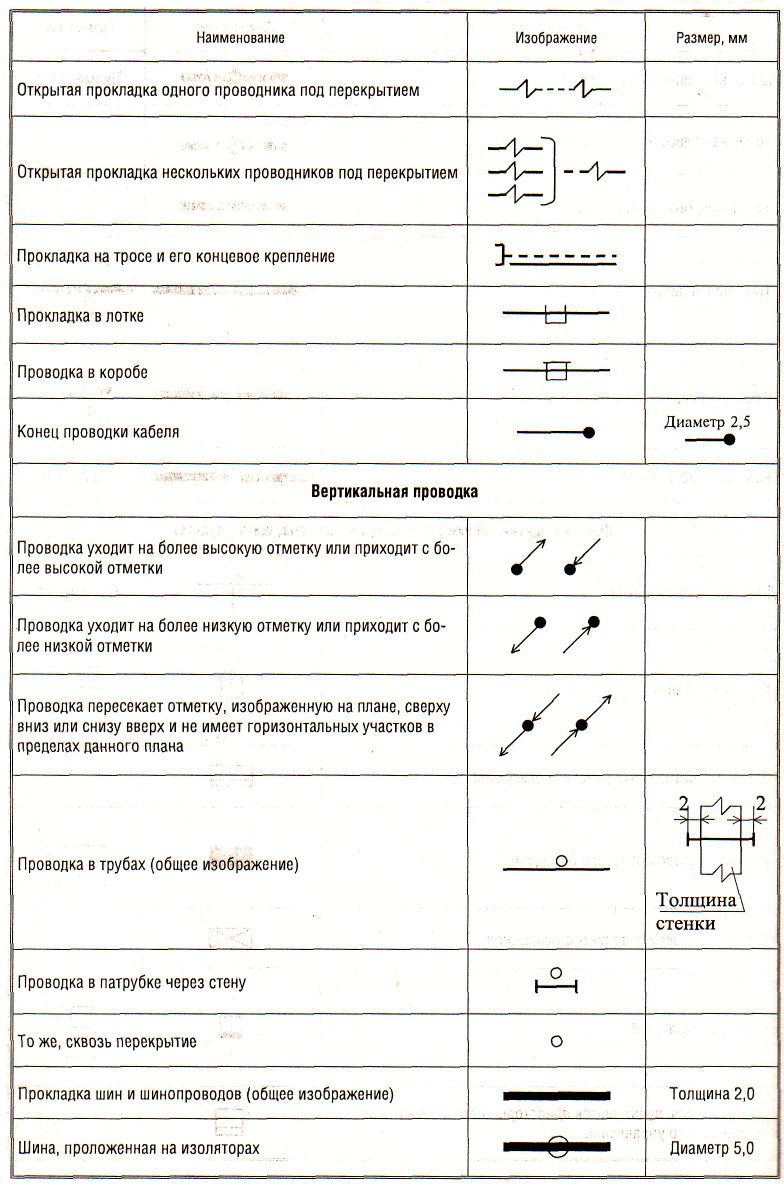

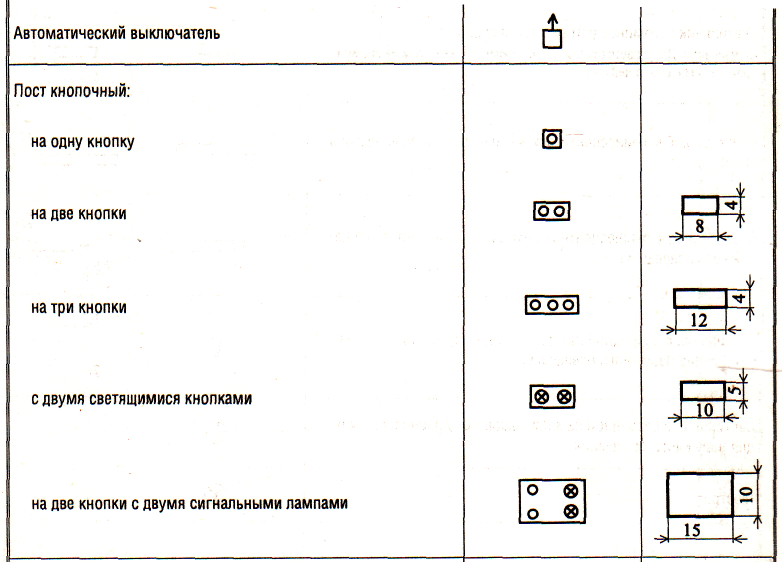

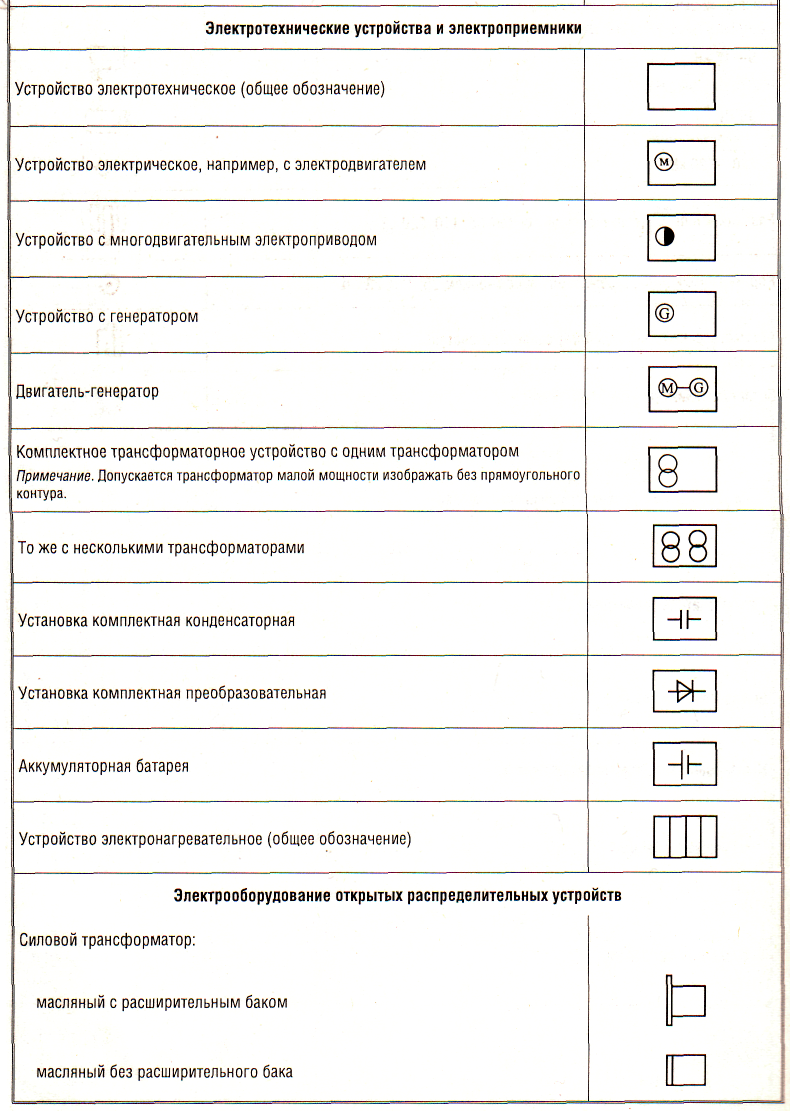

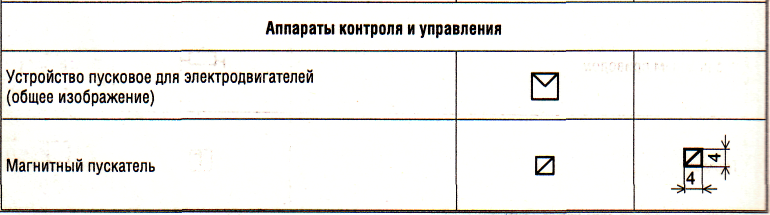

Выдержки из гост 21.614—88. Изображения условные графические электрооборудования и проводок на планах

Продолжение приложения 7

Продолжение приложения 7

Продолжение приложения 7

Окончание приложениия 7
