3.7. Ктп и их выбор
В настоящее время в цехах промышленных предприятий наиболее широко применяются КТП 10(6)/0,4 кВ внутренней установки (КТП). Они в общем случае состоят из шкафов ввода высшего напряжения (ВН), силовых трансформаторов, шкафов ввода низшего напряжения (НН), шкафов отходящих линий, секционных шкафов (при двух- или трёхтрансформаторных КТП), соединительных элементов высокого и низкого напряжений (СУ ВН, СУ НН) и шинопровода (при двухрядном расположении КТП). КТП не имеют сборных шин ВН и отличаются только конструкцией (в зависимости от завода-изготовителя).
Ввод высшего напряжения на КТП выполняют с помощью шкафа ввода ВН с выключателем нагрузки, выключателем нагрузки и предохранителями или с вакуумным выключателем, либо посредством "глухого ввода" через металлический короб, навешиваемый на трансформатор со стороны выводов ВН. Шкаф ввода ВН рассчитан на подключение от одного до трех питающих кабелей, "глухой ввод" рассчитан на подключение одного кабеля. Шкаф ввода ВН или короб для глухого присоединения кабеля к трансформатору называют устройством ввода со стороны высшего напряжения (УВН). Как правило, предприятия-изготовители предлагают несколько вариантов схем УВН.

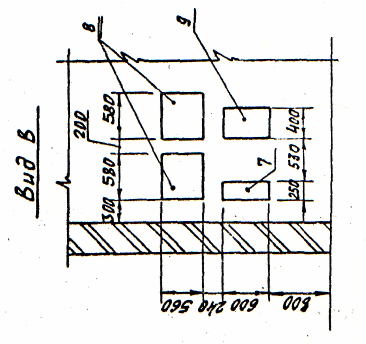

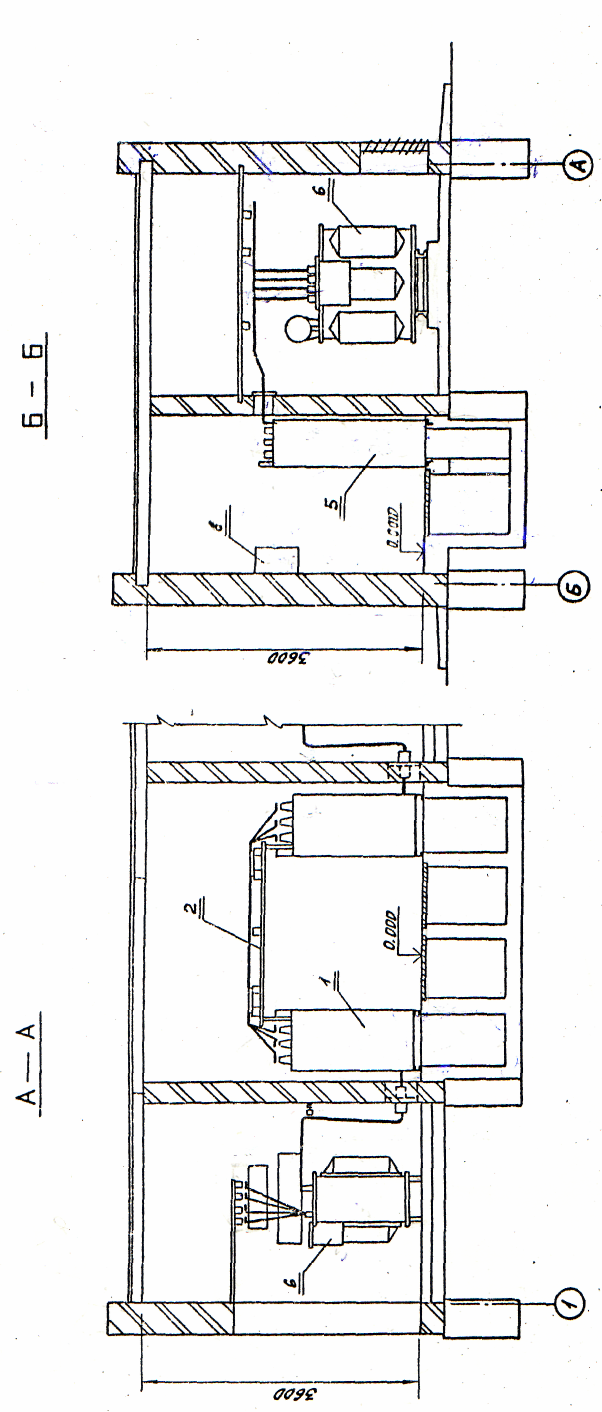

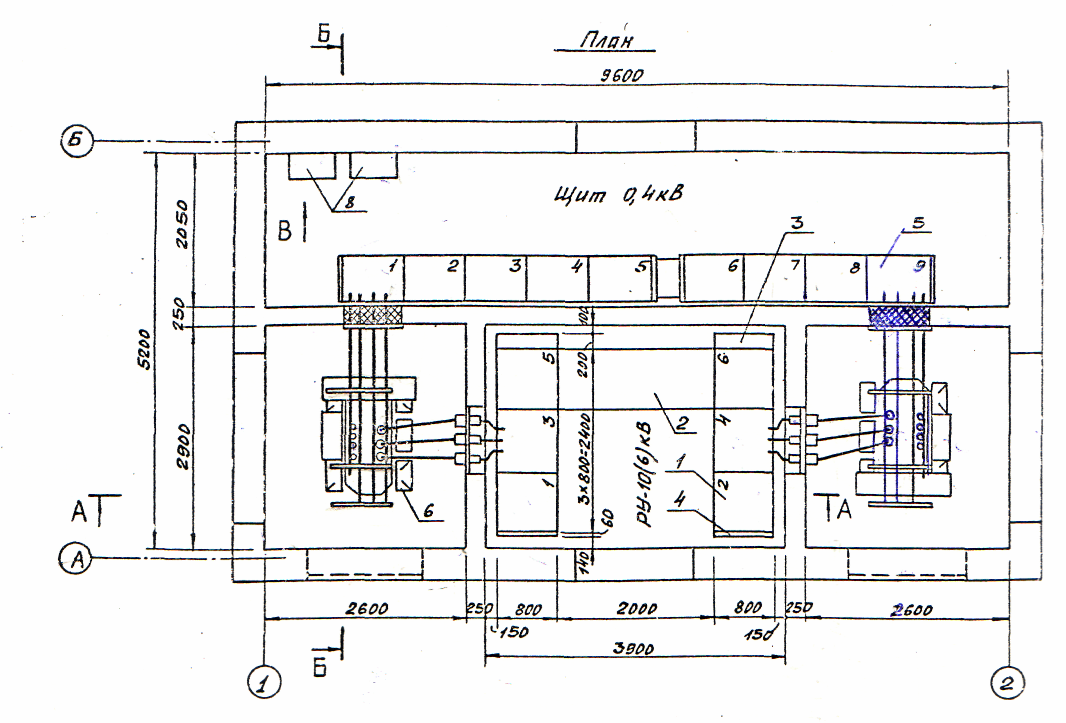

Рис. 3.9. План ТП 10(6)/0,4 кВ типа К-42-630 М5 с четырьмя кабельными вводами 10(6) кВ и двумя трансформаторами до 630 кВ.А:
1 – камера сборная серии КСО-386; 2 – шинный мост ШМР1 (с двумя разъединителями и заземляющими ножами); 3 – панель торцевая для приводов разъединителей и заземляющих ножей (в комплекте с ШМР1); 4 – панель торцевая; 5 – щит 0,4 кВ из панелей ЩО70; 6 - силовой трансформатор; 8 – щитки учёта (ЩО70-1-96, поставляются комплектно с панелями ЩО70)
Выбор той или иной схемы определяется конкретными условиями проектирования.
На КТП устанавливаются специальные силовые трансформаторы типа ТМЗ, ТМФ, ТСЗ, ТНЗ и др., имеющие баки повышенной прочности, боковые выводы, защищенные от прикосновения, с расширителями для масла (ТМФ) и без них (типа ТМЗ, ТНЗ).
РУ НН выполняется с одиночной системой шин — на однотрансформаторных КТП и с одиночной секционированной системой шин — на двухтрансформаторных, состоит из отдельных металлических шкафов с вмонтированной аппаратурой, ошиновкой и проводами вторичной коммутации.
РУ НH собирается из следующих низковольтных шкафов:
вводных (ШНВ) — по одному на трансформатор;
секционного (ШНС) — на двухтрансформаторных подстанциях;
линейных (ШНЛ), их число зависит от заказа.
Шкафы разделены на отсеки (ячейки) выключателей, шинные и кабельные отсеки и соединяются между собой болтовыми соединителями. В отсеках выключателей устанавливают автоматы выдвижного исполнения, закрываемые дверью, снабженной замками со специальным ключом. На дверях шкафов с фасада установлены ручные приводы для включения выключателей, сигнальные лампы, кнопки, ключи управления и приборы.
Вводные и секционные шкафы состоят из ячейки вводного (секционного) выключателя, ячеек выключателей отходящих линий, релейного отсека и шинного отсека. В релейном отсеке установлена аппаратура автоматики, защиты и сигнализации. В шинном отсеке расположены сборные шины и оснастка к выключателям. Во вводных шкафах предусмотрен выход сборных шин на магистраль. Секционный автоматический выключатель в нормальном режиме, как правило, отключен. При необходимости может быть предусмотрено устройство АВР. Линейные шкафы состоят из ячеек выключателей отходящих линий и шинного отсека.
На стороне 0,4 кВ предусматривается установка измерительных трансформаторов тока. В ячейках вводного выключателя трансформаторы тока устанавливаются в каждой фазе и PEN-проводнике, на отходящих линиях трансформаторы тока могут не предусматриваться. Если трансформаторы тока устанавливаются, то их число (от 1 до 3) зависит от схемы шкафов и мощности трансформатора.
Классификация КТП внутренней установки приведена в табл. 3.5.
Технические данные КТП, их конструкция, схемы и типы шкафов УВН и НН, типы автоматических выключателей, габаритные размеры и масса шкафов и другие сведения приведены в каталогах и технической информации заводов-изготовителей КТП, а также в справочной литературе [12], [17].

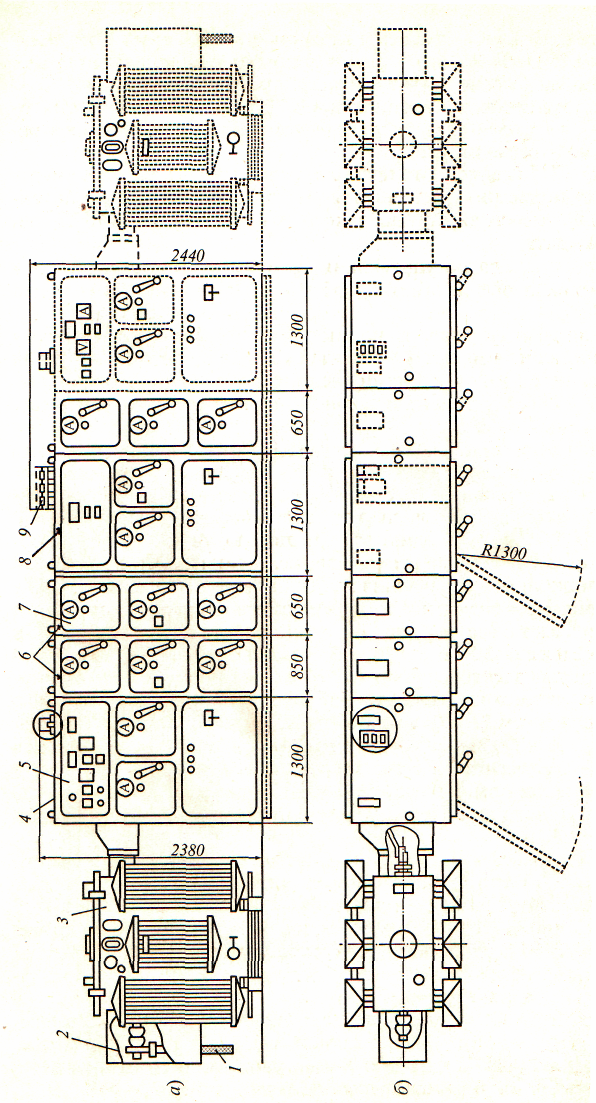

На рис. 3.11 представлена КТП с двумя трансформаторами мощностью 630 – 1000 кВ.А для внутренней установки с однорядным расположением оборудования.
Выбор КТП выполняется опираясь на сведения, полученные в ходе курсового проектирования (предварительно разработанную схему электроснабжения цеха, выбранные силовые трансформаторы, выбранные автоматические выключатели в силовой сети цеха, в том числе в РУ 0,4 кВ цеховой ТП и др.) и классификацию КТП (табл. 3.5). По каталогам или справочной литературе выбирается тип КТП, выписывается её краткая характеристика и зарисовывается принципиальная однолинейная схема.
Таблица 3.5
Классификация КТП внутренней установки
Признаки классификации КТП |
Исполнения |
1 |
2 |
По роду установки |
Внутренней установки: открытые и закрытые |
По типу КТП |
Промышленного типа (КТПП); внутрицеховые (КТП-ВЦ); внутренней установки (КТП) и др. |
По заводу - изготовителю |
Хмельницкого трансформаторного завода; ОАО «Укрэлектроаппарат» г. Хмельницкий; Самарского завода «Электрощит»; Чирчикского трансформаторного завода; Чебоксарского завода «Электросила»; ПКФ «Автоматика» г Тула и др. |
По напряжению |
10(6)/0,4 кВ; 10(6)/0,69 кВ |
По числу трансформаторов |
С одним трансформатором (КТП), исполнение левое или правое; с двумя трансформаторами (2КТП); с тремя трансформаторами (3КТП) |
По типу силовых трансформаторов |
С масляными трансформаторами: ТМФ, ТМ, ТМЗ, ТМГ; с сухими трансформаторами ТСЗ, ТСЗГЛ, ТСЛ; с трансформаторами, заполненными негорючим жидким диэлектриком ТНЗ |
По мощности силовых трансформаторов, кВ.А, в соответствии с ГОСТ 14695-80 |
160, 250, 400, 630, 1000, 1600, 2500 |
По способу выполнения нейтрали трансформатора на стороне 0,4 кВ |
С глухозаземлённой нейтралью; с изолированной нейтралью |
По способу компоновки КТП |
Однорядные (одно- или двухтрансформаторные КТП); двухрядные (двухтрансформаторные КТП) |
По схеме (типу) шкафов УВН |
С глухим кабельным вводом (ВВ-1); с выключателем нагрузки (ШВВ-2); с выключателем нагрузки и предохранителями (ШВВ-2, ШВВ-3 и др.); с вакуумным выключателем (УВН-ВВ) |
По назначению и типу шкафов НН |
Вводные: ШНВ-№, ШВ-№,ШВНН и др.; Секционные: ШНС-№, ШС-№, ШСНН и др.; Линейные: ШНЛ-№, ШЛ-№, ШЛНН и др. |
По типу автоматических выключателей в шкафах НН |
С автоматическими выключателями «Электрон», ВА55, ВА53, ВА51(52), ВА57, ВА04, А3794С или зарубежного производства. Вводные и секционные выключатели имеют выдвижное исполнение, линейные – выдвижное или стационарное исполнение. |
