5.2.3. Аэрационный режим

Аэрационный режим воздушной среды жилых территорий имеет существенное гигиеническое значение.

Во всех открытых пространствах, образованных жилой застройкой в виде дворов-садов, зон отдыха и спорта, на участках детских садов и школ, должны быть созданы благоприятные аэрационные режимы воздушной среды с учетом климатических и других местных условий: температуры, влажности, направления и скорости господствующих ветров, рельефа территории.

Аэрационный режим воздушной среды жилых районов и микрорайонов устанавливают применительно к так называемой среде обитания человека, расположенной в пределах слоя воздуха высотой 2 м от поверхности земли.

Скорость движения воздуха в этом слое в пределах 0,5…4 м/с определяет комфортность воздушной среды. При 5 м/с и более – дискомфортность, возрастающую с увеличением скорости. Застой воздуха во дворах создает антисанитарное состояние.

Регулирование режима аэрации во дворах жилых микрорайонов осуществляют созданием в них ветрового затенения, а в необходимых случаях – проветривания. Это реализуется с помощью различных приемов застройки зданиями, образующими ветрозащитные экраны в направлении господствующих наиболее вредоносных ветров.

Необходимый аэрационный режим воздушной среды применительно к местным климатическим условиям устанавливают специальными разработками, аэрационными расчетами, а также исследованиями макетов в аэродинамической трубе (рис. 5.2.8 и 5.3.9)

Ветровое экранирование с помощью застройки ориентируют на эти расчетные направления ветров.

Протяженные ветрозащитные прямолинейные или многогранные (с внутренним углом поворота не менее 120°) здания следует располагать фронтом под углом 90…60° к направлению ветрового потока с разрывами между торцами зданий 0,5…1,5 Н. Устройство ветрозащиты возможно с использованием одно- и многорядных экранов, образующих аэродинамические комплексы, внутри которых, в зоне ветровой тени могут быть расположены жилые и общественные здания обычного типа. Влияние экранирования эффективно в пределах 6…10 Н ветрозащитных зданий, далее необходимо устройство следующего аэродинамического комплекса.

Длина ветровой тени зависит от соотношения длины и высоты здания и от положения его по отношению к направлению господствующего ветра. На графиках приведены зависимости длин ветровых теней и степени снижения скоростей ветров для различных соотношений длин и высот зданий-экранов, при их расположении длинной стороной под углом 90° к направлению расчетных ветров. Из графика (рис. 5.2.6) следует, что длина ветровой тени с заветренной стороны здания равна 4…5 его высотам и может составлять 50% от скорости свободного потока; на удалении 12 высот скорость ветра снижается до 40%; с наветренной стороны здания также образуется небольшая зона с пониженными скоростями ветра (рис.5.2.7).

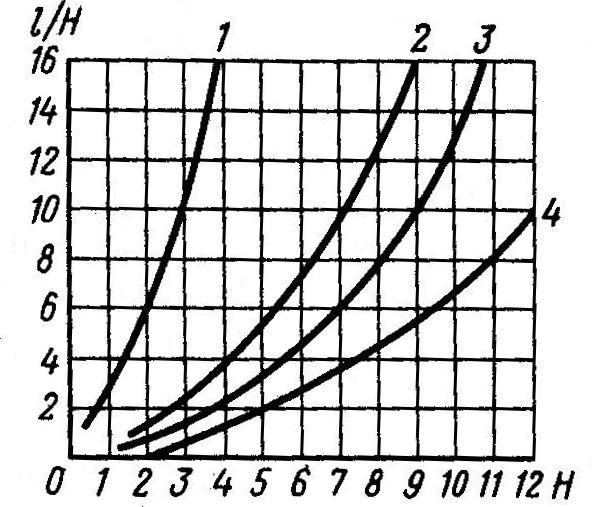

Рис. 5.2.6. График построения ветровых теней при расположении зданий фронтом перпендикулярно ветровому потоку:

1 – зона снижения скорости ветра на 70%; 2 – то же, на 60%; 3 – то же, на 50%; 4 – то же, на 40%

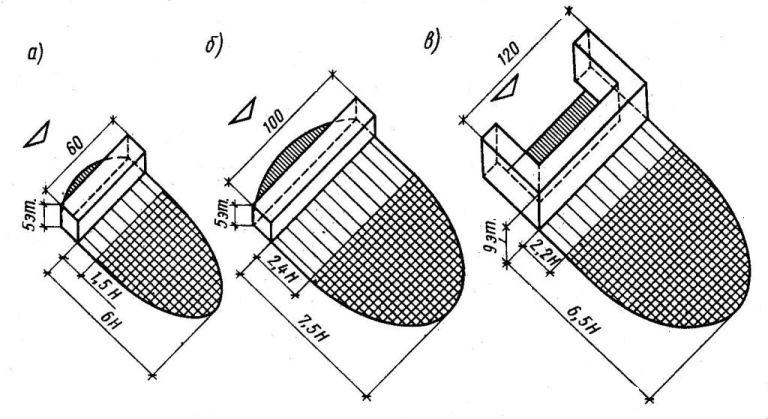

Рис. 5.2.7. Графики ветровых теней в зависимости от соотношения их длин и высот:

а – б – 5-ти этажных зданий; в – 9-ти этажных зданий

Необходимо учитывать также влияние рельефа местности на ветровой режим воздушной среды. На заветренных склонах (рис. 5.2.5) скорость ветров снижается на 10…30% в зависимости от величины уклона и формы возвышенности. Следовательно, целесообразно использовать эти склоны для размещения зон отдыха, детских и спортивных площадок.

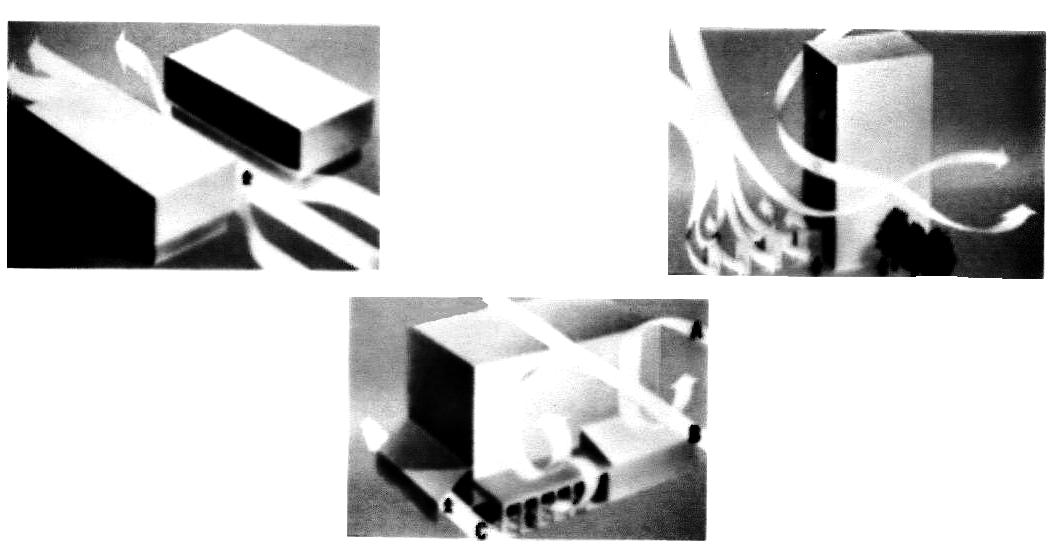

Рис. 5.2.8 .Модели формирования ветровых потоков в застройке
