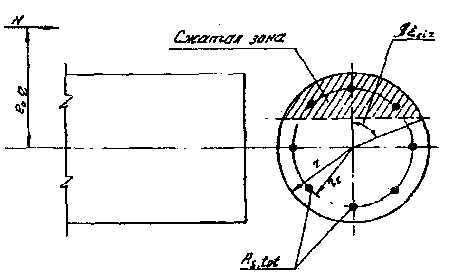

Расчет прочности круглых сечений железобетонных элементов на внецентренное сжатие

В РАЗДЕЛЕ 1 «ОСНОВНЫЕ ПОЛОЖЕНИЯ»

М_u

— момент опрокидывающих сил;

М_z

— момент удерживающих сил;

Q_r

— сдвигающая сила;

Q_z

— удерживающая сила;

l

— расчетный пролет;

h

— высота;

1 + 

— динамический коэффициент;

m

— коэффициент условий работы;

_n

— коэффициент надежности по назначению;

_f

— коэффициент надежности по нагрузке.

В РАЗДЕЛЕ 2 «НАГРУЗКИ И ВОЗДЕЙСТВИЯ»

А

— площадь;

P

— сосредоточенная вертикальная нагрузка;

F_h

— сосредоточенная горизонтальная поперечная сила;

М

— момент силы;

G

— вес одного автомобиля нагрузки АБ;

G

— модуль сдвига;

S_f

— сила сопротивления вследствие трения;

S_h

— величина реактивного сопротивления резиновых опорных частей;

Т

— период;

Р

— интенсивность временной вертикальной нагрузки от пешеходов;

р_v

— вертикальное давление от веса насыпи;

v

— интенсивность эквивалентной нагрузки от вертикального воздействия временной подвижной нагрузки;

v_h

— интенсивность горизонтальной распределенной нагрузки;



— линейная нагрузка при определении давления на звенья труб;

u

— величина, определяющая интенсивность горизонтальной распределенной нагрузки;

q₀

— интенсивность скоростного напора ветра;

_n

— нормативный удельный вес грунта;

v_vb

— удельный вес перевозимой породы;

v_t

— наибольшая установленная скорость;



— длина загружения линии влияния;

a

— проекция наименьшего расстояния от вершины до конца линии влияния;

a

— суммарная толщина слоев резины в опорных частях;

h, h_x

— высота засыпки труб;

d

— диаметр;

r

— радиус;



— перемещение в опорных частях;

f

— стрела арки;

с

— длина соприкасания колес нагрузки с проезжей частью;

_n

— нормативный угол внутреннего трения грунта;

_n

— предельная относительная деформация усадки бетона;

с_n

— удельная деформация ползучести бетона;

t

— температура;

t_n,T

— максимальная положительная температура;

t_n,x

— наименьшая отрицательная температура;

t_з

— температура замыкания;

₁

— отклонение температуры;

z

— число опор моста в группе;

z

— число устанавливаемых блоков;



— относительное положение вершины линии влияния;



— коэффициент линейного расширения;



— коэффициент сочетания нагрузок;

_f

— коэффициент надежности по нагрузке;

с_v

— коэффициент вертикального давления для звеньев труб;

1 + , 1 + 

— динамические коэффициенты;

_n

— коэффициент нормативного бокового давления;

с_w

— аэродинамический коэффициент лобового сопротивления конструкции действию ветра;

k_n

— коэффициент, учитывающий изменение скоростного напора ветра в зависимости от высоты;



— коэффициент, учитывающий отсутствие обращения особо тяжелого железнодорожного подвижного состава;

s₁

— коэффициент, учитывающий воздействие временной нагрузки с других путей (полос);

s₂

— коэффициент, учитывающий в совмещенных мостах одновременно загружение проездов разного назначения;

_n

— нормативная величина коэффициента трения;

_max, _min

— максимальная и минимальная величины коэффициента трения.

В РАЗДЕЛЕ 3«БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ»

ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ

Нормативные сопротивления бетона

R_bn

— осевому сжатию;

R_btn

— осевому растяжению.

Расчетные сопротивления бетона

при расчете по предельным состояниям первой группы

R_b

— осевому сжатию;

R_bt

— осевому растяжению;

при расчете по предельным состояниям второй группы

R_b,ser

— осевому сжатию;

R_bt,ser

— осевому растяжению при расчете предварительно напряженных элементов по образованию трещин;

R_b,mc1

— осевому сжатию при расчете на стойкость против образования продольных микротрещин (тс) при предварительном напряжении, транспортировании и монтаже;

R_b,mc2

— осевому сжатию при расчете под эксплуатационной нагрузкой по формулам сопротивления упругих материалов (расчет на совместное воздействие силовых факторов и неблагоприятных влияний внешней среды);

R_b,sh

— скалыванию при изгибе.

Нормативные сопротивления арматуры растяжению

R_sn

— ненапрягаемой;

R_pn

— напрягаемой.

Расчетные сопротивления арматуры растяжению

R_s

— ненапрягаемой;

R_p

— напрягаемой;

R_sc

— ненапрягаемой — сжатию;

R_pc

— напрягаемой, расположенной в сжатой зоне.

Отношение модулей упругости

n₁

— принимаемые при расчете по прочности, а при напрягаемой арматуре также и при расчете на выносливость;

n'

— то же, принимаемые при расчете на выносливость для элементов с ненапрягаемой арматурой.

Геометрические характеристики

— площадь сечения сжатой зоны бетона;

А_b

— площадь сечения всего бетона;

А_red

— площадь приведенного сечения элемента;

I_red

— момент инерции приведенного сечения элемента относительно его центра тяжести;

W_red

— момент сопротивления приведенного сечения элемента для крайнего растянутого волокна;

А_s,

— площадь сечения ненапрягаемой растянутой и сжатой продольной арматуры;

А_p,

— то же, напрягаемой арматуры;



— коэффициент армирования, определяемый как отношение площади сечения растянутой продольной арматуры к площади поперечного сечения без учета сжатых и растянутых свесов поясов;

b

— ширина прямоугольного сечения, ширина стенки (ребра) таврового, двутаврового и коробчатого сечений;

— ширина пояса таврового, двутаврового и коробчатого сечений в сжатой зоне;

h

— высота сечения;

— приведенная (включая вуты) высота сжатого пояса таврового, двутаврового и коробчатого сечений;

h₀

— рабочая высота сечения;

х

— высота сжатой зоны бетона;

а_s, a_p

— расстояние от центра тяжести растянутой соответственно ненапрягаемой и напрягаемой продольной арматуры до ближайшей грани сечения;

,

— то же, для сжатой арматуры;

e_c

— эксцентриситет продольной силы N относительно центра тяжести приведенного сечения;



— коэффициент, учитывающий влияние поперечного изгиба при внецентренном сжатии (вводится к значению е_c), принимаемый согласно п. 3.54*;

e₀

— расчетное (с учетом коэффициента , вводимого к значению e_c) расстояние от продольной силы N до центра тяжести растянутой арматуры внецентренно сжатого сечения;

е, e'

— расстояние от оси приложения продольной силы N до центра тяжести соответственно растянутой и сжатой арматуры внецентренно растянутого сечения;

i

— радиус инерции поперечного сечения;

r

— ядровое расстояние;

d

— диаметр круглого элемента, номинальный диаметр арматурных стержней.

Напряжения в бетоне

_bt

— растягивающее (с учетом потерь) напряжение в бетоне растянутой зоны предварительно напряженного элемента под временной нагрузкой;

_mt, _mc

— главные растягивающие и главные сжимающие напряжения;

_bx, _by

— нормальные напряжения в бетоне соответственно вдоль продольной оси и в направлении, нормальном к ней;

_b

— касательные напряжения в бетоне.

Напряжения в арматуре

_s

— напряжение в ненапрягаемой растянутой арматуре под нагрузкой;

_p

— cуммарное напряжение в напрягаемой арматуре растянутой зоны под нагрузкой;

_рс

— вводимое в расчет остаточное напряжение в напрягаемой арматуре, расположенной в сжатой зоне; _рс = R_pc - _pcl ;

_pcl

— расчетное напряжение (за вычетом всех потерь) в напрягаемой арматуре, расположенной в сжатой зоне.

В РАЗДЕЛЕ 4 «СТАЛЬНЫЕ КОНСТРУКЦИИ»

А

— площадь сечения брутто;

А_bn

— площадь сечения болта нетто;

А_n

— площадь сечения нетто;

А_f

— площадь сечения полки (пояса);

А_w

— площадь сечения стенки;

А_wf

— площадь сечения по металлу углового шва;

А_wz

— площадь сечения по металлу границы сплавления;

Е

— модуль упругости;

F

— сила;

G

— модуль сдвига;

I_s

— момент инерции сечения ребра;

I_sl

— момент инерции сечения продольного ребра;

I_t

— момент инерции кручения балки;

I_x, I_y

— моменты инерции сечения брутто относительно осей соответственно х-х и у-у, здесь и далее ось х-х — горизонтальная, ось у-у — вертикальная;

I_xn, I_yn

— то же, сечения нетто;

М

— момент, изгибающий момент;

М_cr

— критический изгибающий момент в пределах расчетной длины сжатого пояса балки, определяемый по теории тонкостенных упругих стержней для заданных условий закрепления и нагружения балки;

М_x, М_y

— моменты относительно осей соответственно х-х и у-у;

N

— продольная сила;

N_cr

— критическая нормальная сила, определяемая по теории тонкостенных упругих стержней для заданных условий закрепления и нагружения элементов;

Q

— поперечная сила, сила сдвига;

Q_fic

— условная поперечная сила для соединительных элементов;

Q_s

— условная поперечная сила, приходящаяся на систему планок, расположенных в одной плоскости;

R_ba

— расчетное сопротивление растяжению фундаментных (анкерных) болтов;

R_bh

— расчетное сопротивление растяжению высокопрочных болтов;

R_bp

— расчетное сопротивление смятию болтовых соединений;

R_bs

— расчетное сопротивление болтов срезу;

R_bt

— расчетное сопротивление болтов растяжению;

R_bun

— нормативное сопротивление стали болтов, принимаемое равным временному сопротивлению _b по государственным стандартам и техническим условиям на болты;

R_cd

— расчетное сопротивление диаметральному сжатию катков (при свободном касании в конструкциях с ограниченной подвижностью);

R_dh

— расчетное сопротивление растяжению высокопрочной проволоки или каната;

R_lp

— расчетное сопротивление местному смятию в цилиндрических шарнирах (цапфах) при плотном касании;

R_p

— расчетное сопротивление стали смятию торцевой поверхности (при наличии пригонки);

R_s

— расчетное сопротивление стали сдвигу;

R_th

— расчетное сопротивление стали растяжению в направлении толщины проката;

R_u

— расчетное сопротивление стали растяжению, сжатию, изгибу по временному сопротивлению;

R_un

— временное сопротивление стали разрыву, принимаемое равным минимальному значению _b по государственным стандартам и техническим условиям на сталь;

R_wf

— расчетное сопротивление угловых швов срезу (условному) по металлу шва;

R_wu

— расчетное сопротивление стыковых сварных соединений сжатию, растяжению, изгибу по временному сопротивлению;

R_wun

— нормативное сопротивление металла шва по временному сопротивлению;

R_ws

— расчетное сопротивление стыковых сварных соединений сдвигу;

R_wy

— расчетное сопротивление стыковых сварных соединений сжатию, растяжению и изгибу по пределу текучести;

R_wz

— расчетное сопротивление угловых швов срезу (условному) по металлу границы сплавления;

R_y

— расчетное сопротивление стали растяжению, сжатию, изгибу по пределу текучести;

R_yn

— предел текучести стали, принимаемый равным значению предела текучести _T по государственным стандартам и техническим условиям на сталь;

S

— статический момент сдвигаемой части сечения брутто относительно нейтральной оси;

W_x, W_y

— минимальные моменты сопротивления сечения брутто относительно осей соответственно х-х и у-у;

W_xn, W_yn

— минимальные моменты сопротивления сечения нетто относительно осей соответственно х-х и у-у;

b

— ширина;

b_ef

— расчетная ширина;

b_f

— ширина полки (пояса);

b_h

— ширина выступающей части ребра, свеса;

е

— эксцентриситет силы;

е_rel

— относительный эксцентриситет (e_rel = eA/W_c);

е_ef

— приведенный относительный эксцентриситет (е_ef = e_rel );

h

— высота;

h_w

— расчетная высота стенки (расстояние между осями поясов);

i

— радиус инерции сечения;

i_min

— наименьший радиус инерции сечения;

i_x, i_y

— радиусы инерции сечения относительно осей соответственно х-х и у-у;

k_f

— катет углового шва;

l

— длина, пролет;

l_c

— длина распорки;

l_d

— длина раскоса;

l_ef

— расчетная, условная длина;

l_m

— длина панели (расстояние между узлами решетчатой конструкции);

l_s

— длина планки;

l_w

— длина сварного шва;

l_x, l_y

— расчетные длины элемента в плоскостях, перпендикулярных осям соответственно х-х и у-у;

m

— коэффициент условий работы;

m_b

— коэффициент условий работы соединения;

r

— радиус;

t

— толщина;

t_f

— толщина полки (пояса);

t_w

— толщина стенки;

_f , _z

— коэффициенты для расчета углового шва соответственно по металлу шва и по металлу границы сплавления;

_n

— коэффициент надежности по назначению;

_m

— коэффициент надежности по материалу;

_u

— коэффициент надежности в расчетах по временному сопротивлению;



— коэффициент влияния формы сечения;



— гибкость ( = l_ef / i);

_x, _y

— расчетные гибкости элемента в плоскостях, перпендикулярных осям соответственно х-х и у-у;

v

— коэффициент поперечной деформации стали (Пуассона);

_x, _y

— нормальные напряжения, параллельные осям соответственно х-х и у-у;

_xy

— касательное напряжение;



— коэффициент продольного изгиба.

В РАЗДЕЛЕ 5 «СТАЛЕЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ»

n₁

— коэффициент приведения i-го материала сечения;

E_i, Е_ij

— модуль упругости i-го материала сечения с указанием j-го вида арматуры;

I_i , I_ij

— момент инерции сечения или его частей с указанием принадлежности ê j-му расчету;

W_ij

— момент сопротивления i-й фибры j-й части сечения;

А_i , А_ij

— площадь сечения или его элементов;

z_ij

— расстояние i-го элемента сечения до j-го центра тяжести;

b, b_i

— ширина элемента или его i-й части;

t_i , t_ij

— толщина i-го элемента сечения с указанием местоположения j;

t_n,max , t_max

— эксплуатационная и расчетная максимальная разность температур;

М, М_i, М_ij

— изгибающий момент i-й стадии работы для j-го расчетного случая;

N, N_i, N_ij

— нормальная сила от внешнего воздействия или замены i-й части сечения с указанием j-го напряженного состояния материалов, составляющих заменяемую часть;

S_i, S_ij

— сдвигающее усилие, возникающее от i-го вида усилия или воздействия, с указанием местоположения j (в отдельных случаях с указанием j-го вида расчета);

s_ij

— интенсивность сдвигающих усилий на i-м участке пролетного строения от j-го усилия;

R_i

— расчетное сопротивление i-го материала сечения;

R_bt

— расчетное сопротивление бетона осевому растяжению;

R_bt,ser

— расчетное сопротивление бетона осевому растяжению при расчете предварительно напряженных элементов по образованию трещин;

_i, _il, _ij

— напряжения в i-м материале сечения с указанием самоуравновешенных напряжений по сечению i или местоположения проверяемой фибры j;

_i, _ij

— деформации i-го материала сечения или от i-го воздействия с указанием j-го положения по сечению;



— характеристика цикла;

æ_i , 

— поправочные коэффициенты к действующим усилиям;

k

— поправочный коэффициент к величине деформации бетона;

_cr

— коэффициент, учитывающий работу бетона при наличии трещин;

m, m_i

— коэффициент условий работы i-го материала или элемента сечения;

Р_i

— характерные точки сечения.

В РАЗДЕЛЕ 6 «ДЕРЕВЯННЫЕ КОНСТРУКЦИИ»

N_d

— расчетное значение осевого усилия;

M_d

— расчетное значение изгибающего момента;

Q_d

— расчетное значение поперечной силы;

N_dd

— расчетное значение несущей способности вклеенного штыря на выдергивание или продавливание.

РАСЧЕТНЫЕ СОПРОТИВЛЕНИЯ ДРЕВЕСИНЫ

R_db

— при изгибе;

R_dt

— растяжению вдоль волокон;

R_ds

— сжатию вдоль волокон;

R_dc

— то же, в клееных конструкциях;

R_dqs

— смятию вдоль волокон;

R_dq

— сжатию и смятию всей поверхности поперек волокон;

R_dcq

— то же, в клееных конструкциях;

R_dqp

— местному смятию поперек волокон;

R_dqa

— то же, на части длины элемента;

R_dab

— скалыванию вдоль волокон при изгибе;

R_dam

— скалыванию (непосредственному) вдоль волокон;

R_dsm

— скалыванию поперек волокон;

R_q

— смятию и скалыванию под углом  к направлению волокон;

R_daf

— скалыванию по клееным швам вдоль волокон при изгибе;

R_daf

— скалыванию по клеевому шву вдоль волокон в клеештыревых соединениях;

R_daf

— скалыванию по клеевому шву в клеештыревых соединениях при вклеивании штырей под углом  к направлению волокон.

РАСЧЕТНЫЕ ПЛОЩАДИ

А_br

— поперечного сечения брутто;

А_nt

— поперечного сечения нетто;

A_d

— поперечного сечения при проверке на устойчивость;

А_a

— скалывания;

А_q

— смятия.

ДРУГИЕ ХАРАКТЕРИСТИКИ

S_br

— статический момент брутто части сечения относительно нейтральной оси;

W_nt

— момент сопротивления ослабленного сечения;

I_x, I_y

— моменты инерции сечения нетто соответственно относительно осей х-х и у-у;

х, у

— расстояния от главных осей соответственно х-х и у-у до наиболее удаленных точек сечения;

l

— расчетный пролет плиты;

l

— теоретическая длина сваи;

l

— длина штопки;

l_a

— расстояние между связями ветвей в составных элементах;

l_a

— длина колодки в составных элементах;

l_c

— расчетная длина элемента при проверке устойчивости;

l_s

— длина площадки смятия древесины вдоль волокон;

l_d

— расчетная длина скалывания в соединениях на колодках;

l_l

— длина заделки скрепления;

а

— размер ската колеса или гусеницы в направлении поперек дороги;

а

— расстояние между колодками в свету;

а

— глубина врезки;

b

— ширина балки;

b

— полная ширина сечения составного элемента;

z

— плечо сил, скалывающих колодку;

d

— диаметр;

d_l

— диаметр отверстия под штырь;



— зазор при сплачивании бревен;



— толщина одной доски;

t

— толщина наиболее тонкого из соединяемых элементов;

t₁

— толщина средних соединяемых элементов;

t₂

— толщина крайних соединяемых элементов;

t

— толщина дорожного покрытия;



— гибкость элемента;

_a

— гибкость ветви составного элемента;

_z

— приведенная гибкость составного элемента;

n

— число срезов в начальном соединении;

n_q

— число срезов связей в одном шве;

n_f

— число швов между ветвями элементов;

m

— коэффициент условий работы;

m_q

— то же, на смятие поперек волокон;

m_a

— то же, на скалывание вдоль волокон;



— коэффициент продольного изгиба;

_z

— коэффициент приведения гибкости;



— коэффициент податливости соединения;



— коэффициент, учитывающий влияние на устойчивость дополнительного момента от нормальной силы.

В РАЗДЕЛЕ 7«ОСНОВАНИЯ И ФУНДАМЕНТЫ»

Характеристика грунтов

e

— коэффициент пористости;

I_L

— показатель текучести;

I_p

— число пластичности;



— удельный вес;



— угол внутреннего трения;

R_c

— предел прочности на одноосное сжатие образцов скальных грунтов;

R_nc

— предел прочности на одноосное сжатие образцов глинистого грунта природной влажности.

Нагрузки, давления, сопротивления

F

— сила, расчетное значение силы;

M

— момент сил;

N

— сила, нормальная к подошве фундамента;

р, р_max

— среднее и максимальное давления подошвы фундамента на грунт;

R

— расчетное сопротивление грунта;

R₀

— табличное значение условного сопротивления грунта.

Геометрические характеристики

b

— ширина (меньшая сторона или диаметр) подошвы фундамента;

а

— длина подошвы фундамента;

A

— площадь подошвы фундамента;

d

— глубина заложения фундамента;

d_w

— глубина воды;

h

— толщина слоя грунта или высота насыпи;

e₀

— эксцентриситет равнодействующей нагрузок относительно центральной оси подошвы фундамента;

r

— радиус ядра сечения фундамента у его подошвы;

W

— момент сопротивления подошвы фундамента для менее нагруженного ребра;

z

— расстояние от подошвы фундамента.

Коэффициенты

_z

— надежности по грунту;

_n

— надежности по назначению сооружения;

_c

— условий работы.
