6. Расчет нагревательных приборов.

Тепловой расчет приборов заключается в определении площади внешней нагревательной поверхности каждого прибора, обеспечивающий необходимый тепловой поток от теплоносителя в помещение. Расчет проводится при температуре теплоносителя, устанавливаемой для условий выбора тепловой мощности приборов. Для теплоносителя воды – это максимальная средняя температура воды в приборе, связанная с её расходом.

Теплоотдача открыто проложенных трубопроводов:

l_в, l_г – длинна труб в помещении, соответственно вертикальных и горизонтальных (м);

q_в, q_г – теплоотдача вертикально и горизонтально расположенных труб (1 метр) (Вт/м²).

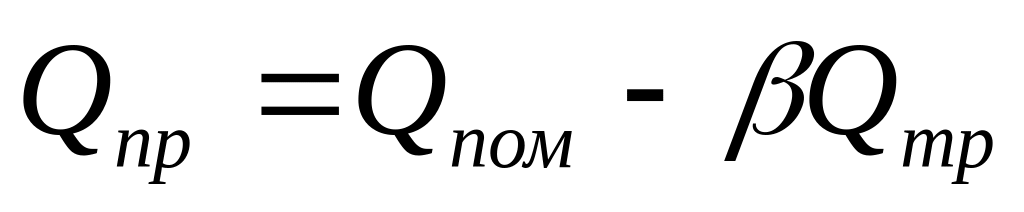

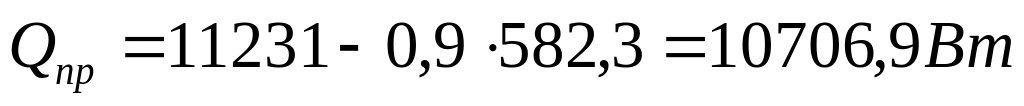

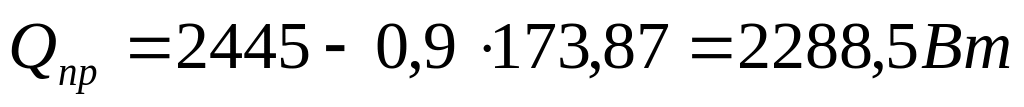

Теплопотери в помещении находятся:

Q_пом – тепловые потери помещения (Вт);

β – поправочный коэффициент учитывающий долю теплоотдачи теплопроводов, при открытой прокладке β=0,9.

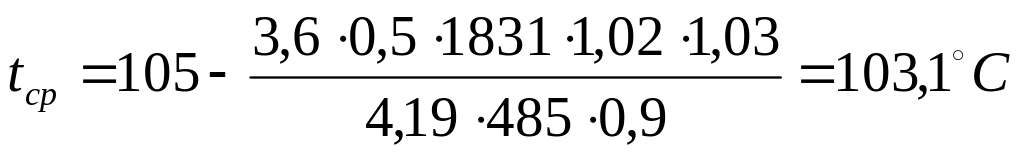

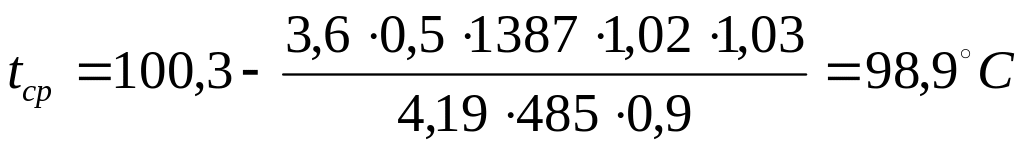

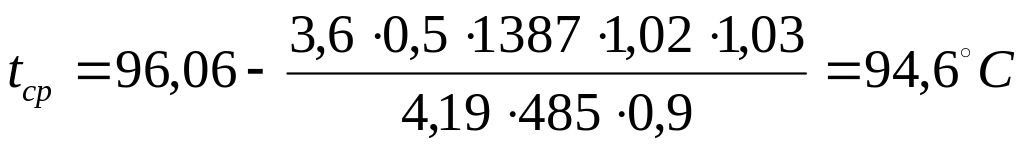

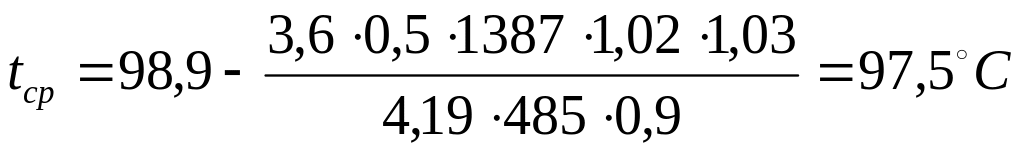

Средняя температура теплоносителя в отопительных приборах находится:

- для проточно-регулируемых

- для проточных

₁ – поправочный коэффициент, учитывающий понижение температуры воды относительно расчетного значения вследствие ее остывания в трубопроводах системы отопления. Принимаем равным β₁=1,02;

₂ – поправочный коэффициент, зависящий от типа прибора. Для радиаторов и конвекторов ₂=1,03;

Расчет отопительных приборов

с – удельная теплоемкость воды (С=4,187 кДж/(кг°С));

G_ст–расход воды в стояках (кг/ч)

α-коэффициент затекания теплоносителя в приборы, (α=0,9).

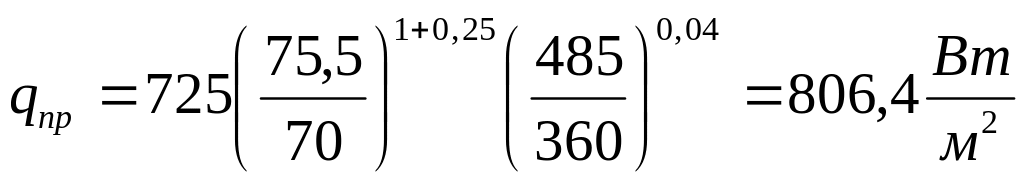

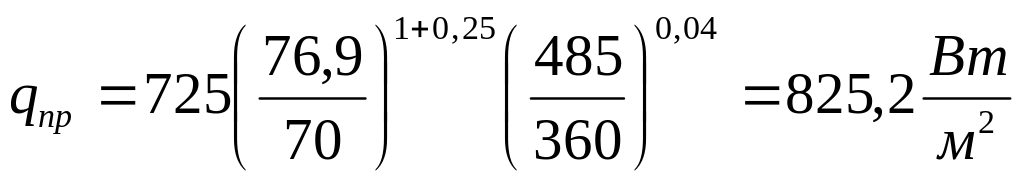

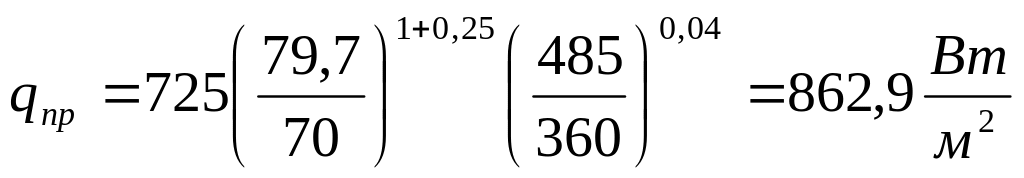

Плотность теплового потока находится:

q_ном- номинальная плотность теплового потока (Вт/м²);

для радиатора чугунного секционного типа МС-140-98: q_ном=758 Вт/м²

для настенного конвектора с кожухом типа «Универсал-С»: q_ном=345 Вт/м²

n, p-показатели для определения теплового потока отопительного прибора, принимаемые по , в зависимости от G_пр, и схемы подачи теплоносителя в приборы.

для радиатора чугунного секционного типа МС-140-98: n=0,25; p=0,04

для настенного конвектора с кожухом типа «Универсал»: n=0,35; р=0,07

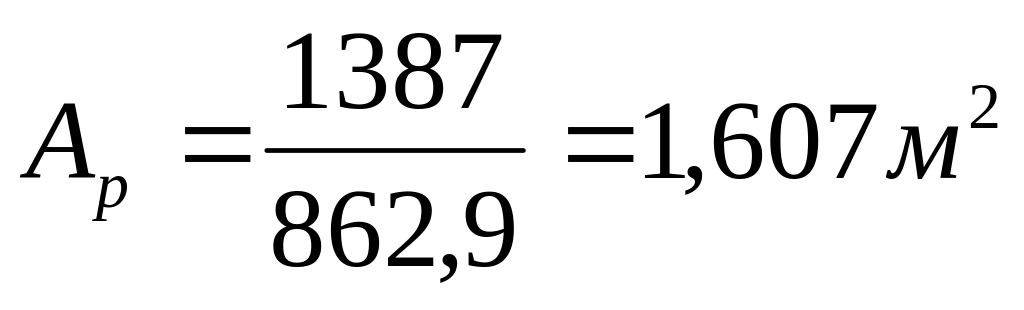

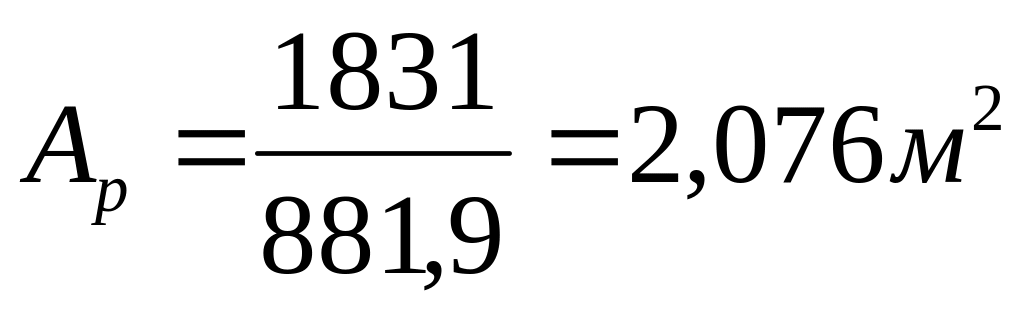

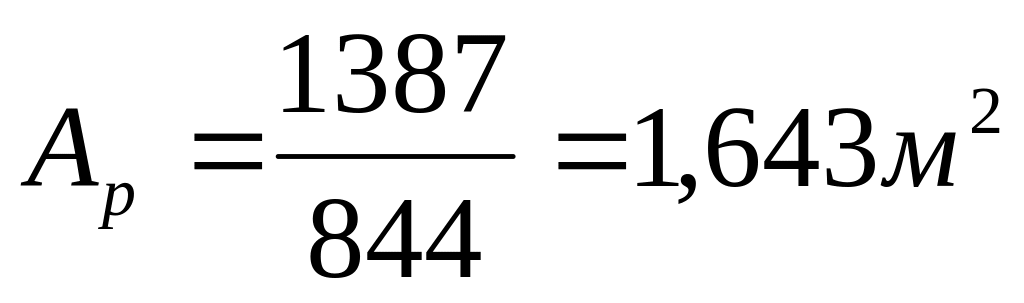

Расчетная площадь отопительного прибора независимо от типа теплоносителя находится:

Длина чугунных секционных радиаторов зависит от числа секций, составляющих прибор.

а

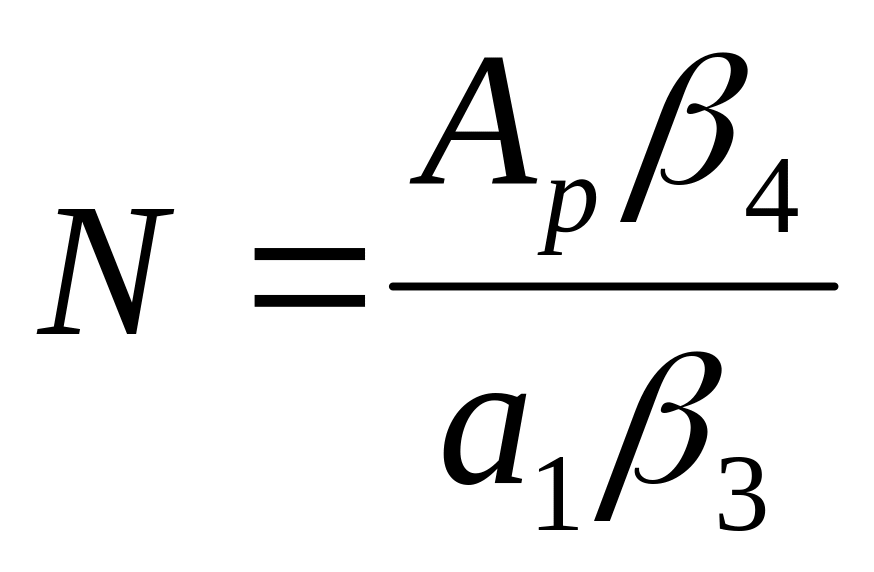

Расчет отопительных приборов

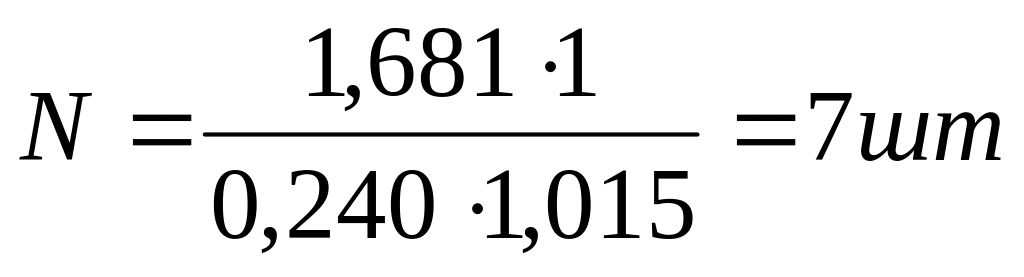

₁ – площадь одной секции, (м²);

₄ – поправочный коэффициент, учитывающий способ установки радиаторов в помещение; ₄=1

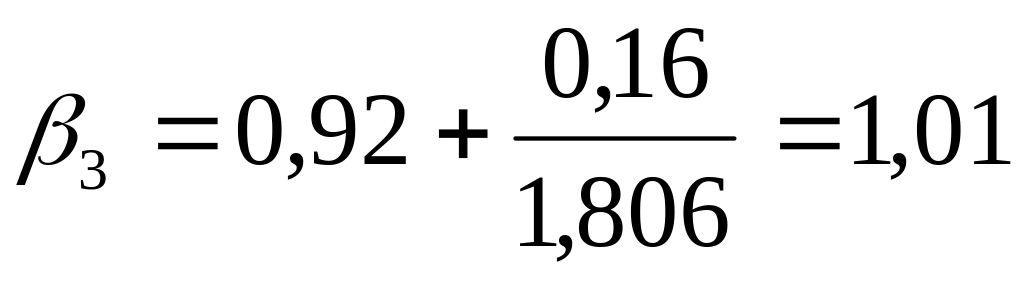

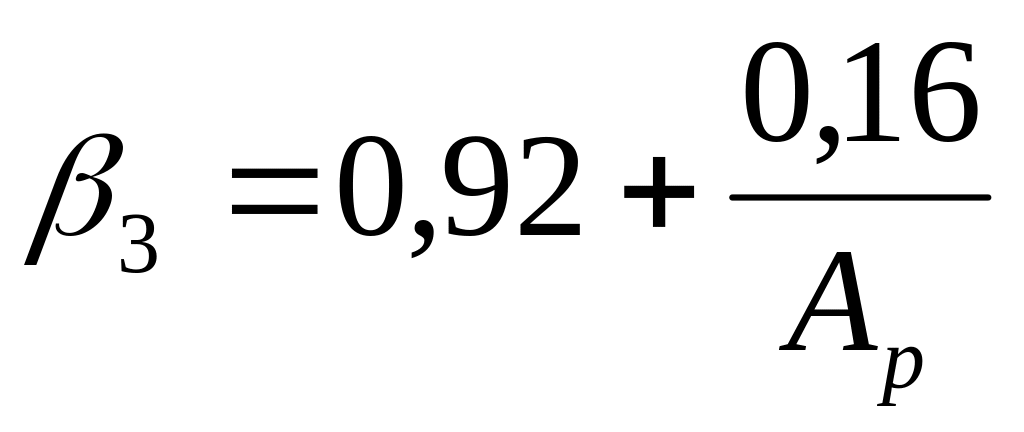

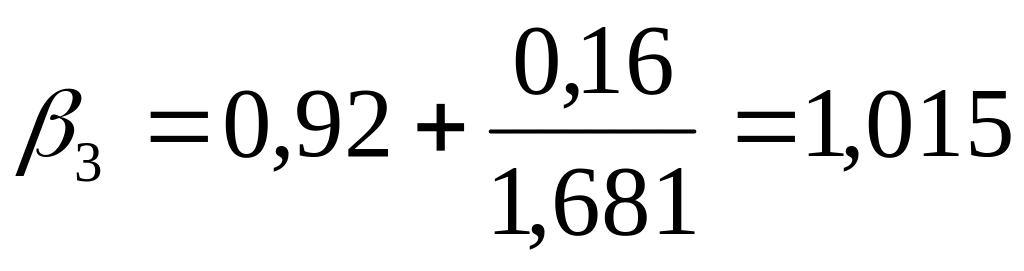

₃ – поправочный коэффициент, учитывающий число секций в одном радиаторе.

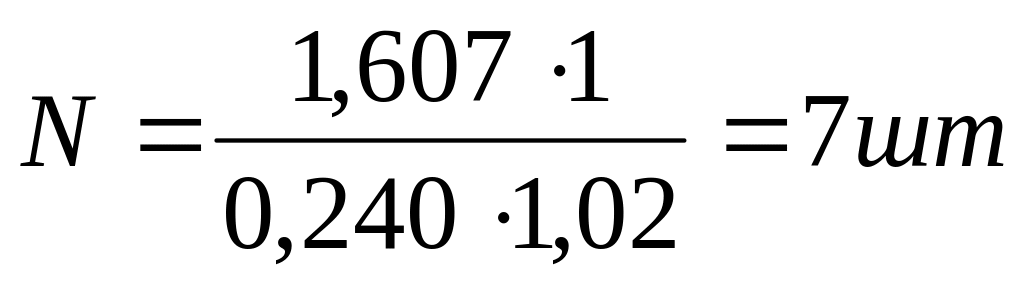

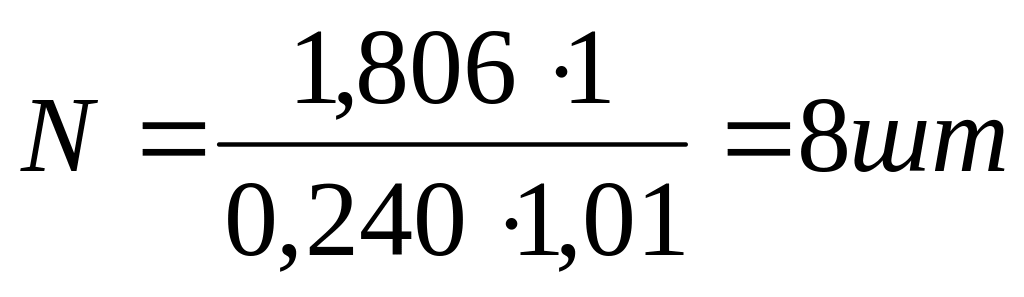

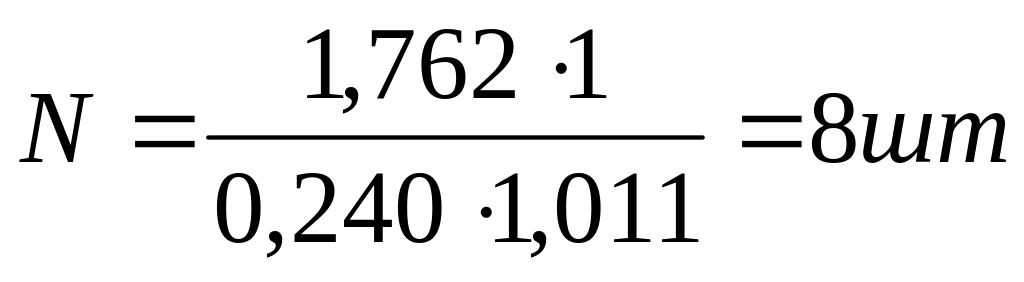

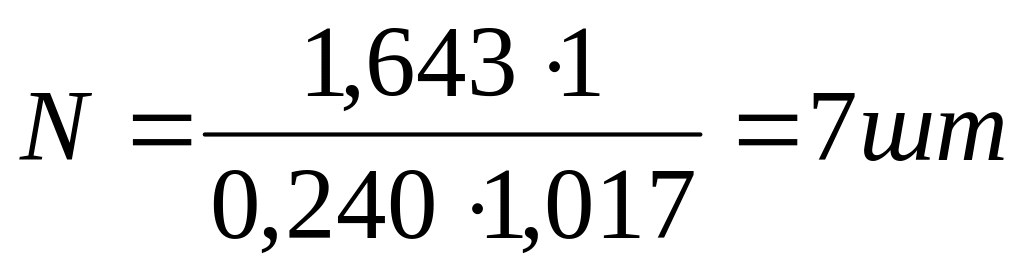

Стояк №1 (проточно-регулируемый):

1 этаж:

2 этаж:

Расчет отопительных приборов

3 этаж:

4 этаж:

Расчет отопительных приборов

5 этаж:

6 этаж:

Расчет отопительных приборов

7 этаж:

8 этаж:

Расчет отопительных приборов

Стояк №3 (проточный):

1 этаж:

Третий стояк находится на лестничных клетках, в них устанавливаются конвектора. По расчету четыре конвектора будут способны поддерживать заданную температуру в 103-803 лк. Их устанавливаем на первом, втором, третьем и четвертом этаже.

Остальные расчеты отопительных приборов выполняются аналогично. Результаты сводим в таблицу 4

Расчет отопительных приборов

Количество секций отопительных приборов. Таблица №4
