10.Аппарат с непрерывной ленточной мембраной

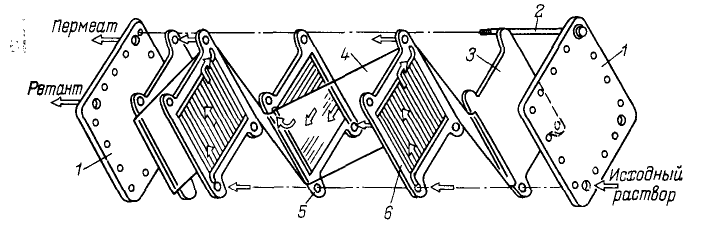

Рисунок 10. Аппарат с непрерывной ленточной мембраной:

1 -фланцы; 2 - стягивающий болт; 3-уплотнительная пластина; 4 -мембрана; 5-дренажная пластина; 6 - разделительная пластина

Принцип действия: Под фланцами 1, стягиваемыми болтами 2, расположены две уплотнительные пластины 3, между которыми помещают пакет чередующихся пластин: дренажных 5 и разделительных 6. Отличительной особенностью этого аппарата является то, что мембрана 4 не разрезается на куски по числу мембранных элементов, а последова­тельно огибает все дренажные пластины.

Основные рекомендации по созданию аппаратов данного типа: целесообразной формой мембранного элемента является прямо­угольная (в плане); принцип сборки аппаратов должен быть сек­ционным, что обеспечивает оптимальный гидродинамический ре­жим; предпочтительной является бескорпусная модель аппарата.

Недостатки: плоскокамерных аппаратов - невысокая удельная (на 1 м³ объема аппарата) поверхность мембран 60-300 м², а также то, что сборка аппаратов и замена мембран осуществляются вруч­ную.

Преимущества: мембрана 4 не разрезается на куски по числу мембранных элементов, а последовательно огибает все дренажные пластины,зто значительно улучшает качество процесса.

11. Плоскокамерный аппарат

Фирмой «Дорр-Оливер» (США) разработан и выпускается плоскокамерный аппарат, в котором отсутствуют не только пе­реточные отверстия, но и разделительные прокладки. Принцип блочной сборки и замены мембранных элементов значительно упрощает монтаж аппаратов

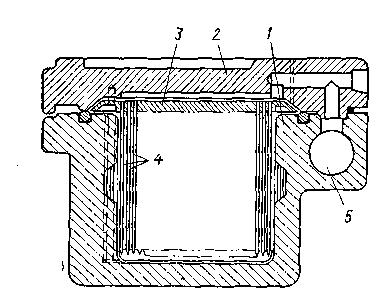

Рисунок 11. Аппарат плоскокамерный фирмы «Дорр-Оли-вер»:

1 — корпус; 2 — крышка; 3 — несущая пли­та; 4 — дренажные пластины; 5 —коллек­тор для сбора и отвода пермеата.

Принцип работы: Аппарат рисунок 3 ,состоит из корпуса прямоугольного сечения, закрываемый крышкой 2, в которой крепятся секции (пакеты) мембранных элементов, со­стоящих из дренажных пластин 4, одной стороной закреплен­ных в несущей плите 3, и приготовленной на их поверхности полупроницаемой мембраны. Мембрану отливают непосредст­венно на дренажных пластинах 4, опуская собранную секцию в раствор полимера с веществами, образующими мембрану. Пермеат под мембраной по дренажным пластинам проходит сквозь несущую плиту и собирается над ней, а затем по системе малых каналов поступа­ет в общий коллектор 5.

Преимущества: Аппа­раты легко собираются в ба­тарею, в которой можно со­здать как последовательный, так и параллельный ток раз­деляемого раствора. По выходе из строя мембрану растворяют, и очищенные секции исполь­зуют для нанесения новой мембраны. В этих аппаратах процесс разделения может проводиться при высоких скоростях раство­ра (до 3 м/с), что позволяет существенно снизить влияние кон­центрационной поляризации. Аппараты данного типа особенно перспективны для проведения ультра- и микрофильт­рационных процессов.

Недостатки: Невысокая удельная поверх­ность мембран — 60—300 м²/м³ объема аппарата; сборка ап­паратов и замена мембран осуществляются вручную.
