Функционирование бис ппи в режиме 2.
В режиме 2 может работать только КА, для передачи управляющих сигналов используется 5 линий КС - С7-СЗ. Особенность режима 2 в том, что направление обмена (ввод или вывод) по КА задается управляющими сигналами WR - 0 или RD = О, а не управляющим словом. Если WR. = 0, RD = 1, то КА настроен на вывод информации. Т.о. в режи¬ме 2 обеспечивается возможность быстрого переключения направления передачи информации в целом между МП и УВВ без предварительной засылки УС в ППИ при каждом изменении направления обмена. Этот режим применяется в том случае, если УВВ имеет двунаправленную шину данных. Важно помнить, что сигнал RD = 0 формируется, когда МП выполняет команду IN PORT; а сигнал WR = 0, когда МП выполняет команду OUT PORT. Формат УС в режиме 2

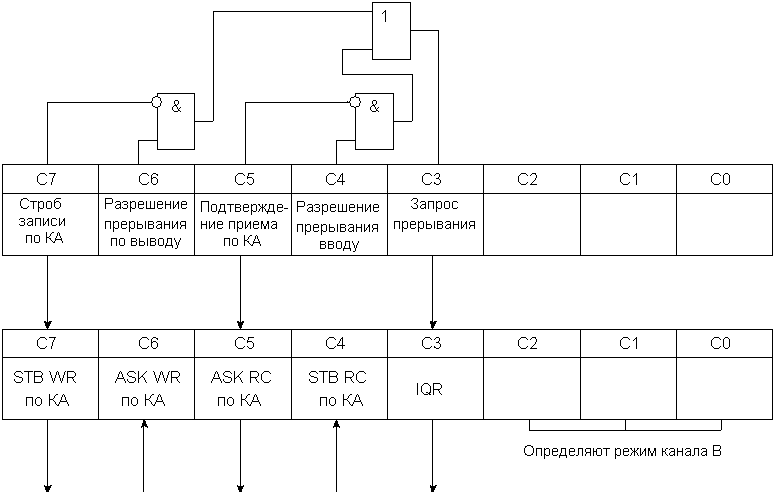

Функционирование кс в режиме 2
Функции сигналов управления, используемых при передаче информации в режиме 2, и временные соотношения между ними такие же, как и в режиме 1.Режимы работы разных каналов могут комбинироваться: при работе КА в режиме 2, KB может работать либо в режиме 0, либо в режиме 1; при работе канала. В режиме 1, канал А может работать в ре¬жиме 0, а оставшиеся 5 линий КС могут использоваться для ввода или вывода информации в режиме 0.
