4. Обработка журнала нивелирования поверхности по квадратам. Составление плана в горизонталях

Геодезические работы для составления инженерно –топографического плана (ИТП) с горизонталями па участке строительства, выполняемые с помощью нивелира и реек, принято называть нивелированием поверхности. Нивелирование поверхности может выполняться "по квадратам" и "по магистралям".

Таблица 3

№ станции	№ пикетов	Отсчеты по рейке			Превышения, мм				Горизонт Прибора,м	Отметки, м
		Задние	Передние	промежуточные	По черной стороне	По красной стороне	Средние	Исправленные
	1a			1709					137,151	135,442
	1б			1651						135,500
	1в			1903						135,248
	1г			2554						134,597
	2г			2152						134,999
	3г			2355						134,796
	4г			2906						134,245
	4в			2707						134,444
	4б			2654						134,497
	4а			2802						134,349
	3а			1881						135,270
	2а			1183						135,968
	2б			0331						136,820
	2в			1188						135,963
	3в			1865						135,286
	3б			1632						135,519

Нивелирование поверхности незастроенного участка со слабо выраженным рельефом обычно выполняют по способу квадратов. Для этой цели на участке с помощью теодолита и мерной ленты разбивается сетка квадратов со сторонами от 10 до 50 метров в зависимости от рельефа местности и масштаба плана. Порядок нивелирования вершин квадратов зависит от размеров площадки. При значительных размерах площадки внутри участка прокладывается замкнутый нивелирный ход, относительно точек которого и определяются отметки всех вершин квадратов. При небольших размерах площадки нивелирование может быть выполнено с одной постановки нивелира. Нивелир в этом случае ставится в середину площадки, приводится в рабочее положение и с этой станции поочередно берутся отсчеты по нивелирной рейке на всех вершинах квадратов. При этом отсчеты берутся только по черной стороне рейки и записываются в нивелирный журнал в графу "отсчеты по рейке промежуточные" (табл. 3). Отметку на одну из вершин квадратов передают последовательным нивелированием от ближайшего репера. Таким образом, отметка одной из вершин (обычно точки 1а) квадрата должна быть известна. Отметки остальных вершин квадратов вычисляются через горизонт прибора (рис. 5). Для вычисления горизонта прибора берется заданная отметка, то к ней прибавляется отсчет по рейке на этой точке. Тогда отметки остальных точек получатся путем вычитания отсчетов, сделанных на этих точках, из горизонта прибора.

В примере, приведенном в таблице 3, задана отметка точки 1а на профиле продольного нивелирования, равная 135,442м. Тогда горизонт прибора будет равен

Г П = 135,442 + 1,709 = 137,151 .

Отметки остальных точек будут равны:

Н_1б = 137,151 – 1,651 = 135,500

Н_1в = 137,151 – 1,903 = 135,248

Н_1г = 137,151 – 2,597 = 134,597 и т. д.

Отметки вершин квадратов вычисляются в этом случае без контроля, поэтому при вычислении следует быть особенно внимательными.

План нивелирования поверхности составляют на ватмане (рис. 8). Первоначально в заданном масштабе строят сетку квадратов и выписывают отметки вершин квадратов с округлением до сотых долей метра. Для проведения на плане горизонталей выполняют их графическое интерполирование по выписанным отметкам по каждой стороне квадрата.

И нтерполирование горизонталей

Рис. 7

Интерполирование заключается в нахождении на сторонах квадратов точек выходов горизонталей, отметки которых кратны принятой высоте сечения h. Это выполняется или с помощью миллиметровой бумаги или с помощью кальки.

При использовании миллиметровой бумаги проводят на ней две вертикальные линии на расстоянии друг от друга, равном длине стороны квадрата. Утолщенные линии миллиметровой бумаги подписываются отметками, кратными высоте сечения рельефа. Отметка нижней линии определяется путем округления наименьшей отметки плана в сторону уменьшения до отметки, кратной принятой высоте сечения (рис. 7). В Интерполирование заключается в нахождении на сторонах квадратов точек выходов горизонталей, отметки которых кратны принятой высоте сечения h. Это выполняется или с помощью миллиметровой бумаги или с помощью кальки.

При использовании миллиметровой бумаги проводят на ней две вертикальные линии на расстоянии друг от друга, равном длине стороны квадрата. Утолщенные линии миллиметровой бумаги подписываются отметками, кратными высоте сечения рельефа. Отметка нижней линии определяется путем округления наименьшей отметки плана в сторону уменьшения до отметки, кратной принятой высоте сечения (рис. 7). В нашем примере высота сечения равна h = 0,5 м. Затем строится профиль по каждой стороне квадрата, где должна пройти одна, или более, горизонталей (см. рис.7).

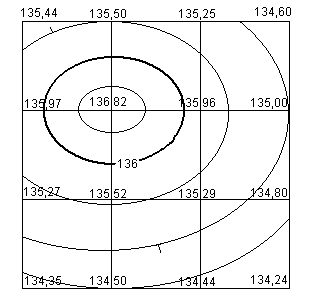

План нивелирования поверхности

Рис. 8
