5.2. Выбор выключателей, разъединителей, трансформаторов тока и напряжения, расчёт конструкции сборных шин и связей между элементами ру и оборудованием на напряжении 110 кВ

5.2.1. Выбор выключателей и разъединителей

Выбор выключателей и разъединителей произведём по той же схеме, что и на 220 кВ. К установке принимаем выключатели и разъединители производства ОАО «Уралэлектротяжмаш». Определим максимальный рабочий ток наиболее мощного присоединения.

В цепи блока G2-T2, G3-T3, G4-Т4:

, где

без учета отбора на СН;

0.95 – коэффициент, учитывающий снижение напряжения на 5%.

В цепи AТС1 или АТС2 на стороне СН:

,

где 1.4 – коэффициент, учитывающий перегрузку трансформатора (при отказе одного АТС).

Таким образом, по току наиболее мощного присоединения выбираем баковые элегазовые выключатели ВЭБ-110II-40/2500УХЛ1 со встроенными трансформаторами тока и поворотные двухколонковые разъединители РПД-110/2500УХЛ1 [14]. Проверку выбранного оборудования оформим в виде таблиц.

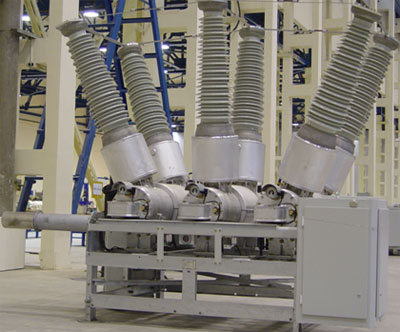

Рис. 5.2.1.1. Внешний вид выключателя ВЭБ-110

Выбор выключателей на ОРУ 110 кВ

Таблица 5.2.1.1.

Условия проверки	Расчетные данные	Данные по выключателю ВГТ-110II-40/2500ХЛ1
при :	;	;
;	;	;

Таблица Выбор разъединителей на ОРУ 110 кВ

Таблица 5.2.1.2.

Условия проверки	Расчетные данные	Данные по разъединителю РПД-110/2500УХЛ1

Таким образом, выбранные выключатели и разъединители удовлетворяют всем условиям проверки и пригодны к установке на ОРУ 110 кВ.

5.2.2. Выбор трансформаторов напряжения и тока

Выбор трансформаторов напряжения и тока проводим аналогично тому, как это делали на ОРУ 220 кВ. В качестве трансформаторов напряжения принимаем антирезонансные трансформаторы НАМИ-110УХЛ1, параметры которых были указаны ранее.

Перечень измерительных приборов для подключения к трансформаторам напряжения будет тем же, что и на ОРУ 220 кВ, поскольку схемы РУ этих двух напряжений одинаковы (две рабочих системы шин с обходной).

Измерительные приборы, подключаемые к трансформатору напряжения

Таблица 5.2.2.1.

Прибор	Тип	одной обмотки, ВА	Число обмоток			Число приборов	Общая
							, Вт	, вар
ВЛ 110 кВ (6 линий/3TV)
Ваттметр	Д-335	1.5	2	1	0	4	12	0
Варметр	Д-335	1.5	2	1	0	4	12	0
Счетчик активной энергии	Меркурий 233	2	2	0,5	0,866	2	4	6,928
Датчик активной мощности	Е-829	10	-	1	0	2	20	-
Датчик реактивной мощности	Е-830	10	-	1	0	2	20	-
Фиксатор тока и напряжения импульсного действия	ФИП	3	1	1	0	2	6	0
Сборные шины (2 шт./2TV)
а) показывающие
Вольтметр	Э-335	2	1	1	0	1	2	0
б) регистрирующие
Вольтметр	Н-344	10	1	1	0	1	10	0
Ваттметр	Н-395	10	2	1	0	1	20
Частотомер	Н-397	7	1	1	0	1	7
Сумма:							113	6,928
							113,212 ВА

Проверяем условие :

.

Для соединения трансформатора напряжения с приборами примем кабель КВВГ (с медными жилами, с поливинилхлоридной изоляцией в поливинилхлоридной оболочке) с сечением жил 2,5 мм².

Выполним проверку на потерю напряжения.

.

Определяем сопротивление кабелей:

,

где:

- удельное сопротивление меди;

- длина кабеля по [5], стр. 170.

.

Получили величину потери напряжения больше , что не удовлетворяет требованием ПУЭ для подключения счётчиков.

Тогда увеличим сечение кабеля до 4 мм²:

;

.

Полученная потеря напряжения удовлетворяет требованием ПУЭ.

Так как трансформатор напряжения НАМИ-110УХЛ1 удовлетворяет всем требованиям, то принимаем его к установке вместе с кабелем КВВГ сечением 4 мм².

Баковые выключатели имеют трансформаторы тока, встроенные в основание ввода. В элегазовых выключателях ВЭБ применяются трансформаторы тока ТВ-110УХЛ1 класса точности 0,2S.

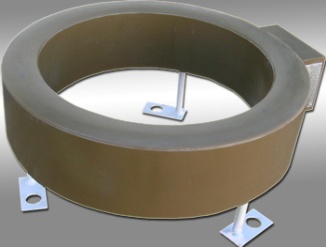

Рис. 5.2.2.1. Внешний вид встроенных трансформаторов тока ТВ-110

Номинальные параметры трансформаторов тока ТВ

Таблица 5.2.2.2.

, кВ	Номинальный ток, А		Номинальная нагрузка в классе точности 0,2S, ВА
	первичный	вторичный
110	2000	1	30

Состав приборов, подключаемых к трансформаторам тока, будет тем же, что и на ОРУ 110 кВ:

Измерительные приборы, подключаемые к трансформатору тока

Таблица 5.2.2.3.

Прибор	Тип прибора	Нагрузка фазы, ВА
		А	В	С
Амперметр	Э-377	0,1	0,1	0,1
Ваттметр	Д-335	0,5	-	0,5
Варметр	Д-304	0,5	-	0,5
Счетчик активной и реактивной энергии	Меркурий 233	0,1	-	0,1
Сумма:		1,2	0,1	1,2

Выразим номинальную вторичную нагрузку в омах:

.

Сопротивление приборов:

.

Тогда сопротивление проводов:

,

где при количестве приборов более 3.

Рассмотрим для прокладки кабель с медными жилами длиной 75 м. Схема соединения трансформаторов тока, как указывалось ранее, - полная звезда, поэтому .

.

Принимаем кабель КВВГ (с медными жилами, с поливинилхлоридной изоляцией в поливинилхлоридной оболочке) сечением 2,5 мм² из условия механической прочности. Делаем проверку:

.

, что меньше номинальной вторичной нагрузке трансформатора тока в 30 Ом.

Трансформатор тока, встроенный в выключатель, на термическую и электродинамическую стойкость не проверяется.

Таким образом, трансформатор тока ТВ-110УХЛ1 проходит по всем параметрам проверки.
