Лабораторная работа № 4
Тема: «Моделирование асинхронных параллельных процессов с использованием сетей Петри»
Цель работы: Получить навыки исследования асинхронных параллельных процессов, используя аналитические и цифровые модели.
Задачи:
Освоить математический аппарат сетей Петри;
Построить диаграмму достижимости сети согласно варианту аналитически и оценить параметры сети;
Разработать и исследовать цифровую модель сети Петри в пакете pipe. Построить диаграмму достижимости и проанализировать сеть;
Сравнить результаты аналитического и компьютерного моделирования. Исправить ошибки;
Разработать и исследовать модель сети Петри, описывающей работу одного из протоколов передачи данных по симметричному каналу связи с подтверждением.
Краткая теоретическая справка
Пример 1
Построение диаграммы достижимости сети аналитически .
Модель
сети:
Рис. 3.1. Модель сети Петри
Д
иаграмма
достижимости для данной сети Петри,
построенная аналитически, имеет следующий
вид:
Рис. 3.2. Диаграмма достижимости сети
Пример 2
Модель сети Петри, описывающей работу одного из протоколов передачи данных по симметричному каналу связи с подтверждением.
Принцип работы модели:
1. Из источника Р0 отправляется сообщение получателю Р1 через канал связи.
2. Получатель может получить сообщение если он свободен (событие Р8), иначе сообщение остается в буфере Р4.
3. После получения сообщения выполняется отправка подтверждения о получении сообщения Р10.
4. После получения подтверждения о получении Р6, отправитель меняет свой статус на «свободен» (Р7).
5. Процесс выполняется с шага 1 в обратном направлении.

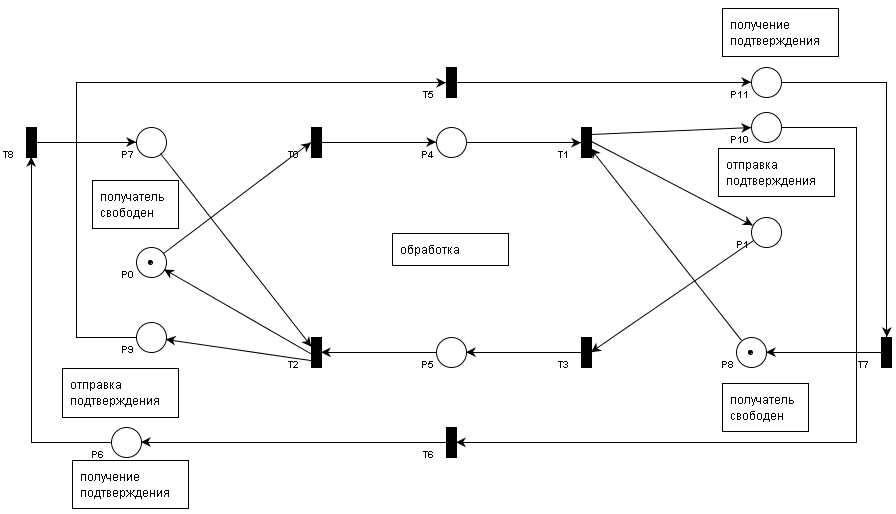

Рис.3.3 – модель сети Петри симметричного канала с подтверждением

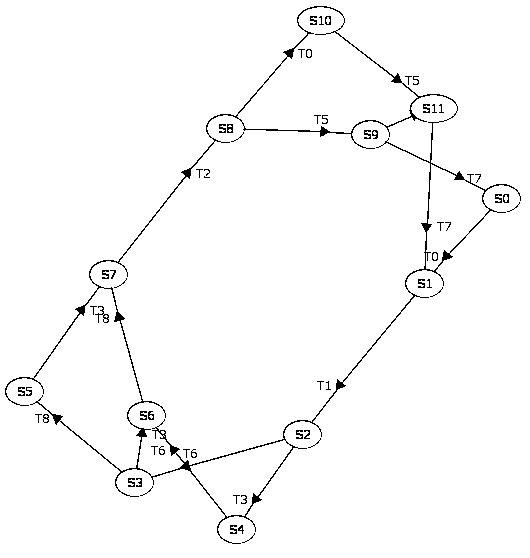

Рис.3.4 – диаграмма достижимости сети
Сеть является: ограниченной, безопасной, не тупиковой.
Варианты заданий
Вариант 1
Вариант 2
Вариант 3
Вариант 4
Вариант 5
Вариант 6
Вариант 7
Вариант 8
Вариант 9
Вариант 10
Вариант 11
Вариант 12
Вариант 13
Вариант 14
Вариант 15
В
ариант
16
В
ариант
17
Вариант 18
В
ариант
19
Вариант 20
В
а р и а н т 2 1
В а р и а н т 2 2
В а р и а н т 2 3
В а р и а н т 2 4
В а р и а н т 2 5
Лабораторная работа № 5
Тема: «Знакомство с программой моделирования телекоммуникационных сетей OpNet. Создание модели небольшой корпоративной сети.»
Цель работы: Освоить средства моделирования, исследовать работу корпоративной сети.
Задачи:
Создать модель корпоративной сети;
Кратко описать процесс создания и настройки сети;
Дать анализ результатам моделирования, оценив следующие параметры:
Нагрузка на КС;
Количество потерянных пакетов в сетевых элементах;
Задержка в сети;
Как себя ведёт тот или иной график.
Дать рекомендации по модернизации сети.
Сделать выводы по работе.
