- •Название к71-7; Материал: Полистирол
- •Название км-5; Материал: Рутиловая керамика
- •Название к50-6 *; Материал: Оксид аллюминия
- •Название км-6 *; Материал: Низкочастотная керамика
- •Название к71-7; Материал: Полистирол
- •Название км-5; Материал: Рутиловая керамика
- •Название к50-6 *; Материал: Оксид аллюминия
Министерство образования и науки Российской Федерации
ПЕНЗЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
кафедра нано- и микроэлектроники
Исследование линейных диэлектриков
Отчет по лабораторной работе
Выполнил студенты гр. 11-ЕР1
Шевцов П.В.
Ковалев И.О.
Иванов Е.Ю.
Прокин П.В.
Проверил преподаватель
Аношкин Ю.В.
К71-7
Конденсатор полистирольный
металлизированный однослойный
-----------------------------------------------------------
Номинальная емкость конденсатора:
C0 = 4000 пФ
Допустимое отклонение от номинала:
∆C = 1%
Группа по ТКЕ: М60
Сопротивление изоляции при T=20 oC:
Rиз = 50 ГОм
Тангенс угла диэлектрических потерь
при T=20 oC и f=1кГц: tg = 0.001
Номинальное рабочее напряжение:
Uном = 250 В
Наработка на отказ: tmin = 10000 ч
Коэффициент абсорбции: Ka = 0.1 %
Применяется в цепях постоянного,
переменного и пульсирующих токов,
используется в точных временных цепях.
КМ-5
Конденсатор керамический монолитный
------------------------------------------------------------
Номинальная емкость конденсатора:
C0 = 4,7 нФ
Допустимое отклонение от номинала:
∆C = +30...-20 %
Группа по ТКЕ: Н30
Сопротивление изоляции при T=20 oC:
Rиз = 50 ГОм
Тангенс угла диэлектрических потерь
при T=20 Co и f=1кГц: tg = 0.01
Номинальное рабочее напряжение:
Uном = 50 В
Наработка на отказ:
tmin = 10000 ч
Интервал рабочих температур:
T = -60…+85 oC
Допустимая реактивная мощность:
P = 1.5 В.А
Применяется в цепях постоянного, переменного и пульсирующих токов, используется в качестве разделительных и блокировочных конденсаторов
K50-6
Конденсатор электролитический
оксидный алюминиевый полярный
-------------------------------------------------------------
Номинальная емкость конденсатора:
C0 = 0.47 мкФ
Допустимое отклонение от номинала:
∆C = +50…-20 %
Относительное изменение емкости
при Т=Тmin: ∆CT = -50 %
Относительное изменение емкости
при Т=Тmax: ∆CT = +30 %
Тангенс угла диэлектрических потерь
при T=20 oC и f=50 Гц: tg = 0.1
Тангенс угла диэлектрических потерь
при T=20 oC и f=5 кГц: tg = 1
Номинальное рабочее напряжение:
Uном = 50 В
Наработка на отказ при T<70 Co:
tmin = 5 000 ч
Интервал рабочих температур:
T = -10+70 oC
Полное сопротивление на частоте f=50 Гц:
Rв = 50 Ом
Наибольшая амплитуда переменной
составляющей на частоте 50 Гц:
Um = 20 %
Наибольшая амплитуда переменной
составляющей на частоте 10 кГц:
Um = 0.1 %
Коэффициент абсорбции: Ka = 5…6 %
Ток утечки при T=20 oC: Iут = 0.5 мкА
Применяется в цепях постоянного и
пульсирующих токов, используется в
качестве разделительных и
фильтрующих конденсаторов
КМ-6
Конденсатор керамический монолитный
------------------------------------------------------------
Номинальная емкость конденсатора:
C0 = 0.33 мкФ
Допустимое отклонение от номинала:
∆C = +80...-20 %
Группа по ТКЕ: Н90
Сопротивление изоляции при T=20 oC:
Rиз = 50 ГОм
Тангенс угла диэлектрических потерь
при T=20 Co и f=1кГц: tg = 0.01
Номинальное рабочее напряжение:
Uном = 35 В
Наработка на отказ:
tmin = 10000 ч
Интервал рабочих температур:
T = -60…+85 oC
Допустимая реактивная мощность:
P = 0.5…1.5 В.А
Применяется в цепях постоянного, переменного и пульсирующих токов, используется в качестве разделительных и блокировочных конденсаторов

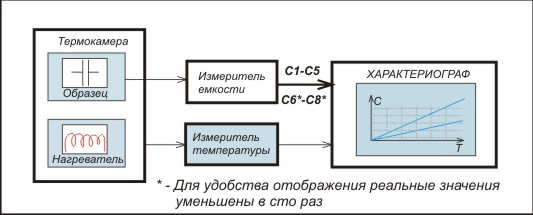

Название к71-7; Материал: Полистирол
ar |
1800 |
1800 |
мм^2 |
площадь обкладок |
tls |
10 |
10 |
мкм |
толщина диэлектрика |
Temp, °C |
C, пФ |
uu, пФ/К |
TKE, 1/К |
TKEeps, 1/K |
19,1 |
4 061,9 |
-1,10 E0 |
-2,71 E-4 |
-2,25 E-4 |
24,2 |
4 056,3 |
-1,10 E0 |
-2,71 E-4 |
-2,25 E-4 |
29,3 |
4 052,0 |
-8,37 E-1 |
-2,07 E-4 |
-1,61 E-4 |
34,4 |
4 049,2 |
-5,54 E-1 |
-1,37 E-4 |
-9,08 E-5 |
39,4 |
4 043,7 |
-1,09 E0 |
-2,70 E-4 |
-2,24 E-4 |
44,6 |
4 042,6 |
-2,13 E-1 |
-5,27 E-5 |
-6,68 E-6 |
49,6 |
4 038,9 |
-7,34 E-1 |
-1,82 E-4 |
-1,36 E-4 |
54,7 |
4 035,7 |
-6,25 E-1 |
-1,55 E-4 |
-1,09 E-4 |
59,7 |
4 035,0 |
-1,44 E-1 |
-3,58 E-5 |
1,02 E-5 |
Название км-5; Материал: Рутиловая керамика
ar |
40 |
40 |
мм^2 |
площадь обкладок |
tls |
10 |
10 |
мкм |
толщина диэлектрика |
Temp, °C |
C, пФ |
uu, пФ/К |
TKE, 1/К |
TKEeps, 1/K |
19,1 |
4 806,8 |
9,67 E0 |
2,01 E-3 |
2,01 E-3 |
24,2 |
4 856,1 |
4,18 E0 |
8,60 E-4 |
8,60 E-4 |
29,3 |
4 877,3 |
-4,58 E-1 |
-9,39 E-5 |
-9,39 E-5 |
34,4 |
4 875,0 |
-3,14 E0 |
-6,44 E-4 |
-6,44 E-4 |
39,4 |
4 859,0 |
-5,41 E0 |
-1,11 E-3 |
-1,11 E-3 |
44,6 |
4 831,3 |
-5,51 E0 |
-1,14 E-3 |
-1,14 E-3 |
49,6 |
4 803,5 |
-6,38 E0 |
-1,33 E-3 |
-1,33 E-3 |
54,7 |
4 771,2 |
-3,97 E0 |
-8,31 E-4 |
-8,31 E-4 |
59,7 |
4 751,1 |
-3,97 E0 |
-8,35 E-4 |
-8,35 E-4 |
Название к50-6 *; Материал: Оксид аллюминия
ar |
3500 |
3500 |
мм^2 |
площадь обкладок |
tls |
1 |
1 |
мкм |
толщина диэлектрика |
Temp, °C |
C, пФ |
uu, пФ/К |
TKE, 1/К |
TKEeps, 1/K |
19,1 |
4 783,8 |
2,92 E0 |
6,11 E-4 |
6,67 E-4 |
24,2 |
4 798,7 |
2,92 E0 |
6,09 E-4 |
6,65 E-4 |
29,3 |
4 816,0 |
3,41 E0 |
7,07 E-4 |
7,63 E-4 |
34,4 |
4 843,8 |
5,48 E0 |
1,13 E-3 |
1,19 E-3 |
39,4 |
4 869,6 |
5,07 E0 |
1,04 E-3 |
1,10 E-3 |
44,6 |
4 891,8 |
4,34 E0 |
8,88 E-4 |
9,44 E-4 |
49,6 |
4 923,5 |
6,27 E0 |
1,27 E-3 |
1,33 E-3 |
54,7 |
4 960,0 |
7,22 E0 |
1,45 E-3 |
1,51 E-3 |
59,7 |
4 997,0 |
7,29 E0 |
1,46 E-3 |
1,52 E-3 |
