Организация автоматизированного производства.

Автоматическая линия – совокупность автоматических станков, установленных в порядке следования операций техпроцесса.

Загрузка, разгрузка и межоперационное перемещение заготовок от станка к станку осуществляется автоматической транспортной системой, которая имеет накопитель для первичной загрузки.

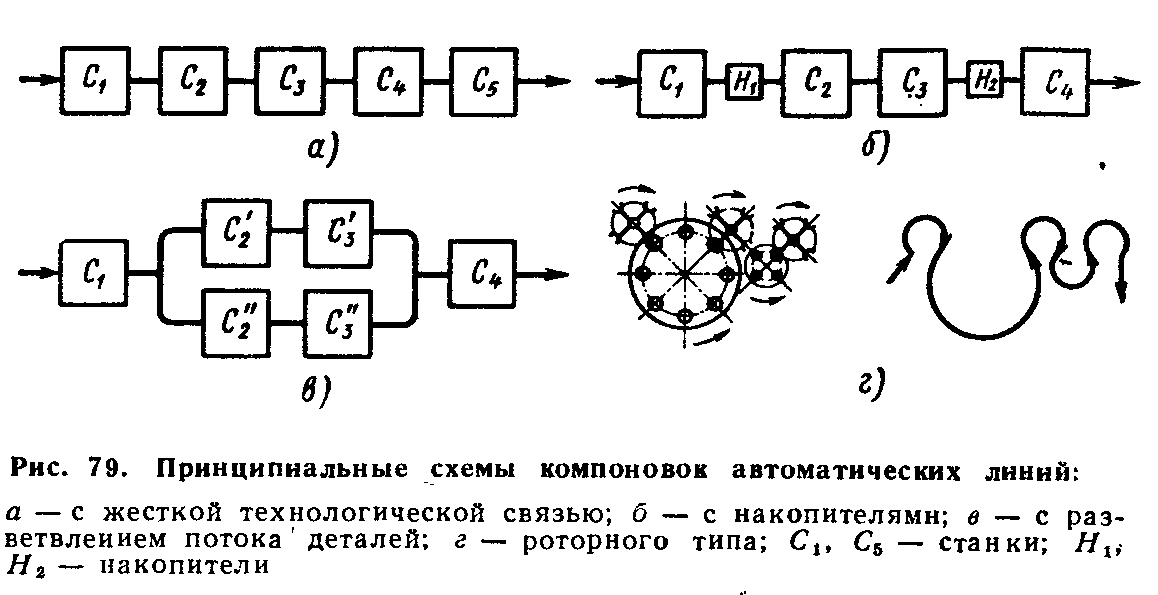

Схемы компоновок автоматической линии

Участок автоматической линии это часть автоматической линии, которая может действовать самостоятельно.

Полу автоматическая линия (автоматизированная) на которой транспортно загрузочные операции автоматизированы частично.

Комплекс автоматических линий – совокупность взаимосвязанных линий для непрерывного выполнения операций всех стадий процесса изготовления изделий. Начало получения заготовки заканчивается испытанием готового изделия. Бывают: автоматический цех – производственная единица, в которой сосредоточенных технологические потоки, состоящие из автоматических линий.

Автоматический завод – производственная единица, в которой сосредоточен 1 или несколько производственных цехов.

Классификация автоматических линий.

1. Влияние на организацию и эксплуатацию автоматической линии

1. Синхронные (жесткая автоматическая линия) изделия обрабатываются, загружаются и разгружаются и передаются от станка к станку одновременно или через кратные промежутки времени. Такие линии не имеют межоперационных заделов.

2. Не синхронные (гибкая автоматическая линия) изделия обрабатываются и передаются от станка к станку через межоперационные накопители. Существуют межоперационные заделы.

3. Спутниковые линия в которой заготовки базируются, обрабатываются и транспортируются на приспособлениях, которые называются спутники. Существуют межоперационный транспорт, и транспортеры для возврата спутников на исходную позицию.

2. Транспортная система (способ транспортирования)

1. Со сквозным транспортирования

2. Не сквозное транспортирование

3. По организации транспортного потока

1. С ветвящимися потоками – поток заготовок делится хотя бы на одной из операций на несколько частей.

2. Не ветвящиеся автоматические линии. Обработка изделий на каждой операции на одном станке.

4. По характеру выполняемых операций.

1. Комплексные,

2. Механообрабатывающие

3. Механосборочные

4. Заготовительные

5. Штамповочные

6. Сварочные

7. Сборочные

8. Т.д.

5. По конструктивно-компоновочным решениям

Варианты конструктивно компоновочных решений

6. По степени совмещения обработки.

1. Стационарные

2. Роторные

3. Цепные

7. По типу применяемого оборудования

1. Специализированные

2. Агрегатные

3. Специальные

8. По числу одновременно обрабатываемых деталей.

1. Однопредметные

2. Многопредметные

9. По компоновке оборудования

1. Замкнутые

2. Разомкнутые

Со штучным выпуском изделий бывают:

1. Неразрывная цепь автоматических производственных устройств с жесткой передачей полуфабрикатов.

2. Система гибкосвязанных отдельных звеньев. Каждое звено представляет собой независимую машину. А каждая гибкая связь это приемник – накопитель с автоматическим транспортером – перегружателем.

3. Система из гибкосвязных отрезков цепи. В каждом из которых звенья связанны неразрывно и передача полуфабрикатов производится непосредственно. Между отрезками стоят приемники накопители с автоматическими транспортерами – перегружателями.

Допустимая степень неравенства всех усредненных темпов работы автоматических линий определяется периодом времени, через котоыре период пополняется дополнительными полуфабрикатами, которые компенсирую исходных задел. Это компенсирующий задел (Zк). Время пополнения задела – период компенсации (Тк).

τм (τб) – меньший (больший) усредненный цикл

Zк=Tк(1/τм-1/τб)

Линии, со сквозной транспортировкой просты и надежны в эксплуатации и применяются для обработки изделий такой конфигурации, которая позволяет поступательно скользить по полозьям и при этом оставаться неподвижными в процессе обработки. Структура ритма тиких линий состоит из следующих периодов:

1. Установка изделия (t всп1)

2. Транспортировка изделия на одну позицию вперед (t тр)

3. Фиксация и зажим (tвсп2)

4. Подвод рабочих инструментов (tинстр1)

5. Машинное время обработки (tмаш)

6. Отвод рабочих инструментов (t инср2)

7. Снятие готовой детали (t всп3)

Ритм R = t всп1+ t тр + tвсп2 + tинстр1 + tмаш + t инср2 + t всп3

Линия с транспортировкой подвесными изделиями – универсальныи и используюется для обработки изделий круглого сечения и большого соотношения длины и диаметра. L/D > 5

Подъемники действуют синхронно и связанны друг с другом. Обрабатываемое изделие сначала захватывается спускающимся захватом, а потом освобождаются от зажима станков.

Метод транспортировки довольно сложный и составляют большой удельный вес в общей длительности ритма.

Ритм линий состоит из:

1. Опускание изделия подвесным приспособления на станок в уровне центра станка, либо зажимным приспособлением.

2. Закрепление изделий на станке.

3. Пуск станков.

4. Подвод инструментов

5. Машинное время обработки

6. Отвод инструментов в исходное положение

7. Захват изделия подвесным приспособлением

8. Освобождение изделия

9. Подъем на высоту

10. Горизонтальное перемещение на другую операцию.

Автоматические линии с промежуточными бункерами.

Создаются для обработки изделий небольших габаритов и простой формы. С отношением длины и диаметра до 5.

Транспортировка изделий осуществляется по желобам, трубам или цепным транспортером. Оборудование в один ряд, изделия вращаются, имеют холостые ходы, все автоматизировано.

Ритм состоит из:

1. Установка изделия на станке

2. Закрепление

3. Пуск станка

4. Подвод рабочих инструментов

5. Машинное время обработки

6. Остановка станка

7. Отвод инструментов

8. Распределение изделий на станках

9. Транспортировка изделия на одну позицию вперед.

Фонд рабочего времени автоматической линии

Ф для автоматических линий с жесткой связью состоит из Т1 – суммарное время работы и Т2 – суммарное время простоя.

Для АЛ с гибкой связью Ф = Т1+Т2+Т3 (наложенные простои)
