Лабораторная работа №2 Проектирование доменов и развертывание Active Directory
Часть 1. Служба каталогов Active Directory
Теоретическая часть:
Служба каталогов Active Directory (AD) — сервис, интегрированный с Windows NT Server. Она обеспечивает иерархический вид сети, наращиваемость и расширяемость, а также функции распределенной безопасности. Эта служба легко интегрируется с Интернетом, позволяет использовать простые и интуитивно понятные имена объектов, пригодна для использования в организациях любого размера и легко масштабируется. Доступ к ней возможен с помощью таких знакомых инструментов, как программа просмотра ресурсов Интернета.
AD не только позволяет выполнять различные административные задачи, но и является поставщиком различных услуг в системе. На приведенном ниже рисунке схематично изображены основные функции службы каталогов.
В Active Directory концепция пространства имен Интернета объединена с системными службами каталогов, что дает возможность единым образом управлять различными пространствами имен в гетерогенных средах корпоративных сетей. В качестве основного в AD используется легкий протокол доступа к каталогу LDAP (lightweight directory access protocol), позволяющий действовать за рамками операционной системы, объединяя различные пространства имен. Active Directory может включать в себя каталоги других приложений или сетевых операционных систем, а также управлять ими, что значительно снижает нагрузку на администраторов и накладные расходы.
Рисунок 1. Каталог — поставщик услуг в системе
Active Directory не является каталогом Х.500, как иногда считают. Она использует лишь информационную модель Х.500 (без избыточности, присущей последнему), а в качестве протокола доступа — LDAP. В результате достигается так необходимая в гетерогенных системах высокая степень взаимодействия.
LDAP — стандартный протокол доступа к каталогам (RFC1777) — был разработан как альтернатива протоколу доступа Х.500. В Active Directory поддерживаются как LDAP v2, так и LDAP v3.
HTTP — стандартный протокол для отображения страниц Web. Active Directory дает возможность просмотреть любой объект в виде страницы Web. Расширения Internet Information Server, поставляемые совместно со службой каталога, преобразуют запросы к объектам каталога в страницы HTML.
Active Directory позволяет централизовано администрировать все ресурсы, любые произвольные объекты и сервисы: файлы, периферийные устройства, базы данных, подключения к Web, учетные записи и др. В качестве поискового сервиса используется DNS. Все объекты внутри домена объединяются в организационные единицы (OU), составляющие иерархичные структуры. В свою очередь, домены могут объединяться в деревья.
Администрирование упростилось по сравнению с предыдущими версиями: больше нет первичного и резервных контроллеров домена. Все контроллеры доменов, используемые службой каталогов, равноправны. Изменения можно вносить на любом контроллере, а на остальные они будут тиражироваться автоматически.
Еще одна особенность Active Directory — поддержка нескольких хранилищ, в каждом из которых может находиться до 10 миллионов объектов. Понятно, что при таких возможностях эта служба каталогов прекрасно проявляет себя как в малых сетях, так и в больших системах.
Базовые термины и концепции
Сфера влияния службы каталогов велика: любые объекты (пользователи, файлы, принтеры и др.), серверы в сети, домены и даже глобальные сети. А раз так, напрашивается вывод: возможности такой службы каталогов, как AD, практически безграничны, что делает ее полезной на отдельном компьютере, в большой сети, и в нескольких сетях.
Пространство имен
Как и любой каталог, Active Directory представляет собой некоторое пространство имен, то есть некоторую область, в которой данное имя может быть разрешено. Под разрешением имен понимается процесс, позволяющий сопоставить имя с объектом, ему соответствующим, или с информацией о таком объекте. К примеру, в файловой системе имя файла разрешается в расположение файла на диске.
Объект
Под объектом подразумевается отдельный набор атрибутов, соответствующих чему-либо конкретному: например, пользователю, компьютеру или приложению. В атрибутах содержатся данные о субъекте, представленном данным объектом. Например, атрибуты пользователя могут включать его имя, фамилию, адреса домашний и электронной почты, семейное положение, заработную плату и т. д.
Контейнер
Контейнер — это объект каталога, который может содержать в себе другие объекты (как, например, папка - это контейнер для документов, а шкаф — контейнер для папок). Контейнер каталога является контейнером объектов каталога.
Дерево
Деревом называется иерархическая структура из объектов. Объекты, располагающиеся на ветвях этого дерева, называются листьями. В листьях не содержится других объектов, то есть листья не могут быть контейнерами. Контейнерами являются узловые точки дерева (места, из которых выходят ветви). Неразрывная часть дерева, включающая всех членов контейнера, называется смежным поддеревом. На рисунке внешний вид дерева показывает взаимосвязи между объектами.
Рисунок
2. Дерево и смежное дерево
Имя
Имена используются для идентификации объектов в Active Directory. Существует два вида имен: отличительное имя DN (distinguished name) и относительно отличительное имя RDN (relatively distinguished name).
Отличительное имя объекта содержит имя домена, в котором находится объект, а также полный путь к этому объекту в иерархии контейнера. Например, отличительное имя для идентификации пользователя Fyodor Zubanov в домене MicrosoftAO.RU будет выглядеть следующим образом:
/0=Internet/DC=RU/DC=MiсrosoftAO/CN=Users/CN=Fyodor Zubanov
Относительное отличительное имя объекта — часть отличительного имени, являющаяся атрибутом объекта. В приведенном примере таковым для объекта пользователя Fyodor Zubanov является
CN=Fyodor Zubanov, a RDN его родительского объекта — CN=Users.
Контексты имен и разделы
Active Directory состоит из одного или нескольких контекстов имен или разделов. Контекст имени — это любое смежное поддерево каталога. Контексты имен являются единицами тиражирования. Для любого одиночного сервера всегда есть три контекста имен:
- схема;
- конфигурация (топология тиражирования и относящиеся к немуметаданные);
один или несколько контекстов имен пользователей (поддеревья, содержащие действительные объекты каталога).
Домены
Домены, как указывалось выше, являются организационными единицами безопасности в сети. Active Directory состоит из одного или нескольких доменов. Рабочая станция является доменом. Домен может охватывать несколько физических точек. В каждом домене — своя политика безопасности; отношения домена с другими также индивидуальны. Домены, объединенные общей схемой, конфигурацией и глобальным каталогом, образуют дерево доменов. Несколько доменных деревьев могут быть объединены в лес.
Дерево доменов
Дерево доменов состоит из нескольких доменов, использующих одну и ту же схему и конфигурацию, и образующих единое пространство имен. Домены в дереве связаны между собой доверительными отношениями. Служба Каталогов Active Directory состоит из одного или нескольких доменных деревьев.
Рисунок
3. Доверительные отношения Kerberos
Деревья можно рассматривать и с точки зрения доверительных отношений, и с точки зрения пространства имен. В Windows NT 5.0 доверительные отношения между доменами основываются на протоколе защиты Kerberos. Эти отношения транзитивны (сравните с описанием доверительных отношений для NTDS), то есть если домен А доверяет домену Б, а домен Б доверяет домену В, то домен А также доверяет домену В. На рисунке изображены домены с точки зрения доверия.
С другой стороны, домены можно рассматривать с точки зрения отличительных имен. При этом четко прослеживается иерархическая структура доменов и становится проще поиск по всему дереву.
Рисунок 4. Взгляд на домены с точки зрения пространства имен
Строго говоря, в Active Directory нет ограничений на формирование пространства смежных имен из несмежных доменов и каталогов. И все же лучше, чтобы пространство имен было организовано по той же логике, что и структура.
Лес

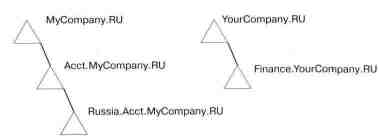

Лес — это набор несмежных деревьев, не образующих единое пространство имен. В то же время все деревья в лесу используют одну и ту же схему, конфигурацию и глобальный каталог и связаны между собой Kerberos — отношениями доверия. В отличие от деревьев, у леса нет определенного имени. Он существует в виде поперечных ссылок и иерархических доверительных отношений, известных деревьям, его образующим. Для обращения к лесу используется имя дерева в корне доверяющего дерева.
Рисунок 5. Несколько деревьев в лесу
Узлы
Узел — это место расположения в сети серверов с Active Directory, В качестве узлов могут выступать одна или несколько подсетей TCP/IP, что позволяет конфигурировать доступ к каталогу и тиражирование с учетом физической сети. Когда пользователь входит в сеть, сервер с Active Directory не надо долго искать — ведь он находится в том же самом узле и рабочей станции «известно», как добраться до него по TCP/IP.
Схема
Схема Active Directory представляет собой набор экземпляров классов объектов, хранящихся в каталоге. Это отличает ее от схем других каталогов, которые, как правило, хранятся в текстовых файлах и прочитываются при загрузке. Хранение схемы в каталоге имеет ряд преимуществ. Например, приложения могут обращаться к каталогу и читать списки доступных объектов, а также динамически изменять схему, добавляя в нее новые атрибуты и классы. Модификация схемы сопровождается созданием или модификацией объектов, хранящихся в каталоге. Все внесенные изменения незамедлительно становятся доступны для других приложений. Любые объекты схемы (впрочем, как и любые объекты Active Directory) защищены списками контроля доступа, что гарантирует их от изменений лицами, не имеющими на это прав.
Модель данных
В основу модели данных службы каталогов Active Directory положена модель данных Х.500. В каталоге хранятся различные объекты, описанные атрибутами. Классы объектов, которые допустимо хранить в каталоге, задаются схемой. Для каждого класса объектов в схеме определены обязательные и возможные дополнительные атрибуты экземпляров класса, а также то, класс какого объекта может быть родительским по отношению к рассматриваемому.
Глобальный каталог
Active Directory может состоять из нескольких разделов или контекстов имен. В отличительном имени объекта содержится информация, достаточная для успешного поиска копии раздела, содержащего объект. Однако часто пользователю или приложению неизвестно ни отличительное имя объекта, ни раздел, где он может находиться. Глобальный каталог позволяет пользователям и приложениям определять положение объектов в дереве доменов Active Directory по одному или нескольким атрибутам.
В глобальном каталоге содержится частичная копия каждого из контекстов пользовательских имен, а также схема и конфигурационные контексты имен. Это означает, что в глобальном каталоге хранятся копии всех объектов Active Directory, но с сокращенным набором атрибутов. К хранимым относятся атрибуты наиболее часто используемые при поиске (например имя пользователя, имя входа в систему и т. п.) и достаточные для обнаружения полной реплики объекта. Глобальный каталог позволяет быстро находить нужные объекты, не требуя указаний, в каком домене находится объект, а также использования смежного расширенного пространства имен.
Контрольные вопросы
Что обеспечивает служба каталогов Active Directory?
Какой протокол используется в качестве основного в Active Directory?
Что такое объект?
Что такое контейнер?
Какая структура называется деревом в Active Directory?
Виды имен, используемых для идентификации объектов в Active Directory?
Использование контекста имен.
Что такое домен?
Организация доверительных отношений Kerberos?
Понятия узла, схемы, модели данных, глобальный каталог.
