В) Расчёт зоны оп

1.Средняя температура питательной воды [1]

2.Теплофизические свойства воды при _[5]

3.Скорость питательной воды в трубах

4. Число Re для воды

5.Коэффициент теплоотдачи со стороны питательной воды [1]

6.Термическое сопротивление со стороны питательной воды

7.Температурный напор

8. Средняя температура греющей среды

9.Теплофизические свойства пара при _[5]

10.Скорость пара

11.Число Рейнольдса с греющей паровой стороны

12.Коэффициент теплоотдачи с паровой стороны [1]

13.Термическое сопротивление

14.Термическое сопротивление стенки

15.Коэффициент теплопередачи

16.Расчётная поверхность [1]

17.Имеющаяся поверхность [1]

Увеличим n_оп до 24

Принимаем число спиралей в зоне ОП 24; число колонн 4.

Итак, n_ок=12, n_кп=48, n_оп=24.

При S=0,072 м, L^’=n_общ S=84 0,072=6,048 м

L=L^’/4=6,048/4=1,512м

2.4. Гидравлический расчет пвд-6

Наиболее существенными являются потери давления в спиралях. Режимы движения в них известны из теплового расчета.

В спиралях ОП:

В спиралях КП:

В спиралях ОК:

Тогда с запасом

Потери давления находятся в допустимых пределах.

3.Поверочный расчёт сетевого подогревателя псг-800-3-8-1

Проводим поверочный расчет сетевого подогревателя ПСГ-800-3-8-1.

Расчет теплообмена в сетевых подогревателях не отличается от расчета, рассмотренного для регенеративных подогревателей. Теплоотдача к трубному пучку происходит при конденсации пара на вертикальных или горизонтальных прямых трубках.

Исходные данные:

1. Площадь поверхности теплообмена 800 м²

2. Давление пара 0,03-0,25МПа

3. Максимальная температура греющего пара на входе 120ºС

4. Номинальная скорость воды в трубах 1,59 м/с

5. Конструктивные характеристики ПСГ-800-3-8-I

Таблица 3.

Величина	Обозначение	Значение
Площадь поверхности теплообмена ( по наружному диаметру) м2	F	800
Внутренний диаметр труб, мм	dвн	17
Наружный диаметр труб, мм	dн	19
Число ходов по воде	nx	4
Проходное сечение по воде, м2	fтр	0,215
Длина труб , м	lтр	3,5
Общее количество труб, шт.	N	3800

Строим h-s диаграмму для расширения пара на частичном режиме. С указанными параметрами .(таблица 4). Давление производственного отбора составляет 8 ат, теплофикационного – 2 ат. Процесс расширения пара представлен на рисунке 6.

Таблица 4.

Ступени турбоагрегата
ЦВД	0,78	0,80
ЦСД	0,80	0,76
ЦНД	0,80	0,76

П

130ат.

95 ат.

555ºС.

8ат.

6,4 ат..

2ат

роцесс расширения пара на частичном режиме в h-s диаграмме

Рисунок 6. Расширение пара

р_отб=0,2 МПа, t_п=150 ºС.

Температура насыщения пара равна t_s=120 ºС.

Для греющего пара h_п=2769 кДж/кг, h'=504 кДж/кг.

Температура сетевой воды на выходе из подогревателя ºС . Недогрев сетевой воды до температуры греющего пара в подогревателе примем примерно 2 ºС.

Принимаем температуру сетевой воды на входе в подогреватель ºС

кДж/кг

кДж/кг.

Тепловой баланс сетевого подогревателя

Уравнения теплового баланса подогревателя:

где - энтальпия сетевой воды на входе в подогреватель;

- энтальпия сетевой воды на выходе из подогревателя;

- расход сетевой воды.

где - энтальпия греющего пара;

-энтальпия конденсата греющего пара;

- расход греющего пара из регулируемого отбора турбины

Тепловой поток на частичном режиме найдем как:

Принимая коэффициент С=0,6

[3]

Считая, что конденсат в подогревателе переохлаждается на небольшую величину, пренебрегая ей, найдем расход греющего пара из регулируемого отбора на подогреватель:

где - энтальпия конденсата пара в состоянии насыщения.

Сетевая вода в подогреватель поступает при температуре .

Принимая температуру выходной воды находим расход сетевой воды:

Тепловая нагрузка зоны ОП:

Тепловая нагрузка зоны КП:

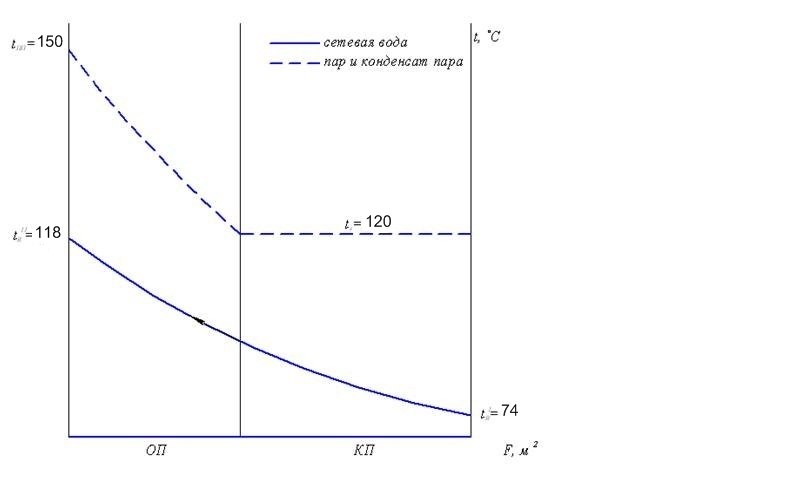

Рис.7. Температурная схема сетевого подогревателя
