Занятия 6-7-8 – Позиционные задачи
1

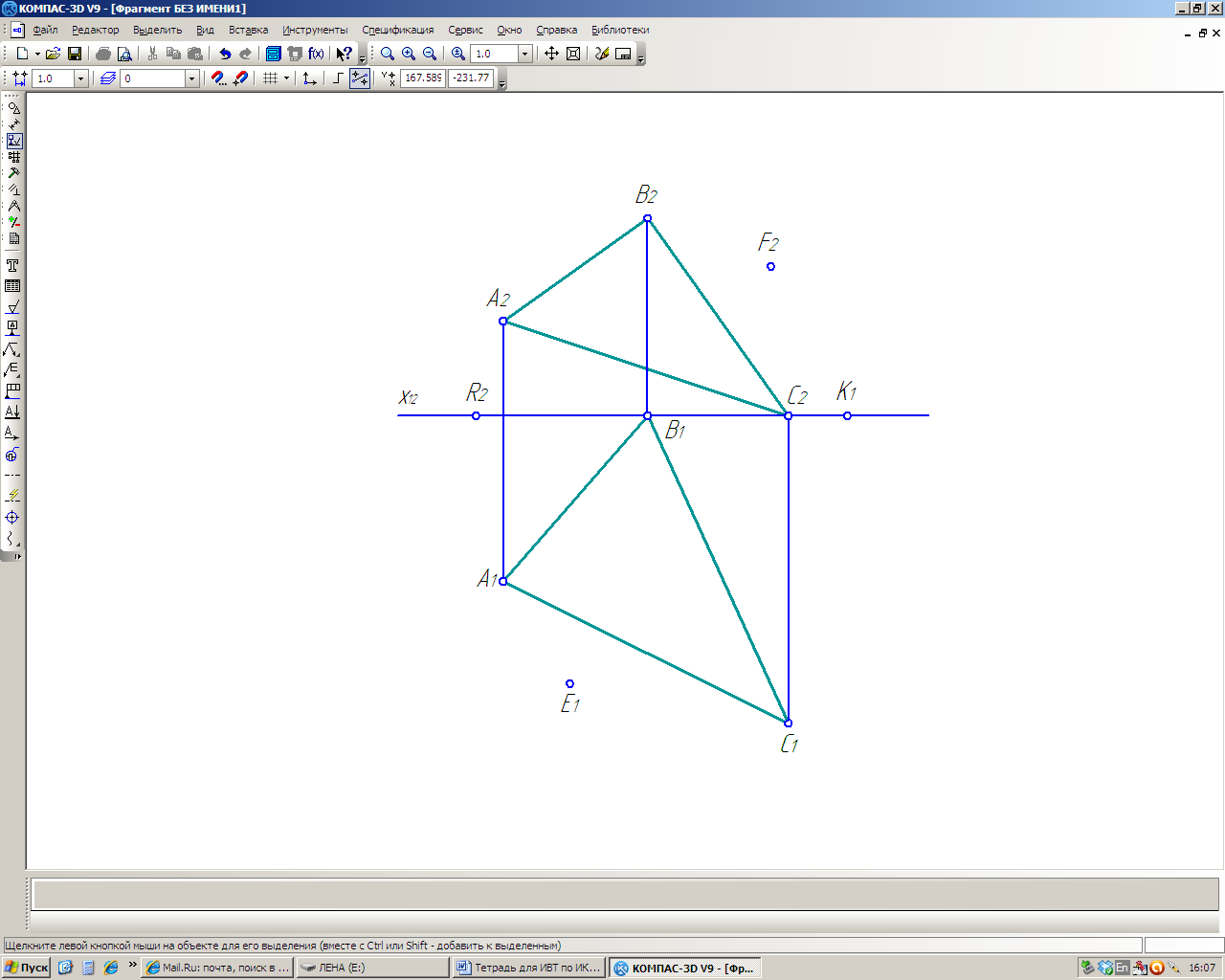

Построить недостающие проекции точек R, F, E и K, принадлежащих плоскости Г(АВС). |
2

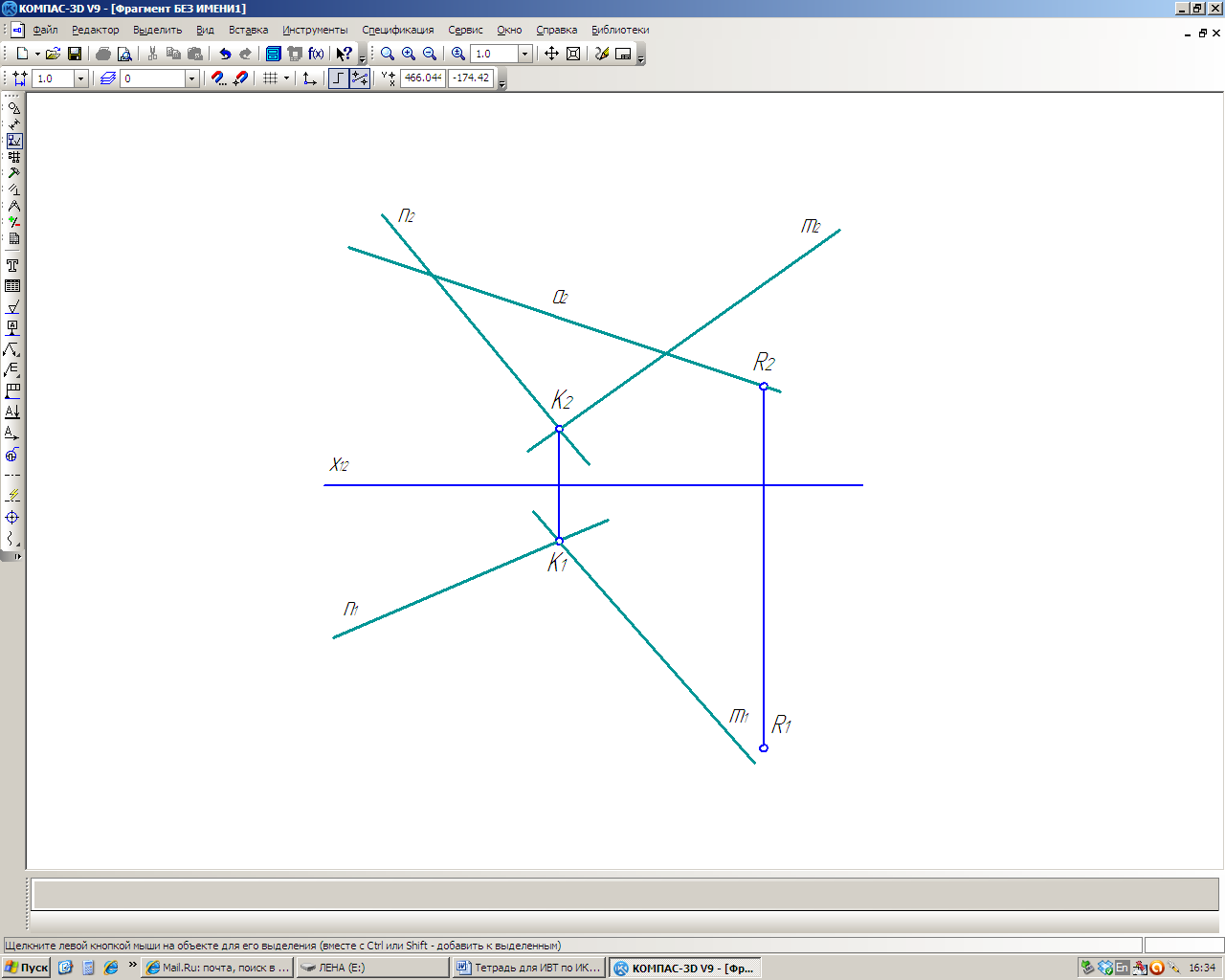

Построить горизонтальную проекцию прямой a при условии, что аФ(n∩m)/ |
3

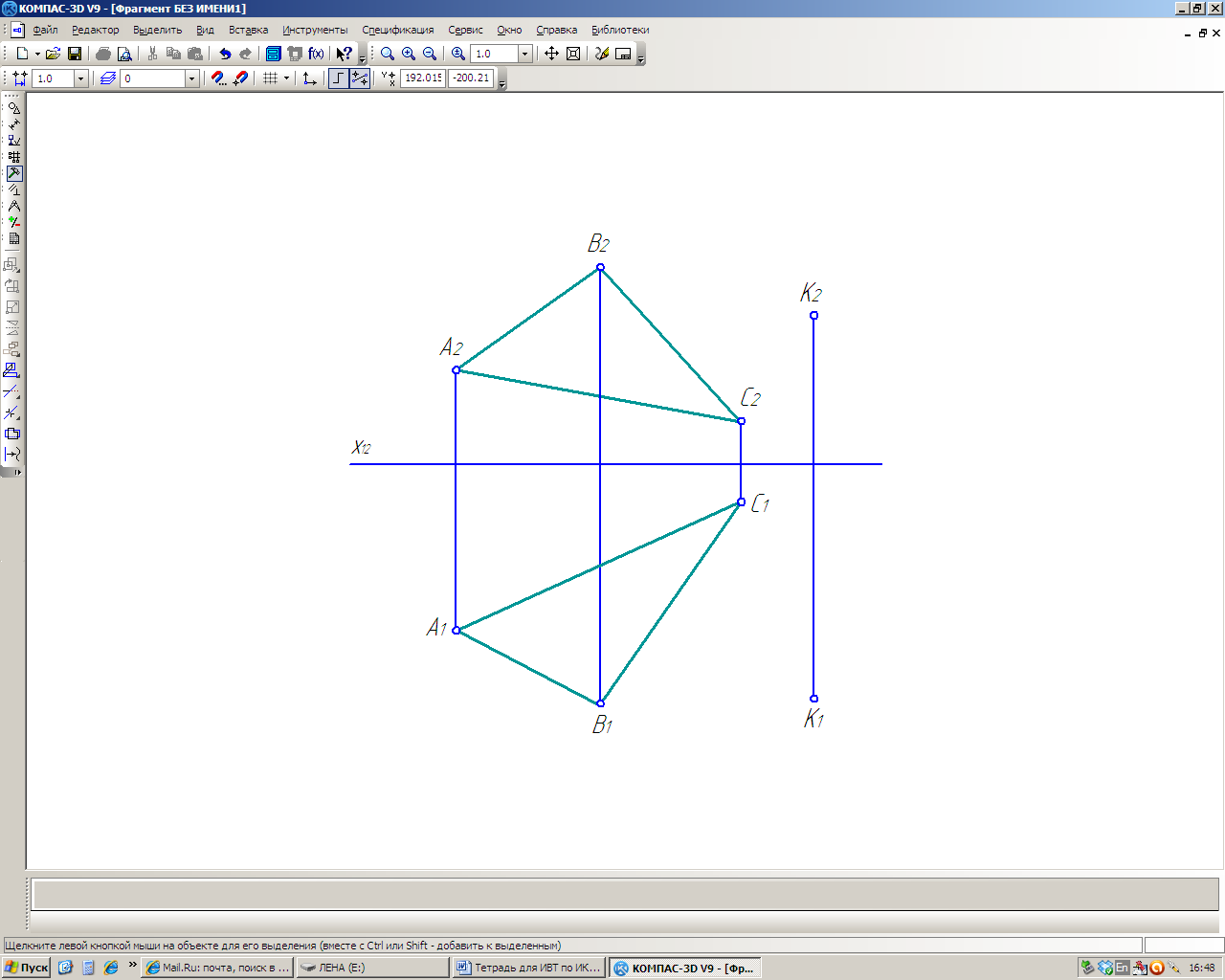

Через точку К задать плоскость Г(a∩b), параллельную плоскости Р(АВС). |
4

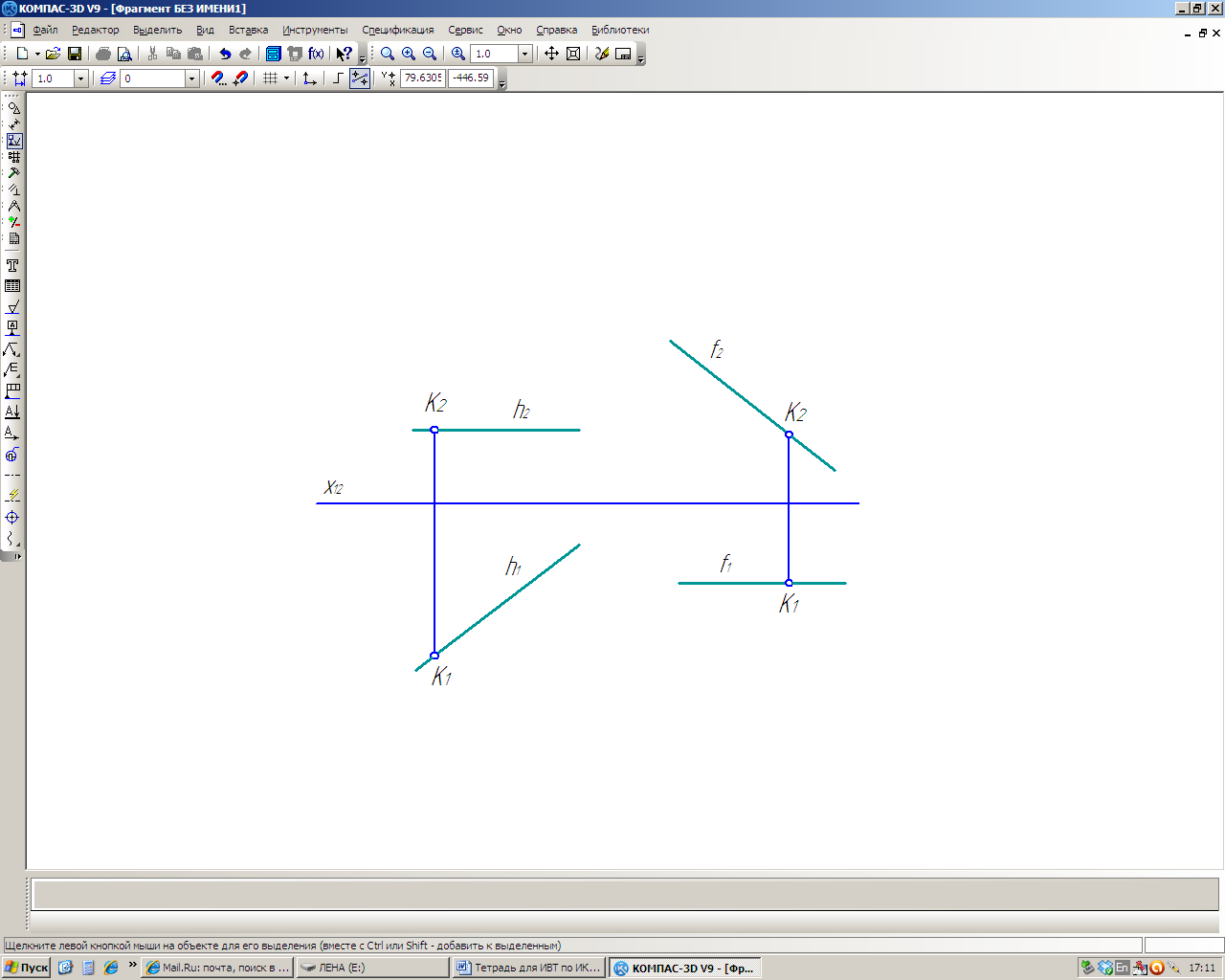

Задать прямые, перпендикулярные заданным прямым h и f в точке К. |
5
Из точки К восстановить перпендикуляр р к плоскости Г(h∩f). |
6

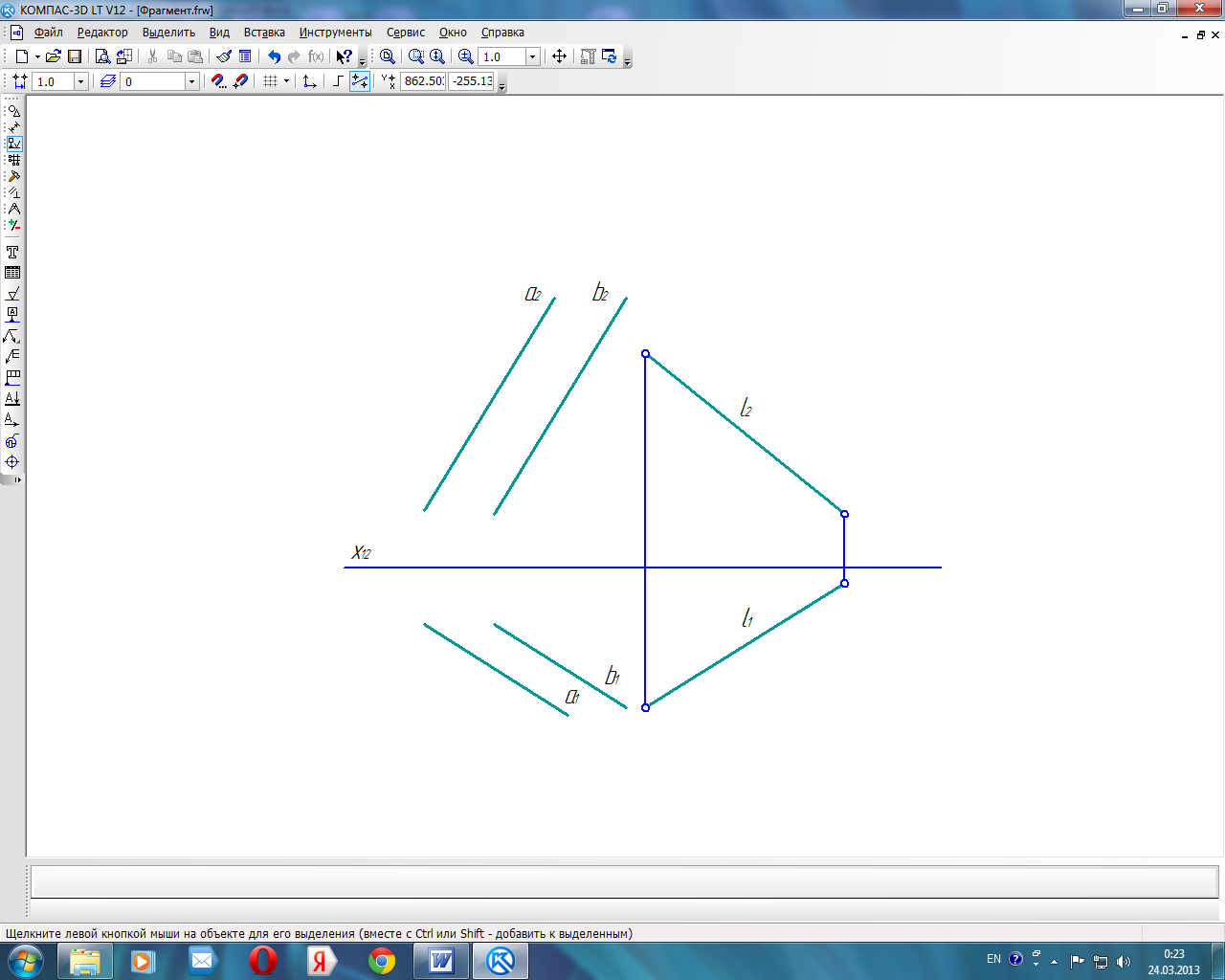

Через прямую l провести плоскость, перпендикулярную плоскости Р(aǀǀb). |
Занятия 6-7-8 – Позиционные задачи
1

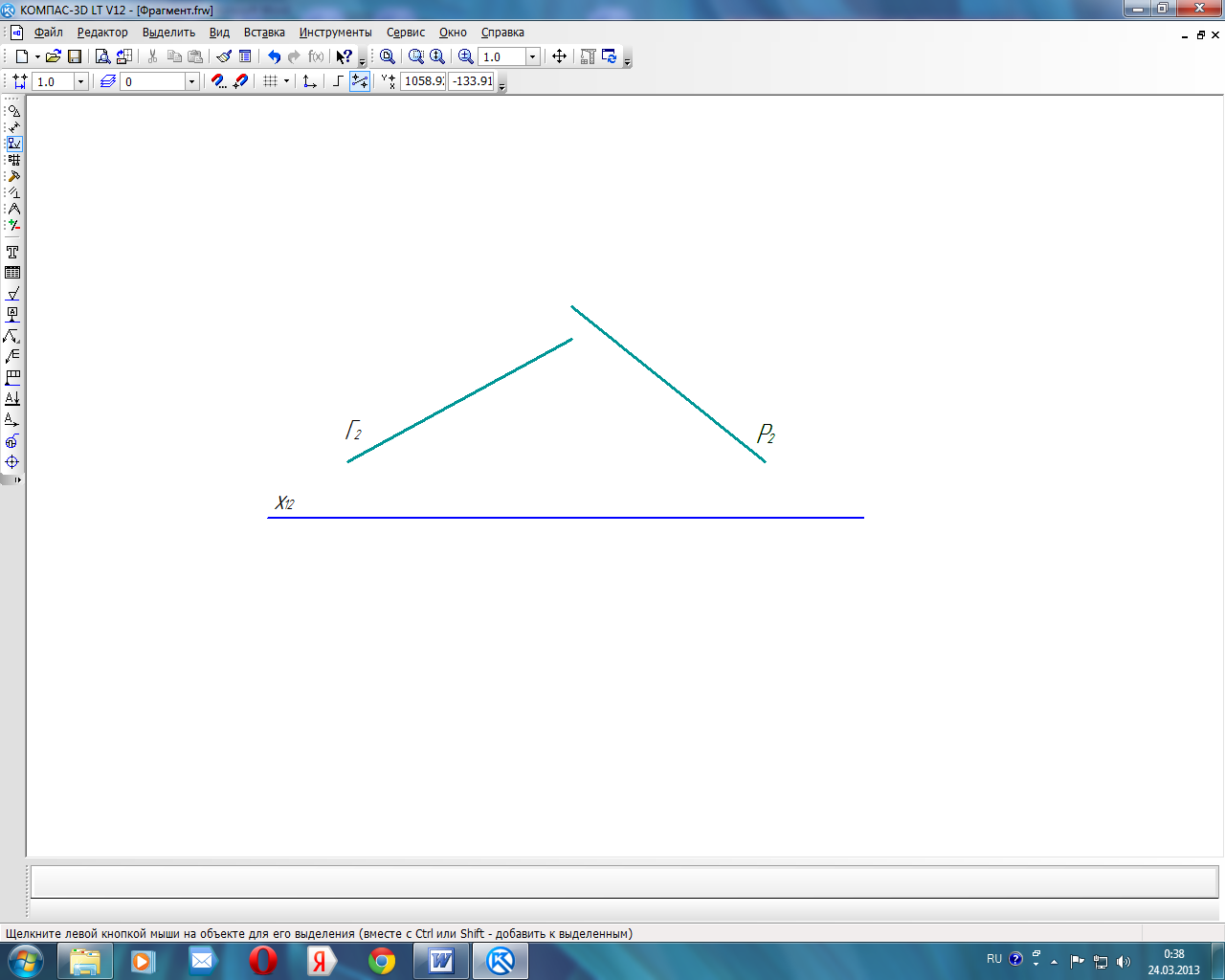

Найти линию пересечения двух плоскостей Г и Р. |
2

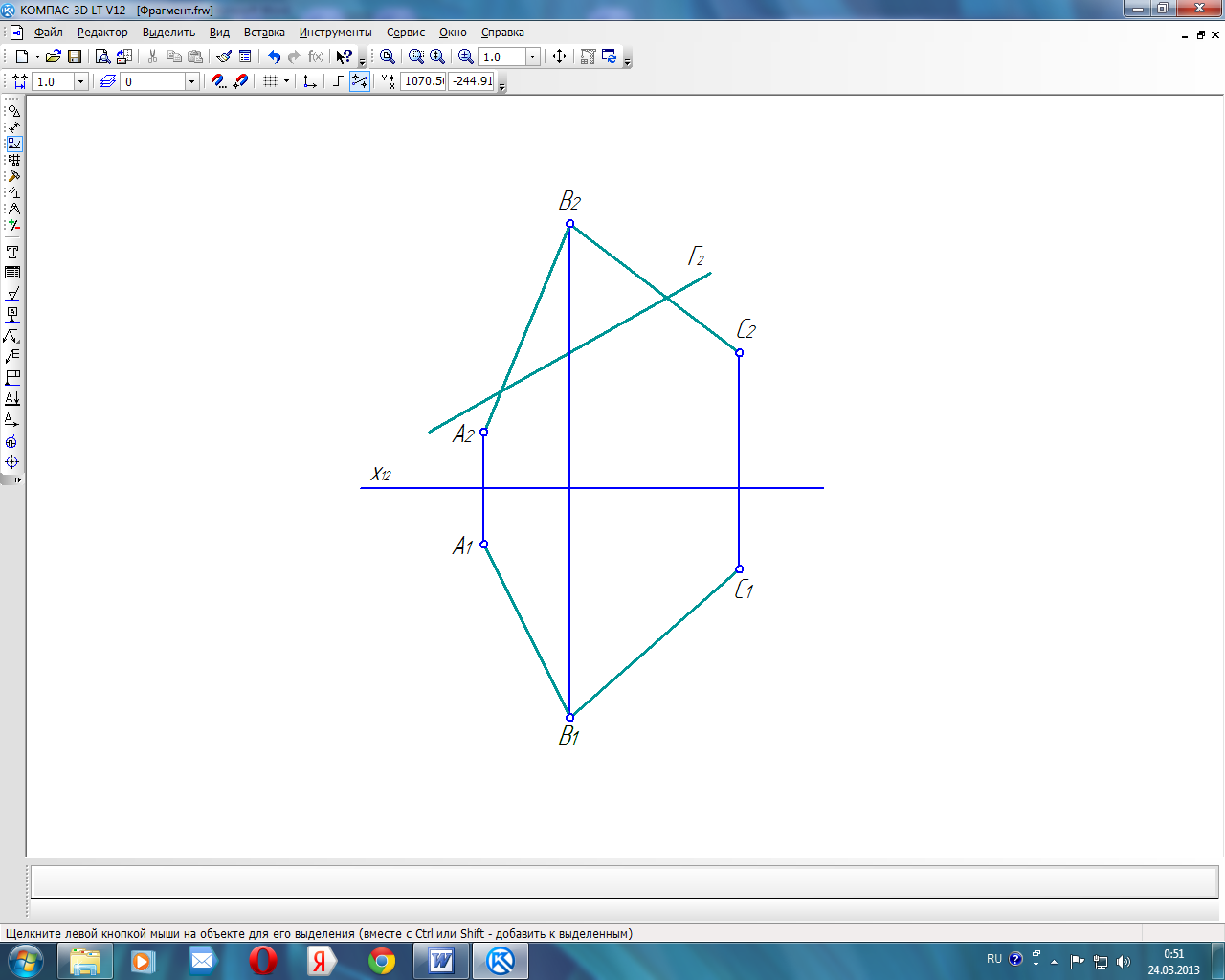

Найти линию пересечения двух плоскостей Ф(АВ∩ВС) и Г. |
3

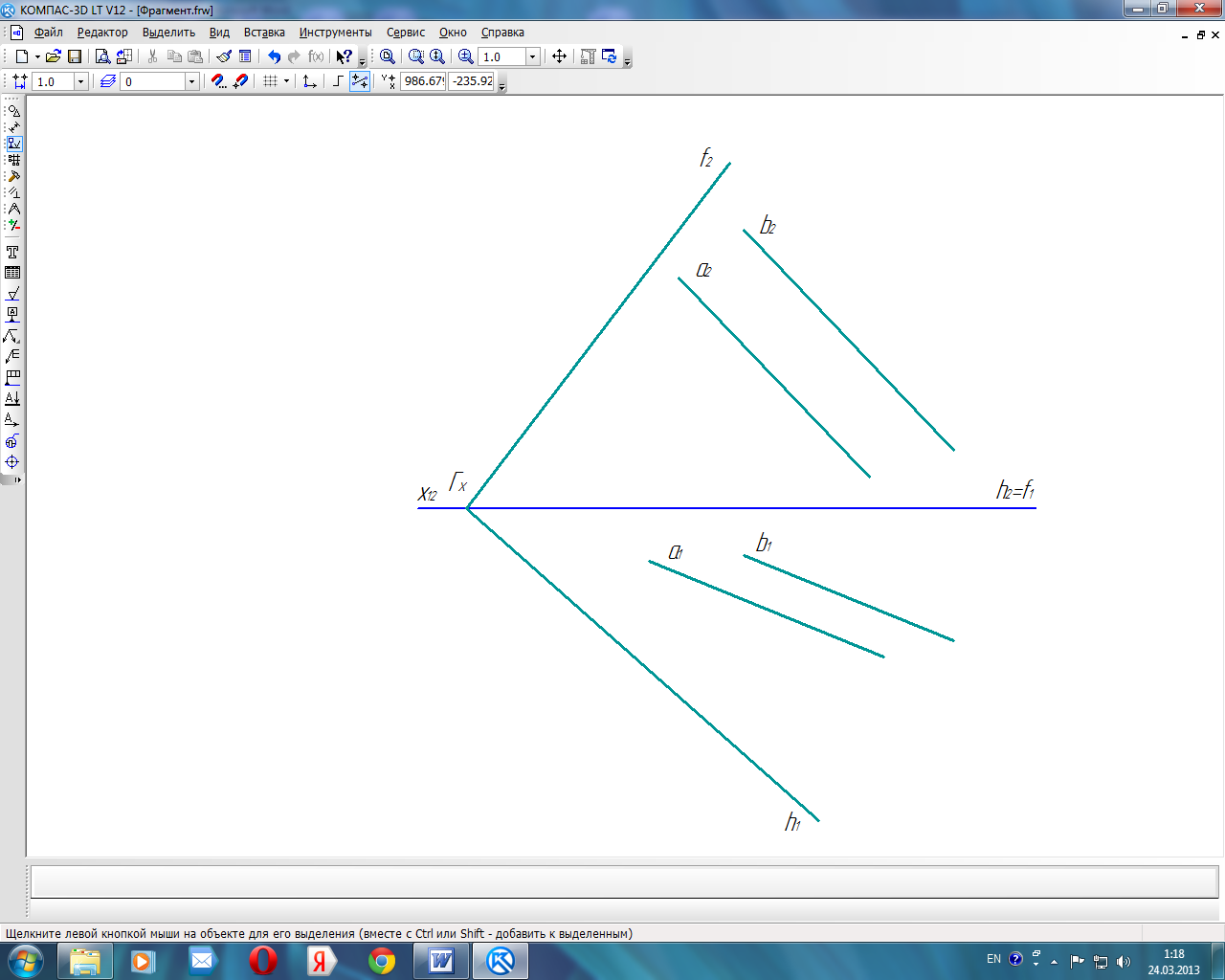

Найти линию пересечения двух плоскостей Р(h∩f) и Ф(aǀǀb). |
4

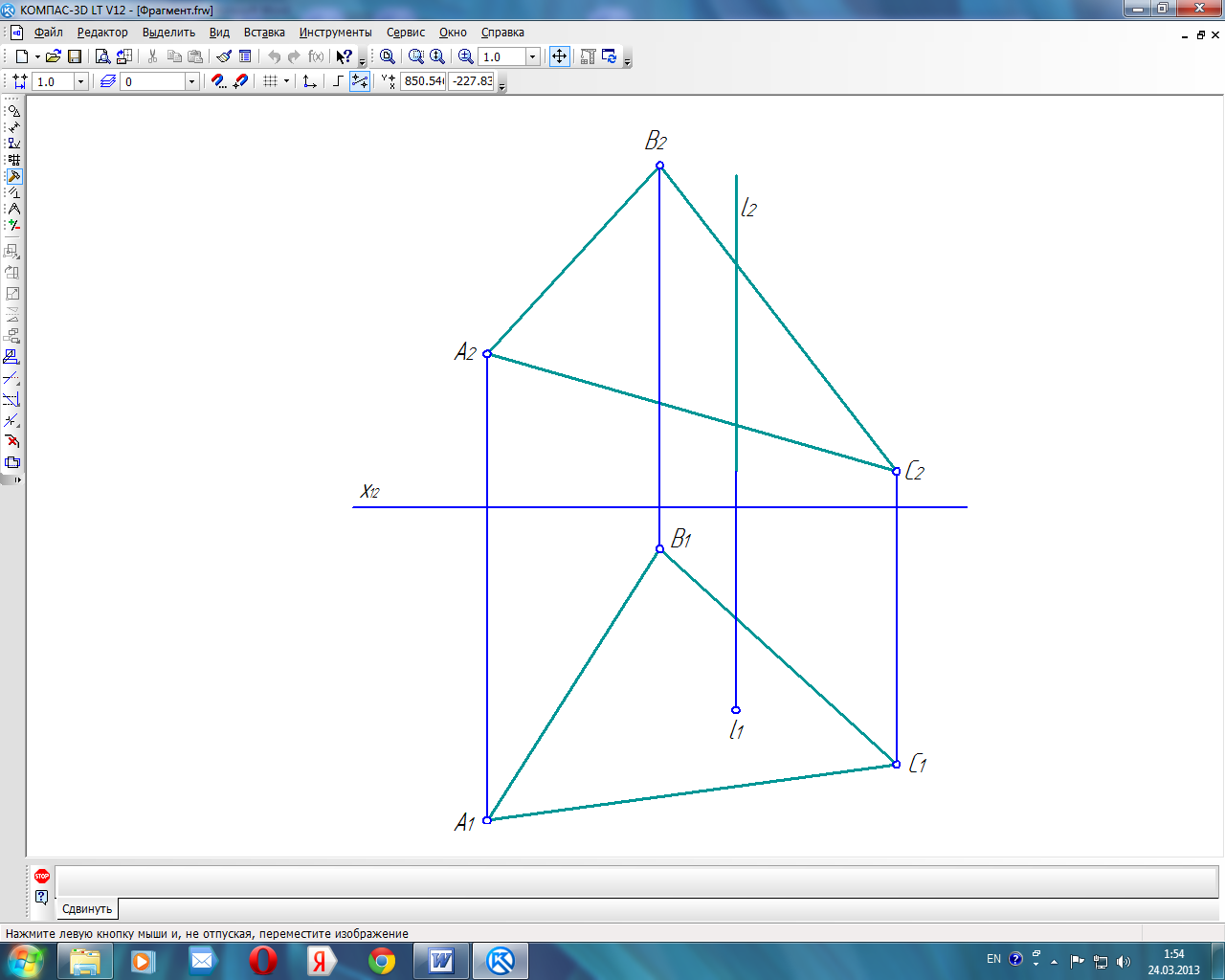

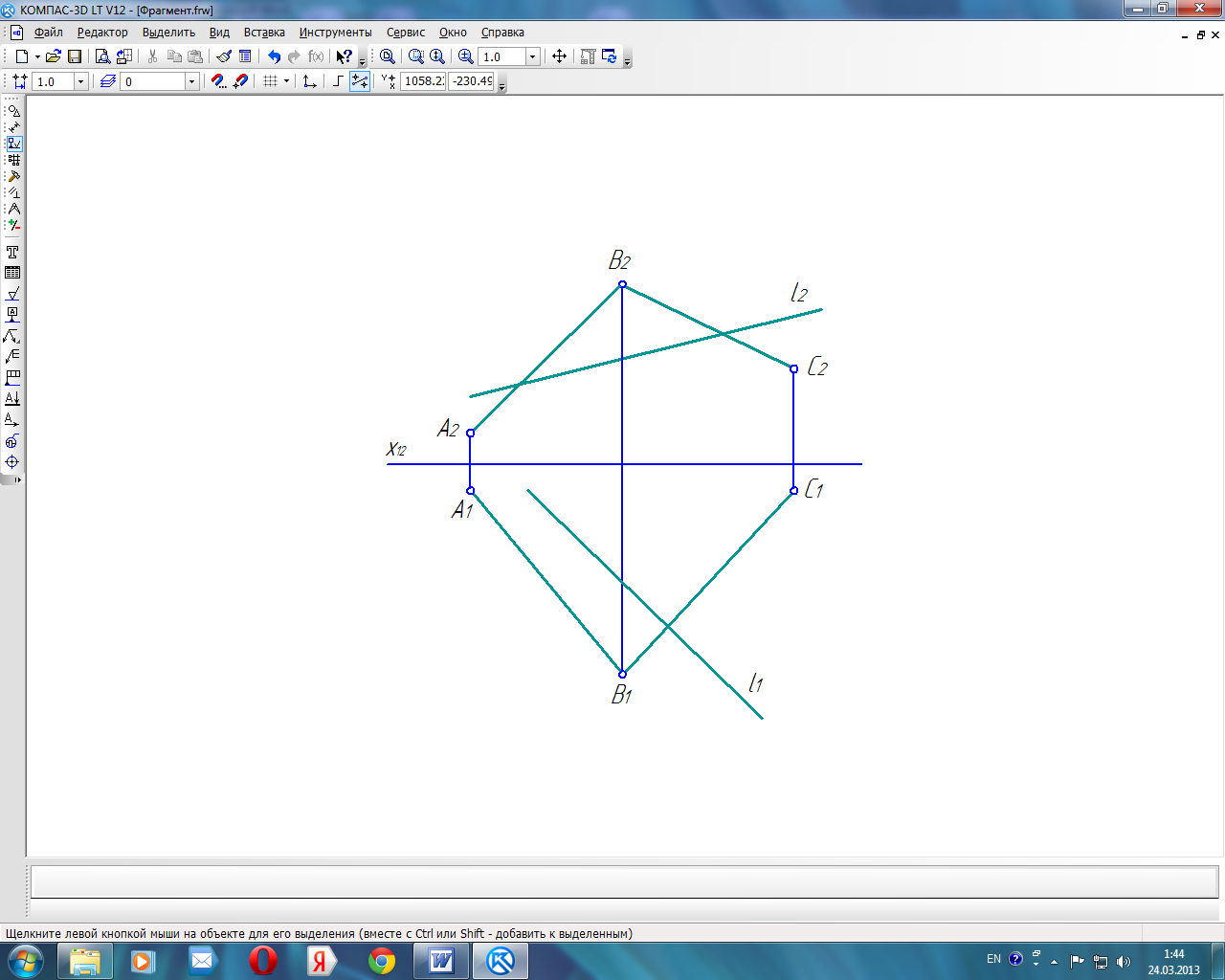

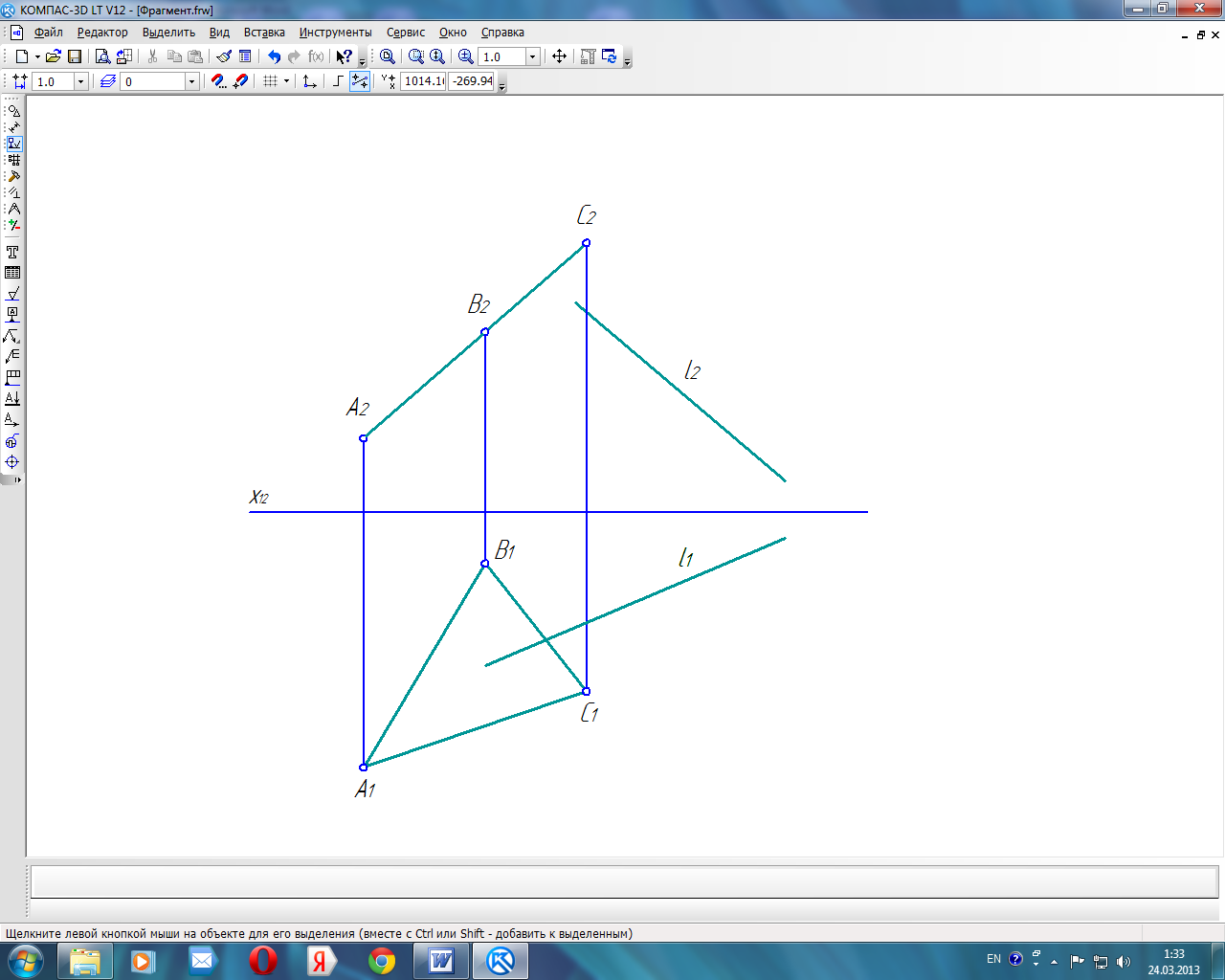

Найти точку пересечения прямой l и плоскости Ф(АВС). |
5
Найти точку пересечения прямой l и плоскости Ф(АВС). |
6
Найти точку пересечения прямой l и плоскости Ф(АВ∩ВС). |
Индивидуальные задания 7 (ИЗ-7)
1
Построить прямую, параллельную плоскости Σ(АВС) (см. ИЗ-2). |
2

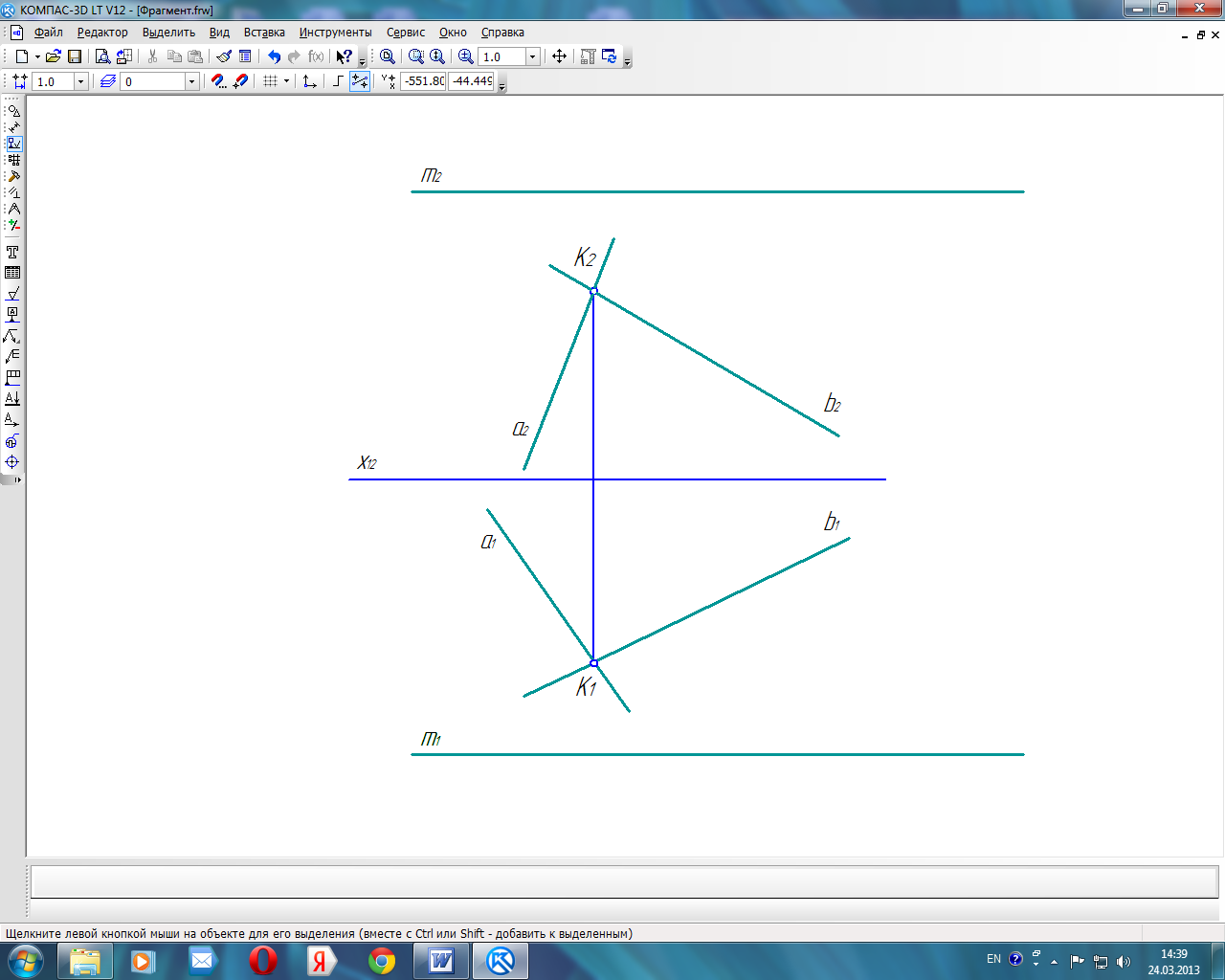

Через точку С построить плоскость Г(a∩b), параллельную заданной плоскости Ф (h∩f). |
3
Через прямую m провести плоскость, перпендикулярную заданной плоскости Г(a∩b). |
4
Построить прямую пересечения произвольной плоскости общего положения Р(h∩f) и плоскости Σ(АВС) (см. ИЗ-2). |
Занятия 6-7-8 – Позиционные задачи
1

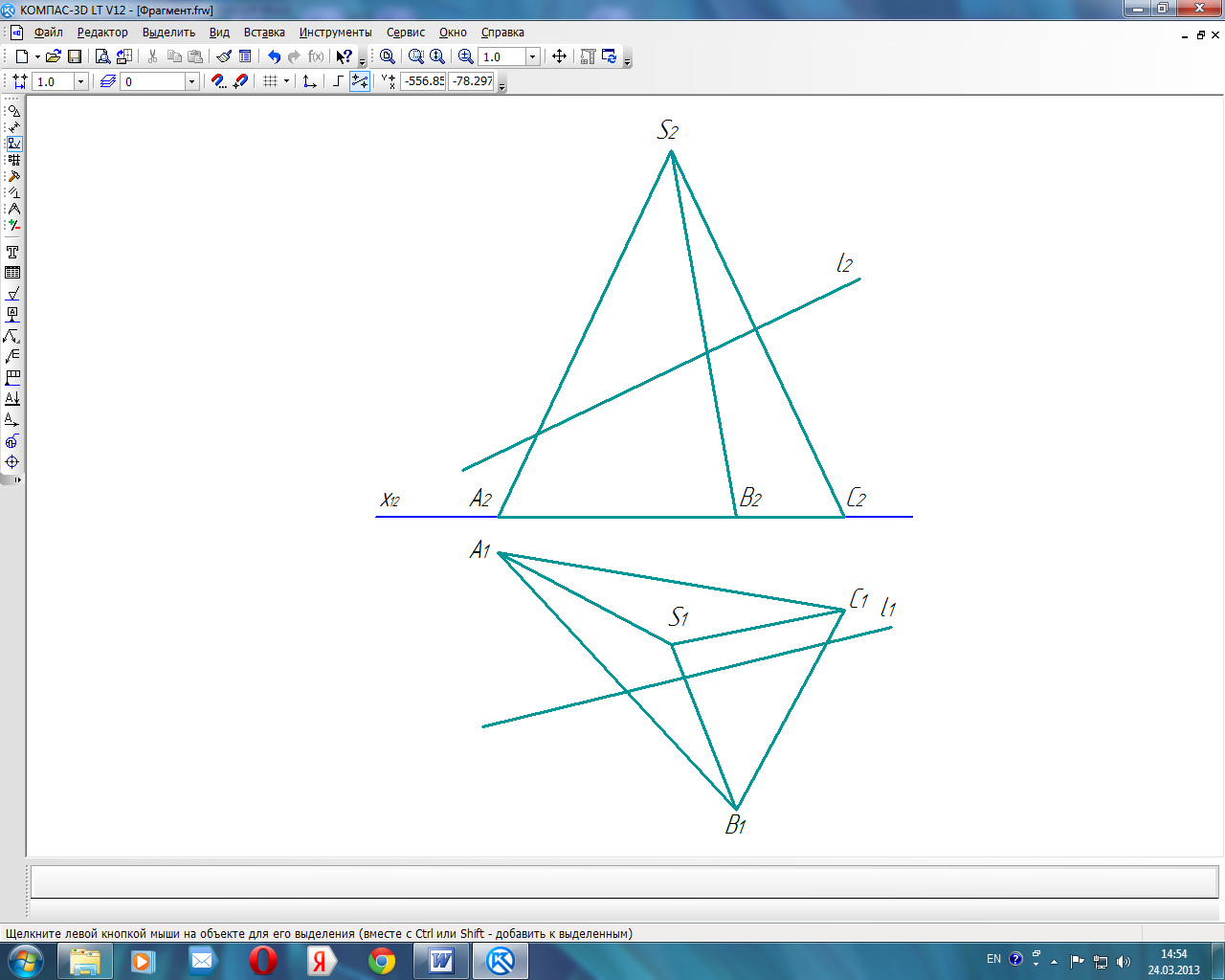

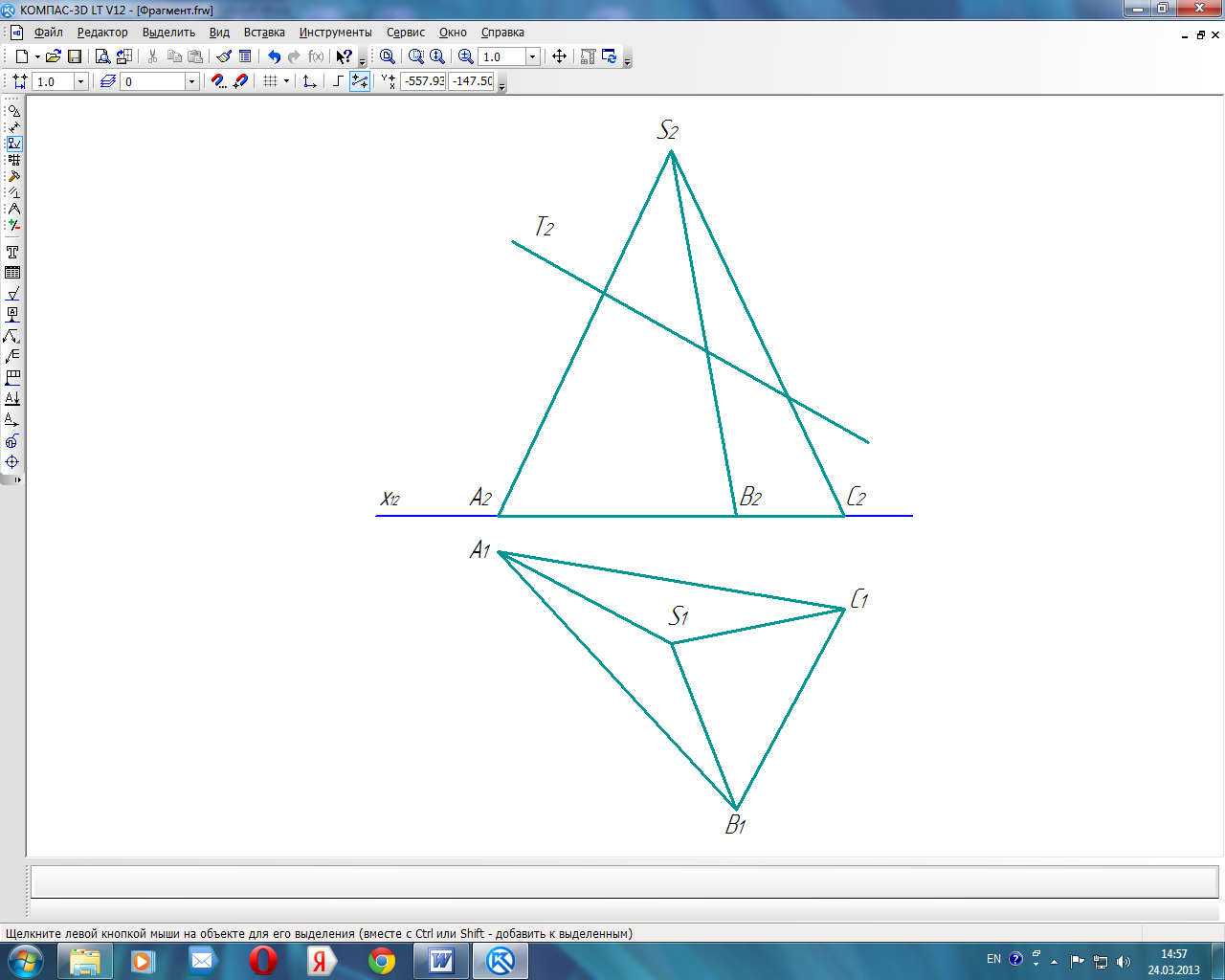

Определить положение прямой l относительно пирамиды. |
2

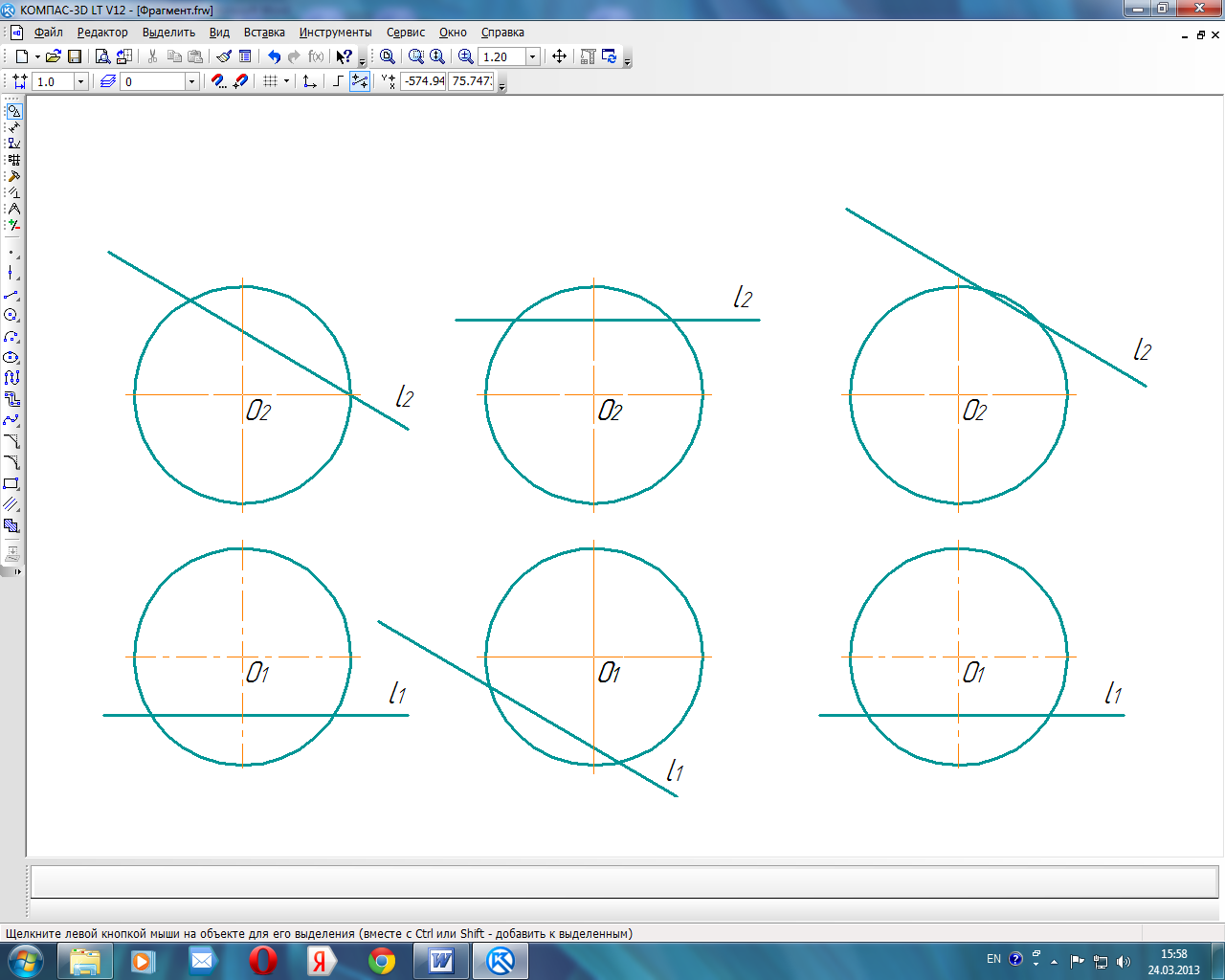

Определить положение прямой l относительно сферы. |
3
Найти проекции фигуры пересечения пирамиды и плоскости. |
4

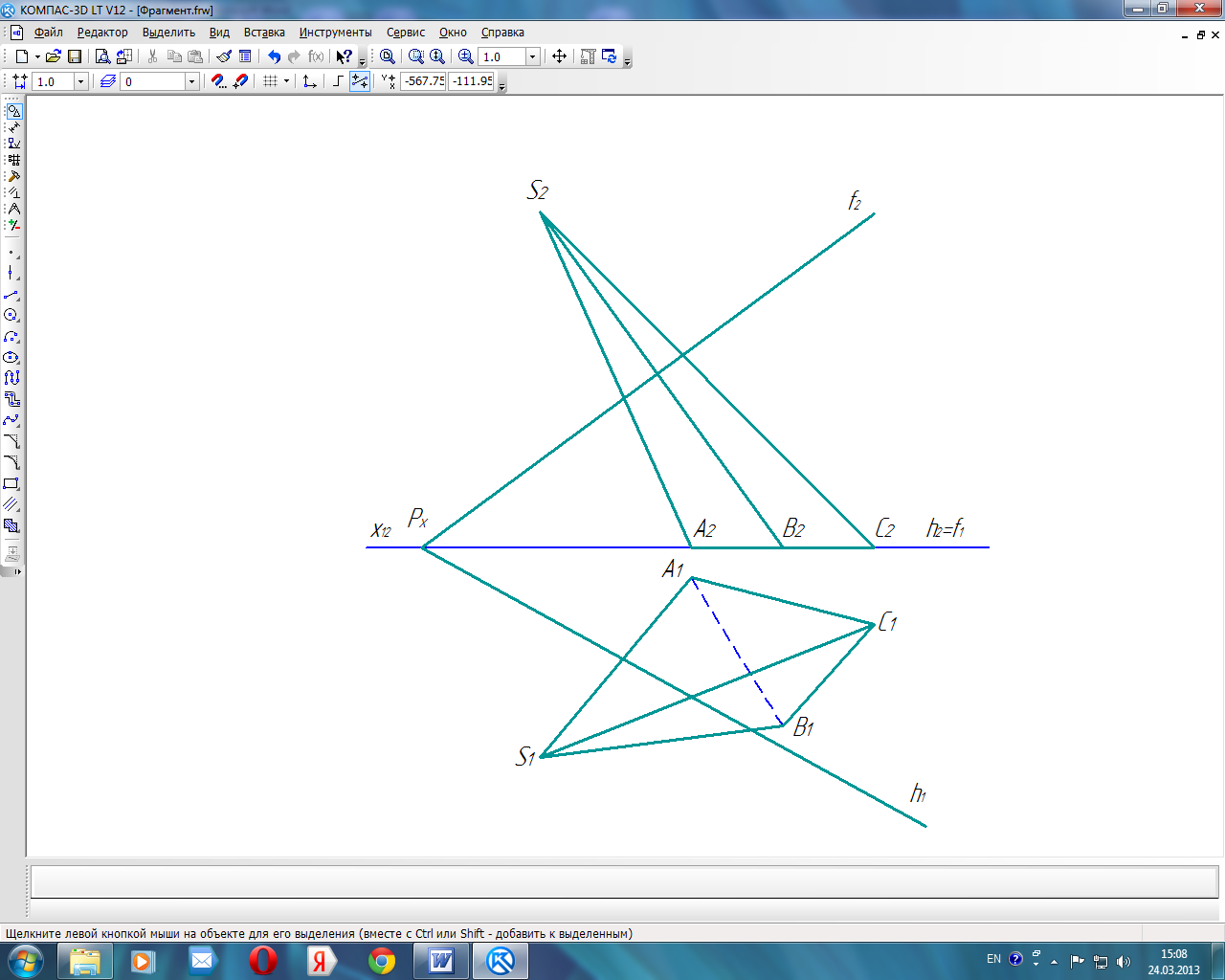

Построить проекции линии пересечения пирамиды плоскостью Р(h∩f) методом ребер. |
Индивидуальные задания 8 (ИЗ-8)
1
Построить точку пересечения плоскости Σ(АВС) (см. ИЗ-2) и прямой MN (см. ИЗ-4). |
2

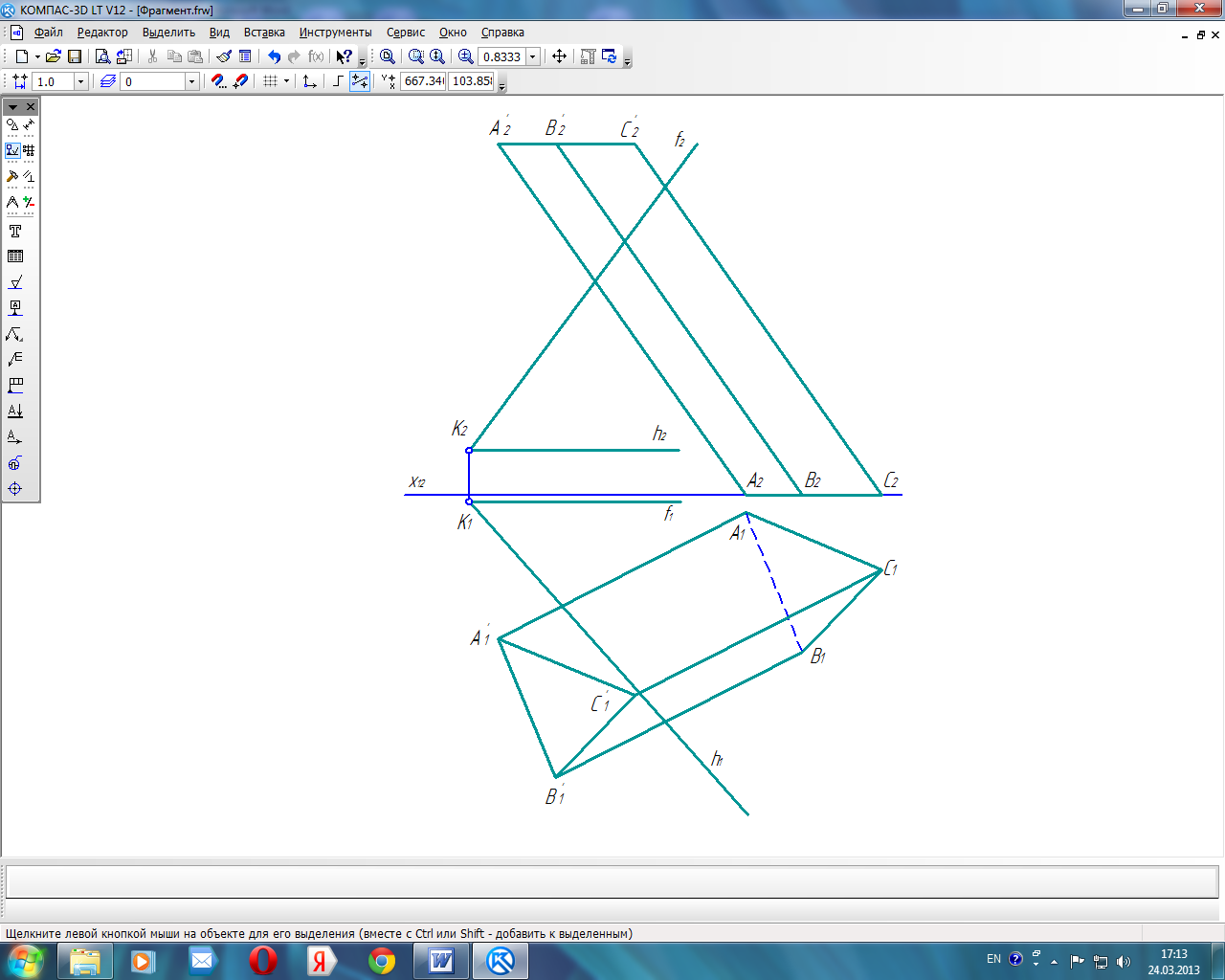

Построить проекции линии пересечения призмы плоскостью Р(h∩f) методом замены плоскостей проекций. |
3

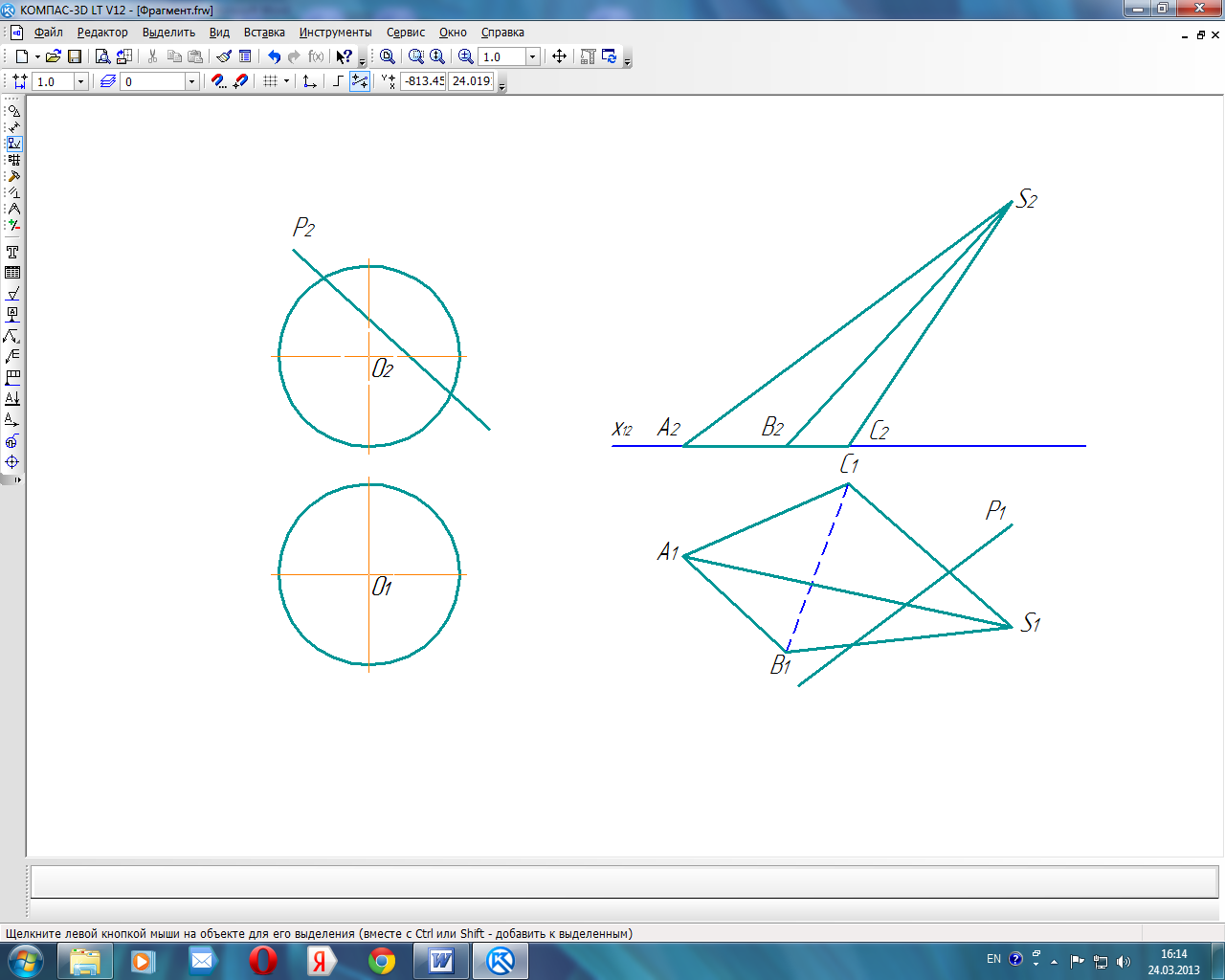

Найти проекции фигуры пересечения поверхностей и плоскостей. |
Занятия 9-10 – Аксонометрические проекции

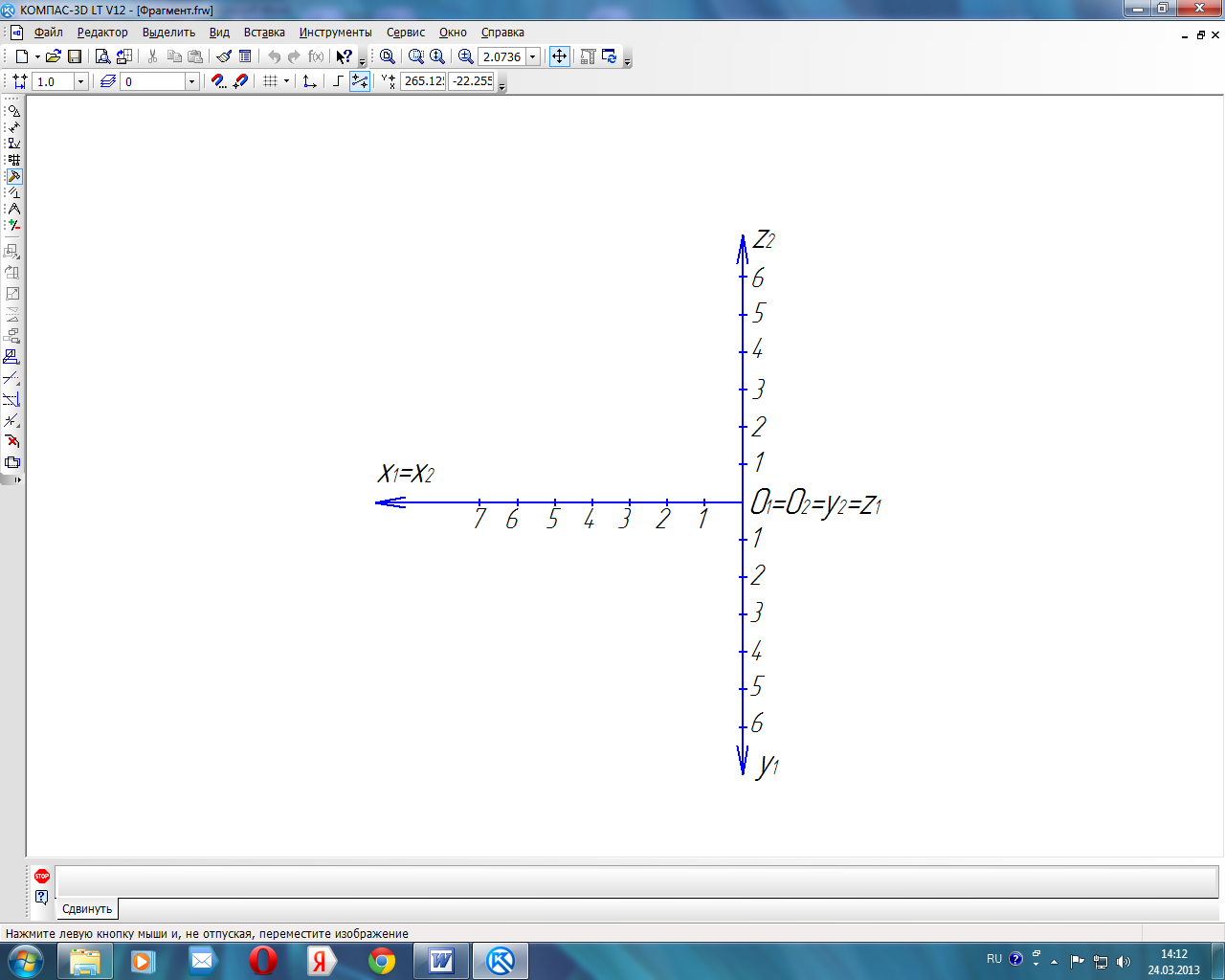

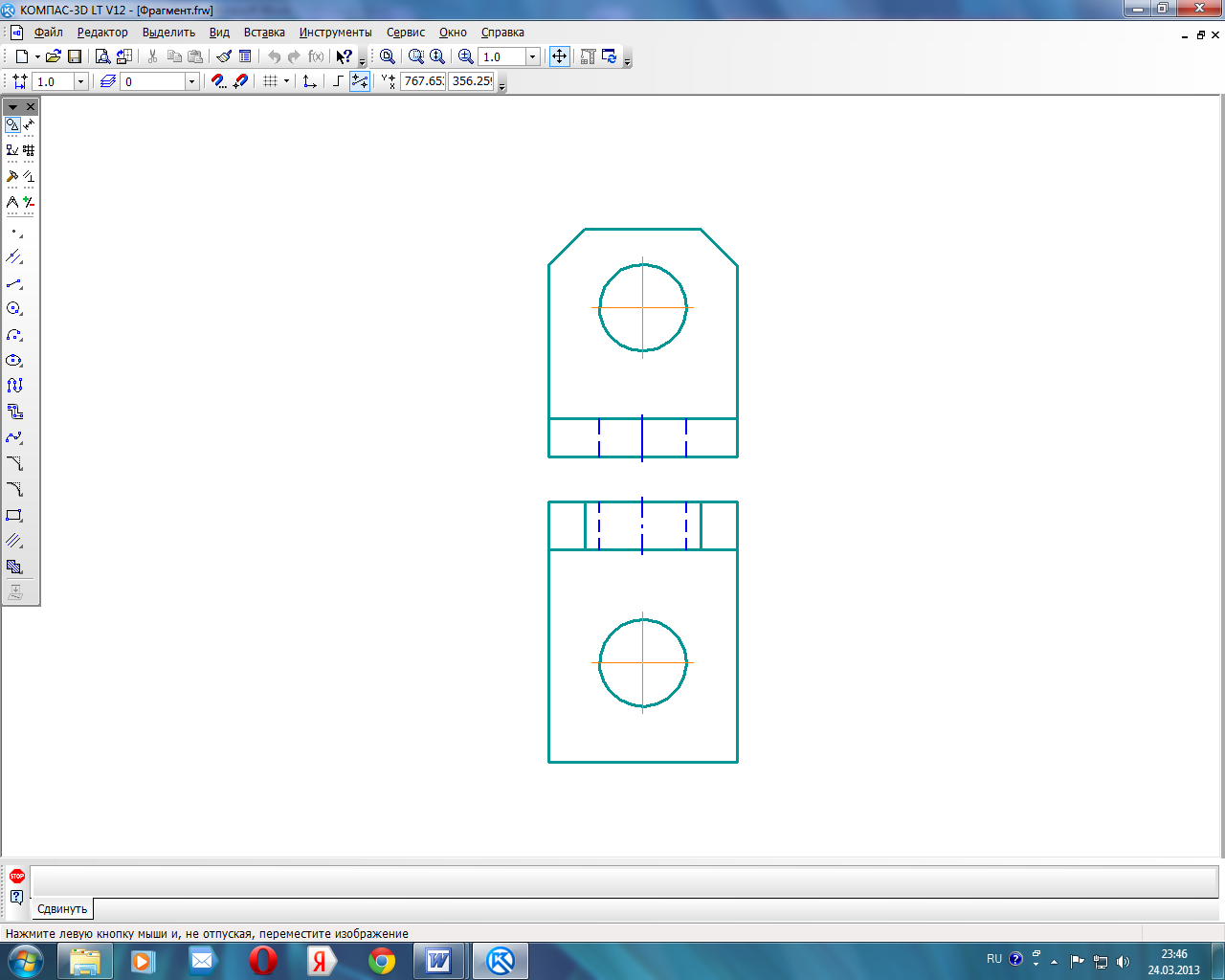

Модель
|

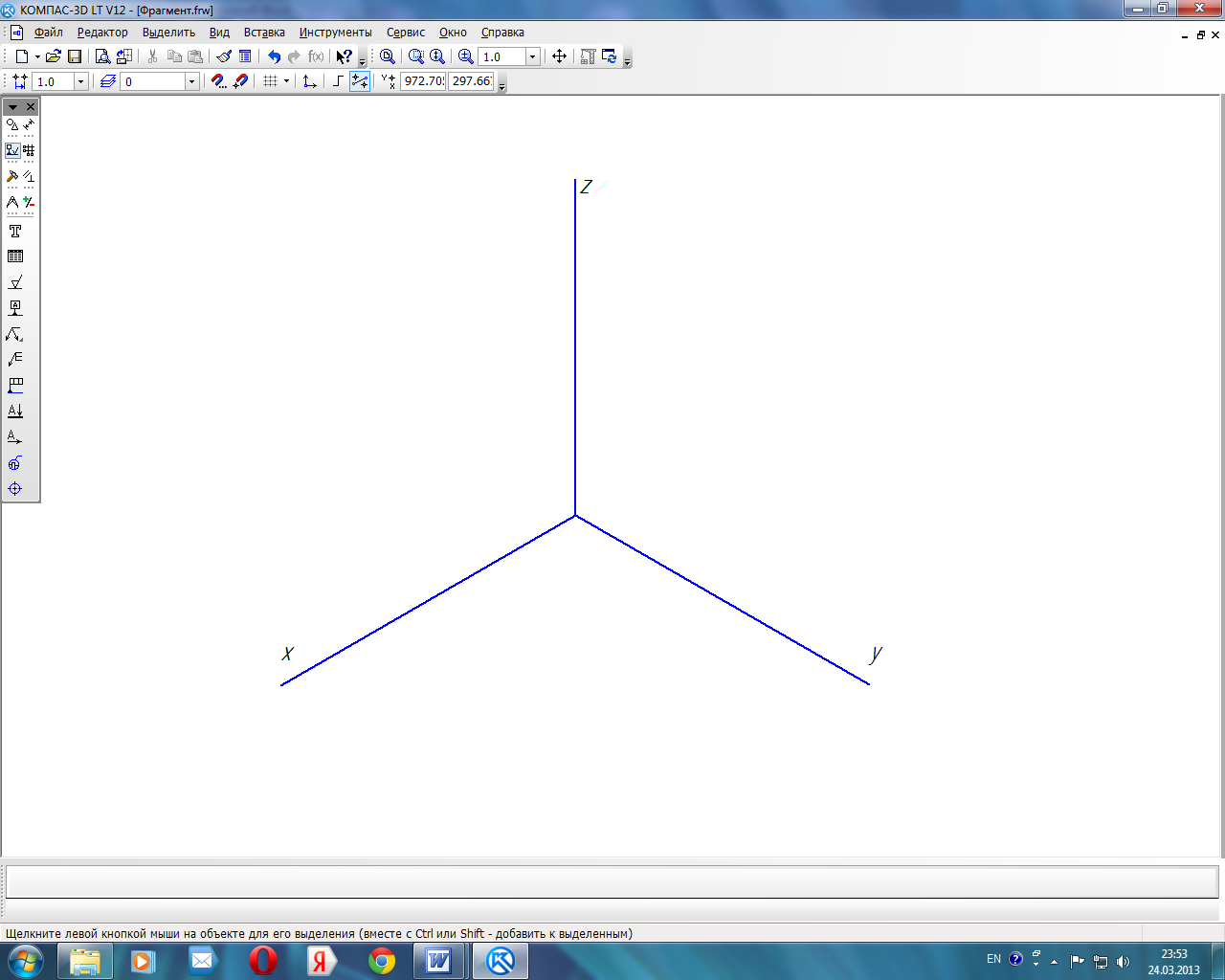

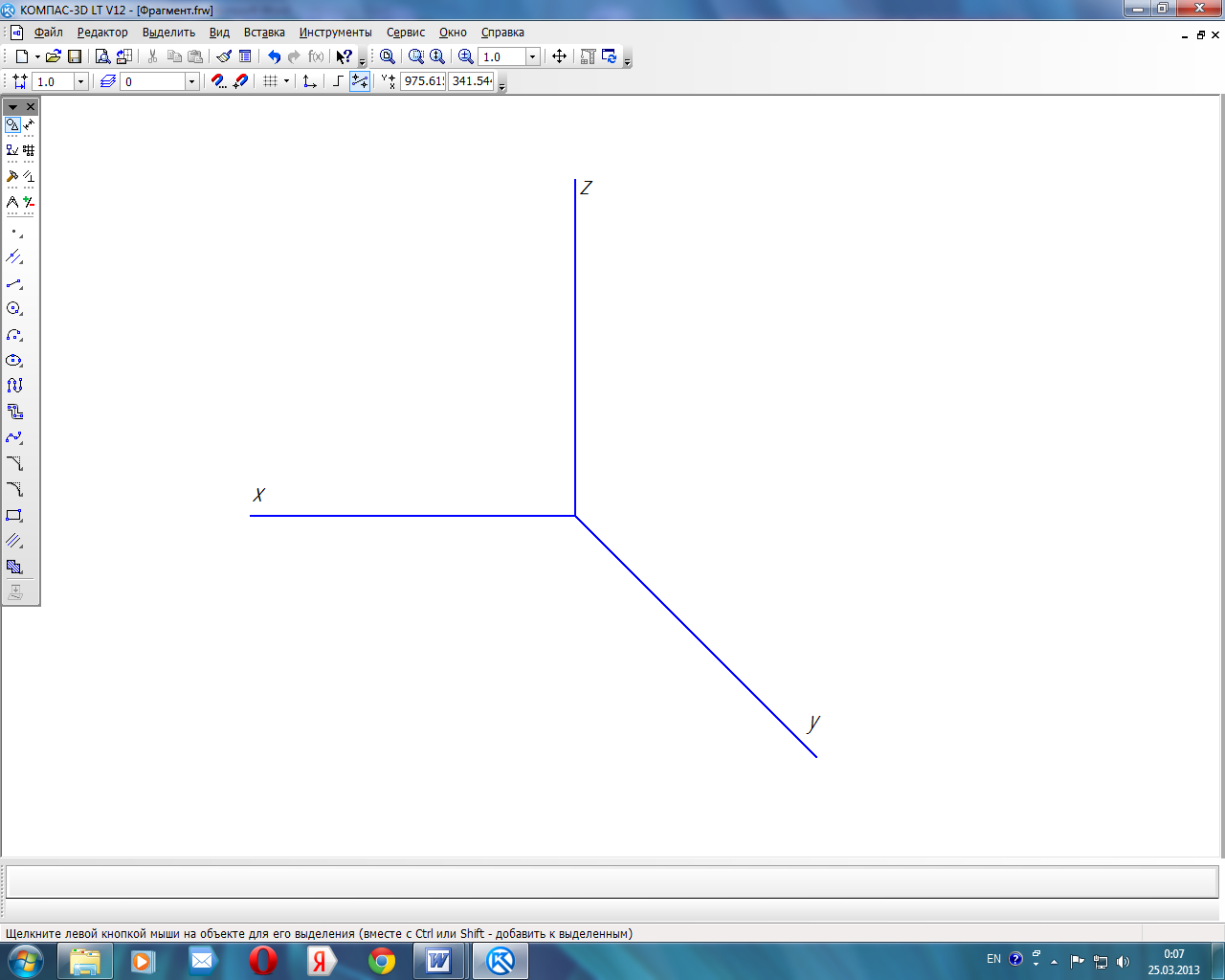

Прямоугольная изометрическая проекция
|

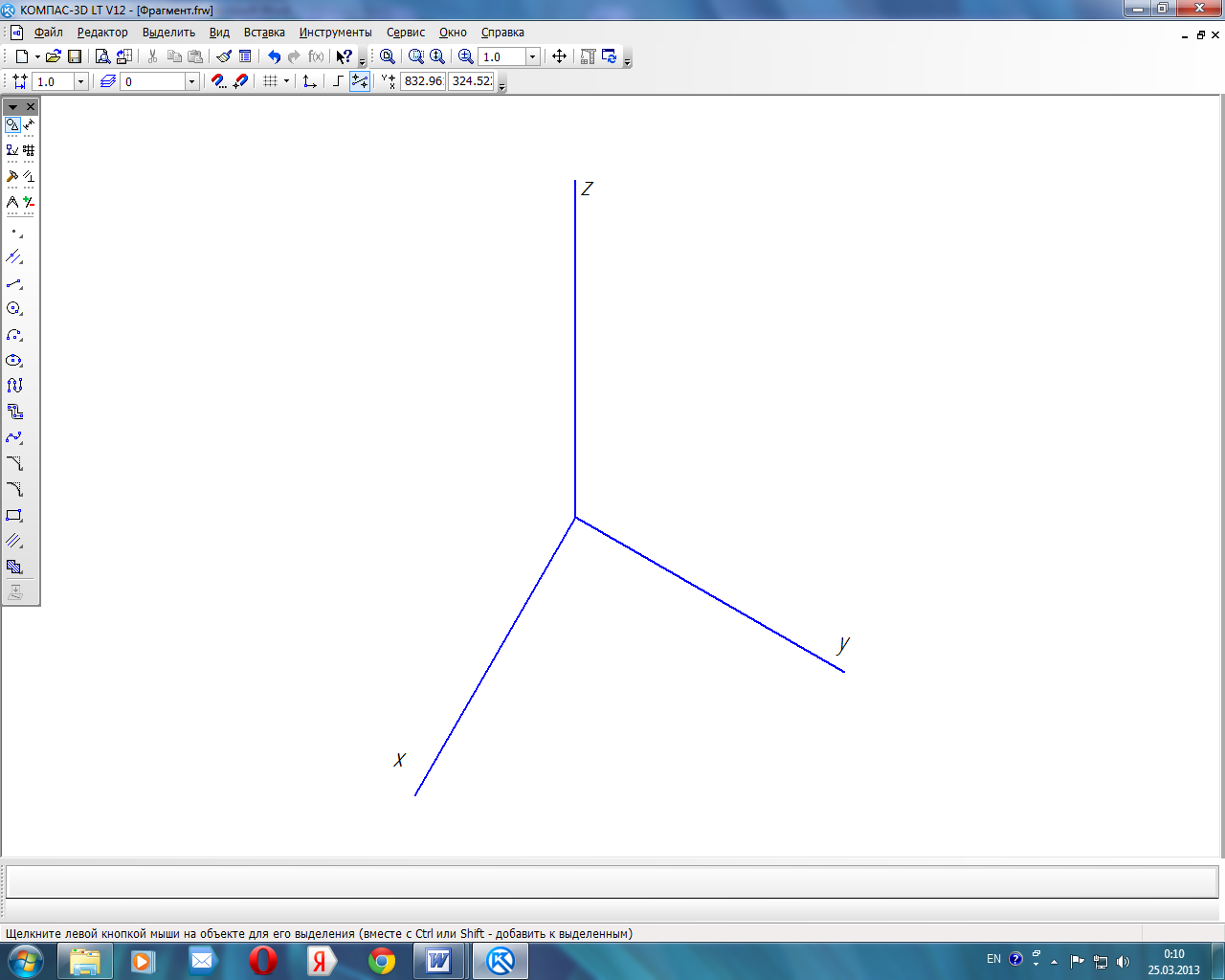

Прямоугольная диметрическая проекция
|
Занятия 9-10 – Аксонометрические проекции
Косоугольная фронтальная изометрическая проекция
|
Косоугольная горизонтальная изометрическая проекция
|
Косоугольная фронтальная диметрическая проекция
|
