Индивидуальные задания 4 (из-4)
1
На прямой MN найти точку F, отстоящую от точки M на расстоянии 40 мм и определить угол наклона прямой к плоскости П2. |
2

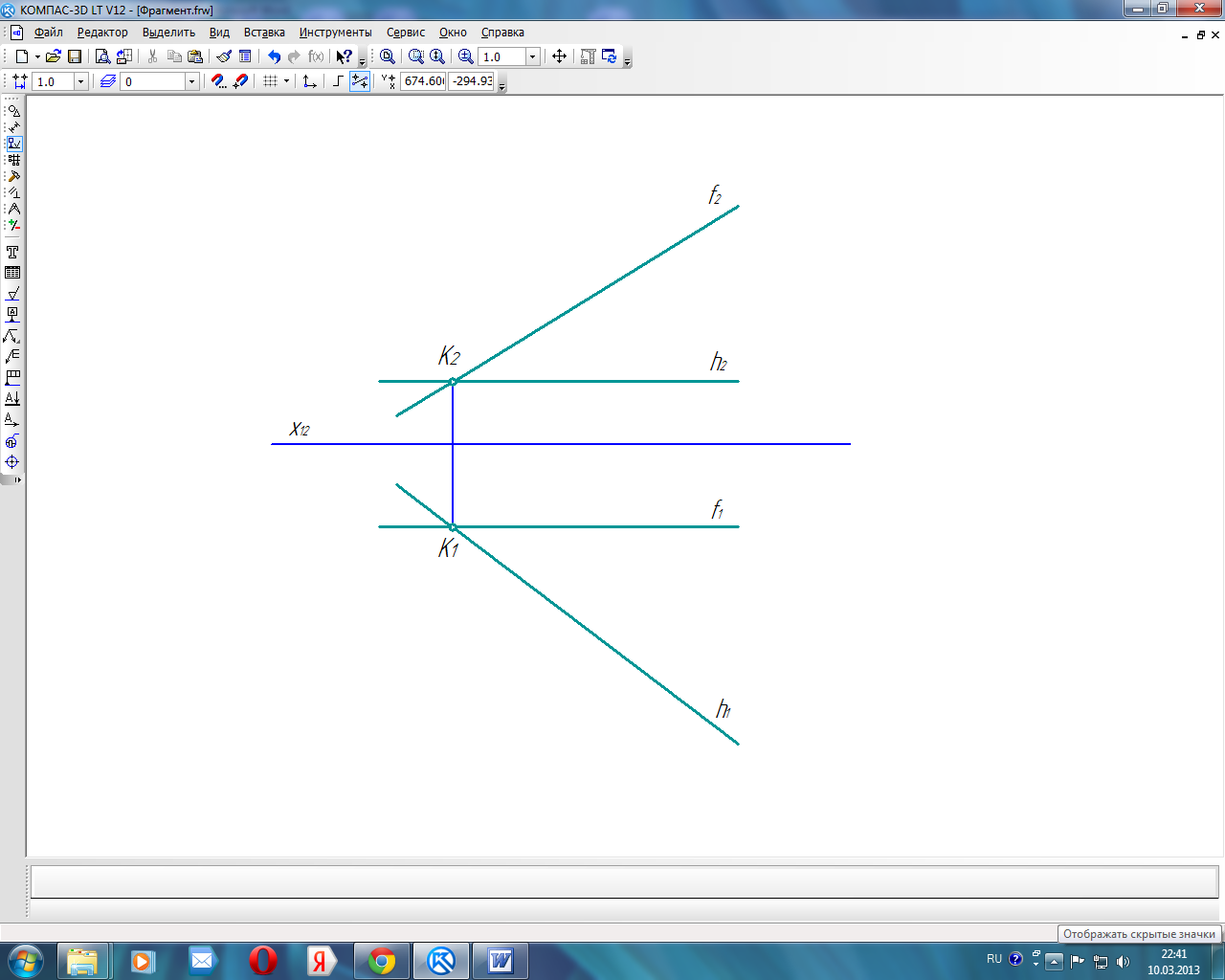

Преобразовать систему плоскостей проекций так, чтобы плоскость P(h∩f) стала проецирующей плоскостью. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3

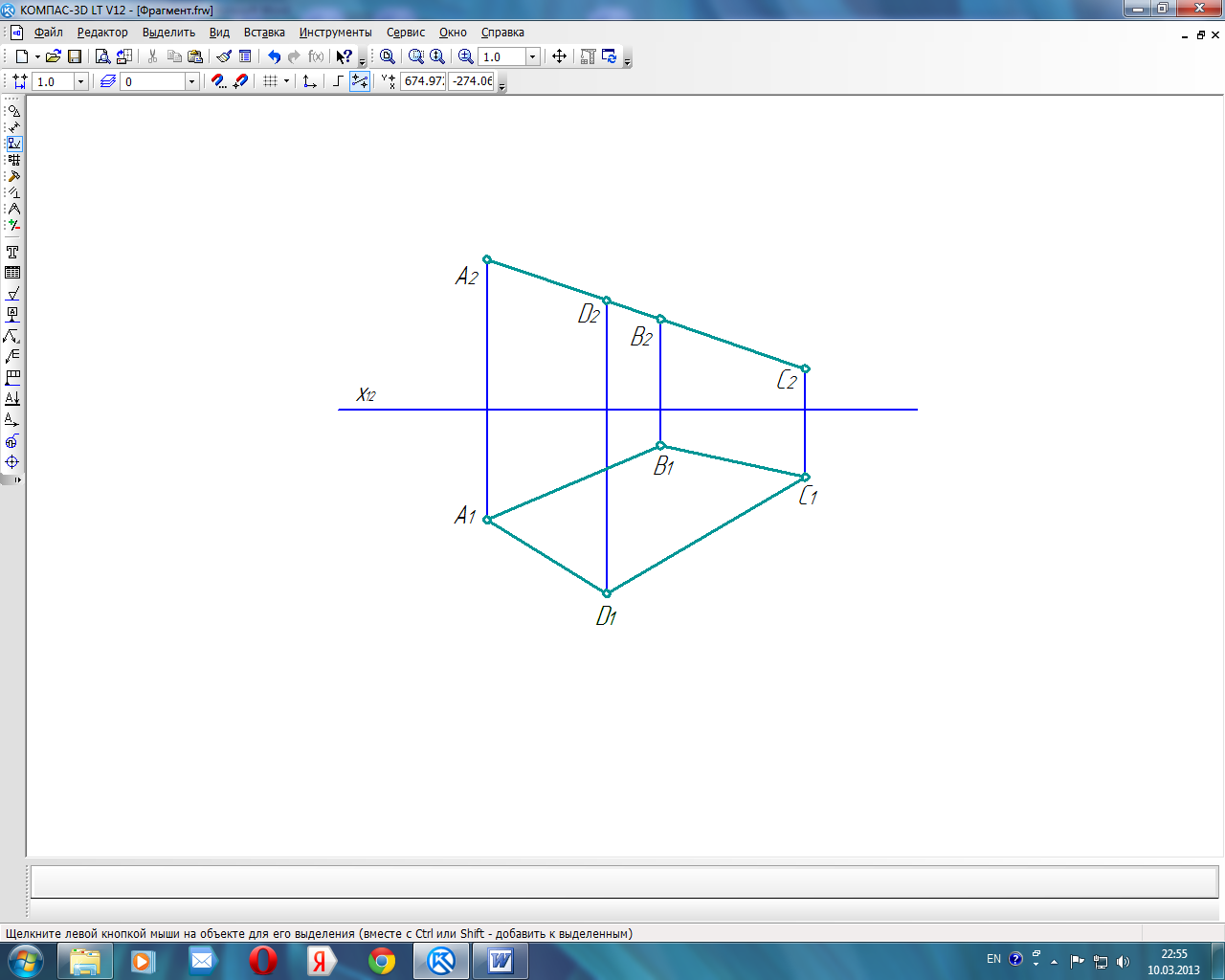

Преобразовать систему плоскостей проекций так, чтобы плоскость Ф(ABCD) стала плоскостью уровня. |
Занятие 4-5 – Метод замены плоскостей проекций. Метрические задачи
1

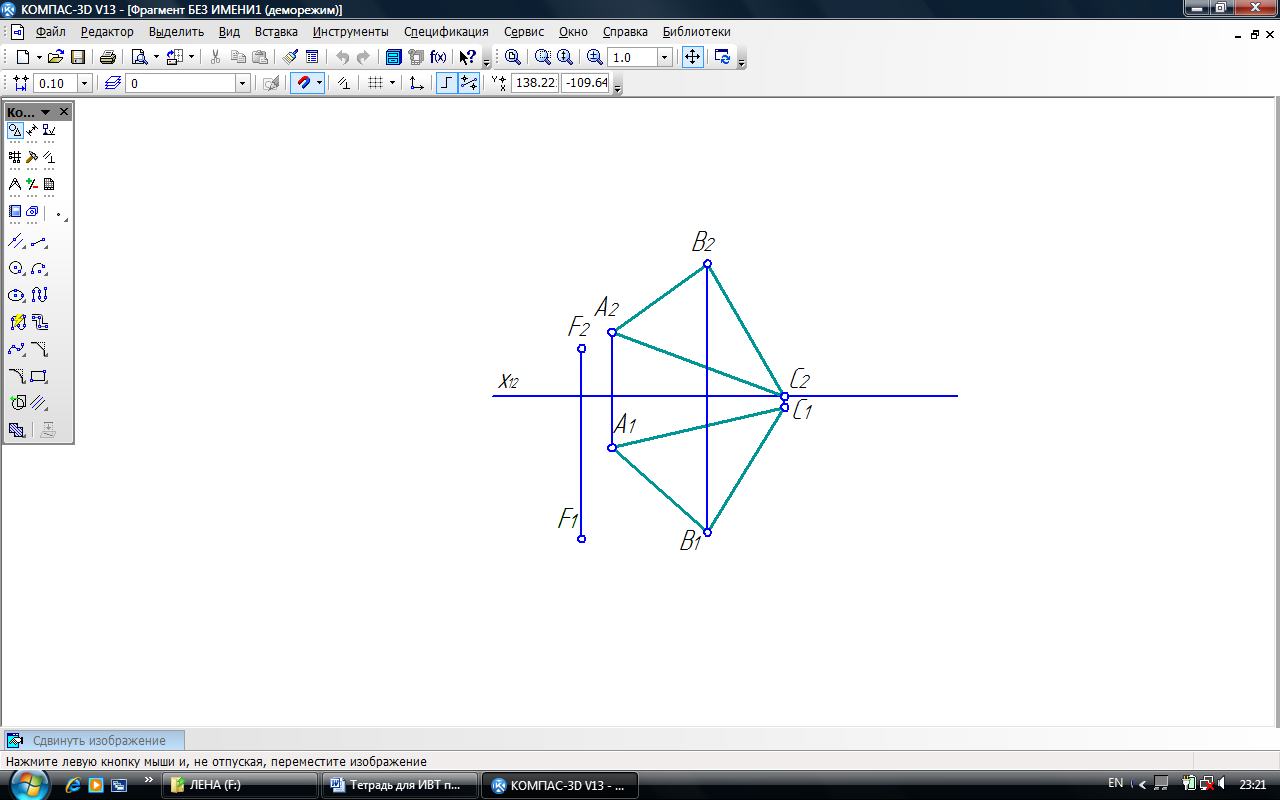

Определить кратчайшее расстояние от точки F до плоскости Ф(АВС). |
3

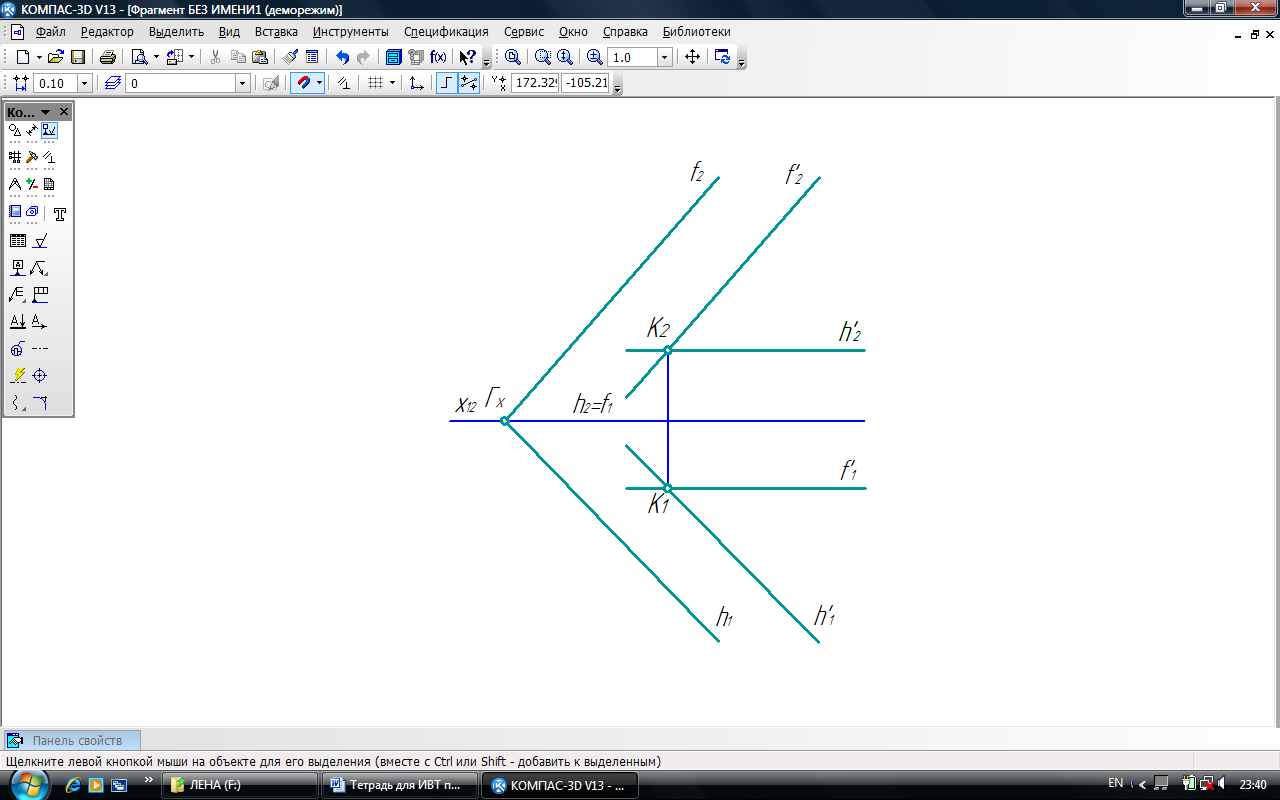

Определить расстояние между параллельными плоскостями Г(h∩f) и Ф(h’∩f’). |
2
Определить величину двугранного угла. |
4

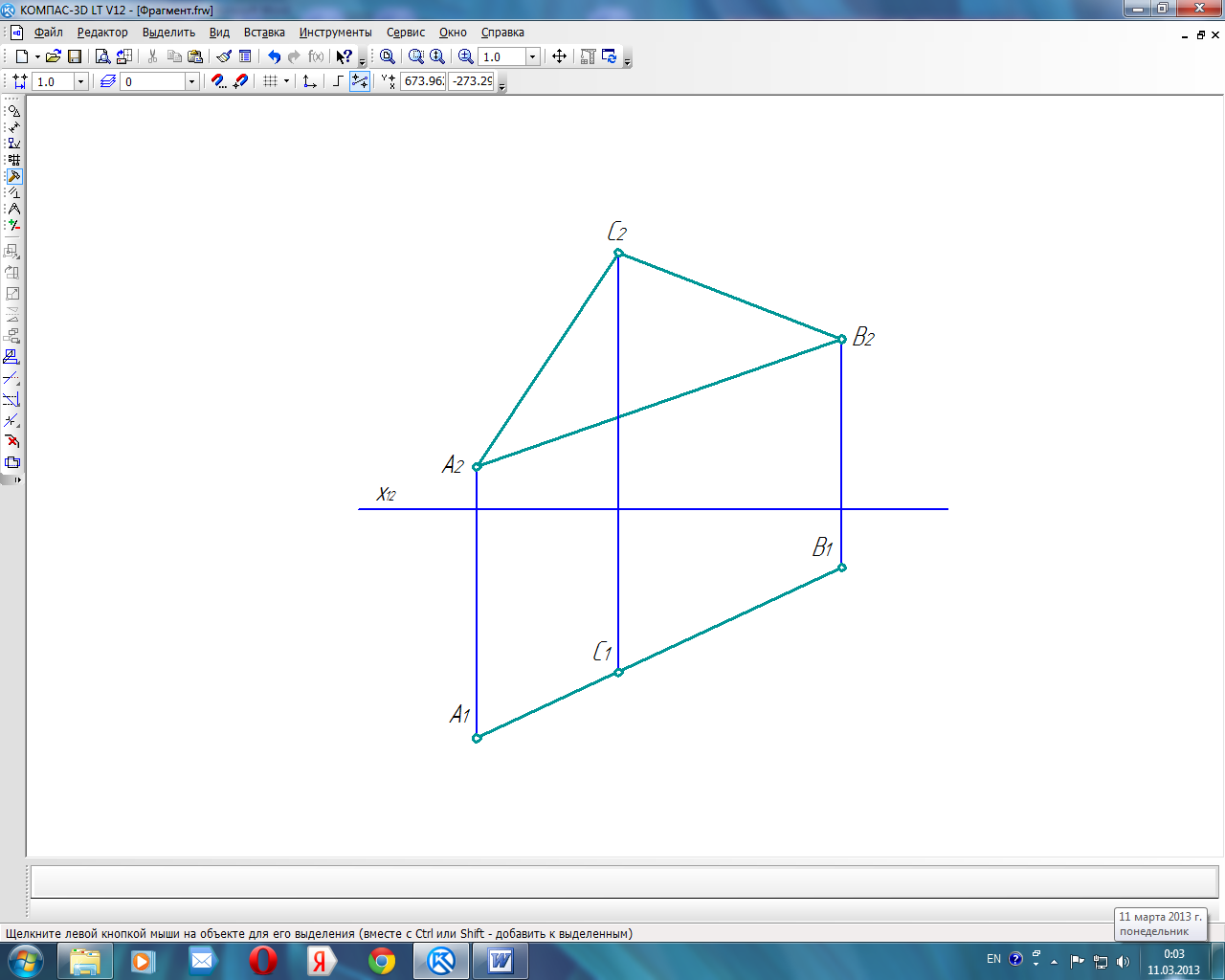

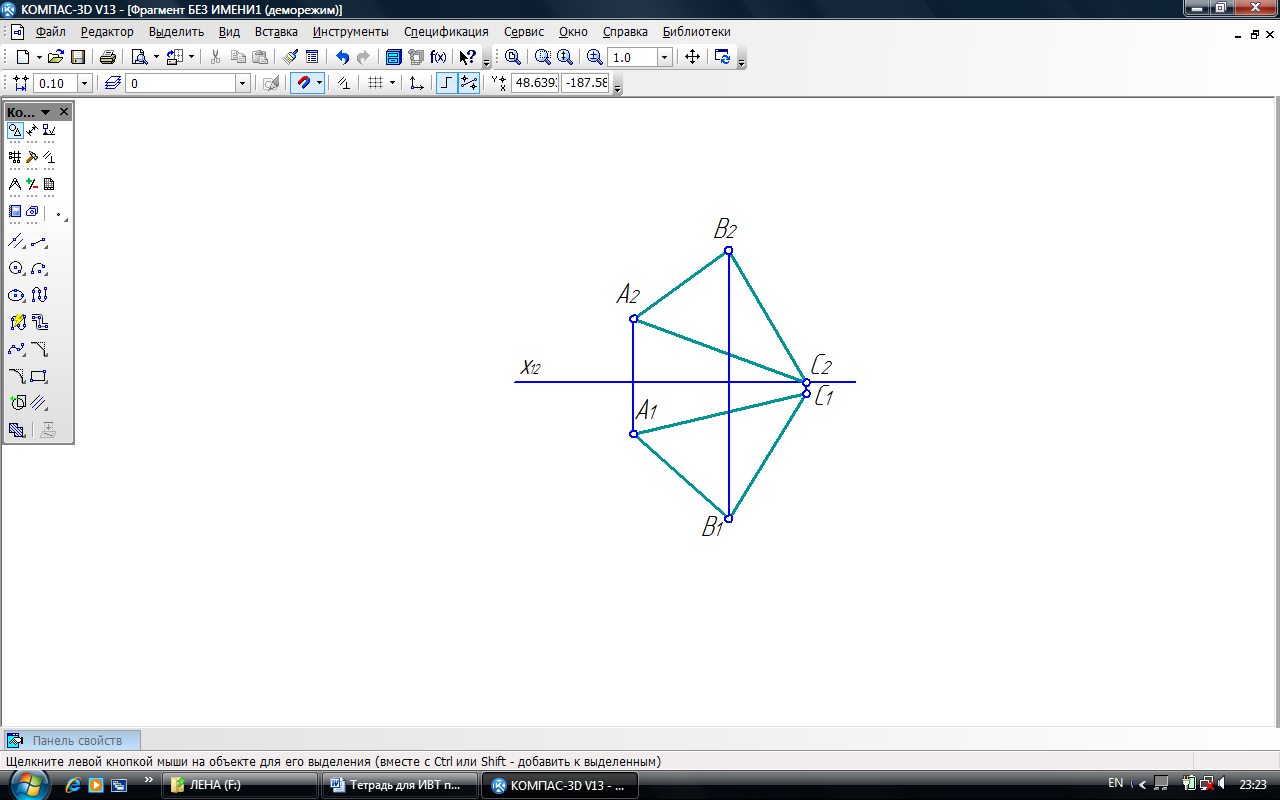

Определить натуральную величину треугольника АВС. |
Индивидуальные задания 5 (ИЗ-5)
1

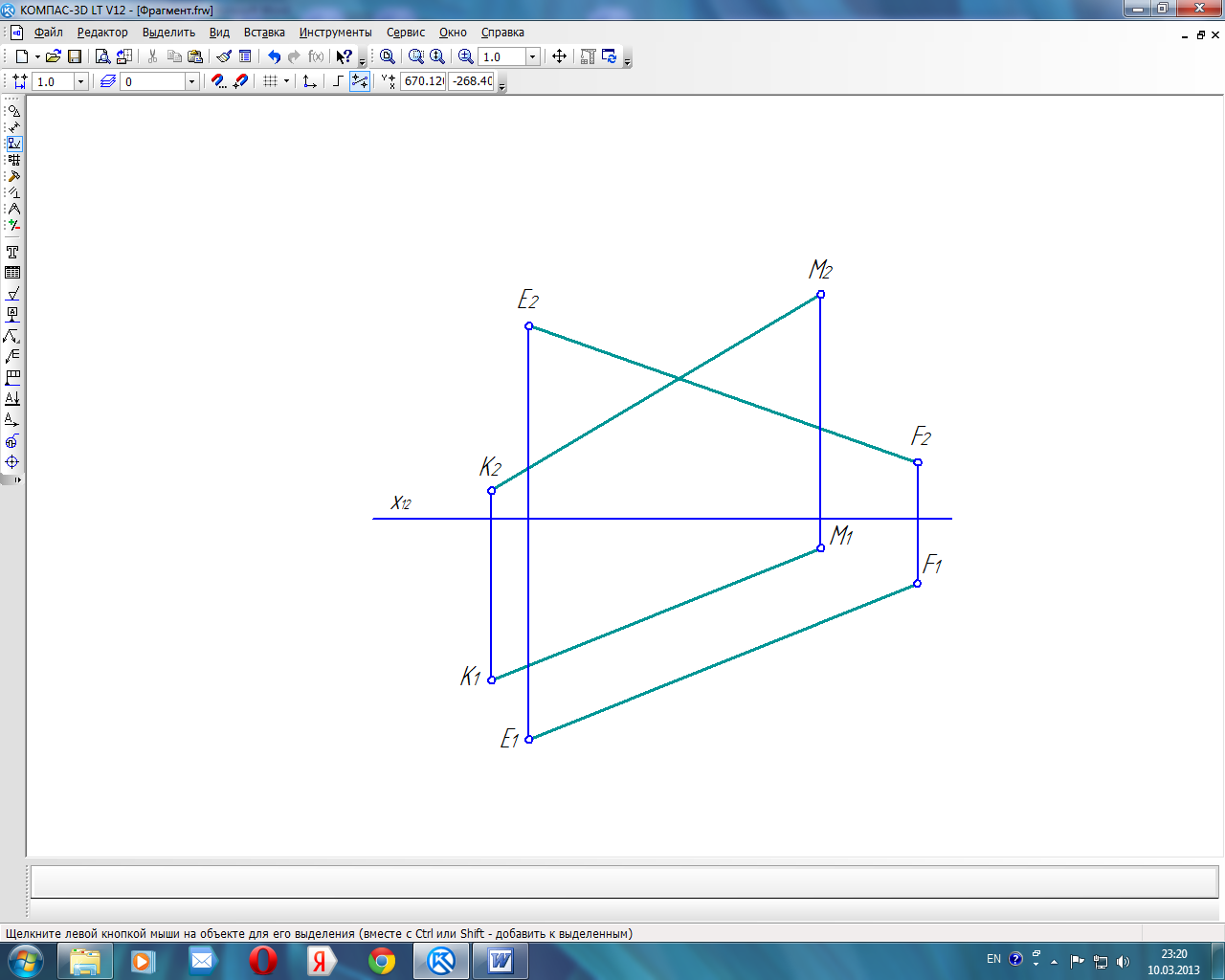

Определить кратчайшее расстояние между скрещивающимися прямыми EF и KM. |
3

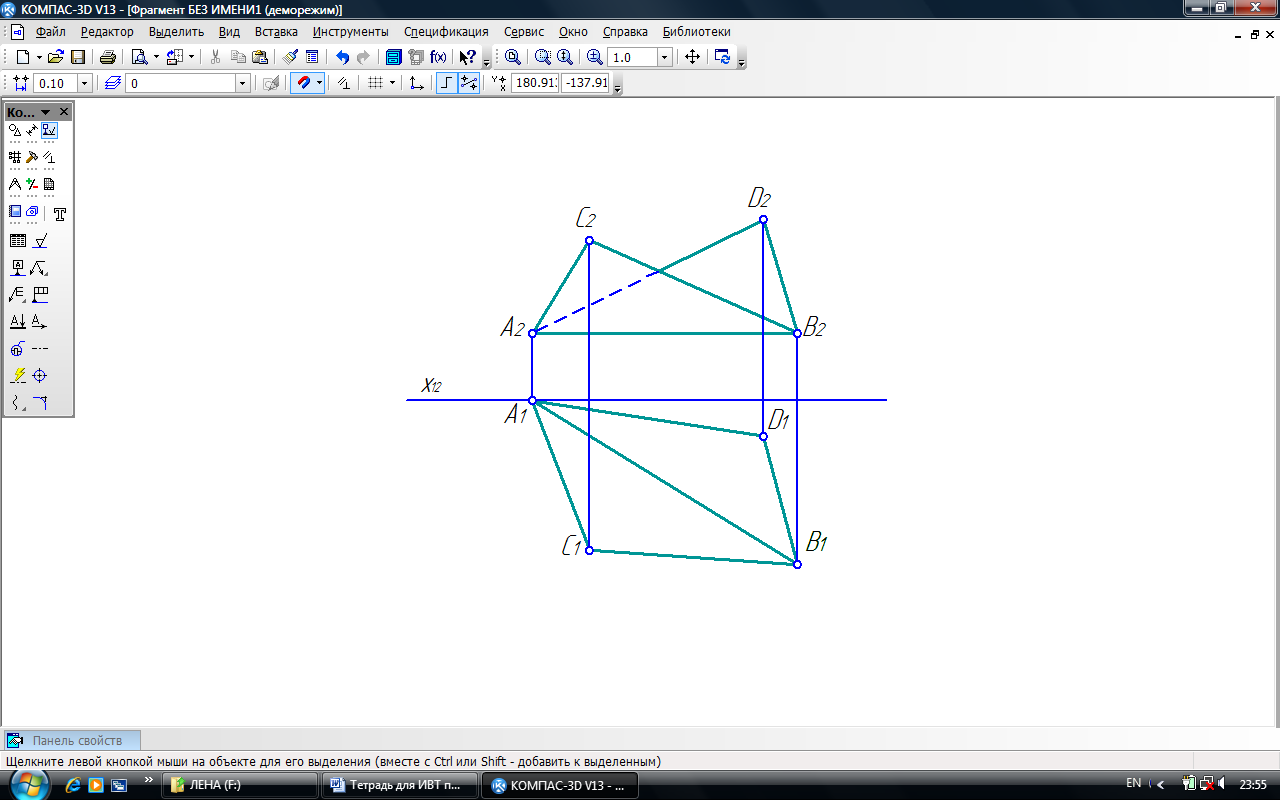

Определить величину двугранного угла, образованного плоскостями Г(АВС) и P(ABD). |
2

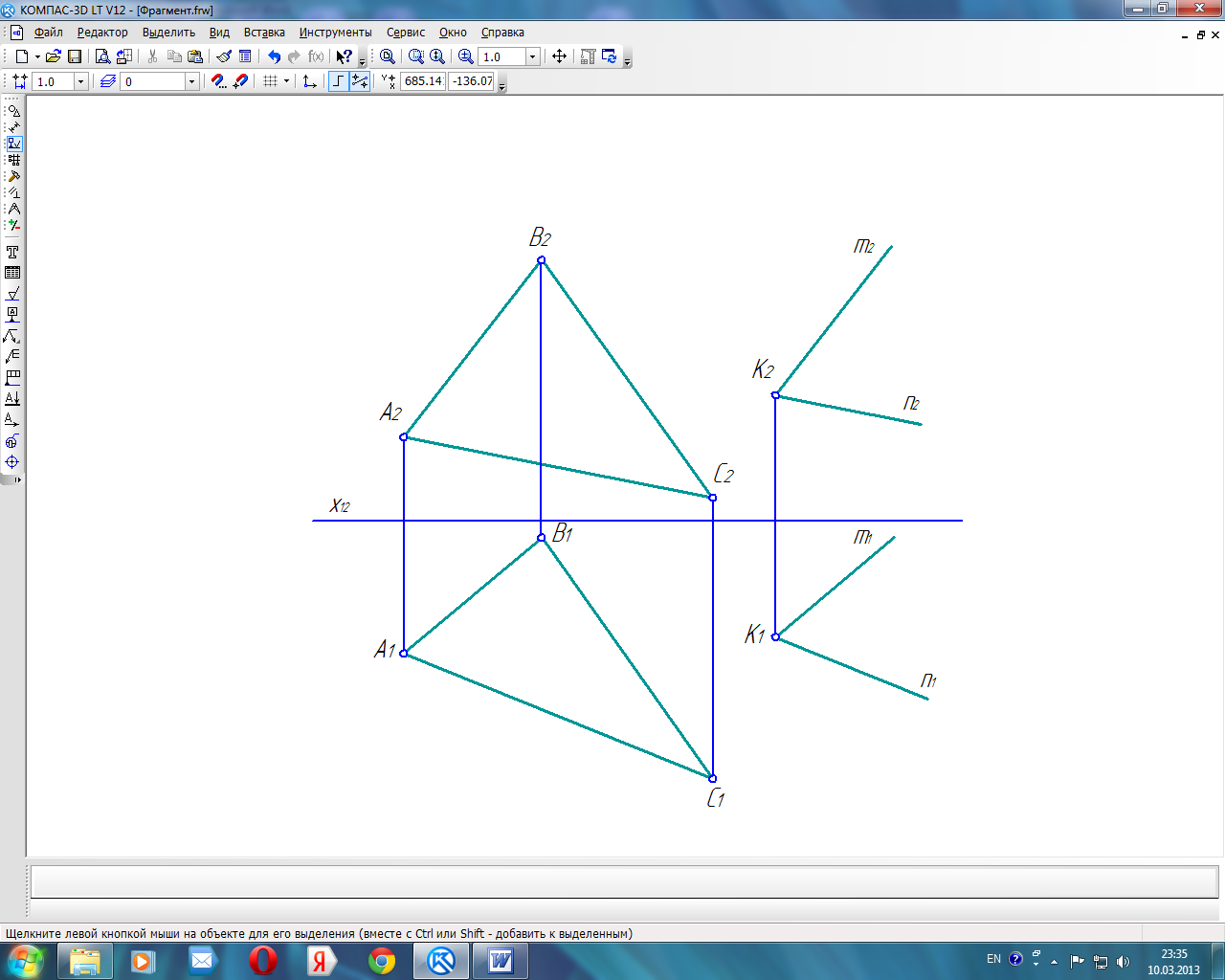

Определить расстояние между параллельными плоскостями P(ABC) и Ф(m∩n). |
Индивидуальные задания 6 (ИЗ-6)
1
Определить натуральную величину отрезка MN (ИЗ-4) методом прямоугольного треугольника. Построить на плоскости П1, П2 и П3. |
3
Определить натуральную величину треугольника, задающего плоскость Г(АВС) методом вращения относительно следа плоскости. |
2
Определить натуральную величину отрезка MN (ИЗ-4) методом вращения вокруг проецирующей прямой. |
4
Повернуть отрезок MN (ИЗ-4) до положения фронтально проецирующей прямой методом плоско параллельного перемещения. |
