Индивидуальные задания 3 (из-3)
1
|
2
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

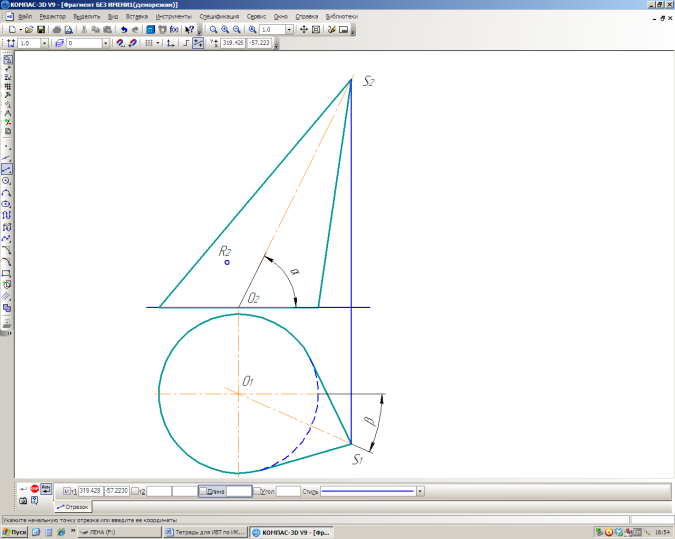

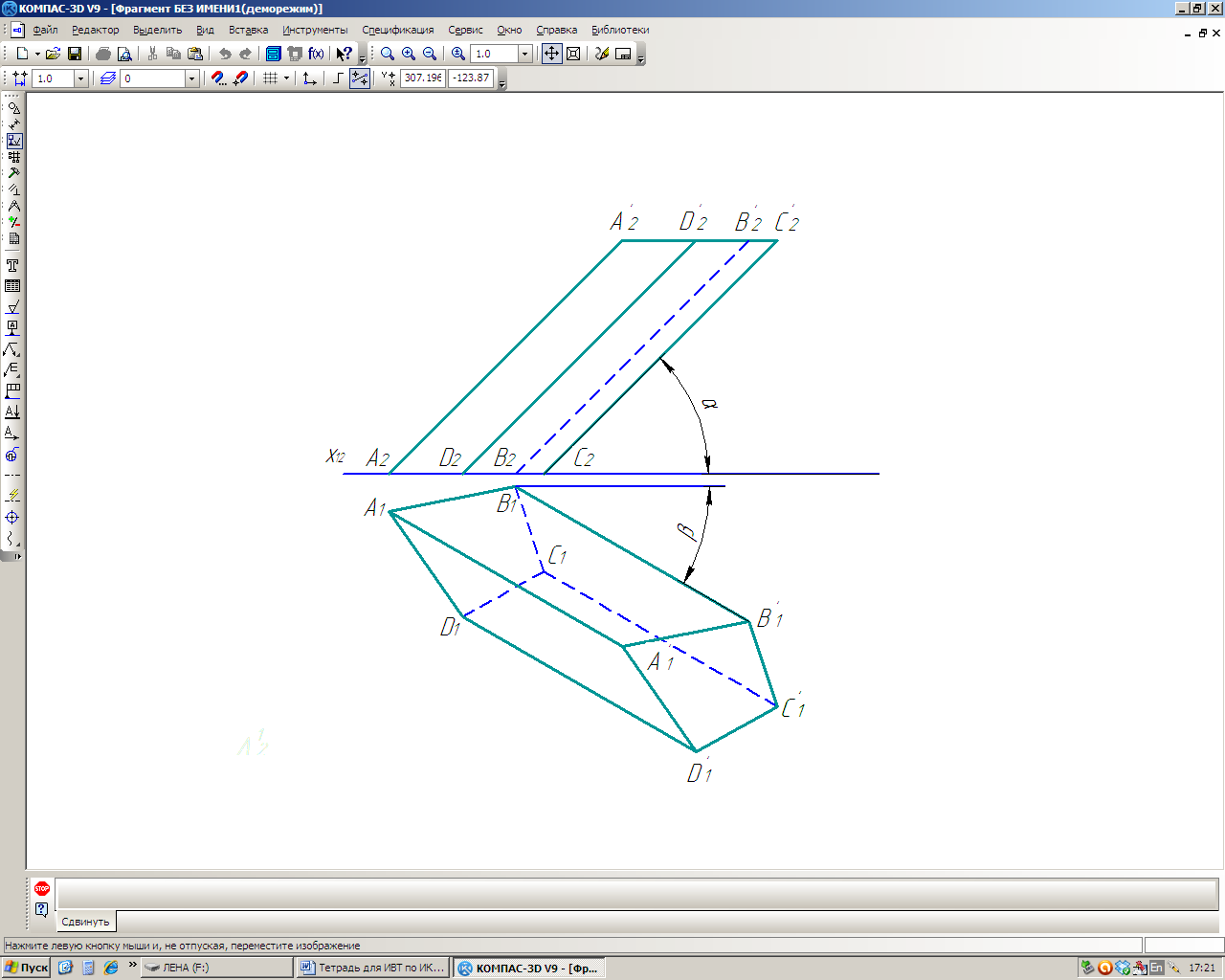

Построить недостающую проекцию точки R, принадлежащей поверхности наклонного конуса и наклонной призмы с помощью образующей. Углы наклона проекций оси конуса и ребер призмы и по вариантам. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Занятие 4-5 – Метод замены плоскостей проекций. Метрические задачи
1

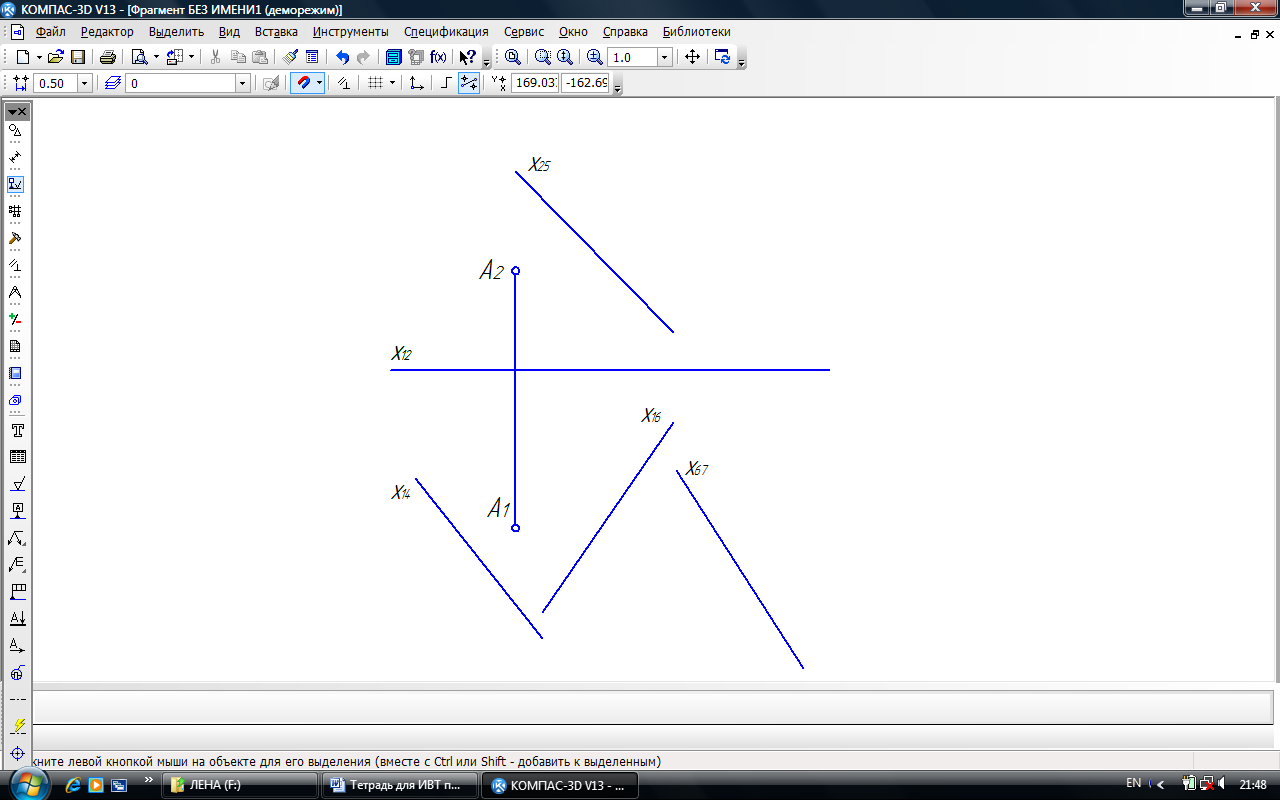

Построить проекции точки А на плоскости П4, П5, П6, П7. |
3

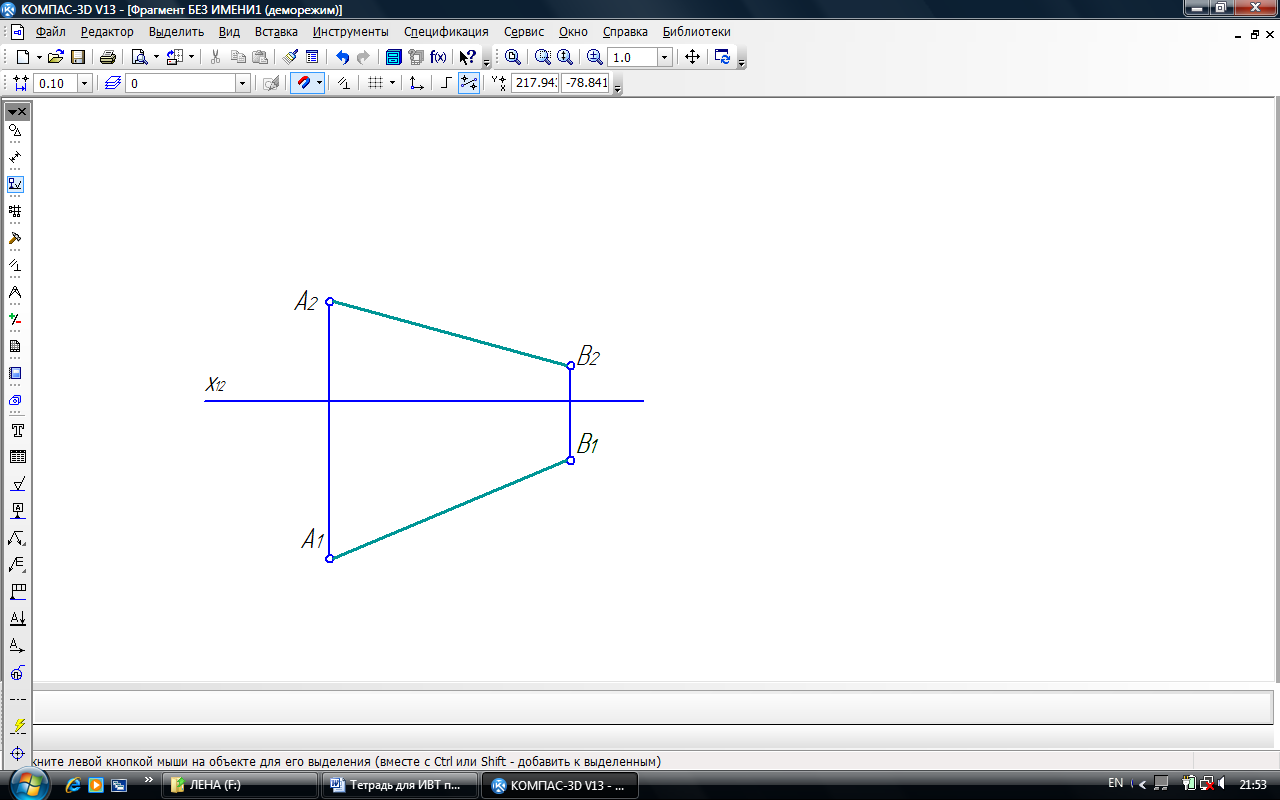

Определить натуральную величину отрезка АВ и угол наклона отрезка к плоскости П1. |
2

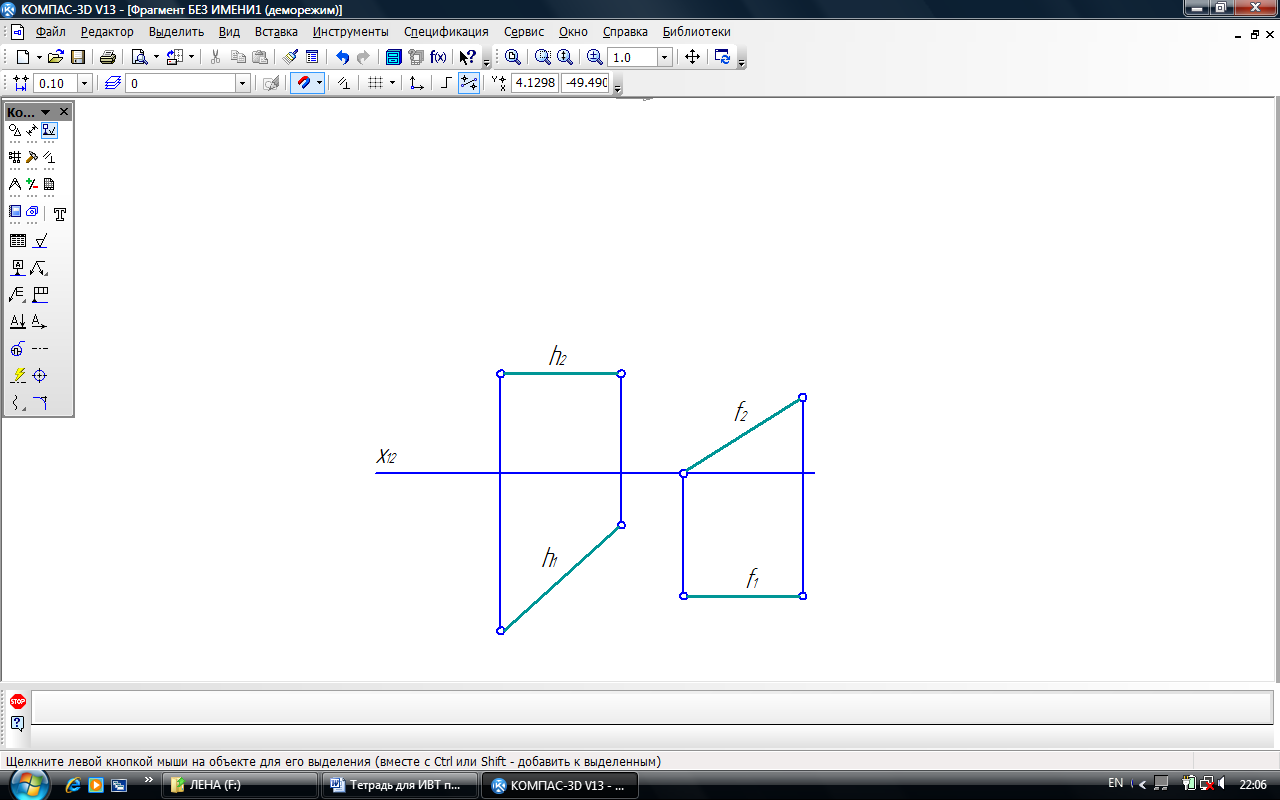

Преобразовать систему плоскостей так, чтобы горизонталь h и фронталь f стали проецирующими прямыми. |
4

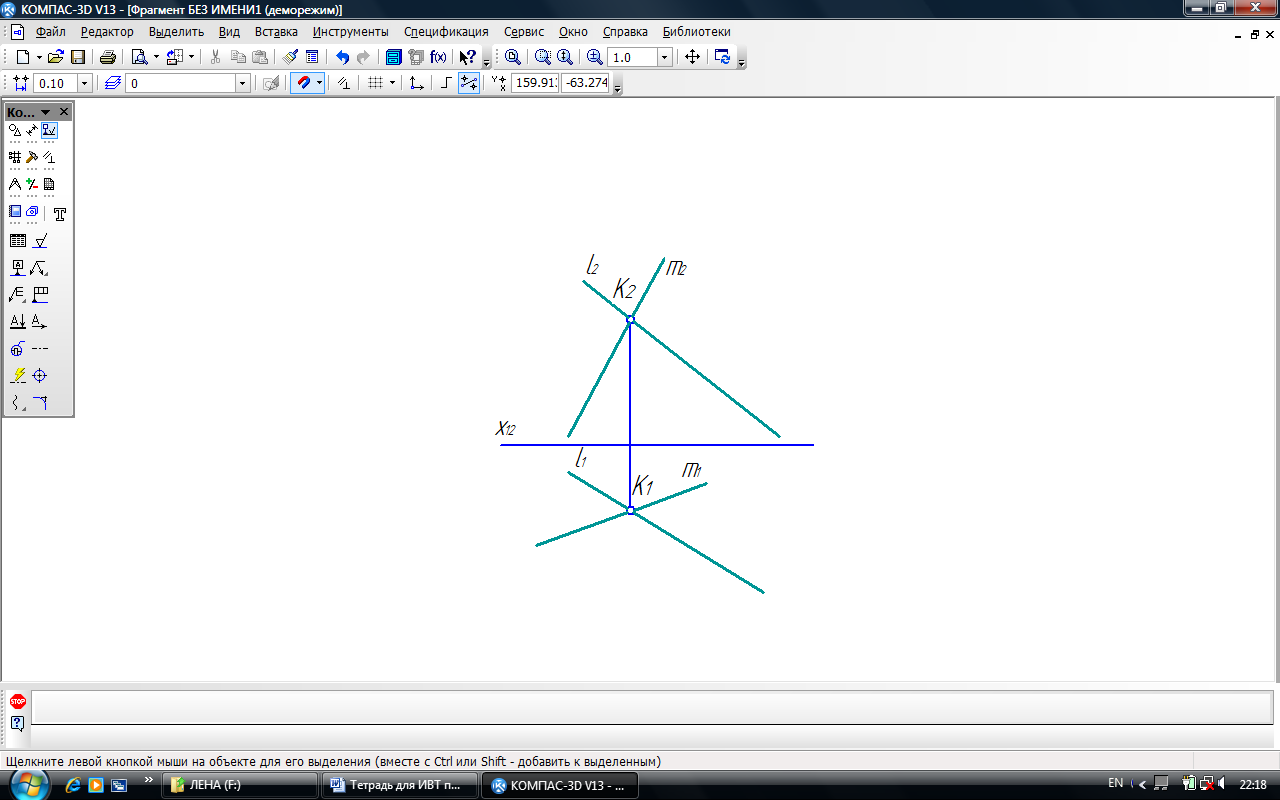

Преобразовать систему плоскостей проекций так, чтобы плоскость Ф(m∩l) стала проецирующей плоскостью |
Занятие 4-5 – Метод замены плоскостей проекций. Метрические задачи
1

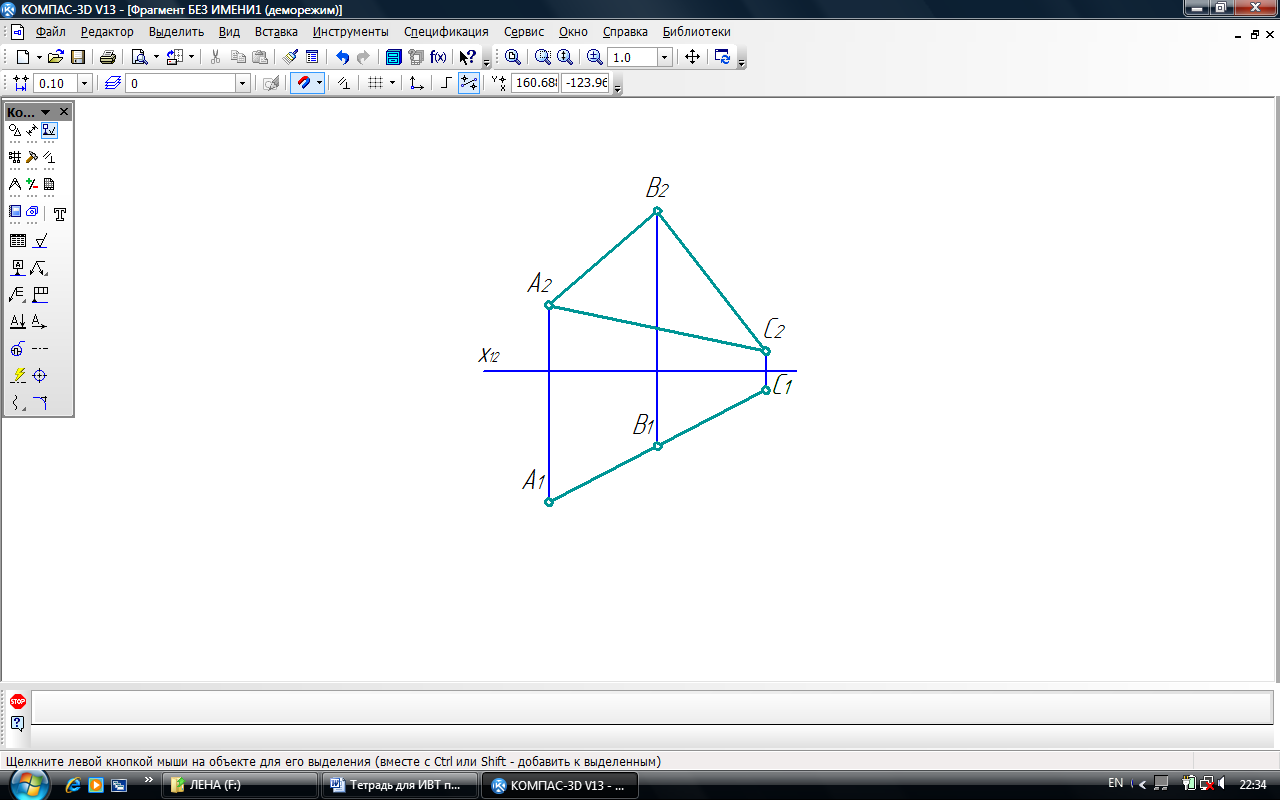

Преобразовать систему плоскостей проекций так, чтобы плоскость Г(АВС) стала плоскостью уровня. |
3

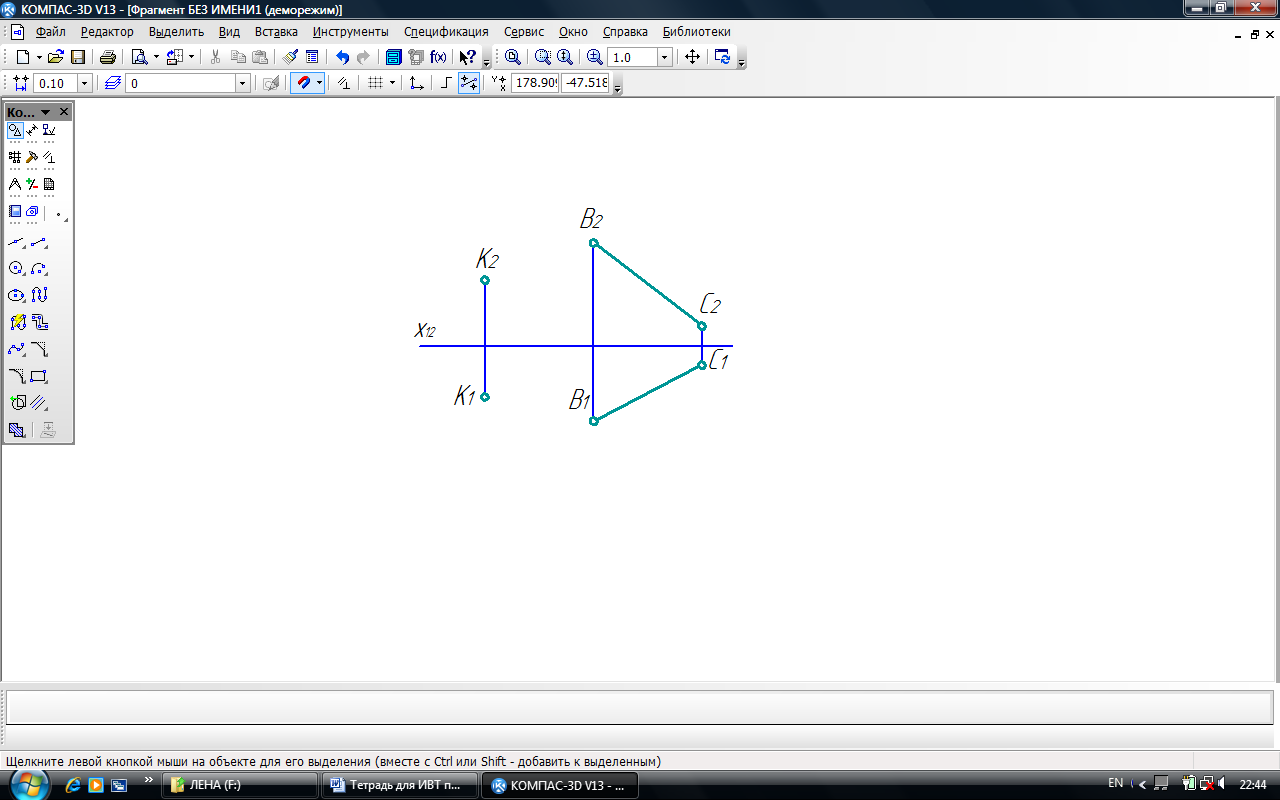

Определить расстояние от точки К до прямой ВС общего положения. |
2

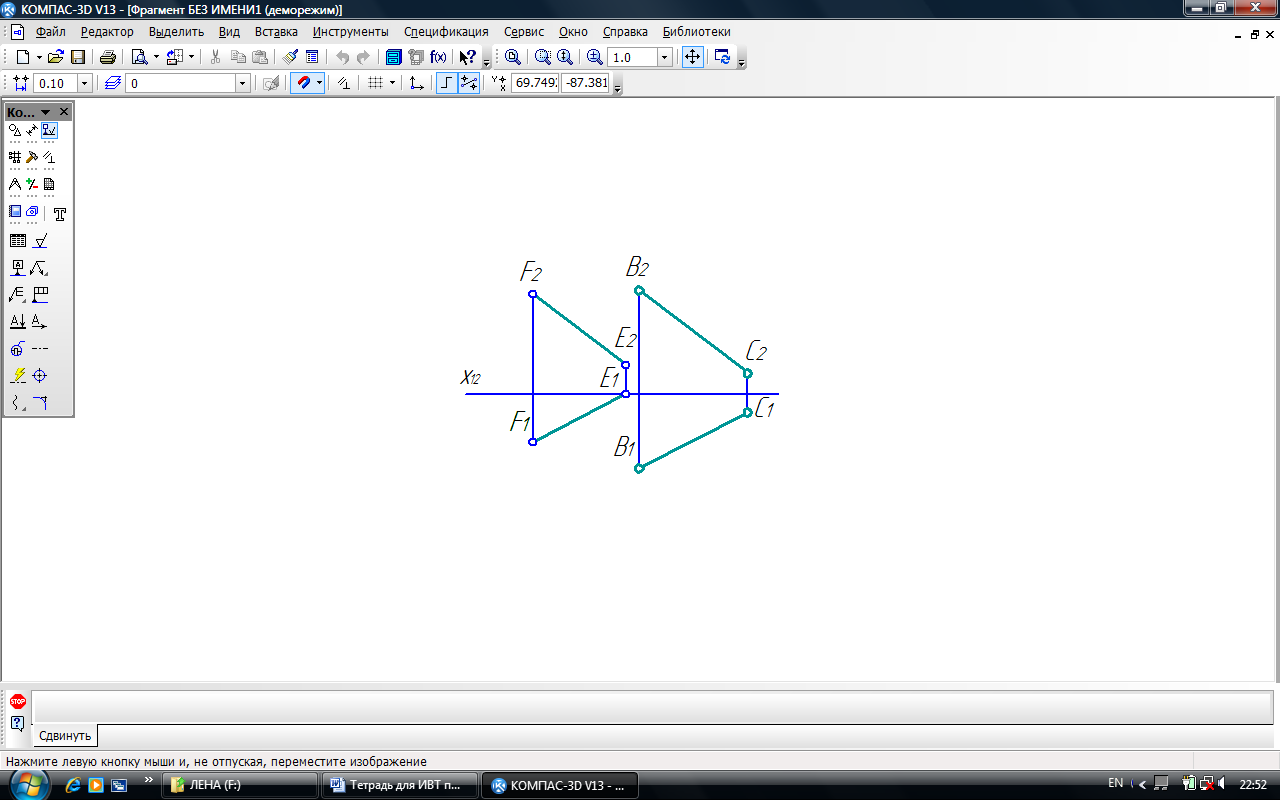

Определить кратчайшее расстояние между параллельными прямыми FE и ВС. |
4
Определить кратчайшее расстояние между скрещивающимися прямыми АВ и MN. |
